МЕТОДИЧНІ ВКАЗІВКИ

ДО ВИКОНАННЯ КУРСОВОГО ПРОЕКТУ З ДИСЦИПЛІНИ «БУДІВЕЛЬНІ КОНСТРУКЦІЇ»

для студентів напряму підготовки 6.060101 «Будівництво»

спеціальності 7.06010104, 8.06010104

«Технологія будівельних конструкцій, виробів і матеріалів»

Київ 2014

У ДК 699.841

БКК 38.79

С28

Укладачі М.І. Доброхлоп, кандидат технічних наук, доцент, Л.А. Мурашко, кандидат технічних наук, професор, Д.О. Хохлін, кандидат технічних наук, старший науковий співробітник

Рецензент О.Д. Журавський, кандидат технічних наук, доцент

Відповідальний за випуск А.Я. Барашиков, доктор технічних наук, професор

Затверджено на засіданні кафедри залізобетонних та кам’яних конструкцій, протокол № 14 від 14 квітня 2014 року.

Видається в авторській редакції.

М

С28

етодичні вказівки до виконання курсового проекту з дисципліни «Будівельні конструкції» для студентів напряму підготовки 6.060101 «Будівництво» спеціальності 7.06010104, 8.06010104 «Технологія будівельних конструкцій, виробів і матеріалів» / уклад. М.І. Доброхлоп, Л.А. Мурашко, Д.О. Хохлін. – К.:КНУБА, 2014. – 64 с.

Наведені вказівки до виконання курсового проекту з дисципліни «Будівельні конструкції», відповідні приклади з проектування конструкцій та необхідні допоміжні матеріали.

Призначено для студентів напряму підготовки 6.060101 «Будівництво» спеціальності 7.06010104, 8.06010104 «Технологія будівельних конструкцій, виробів і матеріалів».

 КНУБА, 2013

Мета виконання курсового проекту – закріпити теоретичні знання з дисципліни “Будівельні конструкції”; ознайомитися з нормами проектування; набути практичних навичок проектування збірних залізобетонних конструкцій промислових і цивільних споруд. Розробка нових методичних рекомендацій пов’язана з введенням в дію ДБН [1] та ДСТУ [2].

1. Загальні відомості

На початку курсового проектування студент за завданням від керівника розроблює схему збірного балочного перекриття. Розроблену схему перед подальшою роботою в обов’язковому порядку затверджує керівник проекту.

Проект має містити розрахунок і конструювання збірної залізобетонної панелі перекриття з попередньо напруженою арматурою, нерозрізного ригеля і колони 1-го поверху.

Розрахунок всіх конструкцій виконують за І групою граничних станів. Приклади розрахунку і конструювання у даних рекомендаціях виконані згідно з [1,2,3].

2. Зміст курсового проекту

Графічну частину проекту виконують на двох аркушах формату А2 згідно з ДСТУ Б А.2.4-4 [4] та ДСТУ Б А.2.4-7 [5].

На аркуші виносять:

• монтажний план збірного перекриття в масштабі 1:100 або 1:200 з маркіруванням збірних конструкцій;

• опалубне й арматурне креслення збірної попередньо напруженої панелі перекриття в масштабі 1:10…1:25 з винесенням усієї арматури;

• арматурне креслення ригеля в масштабі 1:25 або 1:50 з винесенням основної арматури;

• конструювання стику ригеля з колоною в масштабі 1:10;

• схема армування колони в масштабі 1:20, 1:25 з винесенням основної арматури;

• для панелі перекриття – специфікацію арматури;

• примітки щодо способу створення попереднього напруження в арматурі панелі, класу і міцності бетону під час передачі зусиль на нього арматури.

Розрахунково-пояснювальну записку (РПЗ), в т.ч. розрахунки за формулами, виконують вручну на аркушах формату А4 з нумеруванням сторінок. РПЗ має містити перелік використаної літератури, завдання на проектування і затверджену керівником схему перекриття, а також зміст.

Розрахунок за формулами повинен виконуватися вручну.

Обсяг РПЗ – 20…35 аркушів. В РПЗ наводяться лише ті пояснення, які безпосередньо стосуються розрахунку за завданням.

3. Приклад розрахунку і конструювання елементів збірного каркасу

Необхідно розрахувати і сконструювати основні елементи збірного перекриття (панель, ригель) та колону 1-го поверху.

Дані для проектування:

1. Розміри багатоповерхової промислової будівлі в плані (в осях) – 36,0х19,5 м.

2. Кількість поверхів – 4.

3. Висота поверху – 4,2 м.

4. Характеристичне тимчасове (корисне) навантаження на залізобетонне перекриття – 6 кН/м².

5. Тип підлоги – плиткова.

6. Зовнішні стіни – з цегли.

7. Панелі – з круглими пустотами.

8. Ригелі – таврового перерізу з полкою знизу.

9. Клас умов експлуатації – ХС1.

10. Клас робочої повздовжньої арматури: плит – А800С, ригелів і колон – А400С.

11. Клас бетону – С 16/20.

12. Місце будівництва – м. Харків.

Перекриття виконуються із збірних попередньо напружених залізобетонних панелей, укладених на ригелі. Опирання плит – шарнірне, стик ригеля з колоною – жорсткий, з цегляною стіною – умовно шарнірний.

Згідно із завданням розробляється, затверджується і підлягає розрахунку схема збірного перекриття (рис. 3.1). По довжині будівлю розбивають цифровими осями приблизно на однакові ділянки по 5,0…7,5 м (різниця між крайніми та середніми прольотами – не більше 10%); по ширині – літерними осями на 3 ділянки по 5,0…8,0 м (крайні прольоти – на 10…20% меньші за середній для вирівнювання згинальних моментів). Всі розміри прольотів між осями слід приймати кратними 100 мм (в окремих випадках – 50 мм).

Плити – вкладиші в створі колон повинні мати ту ж ширину, що й рядові за завданням. Допускається використання добірних плит з іншою шириною та монолітних ділянок шириною до 450 мм за умови, що їх сумарна кількість та ширина в кожному прольоті не буде перевищувати 40% від відповідних загальних значень.

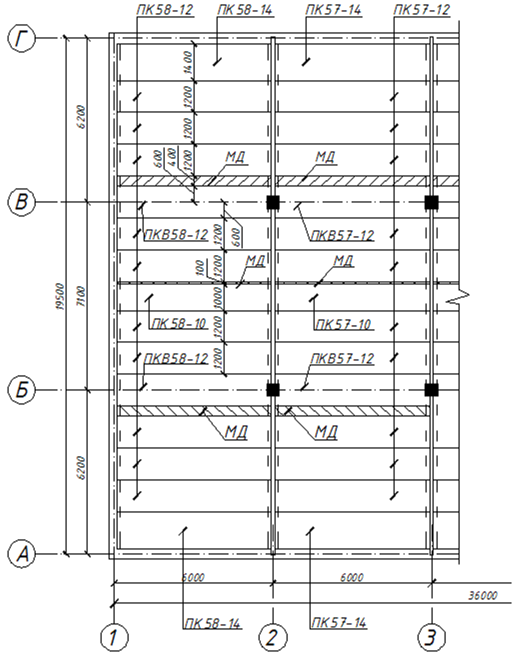

Рис. 3.1. Схема збірного перекриття багатоповерхової промислової будівлі (сумарна кількість добірних плит та монолітних ділянок не перевищує 33%, а їх ширина 30% в кожному прольоті).
