1-билет

11. Өнеркәсіптік өндіріс тұтынушыларының топтары.

Электрэнергиясын өндірістік кәсіпорындарының тұтынушыларына жеткізу, таратуды электр желісі арқылы іске асады.

Электр қабылдағыштар цех ішінде қосалқы станциямен тарату құрылғыларына қорғаныстың, қосқыш аппараттар арқылы қосылады.

Өндірістік кәсіпорындарында электр желісі ішкі, сыртқы жағдайда жұмыс істейді.

Ішкі желі ашық түрде болады,олар қабырғаның жоғарғы жағында төселеді, олар құбырларда, коробкаларда, лотокторда орналасады. Ал сыртқы желі ғимаратының сыртында орналасады, ғимарат аралық және тіреу арқылы.

Электр желісінің өткізгіштері оқшауланған және оқшауланбаған болып төселеді.

2. Төменгі вольтті сымдарды жұргізу әдістері

6-10кВ АЖ-н барлық жағдайда, қоршаған орта шарттары, трассаның шарттары, құрылыс тығыздығы немесе технолониялық коммуникация лар (галерея, эстакада) әсер етпеген қолданану қажет, мысалы ерекшеленген нысандарды қоректеу үшін (насостық және т.б.).

35-110кВ АЖ-рі үлкен электр қуаттын жеткізу үшін қолданылады (терең еңгізу).

АЖ есебіне мыналар кіреді:

а) электр есеп;

б) механикалық есеп.

6-220кВ АЖ электрлік есебіне мыналар кіреді:а) энергия шығыны бойынша желінің есептелуі тоқтың экономикалық тығыздығы бойынша).

3. Жоғары вольтті сымдарды жұргізу әдістері.

Электрэнергияны тасымалдаудің кернеуі 1кВ-тан жоғары ауа желелері (АЖ) ауа желілерінде, ереже бойынша, жалаңаш көпсымды сымдар мен арқансымдар (трос) қолданылуы қажет. Сымдардың диаметрі, қимасы мен материалы тораптың электрлік есебімен анықталады, оның параметрлерімен және АЖ-де сымдарды қолдану аймағын улы фракциялымен анықтайтын орналасқан жеріне байланысты (елді немесе елсіз жер, үлкен ғимараттар болса, мұзды және желді аймақтар, аралық ұзындықтарына, қоршаған ортаның қанығу дәрежесі).

110кВ-тан және одан жоғары АЖ үшін сым диаметрі «тәжге» («корона») кеткен шығын бойынша тексерілуі қажет. Ал мұнда сымның ең минималды диаметрі кемінде 11,4мм (АС-70/11) болуы қажет. 110кВ АЖ үшін, 150кВ АЖ-сі үшін - 15,2мм (АС-120/19), 220кВ АЖ үшін - 21,6мм (АС-240/39).

6-220 кВ АЖ-нде келесідей сымдар қолданылады:

- А және АКП маркалы алиминді сымдар;

- АС, АСК, АСКС, АСКП маркалы болат-алюминді сымдар;

- ПС маркалы болат сымдар;

- АН және АЖ маркалы алиминий балқымасынан жасалған сымдар.

2-билет

4. Цех желілерінің радиалды сұлбалары.

Электроснабжение цеховых подстанций двумя радиальными линиями с резервированием от второго источника питания, нормальное питание от которого целесообразно применять только в аварийных ситуациях. Схема Р-7 применяется для электроснабжения потребителей I и II категорий. Автоматика обеспечивается на выключателе приемного конца резервной линии. Пропускная способность резервной линии определяется мощностью потребителей, питание которых должно быть обеспечено при исчезновении напряжения на шинах первого источника питания (ИП-1).

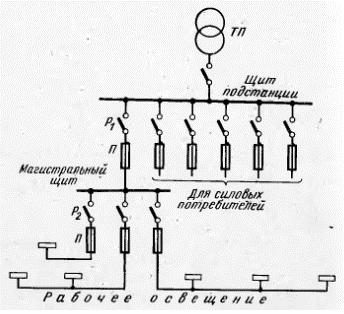

5. Цех желілерінің магистралды сұлбалары

6. Цех желілерінің аралас сұлбалары

3-билет

7. Кернеуі 1 кВ-қа дейінгі электр желілерін есептеу және таңдау

Қыздыру шарты бойынша 1000 В-қа дейінгі кабелдер мен сымдардың қимасын ұзақ мерзімді өткізетін токтың жүктеменің есептелінетін мәніне тәуелді кестеден алынған қалыпты жағдайда төселген кезде, екі қатынас шарты бойынша есептеледі.

Қыздыру шарты:

а) ұзақ мерзімді есептік ток бойынша

Iнорм.Доп.Пров.  ;

б) алынған аппараттардың максималды токтық қорғанысына сәйкес шарт бойынша

Iнорм.Доп.Пров. 

мұндағы К_попр -сымдар төселуіне байланысты, түзету коэффициенті;

К_з -қорғаныс коэффициенті, яғни ол I_{норм.доп.пров}/I_{н апп} немесе I_{сраб.апп.}

Балқытылған қыстырғы үшін:

к_з=1,25 -жаруға және өртке қауіпті жерлер, сауда орындары;

к_з=1 -жаруға және өртке қауіпсіз өндіріс орындары;

к_з=0,33 -асқын жүктемеден қорғауды қажет етпеген жағдай.

Автоматтық ажыратқыштар үшін:

I_{у авт} -шапшаң ағытқышына Кз-1,25;1;0,22;

I_{у авт} -ретелмейтін қайтымды тәуелді сипаттамасымен Кз-1,0;1,0;1,0;

I_у.авт -реттелетін сипаттамасымен Кз-1,0;1,0;0,66.

Қалыпты жағдайда К_попр-1, онда
