Нормальные углы
(ГОСТ 8908-81)
Углы должны соответствовать указанным в таблице 1.
При выборе углов ряд 1 следует предпочитать ряду 2, а ряд 2 - ряду 3.
Таблица 1
Ряд 1 |
Ряд 2 |
Ряд 3 |
Ряд 1 |
Ряд 2 |
Ряд 3 |
Ряд 1 |
Ряд 2 |
Ряд 3 |
00 |
|
|
|
100 |
с |
|
|
700 |
|
|
15 |
|
|
120 |
|
750 |
|
|
30 |
|
150 |
|
|
|
|
800 |
|
|
45 |
|
|
180 |
|
|
850 |
|
10 |
|
200 |
|
|
900 |
|
|
|
|
1030 |
|
|
220 |
|
|
1000 |
|
20 |
|
|
|
250 |
|
|
1100 |
|
|
2030 |
300 |
|
|
1200 |
|
|
|
30 |
|
|
|
350 |
|
|
1350 |
|
40 |
|
|
400 |
|
|
|
1500 |
50 |
|
|
450 |
|
|
|
|
1650 |
|
60 |
|
|
|
500 |
|
|
1800 |
|
70 |
|
|
|
550 |
|
|
2700 |
|
80 |
|
600 |
|
|
|
|
3600 |
|
|
90 |
|
|
650 |
|
|
|
Для призматических деталей, кроме углов, приведенных в таблице 1, допускается применять значения уклонов и соответствующих им углов, указанных в таблице 2.
Уклон |
Угол уклона |
1 : 500 |
652,5 |
1 : 200 |
1711,3 |
1 : 100 |
3422,6 |
1 : 50 |
10844,7 |
1 : 20 |
205144,7 |
1 : 10 |
504238,1 |

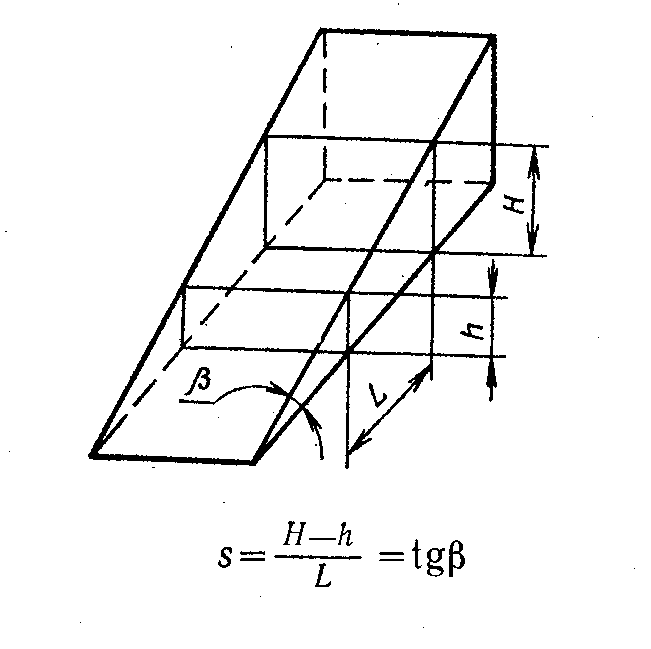

Рисунок 1
Допуски углов указаны в ГОСТ 8908-81.
