Задание
Создается информационная подсистема КОНТРОЛЬ ИСПОЛНЕНИЯПОРУЧЕНИЙ для некоторой организации, в данном случае наша организация это магазин, занимающийся продажей и доставкой электронной техники.
Поручения могут выдавать руководитель организации и руководители подразделений. Ввод всех данных в персональную ЭВМ выполняет один оператор.
ИС должна обеспечивать :
-ввод и коррекцию данных о поручениях;
-просмотр поручений по некоторой дате;
-ежедневную печать поручений с текущей датой исполнения.
Разработать программы:
меню и выдачи печатных форм;
ввода, изменения и просмотра данных.
Характеристика ТТЦ «Импульс» как объекта управления.
Информация в современном мире превратилась в один из наиболее важных ресурсов, а информационные системы (ИС) стали необходимым инструментом практически во всех сферах деятельности. Информационная система – это программный комплекс, функции которого состоят в поддержке надежного хранения информации в памяти компьютера, выполнении специфических для данного приложения преобразований информации и вычислений, предоставления для пользователя удобного и легко осваиваемого интерфейса. Практически в любой области деятельности люди используют тот или иной вид моделей (математических, физических или компьютерных), чтобы иметь более ясное представление о том, что они делают.
В городе Лыткарино, на улице Ленина дом 10, расположен ТТЦ ИМПУЛЬС.
ТТЦ ИМПУЛЬС – это небольшой частный магазин, который занимается продажей электронной и бытовой техники.
Магазин работает каждый день с 10-00 до 19-00.
У магазина есть сайт, на котором можно подробно изучить информацию о предоставляемом товаре, цене и т.д. Помимо этого, можно произвести заказ на сайте и получить доставку товара на дом, в любую точку города.
Штат магазина:
- директор
- 2 старших менеджера;
- 2 менеджера;
- 4 продавца;
- 2 кассира .
Постановка задачи.
Цикл разработки программного обеспечения, как правило, начинается с постановки задачи на создание программы.
ТТЦ ИМПУЛЬС предоставляет услуги продажи и доставки товара.
Цель данной информационно управляющей системы- разработать программный комплекс, который позволяет вести учет исполнения поручений, облегчающий работу управления.
Программа включает меню и выдачи печатных форм, а также ввода, редактирования и просмотра данных.
С помощью программы можно создавать новое поручение( при поступлении заказа), поручение характеризуется названием, лицом, кому выдано поручение и кем оно выдано, датой поручения и временем, в течении которого должно быть исполнено поручение.
Программа имеет удобный интерфейс, который облегчает работу управления. Интерфейс включает в себя кнопки редактирования поручения, где можно изменить его содержание, и передать поручение на исполнение другому работнику.
Программа также позволяет хранить полученные данные в памяти компьютера, а также узнать необходимую информацию о магазине, работниках и получить печатную форму поручения.
Входная и выходная информация
В качестве входных данных используются:
-форма(информация о поручении):
-Порядковый номер поручения;
-Название самого поручения;
- Содержание поручения;
- Дата выдачи поручения;
-Срок исполнения;
-Дата фактического исполнения;
-Исполнитель;
-Кто выдал поручение.
В качестве выходных данных используются:
- Документ (Отметка о выполнении поручения)
Диаграммы потоков данных
Диаграммы потоков данных- представляют собой иерархию функциональных процессов, которые связаны между собой потоками данных.
Целью данного представления будет являться наглядное представление( демонстрация), как каждый из процессов преобразует свои выходные данные в выходные, а также выявление отношений между этими процессами(связи).
Основными компонентами диаграмм потоков данных являются:
*Внешние сущности;
*Системы и подсистемы;
*Процессы;
*Накопители данных и потоки данных.
Свою информационную систему представим именно в виде иерархии диаграмм потоков данных, который описывает процесс преобразования информации от ее ввода в систему до выдачи требуемому лицу.
Источники информации (внешние сущности) порождают информационные потоки (данные), переносящие информацию к подсистемам или процессам, которые в свою очередь переносят информацию к другим процессами или подсистемам и т.д.
На первой диаграмме(рис.1.) внешние объекты имеют связь: входные и выходные потоки основной процесс.
На второй диаграмме (рис.2.) показано разбиение основного процесса на составные (дочерние) процессы (детализация диаграммы) .
Диаграммы потоков данных (ДПД)

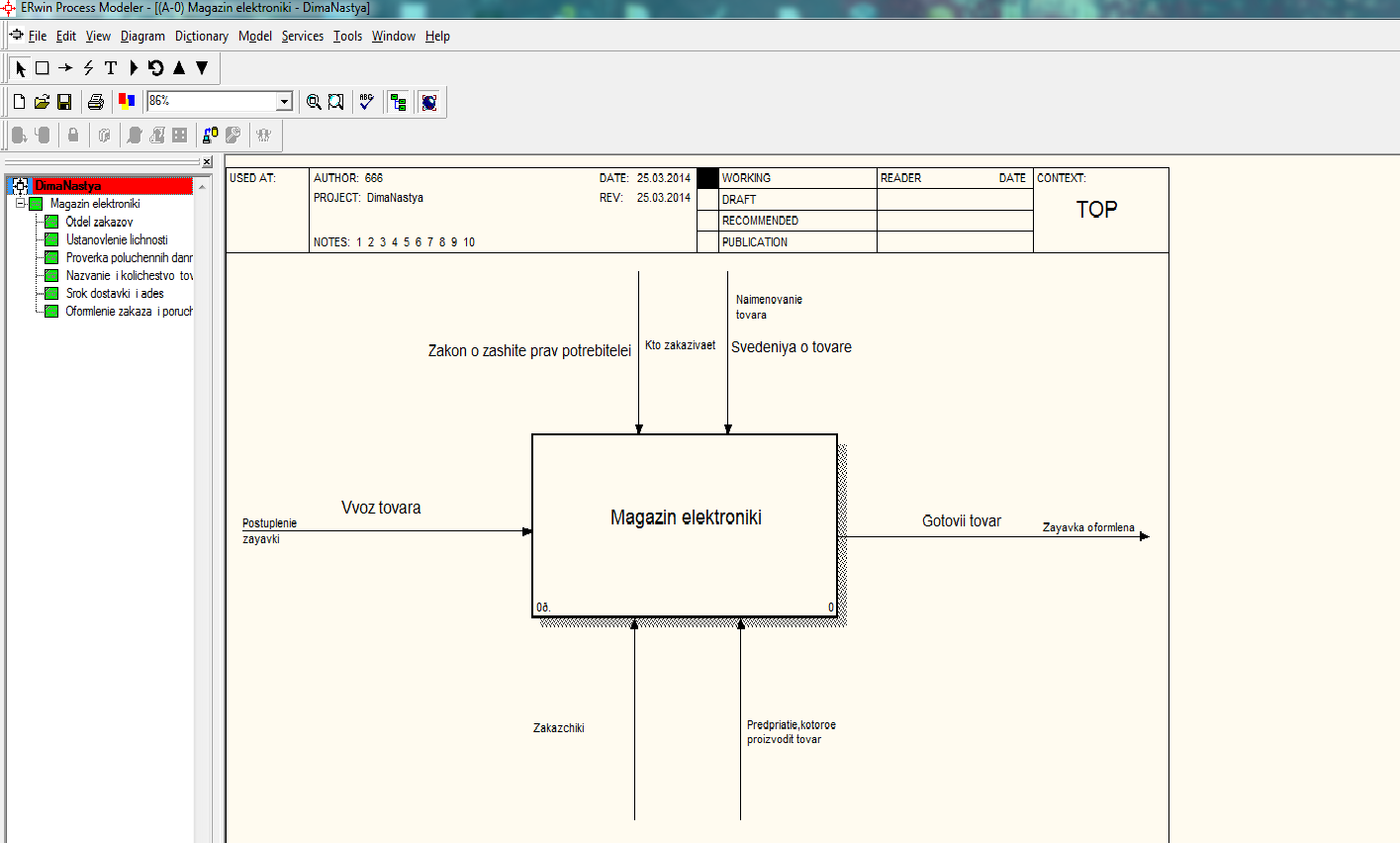

Рис.1.Первый уровень диаграммы поток данных

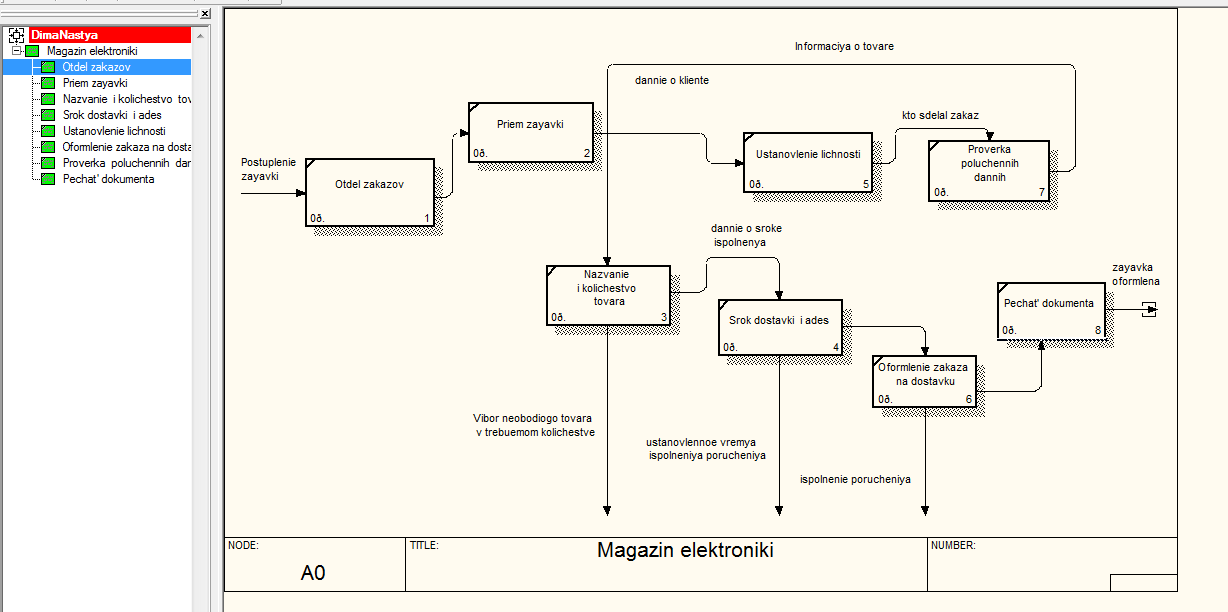

Рис.2. Второй уровень диаграммы потоков данных
