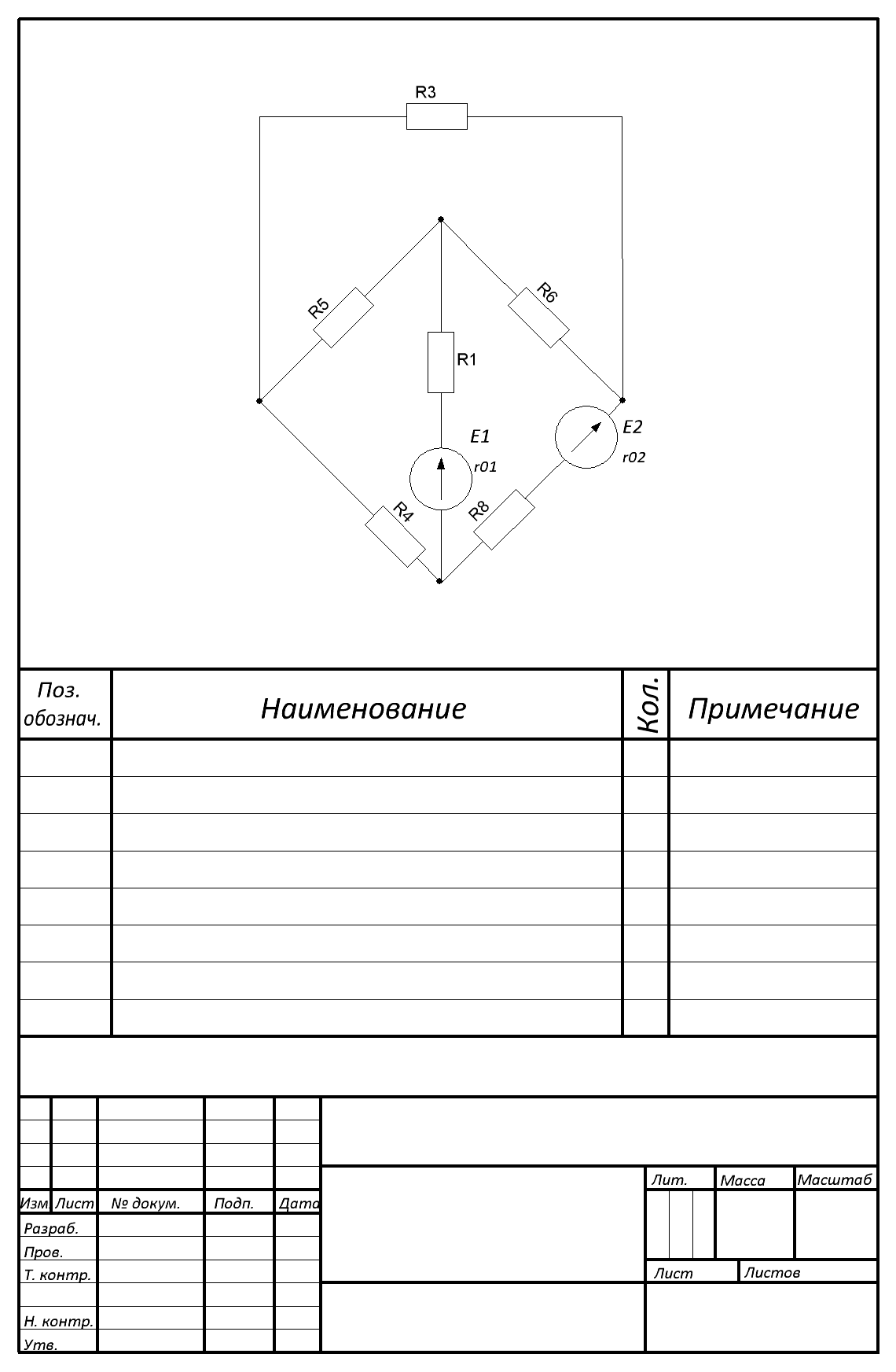

Схема электрическая

А4

3

принципиальная

ВГПК 380131.К13.016 ПЗ

4

А4

Перечень элементов к

схеме электрической

принципиальной

ВГПК 380131.К13.006 ПЗ

Короткин

Расчет электрической цепи постоянного и переменного тока

Опись проекта

Бложевич

Группа ПТУ ЭП-43

Бложевич

1. Введение

Электротехника – это область науки и техники, охватывающая производство, передачу, распределение и использование электроэнергии.

Электрическая энергия обладает очень ценными свойствами: она преобразуется из других видов энергии (механической, тепловой, химической и др.), передается на большие расстояния (сотни километров) в города, на заводы и фабрики. В пункте потребления электрическая энергия преобразуется в нужный вид энергии: тепловую, механическую, химическую и др. Таким образом электричество позволяют использовать и транспортировать дешевую энергию, накопленную а природе (энергия падающей воды), или удешевляет ее использование (торф, низкоазотный уголь).

Период, охватывающий большую часть прошлого столетия, считается тотальным периодом развития электротехники. Электротехника – наука, которая стоит наряду с производством и передачей электрической энергии, рассматривает вопросы применения электрической энергии для практических целей. Применение электричества создает новые технологические процессы.

Для ознакомления с современной техникой надо овладеть основными знаниями по основам прикладных наук, в частности электротехникой и электроникой.

В настоящее время в электротехнике можно выделить два основных направления. Первое направление рассматривает задачи производства, передачи, потребления и преобразования электроэнергии, необходимой для развития всех отраслей народного хозяйства. Второе направлении изучает вопросы передачи и преобразования информации при помощи электрических сигналов. Задачи передачи информации решаются в автоматике, телеуправлении и телеизмерении, вычислительной технике, радиотехнике и электротехнике.

Курс теоретической электротехники, в котором теоретические вопросы рассматриваются в неразрывной связи с практическими задачами, дает учащимся знания качественных и количественных соотношений в различных электромагнитных процессах. Курс теоретической электротехники подготавливает учащихся к изучению специальных электротехнических дисциплин и поэтому является одним из важнейших звеньев подготовки техников-электриков.

ВГПК 380131.К13.016 ПЗ

Группа ПТУ ЭП-43

Воронцова

Бложевич

Воронцова

Плюто

Воронцова

3. Расчетная часть

3.1 Расчет линейных электрических цепей постоянного тока

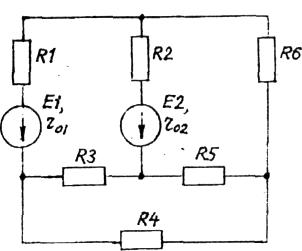

3.1.1 Составим систему уравнений , применяя законы Кирхгофа для определения токов во всех ветвях.

При расчете данным методом произвольно задаем направление токов в ветвях , , , , , .

В данной цепи шесть уравнений. Составим уравнение для узлов , например для 1,2,3:

Узел 1:

Узел 2:

Узел 3:

Задаемся обходом каждого контура и составляем уравнения по второму закону Кирхгофа.

Контур 1523 – обход против часовой стрелки.

Контур 1643 – обход против часовой стрелки.

Контур 2478– обход по часовой стрелке.

ЭДС в контуре берется со знаком "+", если направление ЭДС совпа­дает с обходом контура, если не совпадает - знак "-".

Падение напряжения на сопротивлении контура берется со знаком «+», если направление тока в нем совпадает с обходом контура , со знаком «-», если не совпадает.

Дано:

E₁=30В, Е₂=20В,

R₁=45Ом, R₂=53 Ом,

R₃=32Ом, R₄=24Ом,

R₅=61Ом, R₆=15 Ом,

r₀₁=1Ом, r₀₂=1Ом

Определить:

Дано:

E₁=30В, Е₂=20В,

R₁=54 Ом, R₂=42 Ом,

R₃=23 Ом, R₄=31 Ом,

R₅=16 Ом, R₆=51 Ом,

r₀₁=1 Ом, r₀₂=2 Ом

Определить:

С

Д

В

А

ВГПК 380131.К13.016 ПЗ

ВГПТ 390202. К08. 019 ПЗ

Мы получили систему из шести уравнений с шестью неизвестными:

Если при решении системы ток получается со знаком "-", значит его действительное направление обратно тому направлению, которым мы за­дались.

3.1.2 Для определения токов во всех ветвях используем метод контурных токов, который основан на использовании второго закона Кирхгофа.

В заданной цепи можно рассмотреть три контура-ячейки (1523,1643,2478) и ввести для них контурные токи ,

При составлении уравнений по второму закону Кирхгофа в левой части равенства алгебраически суммируются ЭДС источников, входящих в контур-ячейку, в правой части равенства алгебраически суммируются на­пряжения на сопротивлениях, входящих в этот контур, а также учитывает­ся падение напряжения на сопротивлениях смежной ветви, определяемое по контурному току соседнего контура.

Подставляем в контур численные значения ЭДС и сопротивлений.

Решим систему с помощью определителей. Вычислим определитель системы Δ и частные определители

𝛥 130 *32-61*61*132-(-54)*(-54)*117=831440

8

ВГПК 380131.К13.016 ПЗ

280290

Вычисляем контурные токи:

Действительные токи ветвей:

Cоставим баланс мощностей:

E₁I₁ + E₂I₆ = I₁²(R₁ + r₀i) + I₆²(R₂+ r₀₂) +I₂²R₄ + I₃²R₃ + I₄²R₅+I₅R₆

Подставляем числовые значения и вычисляем

30*0.337+20*0.103=0.337²(45+1)+0.103²*(53+1)+(-0.324)²*24+0.013²*32+0.116²*61+0.44²*15

12.17=12.06

ВГПК 380131.К13.016 ПЗ

3.1.3 Метод наложения

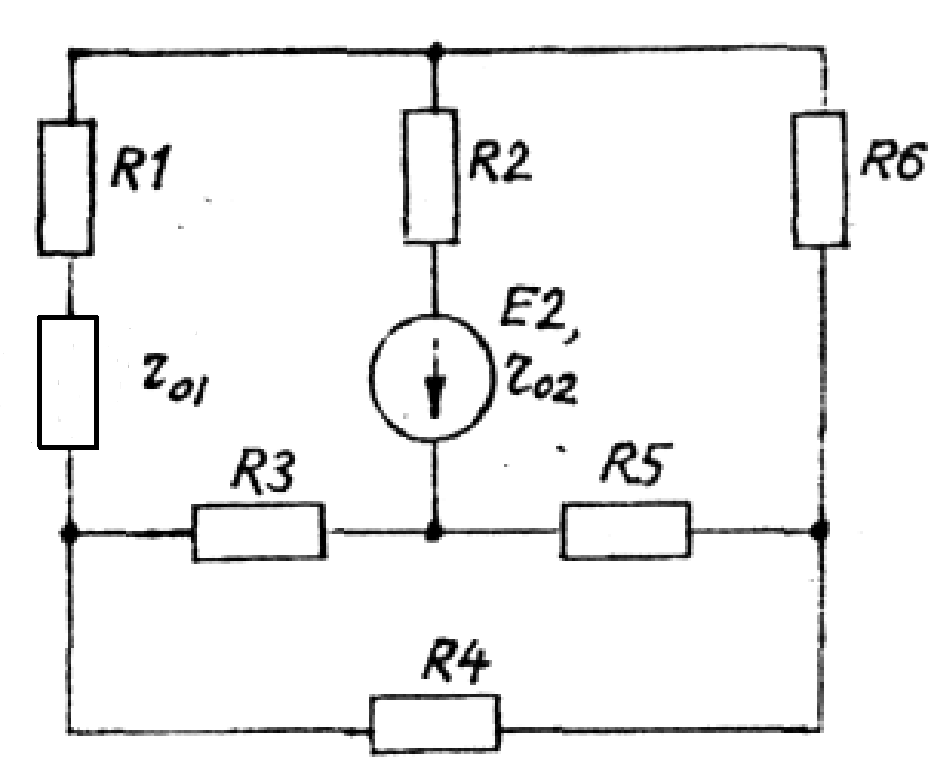

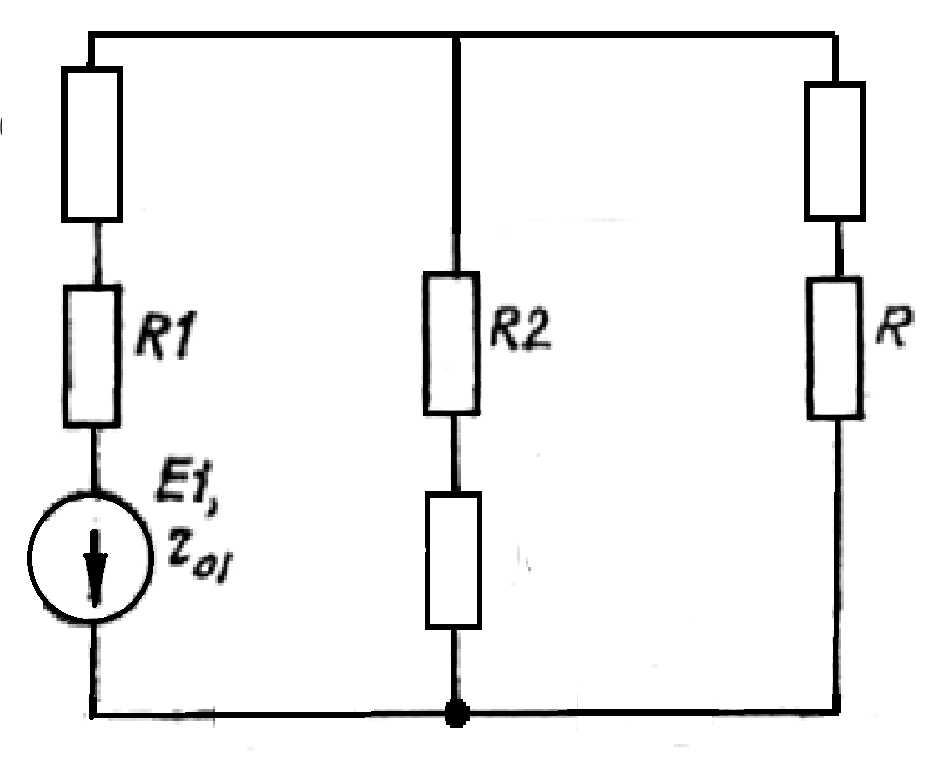

Определяем частные токи от ЭДС E₁, при отсутствии ЭДС E₂.

Преобразовываем треугольник сопротивлений

Определяем эквивалентное сопротивление цепи:

Вычисляем токиисточника:

6,66=54

ВГПТ 380131. К11. 016ПЗ

Токи и определяем по первому закону Кирхгофа:

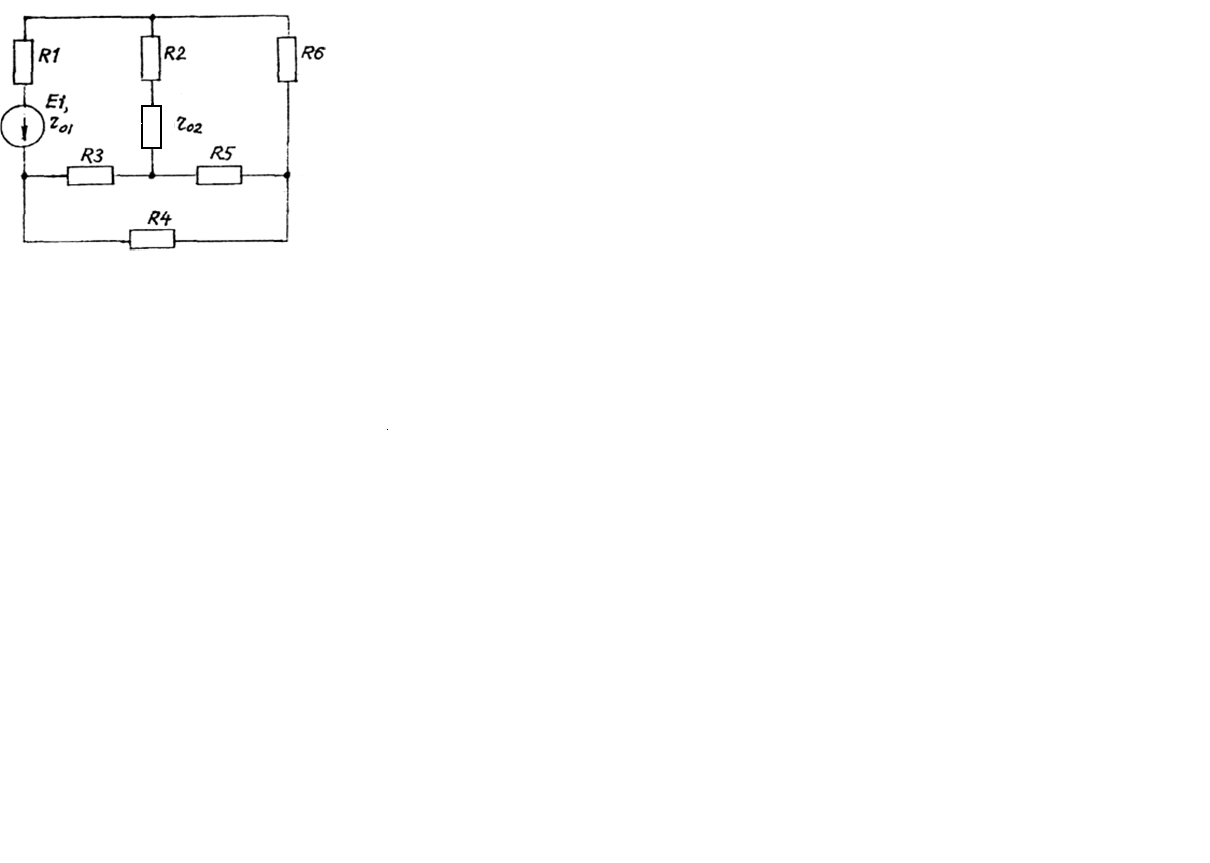

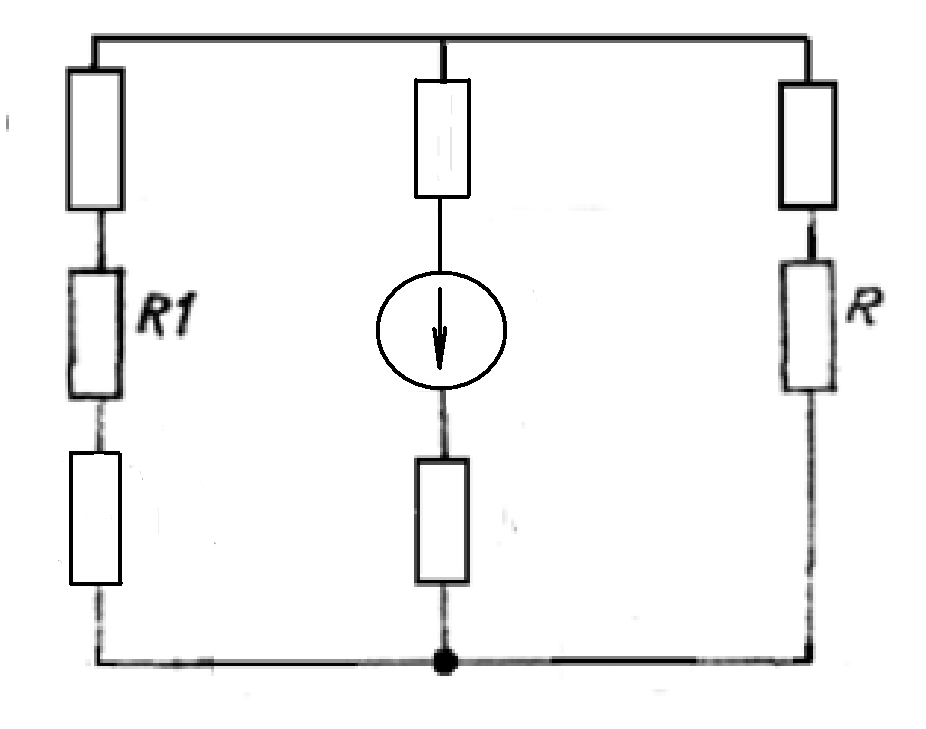

Определим частные токи от ЭДС E₂ при отсутствии ЭДС Е_1.

Показываем направление частных токов от ЭДС E₂ при отсутствии ЭДС Е₁, и обозначаем буквой c двумя штрихами.

.

Определить эквивалентное сопротивление цепи:

Ом

= 15 + 12.5 = 27.5Oм

ВГПТ 380131. К11. 016ПЗ

Вычисляем токи источника:

Вычисляем токи ветвей исходной цепи, выполняя алгебраическое сложение частных токов, учитывая их направление:

Составим баланс мощностей для заданной схемы.

Подставляем числовые значения и вычисляем

12.2 Вт=13 Вт

С учетом погрешностей расчетов баланс мощностей получился.

ВГПТ 380131. К13. 016ПЗ

Результаты расчетов токов по пунктам 2 и 3 представим в виде таблицы и сравним.

Токи в ветвях Метод расчета
Метод контурных токов Метод наложения	0.337 0.34	-0.324 -0.33	0.013 0,01	0.116 0.21	0.44 0.11	0.103 0.14

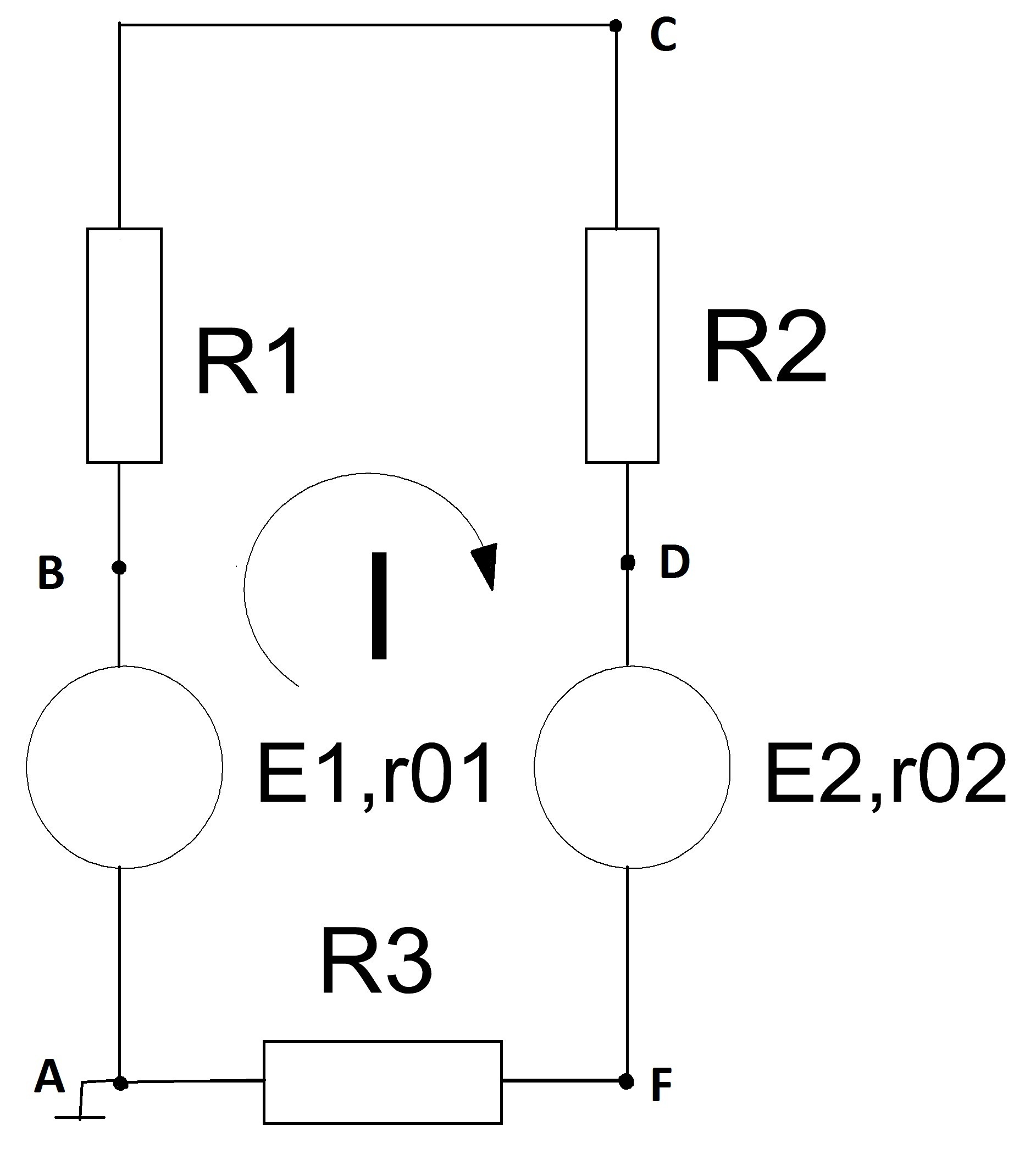

Рассчитаем потенциалы точек в ветви с двумя источниками ЭДС для построения потенциальной диаграммы

U=E1-E2=10В

Z=R1+R2+r01+r01+R3=45+53+1+1+32=132 Ом

I= 0.07 A

ФА=0

ФВ=ФА-Е1+Ir01=-29.93

ФС=ФВ+IR1=-26.78

ФD=ФС+IR2=-23.07

ФF=ФD+E2+Ir02=-3

ФA=ФF+IR3=-0.32

Строим потенциальную диаграмму. ПО оси абсцисс откладываем сопротивления в масштабе в порядке следования их друг за другом, по оси ординат потенциалы точек с учётом их знаков.

ВГПТ 380131. К11. 016ПЗ

ВГПТ 380131. К11. 016 П3

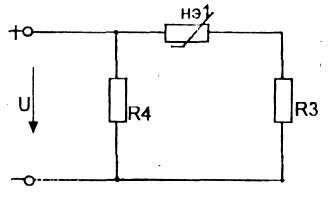

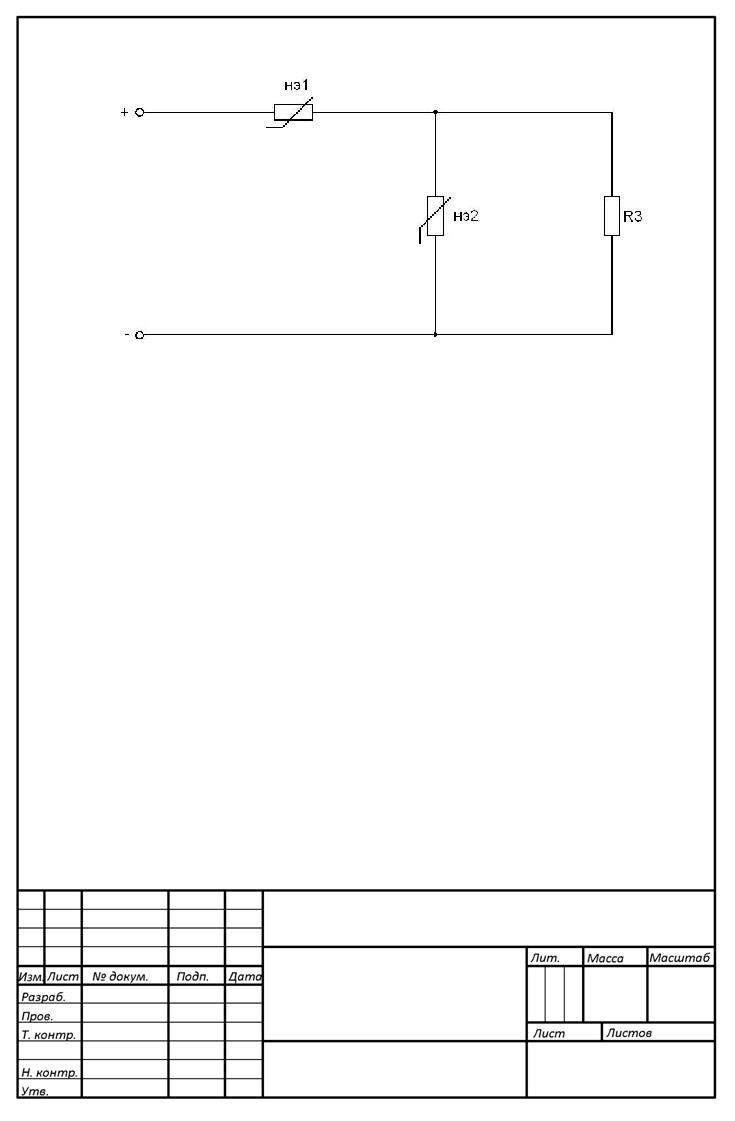

Нелинейная электрическая цепь

Схема электрическая принципиальная

Бложевич

Группа ПТУ ЭП=43

Бложевич
