Перечень допускаемых сокращений, применяемых в основных надписях, технических требованиях и таблицах
на чертежах и в спецификациях
-
ПОЛНОЕ НАИМЕНОВАНИЕ
СОКРАЩЕНИЯ
Без чертежа
БЧ
Ведущий
Вед.*
Верхнее отклонение
верх.откл.
Взамен
взам.
Внутренний
внутр.
Главный
Гл.*
Глубина
глуб.
Деталь
дет.
Длина
дл.
Документ
докум.
Дубликат
дубл.
Заведующий
зав.*
Заготовка
загот.
Зенковка, зенковать
зенк.
Извещение
изв.
Изменение
изм.
Инвентарный
инв.
Инженер
Инж.*
Инструмент
инстр.
Исполнение
исполн.
Конструкторское бюро
КБ*
Класс (точности,чистоты)
кл.
Конструкторский отдел
КО*
Количество
кол.
Конический
конич.
Конструктор
Констр.*
Конусность
конусн.
Конусообразность
конусообр.
Лаборатория
лаб.*
Левый
лев.
Литера
лит.
Металлический
мет.
Металлург
Мет.*
Механик
Мех.*
Нормоконтроль
Н. контр.
Наибольший
наиб.
Наименьший
наим.
Наружный
нар.
Начальник
Нач.*
Нижнее отклонение
ниж.откл.
Номинальный
номин.
Обеспечить
обеспеч.
Обработка, обрабатывать
обраб.
Отверстие
отв.
Отверстие центровое
отв. центр.
Отдел
отд.*
Отклонение
откл.
Относительно
относит.
Пункт
п.
По порядку
п/п
Первичная применяемость
перв.примен.*
Плоскость
плоск.
Поверхность
поверхн.
Подлинник
подл.
Подпись
подп.*
Позиция
поз.
Покупка,покупной
покуп.
Пункты
пп.
Правый
прав.
Предельное отклонение
пред.откл.
Приложение
прилож.
Примечание
примеч.
Проверил
пров.
Разработал
Разраб.*
Рассчитал
Рассч.*
Регистрация, регистрационный
регистр.
Руководитель
Рук.*
Сборочный чертеж
сб.черт.
Свыше
св.
Сечение
сеч.
Специальный
спец.
Спецификация
специф.
Справочный
справ.
Старший
Ст.*
Стандарт, стандартный
станд.
Страница
стр.
Технологический контроль
Т.контр.*
Таблица
табл.
Твердость
Тв.
Ток высокой частоты
твч
Теоретический
теор.
Технолог
Техн.*
Техническое задание
тз
Толщина
толщ.
Точность, точный
точн.
Технические требования
тт
Технические условия
ТУ
Условное давление
усл.давл.
Условный проход
усл.прох.
Утвердил
Утв.
Химический
хим.
Центр масс
ц.м.
Цементация, цементировать
цемент.
Цилиндрический
цилиндр.
Чертеж
черт.
Шероховатость
шерох.
Экземпляр
экз.
Примечание - Сокращения, отмеченные знаком *, применяют только в основной надписи.
Приложение Б
Пример оформления реферата
РЕФЕРАТ
Дипломный проект: 120 с., 11 рис., 19 табл., 21 источник, 9 прил.
КАЧЕСТВО, УПРАВЛЕНИЕ КАЧЕСТВОМ, СТАНДАРТЫ ИСО 9000, ЗАТРАТЫ НА КАЧЕСТВО, КОНТРОЛЬ КАЧЕСТВА
Объектом исследования (разработки) является ...
Цель проекта...
В процессе проектирования выполнены следующие исследования (разработки) ...
Элементами научной новизны (практической значимости) полученных результатов являются ...
Областью возможного практического применения являются ...
В ходе дипломного проектирования прошли апробацию такие предложения, как ...
Результатами внедрения явились ...
Студент-дипломник подтверждает, что приведенный в дипломном проекте расчетно-аналитический материал объективно отражает состояние исследуемого процесса (разрабатываемого объекта), все заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.
Приложение В
Пример оформления ведомости дипломного проекта
ВЕДОМОСТЬ ОБЪЕМА ДИПЛОМНОГО ПРОЕКТА
Формат |
Обозначение |
Наименование |
Количество листов |
Примечание |
|||||||||
A4 |
|
Задание по дипломному проектированию |
1 |
|
|||||||||
A4 |
|
Пояснительная записка |
|
|
|||||||||
A1 |
(приводится перечень листов графической части) |
|
1 |
|
|||||||||
A1 |
|
|
|
|
|||||||||
|
|
|
|
|
|||||||||
|
|
|
|
|
ДП-113612/15*-ДО-2007 |
||||||||
|
|
|
|
|
|||||||||
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
|||||||||
Разраб. |
|
|
|
Наименование объекта проектирования. Наименование листа дипломного проекта |
Лит. |
Лист |
Листов |
||||||
Пров. |
|
|
|
|
у |
|
1 |
|
|||||
Т. контр. |
|
|
|
1- 27 01 01 ** БНТУ, г. Минск |
|||||||||
Н. контр. |
|
|
|
||||||||||
Утв. |
|
|
|
||||||||||
* Номер зачетной книжки студента-дипломника.
** Шифр специальности.
Приложение Г
(
справочное)
Образец заполнения основной надписи на графической части
дипломного проекта
-
БНТУ.113612.001***
Наименование объекта проектирования. Наименование листа дипломного проекта
Лит.
Масса
Масштаб
Изм.
Лист
№ докум.
Подп.
Дата
Разраб.
Пров.
Т. контр.
Лист 1
Листов
1- 27 01 01**
г. Минск
Н. контр.
Утв.
** Шифр специальности.
*** Обозначение чертежа («Х» – позиции для цифр).
5
СОДЕРЖАНИЕ
Введение 6
1 Предприятие как хозяйствующий субъект 9
1.1 Классификация предприятий по организационно-правовым формам
деятельности, по отраслевой принадлежности и размерам 9
1.2 Ресурсное обеспечение деятельности предприятия. Организация
снабжения 16
1.3 …
6
ВВЕДЕНИЕ
На любом этапе развития человеческое общество производит различные материальные и духовные блага и постоянно их потребляет….
9
1 ПРЕДПРИЯТИЕ КАК ХОЗЯЙСТВУЮЩИЙ СУБЪЕКТ
1.1 Классификация предприятий по организационно-правовым формам деятельности, по отраслевой принадлежности и размерам
В рамках многообразия типов собственности могут быть созданы предприятия различных организационно-правовых форм…
… могут быть интерполированы как величины, ограничивающие мелкие, средние и крупные единицы.
1.2 Ресурсное обеспечение деятельности предприятия. Организация снабжения
58
ЗАКЛЮЧЕНИЕ
В условиях рыночной экономики предприятие является хозяйствующей единицей, обладающей обусловленной законодательством административной и экономической самостоятельностью...
61
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Савицкая Г.В. Анализ эффективности деятельности предприятия: Методологические аспекты. – М.: ООО "Новое знание", 2003. – 159 с.: табл.
Миклашевич И. А. Микромеханика разрушения в обобщенных пространствах. – Мн.: Логвинов, 2003. – 197 с.: ил.
…
63
Приложение А
Характеристика промышленных предприятий г. Двинска на конец 2003 г.

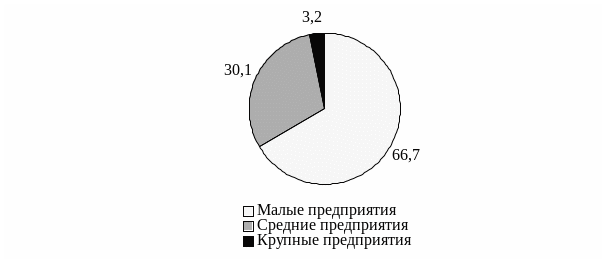

Рисунок А.1 – Структура промышленных предприятий города по размеру, %
