2.4.Результати моделювання:
Дослідження на даній моделі показали, що постійна часу нагрівання ТОУ складе Т = 163,6 с. Продуктивність системи вентиляції дорівнює 6,61 м3/с, а витрати тепла на нагрівання вентиляційного повітря дорівнюють 344 кВт. Загальні витрати тепла, які потрібні для нагрівання приміщення до 15 градусів дорівнюють 2130 кВт. Реально система стабілізується за період 800 – 900 секунд. При пониженні зовнішньої температури повітря на 5 градусів з -25 до -30 оС потрібно збільшити витрати тепла на 270 кВт до 2400 кВт.

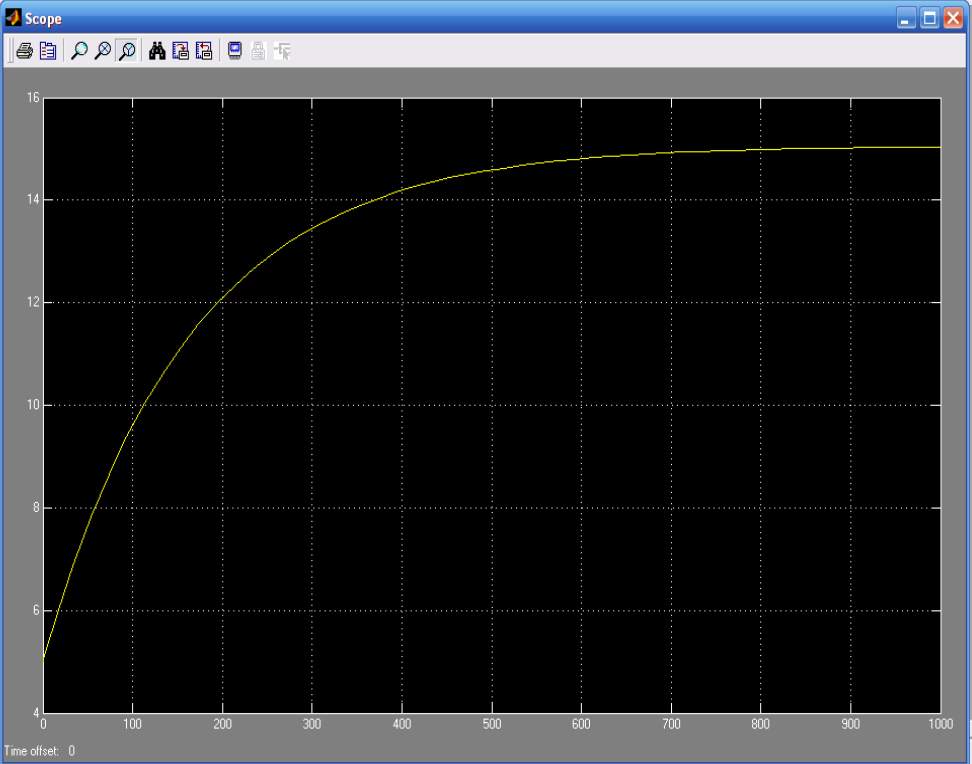

Рис. 2.4. Розгінна крива зміни температури в приміщенні ТОУ, казарма, яка отримана по даних моделі Simulink
3. Варіанти завдань до лабораторної роботи
Таблиця 1.1.
-
№
вар.
Кількість
Кількість особового складу,
шт
Коефіцієнт
теплопере-
дачі,
Вт/(м2 град)
Температура
зовнішнього
повітря,
град. С
Вологість зовнішнього
повітря,
г/кг
1
400
4,8
-21
1,5
2
450
5,2
-17
3,0
3
410
8,4
-30
2,4
4
490
3,8
-24
1,7
5
550
6,3
-19
2,8
6
530
7,7
-29
1,9
7
470
5,6
-15
2,9
8
420
4,4
-23
2,0
9
430
5,0
-16
2,6
10
510
8,1
-22
2,1
11
440
7,2
-28
2,9
12
490
5,5
-20
2,2
13
540
4,8
-25
1,8
14
480
3,5
-27
2,7
15
430
7,6
-16
1,6
16
500
8,0
-18
2,3
17
410
5,1
-26
2,5
18
510
7,7
-20
2,1
19
400
4,0
-28
1,5
20
470
6,0
-22
2,0
21
520
7,4
-16
2,7
22
440
3,9
-23
2,2
23
490
8,2
-15
3,0
24
540
7,5
-29
2,6
25
420
6,4
-19
2,5
26
480
3,8
-30
1,6
27
550
4,9
-24
1,9
28
510
6,7
-17
1,7
29
430
8,3
-21
2,1
30
500
4,3
-25
1,9
31
400
5,5
-27
1,8
32
520
5,7
-16
2,9
Контрольні запитання
1. З чого складається тепловий баланс в приміщенні ОВП?
2. Особливості моделювання динаміки зміни тепла на біологічному об’єкті?
3. Що є постійною часу регулювання ферми по каналу температури?
4. Яку інформацію отримуємо з розгінної кривої температури повітря в казармі?
5. Як виконується обігрівання повітря на ОВП?
