1.2.2 Дифференциальный механизм изменения угла раскрытия обтюратора

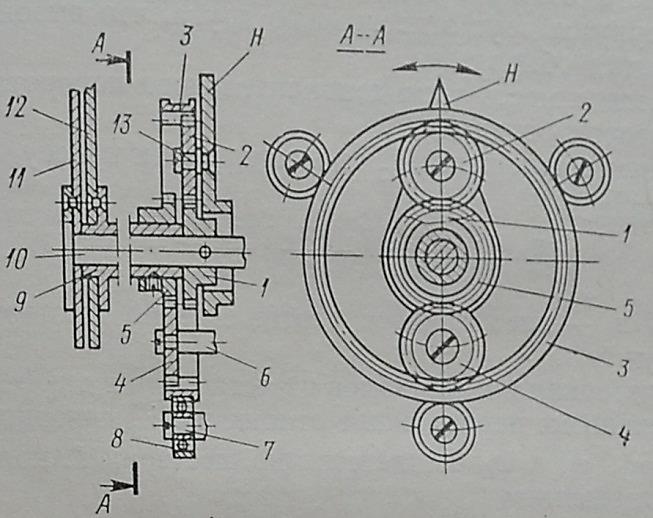

Рисунок 1.7 – Конструктивная схема дифференциального механизма изменения угла раскрытия обтюратора

Как и в предыдущих системах, обтюратор имеет два диска 11 и 12, закрепленные один на валу 10, а другой на втулке 9. На втулке 9 и на валу 10 закреплены также шестерни 5 и 1, которые имеют одинаковое число зубьев и одинаковый модуль. Вал 10 соединен с передаточным механизмом киносъемочного аппарата. Шестерня 1 находится в зацеплении с сателлитом 2, а шестерня 5 – в зацеплении с шестерней 4. Шестерня 4 свободно вращается на оси 6, жестко закрепленной на корпусе аппарата. Сателлит 2 свободно вращается на оси 13, закрепленной на водиле H. Сателлит 2 и шестерня 4 находятся в зацеплении с кольцевым зубчатым колесом 3, имеющим внутренние зубья. Зубчатое колесо 3 свободно вращается, обкатываясь на трех шариковых подшипниках 8, установленных на неподвижных осях 7. Шестерня 1, сателлит 2, центральное колесо 3 и водило Н образуют дифференциальный зубчатый механизм.

При работе киносъемочного аппарата водило Н остается в неподвижном положении, а вращение от шестерни 1 передается через сателлит 2, зубчатое колесо 3 и шестерню 4 шестерне 5. Поскольку шестерни 1 и 5 имеют одинаковое число зубьев, то угловая скорость их вращения одинакова и оба диска обтюратора вращаются в одну сторону с одинаковой скоростью. Для изменения угла раскрытия обтюратора необходимо повернуть водило Н вокруг оси вращения вала 10. При таком повороте все шестерни останутся в зацеплении друг с другом, однако сателлит 2, обкатываясь по шестерне 1, получит дополнительный поворот, который будет передан через колесо 3 и шестерню 4 шестерне 5, Шестерня 5 вместе со втулкой 9 повернется относительно шестерни 1 с валом 10; следовательно, и диски обтюратора повернутся друг относительно друга, что вызовет изменение угла раскрытия обтюратора.

Подобный механизм применен в аппарате 1КСК. В аппаратах фирмы «Дерби» и некоторых других аппаратах иностранного производства применены дифференциальные механизмы, имеющие несколько иную компоновку деталей, однако использующие тот же принцип действия.

Недостатки: сложность дифференциальных механизмов, наличие большого количества подвижных соединений, за счет зазоров в которых возникает значительная величина свободного поворота одной лопасти обтюратора по отношению к другой. [2]

МИНИСТЕРСТВО КУЛЬТУРЫ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное

учреждение высшего профессионального образования

«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ

УНИВЕРСИТЕТ КИНО И ТЕЛЕВИДЕНИЯ»

Факультет технологий кино и телевидения

Кафедра киновидеоаппаратуры

Техническое задание

на разработку курсового проекта

Проектирование обтюраторного механизма киносъемочного аппарата

Шифр: СПбГУКиТ КП 31 00 00 000 ТЗ

Санкт-Петербург

2014

Лист 2

Листов 4

1. Наименование и область применения

Обтюраторный механизм предназначен для перекрывания кадрового окна во время прерывистого движения кинопленки в фильмовом канале плечевого киносъемочного аппарата.

2. Основание для разработки

Задание по подготовке курсового проекта, утвержденное кафедрой

киновидеоаппаратуры 20.02.2014.

3. Цель и назначение разработки

Разработка конструкции обтюраторного механизма для киносъемочного аппарата.

4. Источники разработки

1. Техническая информация по киноаппаратуре.

2. Методические указания по данной тематике, выпущенные в СПбГУКиТ.

3. Чертежи аналогичных механизмов.

5. Технические требования

1. Требования к конструкции

1. Обтюраторный механизм должен быть выполнен в виде отдельного узла.

2. Предусмотреть возможность местной смазки узла.

3. Предусмотреть использование подшипников качения.

4. Предусмотреть контроль угла раскрытия обтюратора.

2. Показатели назначения и экономного использования

материалов и энергии

1. Формат киноленты – 35 мм.

Лист 3

Листов 4

2. Частота киносъёмки – 24 кадр/с.

3. Обтюратор дисковый, зеркальный, однолопастный.

4. Рабочий угол грейферного механизма – 150°.

5. Угол, учитывающий наличие зазоров в звеньях передаточного механизма, который соединяет валы обтюратора и грейфера – 3°.

6. Основной радиус обтюратора – 50 мм.

7. Расстояние от обтюратора до кинопленки минимальное.

8. Угол раскрытия обтюратора – постоянный.

9. Киносъемочный объектив – ОКС 1-18-1.

3. Требования к показателям надежности

1. Наработка на отказ при доверительной вероятности P=0,8 должна составлять не менее 2500 ч.

4. Требования к техническому и метрологическому обеспечению

1. Технологически обтюраторный механизм должен быть рассчитан на мелкосерийное производство.

2. Для контроля в процессе изготовления должны использоваться стандартные средства измерения.

5. Требования к уровню унификации и стандартизации

1. Конструкция обтюраторного механизма должна быть максимально унифицирована с разработанными ранее.

6. Эстетические и эргономические требования

1. Уровень эстетического качества компоновки и формообразования конструкции обтюраторного механизма должен соответствовать

современному технико-эстетическому уровню аналогичной продукции.

Лист 4

Листов 4

7. Требования к патентной чистоте

1. Патентная чистота должна быть обеспечена в отношении РФ.

8. Условия эксплуатации

1. Обтюраторный механизм должен быть рассчитан на работу в условиях 2.1 УХЛ ГОСТ 15150-69 при температуре воздуха от -10 до +40 °С при относительной влажности воздуха 75-95 %.

2. Режим работы аппарата – повторно-кратковременный.

3. Вид обслуживания – постоянный, в соответствии с регламентом технического обслуживания.

9. Требования к транспортированию и хранению

1. Аппарат и его составные части в упакованном виде допускается перевозить всеми видами транспорта в условиях 5 по ГОСТ 15150-69.

2. Условия хранения аппарата должны соответствовать условиям 4 по ГОСТ 15150-69.
