Технические характеристики транспортных средств
Плитовозы
Показатели |
ПП-20 Мособлстрой-транс |
ПП-12 Минпромстрой |
ТП-24 Мособлстройтранс |
Плитовоз Главцелинпромстрой |
ПП-15М Мособлстройтранс |
ПП-15М Мособлстройтранс |
УПП для керамзитобет. плит |
П-12М Минпромстрой |
Т-151 Минпромстрой |
ПК-8 Мособлстройтранс |
ПК-4 Мособлстройтранс |
1.Грузоподъемность, кг |
2400 |
2400 |
20000 |
20000 |
15000 |
15000 |
15000 |
14000 |
16000 |
8000 |
4000 |
2.Габариты длина ширина высота, мм |
13725 2600 3355 |
13600 3640 3490 |
14000 2640 1630 |
18320 3200 2610 |
7850 3520 3050 |
6630 3520 2550 |
12000 2850 3500 |
2500 2750 13600 |
10320 2680 1960 |
10320 2680 1960 |
9565 2492 1276 |
Тягач |
|||||||||||
Показатели |
КрАЗ-221Б |
КрАЗ-221Б |
МАЗ-504 |
МАЗ-504 |
Урал-377 |
Урал-377 |
МАЗ-504 |
МАЗ-504 |
МАЗ-504 |
ЗИЛ-ММЗ 164АН |
ГАЗ-51 |
3.Максималь-ные скорости при полной загрузке, км/ч |
40 |
40 |
40 |
40 |
35 |
35 |
30 |
30 |
40 |
45 |
40 |
Продолжение прил. 9
Колонновозы
Показатели |
Роспуск-площадка Ленстрой-транс |
АППР-25 Ленстрой-транс |
1-ПР-10 Главленинградстрой |
ПР-25 Мосстрой-транс |
УПП-16х3-24 Главволговятскстрой |
Полуприцеп-площадка, Ленстройтранс |
Полуприцеп-роспуск, Ленстрой транс |
ПКК-14 Мособлстройтранс |
1.Грузоподъемность, кг |
25000 |
25000 |
25000 |
25000 |
24000 |
20000 |
14000 |
10000 |
2.Габариты: длина
ширина высота, мм |
1500
2450 1700 |
19600
3600 3200 |
21110
2638 1553 |
10500- 17260
3000 2600 |
16000
3100 3250 |
14800
2500 1700 |
12600
2450 1540 |
12100
2650 1970 |
Тягач |
||||||||
Показатели |
КрАЗ-221Б |
КрАЗ-221Б |
КрАЗ-221Б |
КрАЗ-221Б |
КрАЗ-221Б |
КрАЗ-221Б |
МАЗ-504 |
МАЗ-200В МАЗ-200М |
3.Максимальная скорость при полной нагрузке, кг |
25 |
25 |
25 |
25 |
40 |
25 |
35 |
40 |
Продолжение прил. 9
Панелевозы
Показатели |
ПФ-11 УССР |
НАМИ-790 |
ПК-1600 Мос-обл-строй-транс |
“Нева-2” Ленстрой-транс |
УПП-9М Мос-обл-стройтранс |
ПВС-400 Мос-обл-стройтранс |
УПП-1-8А ЦНИИ ОМТП |
ПФК-9 Мос-обл-строй-транс |
|||
1.Грузоподъемность, кг |
21000 |
16000 |
12000 |
10000 |
9000 |
9000 |
8000 |
9000 |
|||
2.Габариты
длина ширина высота, мм |
18340 2920 3785 |
9906 2505 3725 |
10690 2700 2700 |
10500 2700 2975 |
9374 2300 3140 |
8200 2280 2500 |
9461 2600 1435 |
10415 2480 3225 |
|||
Тягач |
|||||||||||
Показатели |
КрАЗ-221Б |
МАЗ-504 |
МАЗ-504 |
ЗИЛ-ММЗ 164АН |
ЗИЛ-13В1 |
ЗИЛ-130 В1 |
ЗИЛ-ММЗ 164АН |
ЗИЛ-ММЗ 164АН |
|||
3.Максимальная ско-рость при полной нагрузке, км/ч. |
35 |
40 |
40 |
45 |
45 |
45 |
45 |
45 |
|||
Фермовозы
Показатели |
ПФ-4-36 ЦНИИ ОМТП |
УППФ-25 Главленинградстрой |
АППФ-20 Главленинградстрой |
УФ-20, УФ-20-24 УССР |
ПФУ-18 Главприокстрой Мин-пром-строя СССР |
УПП-1-12А ЦНИИОМТП |
Ф-12А Мин-промстрой БССР |
УПП-1-12АБ ЦНИИОМТП |
Т-74А Глав-мос-авто-транс |
Ф-24 Мин-пром-строй БССР |
1.Грузопо-дъемность, кг |
36000 |
25000 |
23000 |
20000 |
15000 |
15000 |
14000 |
15000 |
14000 |
12000 |
2.Длина перевози-мых ферм, м |
30 |
12-14 |
15 |
18-24 |
18 |
12-18 |
12 |
12-18 |
24 |
12-24 |
3.Габариты длина ширина высота, мм |
26760 3200 2178 |
19600 2480 1700 |
16300 2100 1600 |
22000 3600 - |
17500 7100 - |
15105 3000 - |
17714 3000 - |
17714 3000 - |
262103380 - |
24040 2265 - |
Тягач |
||||||||||
Показатели |
КрАЗ-214 |
КрАЗ-22П |
КрАЗ-227 |
КрАЗ-258 |
МАЗ-200В МАЗ-504 |
МАЗ-504 |
МАЗ-200В МАЗ-504 |
МАЗ-504 |
МАЗ-504 |
МАЗ-200В МАЗ-200М |
4.Максимальная скорость при полной нагрузке, км/ч |
25 |
25 |
25 |
40 |
25 |
15 |
45 |
15 |
25 |
40 |
Приложение 10
Эскизы конструктивных элементов здания
Колонна
Подкрановая балка
Стропильная ферма
Плита покрытия
Приложение 11
Схемы расположения кранов
Рис. 1. Схемы расположения башенного крана:
разрез;
возможные варианты расстановки кранов в плане.
Рис. 2.Схема расположения самоходного крана (разрез).
Приложение 12
Приспособления для монтажа
и временного крепления конструкций
Приложение 13

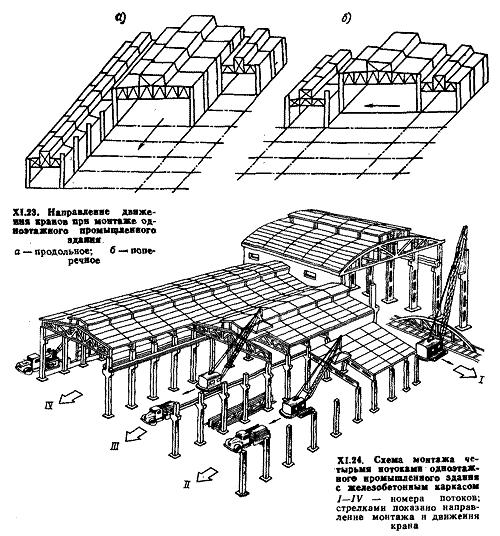

Общая схема возведения одноэтажного промышленного здания
Приложение 14

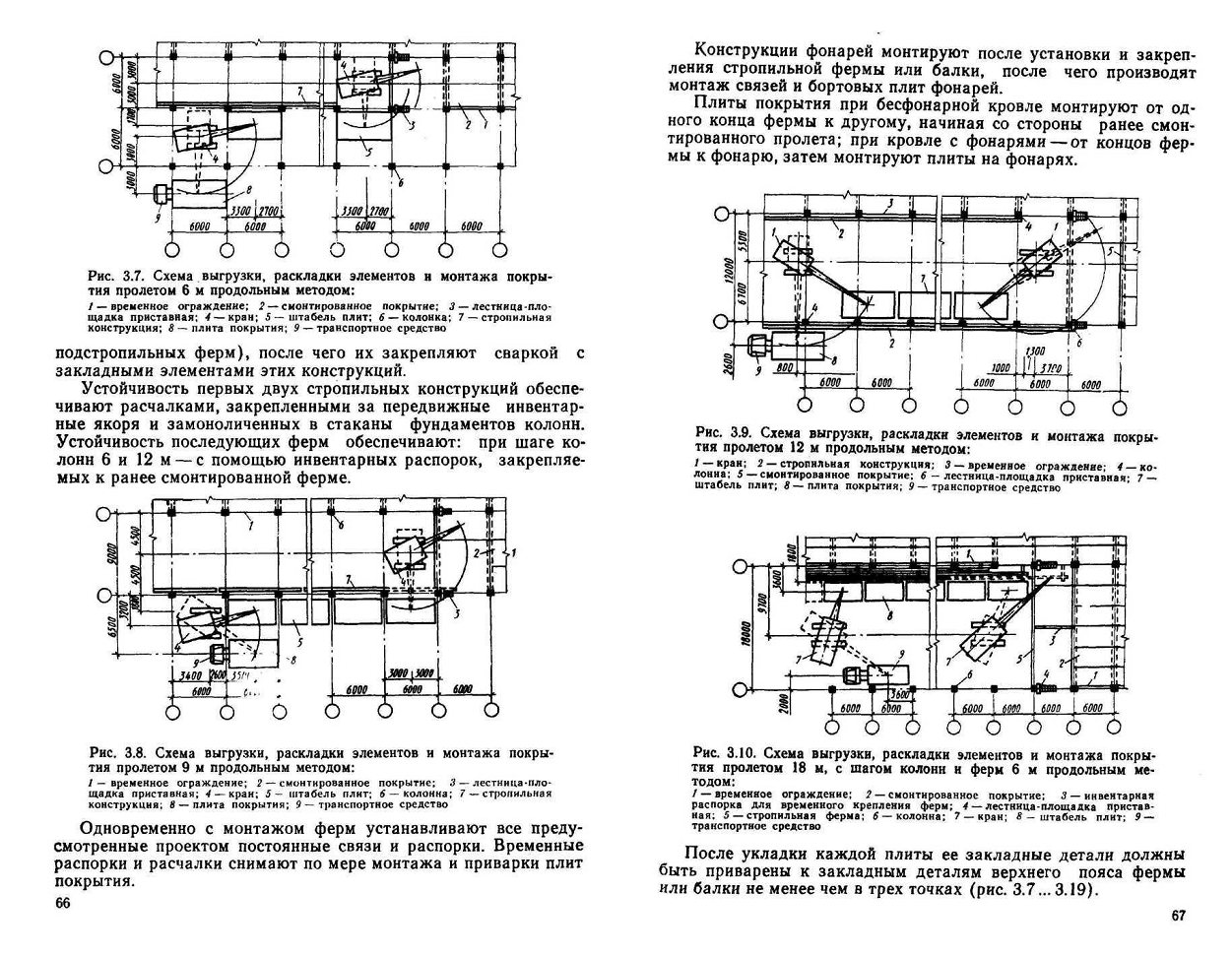

Технологические схемы монтажа строительных конструкций
одноэтажных промышленных зданий
Колонн
Подкрановых балок
Ферм и плит покрытия
Список рекомендуемой литературы.
1. Атаев С.С. Технология, механизация и автоматизация строительного производства, - М: Высш. шк., 1990 - 585 с.
2. Евдокимов В.А., Зверева Н.В., Кара-Хапов И.Г. Монтаж конструкций гражданских, промышленных и сельскохозяйственных зданий. – Л.: Стройиздат, Ленингр. отделение, 1984. - 392 с.
3. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. Выл. 1. Здания и промышленные сооружения /Госстрой СССР. - Введ. 05.12.86. - М.: Стройиздат, 1987. - 64 с.
4. Кузнецов В.П., Прыкин Б.В., Резниченко П.Т. Проектирование земляных и монтажных работ. - Киев: Вища шк., 1981, - 327 с.
5. Машины для монтажных работ и вертикального транспорта: Справ, пособие по строительным машинам / Под общ. ред. С.П. Епифанова. - М.: Стройиздат, 1981. - 264 с.
6. Проектирование организации промышленного строительства/ Е.П.Уваров, С.И.Уманский, М.С. Розенфельд, Г.И. Апышков. - Киев: Будівельник, 1987. - 126 с.
7. СНиП-Ш-4-80. Техника безопасности в строительстве/Госстрой СССР. - Введ. 09.06.80. - М.: Стройиздат, 1981. - 214 с.
8. Строительные краны. Справочник / В.П. Станевский, В.Г. Моисеенко, Н. П. Колесник, В. В. Кожушка. - Киев: Будівельник, 1984. - 240 с.
9. Технологическая карта на монтаж сборных железобетонных конструкций/ Госстрой СССР. - М.: Стройиздат, .1985. - 60 с.
10. Технико-экономическое обоснование выбора монтажных кранов и приспособлений /И.Г.Бороздин, А.В. Коломоец, Г.Н.Серебренный и др.- М.: Стройиздат, 1973. - 176 с.
11. Технология строительного производства / Под ред. О.О.Литвинова, Ю.И.Белякова. - Киев: Вища шк. Головное изд-во, 1984. - 479 с.
12. Хамзин С.К., Карасев А.К. Технология строительного производства. Курсовое и дипломное проектирование. Учебное пособие для строительных специальностей вузов. - М.: ООО «Бастет», 2006. - 216 с.
13. Черненко В.К. Методы монтажа строительных конструкций. - Киев: Будівельник, 1982. - 188 с.
14. Швиденко В.И. Монтаж строительных конструкций. - Харьков: Вища шк. Изд-во при Харьк. ун-те, 1982. - 240 с.
