2.3. Автоматизация теплофикационных деаэраторов.
При установке на станции на линии подпиточной воды вакуумного деаэратора осуществляется автоматическое регулирование уровня воды в деаэраторном баке (рис. 2.2). В установивщемся режиме среднее значение уровня должно быть постоянным, а в переходных допускается колебания ±200 мм. По динамическим свойствам деаэраторный бак является интегрирующим звеном
где Т- время разгона; j- относительное отклонение регулируемого уровня; l – регулирующее воздействие; k- передаточный коэффициент.
Решая уравнение получим
Передаточная функция звена TPφ =kλ, W(P) → φ/λ=k / TR.
В атмосферном деаэраторе дополнительно предусматривается регулирование давления в коленке, что достигается изменением подачи пара в колонку деаэратора.
Относительное давление в колонке деаэраторе можно рассматривать как апериодическое звено
где ω - относительное отклонение давления; λ- относительное воздействие подачей пара; T – постоянная времени, с.
Для регулирования уровня и давления применяется ПИ- регуляторы.
2.4. Автоматизация сетевых подогревателей.
При автоматизации сетевых подогревателей одной из основных задач является регулирование температуры сетевой воды на выходе из подогревателей.
Регулирование температуры сетевой воды за подогревателями осуществляется путем дросселирования греющего пара или перепуском части сетевой воды в обход подогревателей (рис. 2.3,а и б). В обоих случаях применяются ПИ-регуляторы.
|
|
Р |
Схема пропускa части воды в обвод подогревателя также используется трехходового регулирующего клапана (рис. 9.3,в).

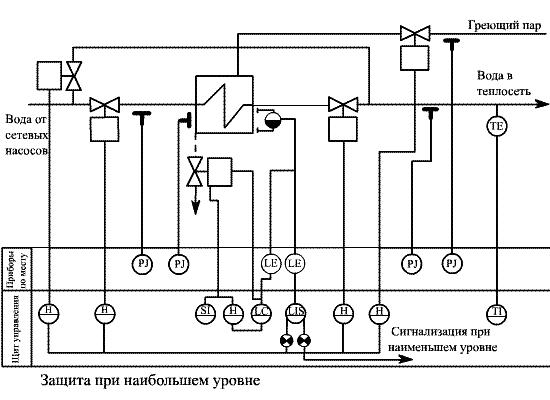

Рис. 2.4 Схема регулирования уровня конденсата и защиты подогревателей от переполнения конденсатом.
В сетях пароводяного подогревателя требуется также поддержать уровень конденсата в деаэраторных пределах исходя из условий оптимального теплообмена в подогревателе. Допускаемое отклонение уровня конденсата ±200 мм.
Схема автоматического регулирования уровня конденсата и защиты подогревателей от переполнения представлена на рис 9.4.
Защита от переполнения конденсатом осуществляется путем автоматического закрытия задвижек на трубопроводах сетевой воды и пара и открытия задвижки на обводной линии.
2.5. Автоматизация насосных подстанций.
Oсновное назначение насосных подстанций – изменение давления в подающем или обратном трубопроводе за подстанцией, а также увеличение пропускной способности тепловой сети.
Атоматизацией насосной подстанции на подающией магистрали предусматриваются:
1) блокировка насосных агрегатов (АВР);
2) блокировка электродвигателей насоса и задвижек на напорном патрубке насоса;
3) автоматическое включение резервного насоса при падении давления в напорном патрубке работающего;
4) автоматическое переключение на резервный источник электропитания;
5) сигнализация о неисправностях работы насосной подстанции.
При автоматизации насосной подстанции на обратной магистрали дополнительно предусматривается постоянного давления во всасывающем коллекторе насосной подстанции, так как постоянство давления во всасывающем коллекторе влияет на надежность работы отопительных систем. Автоматическая защита от понижения давления воды во всасывающим коллекторе перекачивающей подстанции действует при аварийных ситуациях.
