2 Автоматизация систем теплоснабжения.

2.1 Задачи и принципы автоматизации.

Автоматизация водяных систем теплоснабжения способствует поддержанию заданных гидравлических и тепловых режимов в различных их точках. Основную роль в решении этих задач играют устройства автоматического регулирования и автоматической защиты.

Центральный метод регулирования на ТЭЦ или в котельных не может обеспечить заданные гидравлические у многих численных и разнородных потребителей теплоты, поэтому применяют несколько ступеней регулирования.

На теплоподготовительной установке ТЭЦ или котельной осуществляется регулирование давления воды перед сетевыми насосами, защита от повышения давления сетевой воды, регулирования температуры сетевой воды в подающем трубопроводе за основными подогревателями или пиковыми водогрейными котлами, регулирование уровня конденсата в подогревателях и защита их от переполнения конденсатом, регулирование деаэраторов подпиточной воды.

На перекачивающей насосной подстанции автоматизируются сами насосы (автоматическая блокировка с основными сетевыми насосами, включение резерва и т.д), устройства подпитки и регулирования давления перед насосами, защита от повышения давления.

На ЦТП (центральных тепловых пунктах) для систем отопления осуществляется регулирование температуры воды после насосов смешения по отопительному графику, регулирование температуры воды на нужды горячего водоснабжения; на абонентских вводах при наличии ЦТП - местное регулирование режима отпуска теплоты на отопление и местное регулирование воздухоподогревателей вентиляционных систем.

2.2 Автоматизация теплоподготовительных установок тэц и котельных. Автоматизация подпиточных устройств и теплофикационных деаэраторов.

Cхемами автоматизации теплоподготовительных установок ТЭЦ и котельных предусматривается:

1) управление подпиточными насосами и регулирование давления воды в обратном трубопроводе станции или на перемычке;

2) регулирования давления и уровня воды в теплофикационных деаэраторах;

3) регулирование теплопроизводительности сетевых подогревателей и их автоматическая защиты;

4) автоматическое включение резервных сетевых насосов и защита от повышения давления сетевой воды.

Автоматизация подпиточных устройств. Подпиточные устройства поддерживают постоянное (или изменяющиеся по определенному закону) давление воды во всасывающем коллекторе сетевых насосов. Для закрытых тепловых сетей с небольшими потерями давления воды в магистралях и благоприятном рельефе местности давление в точках подпитки при всех режимах поддерживается постоянным. Это достигается изменением подачи подпиточной воды из тепловой сети. Утечки воды в закрытой тепловой сети изменяются во времени и носят случайный характер. При аварийных ситуациях применяются резервные подпиточные насосы, которые включаются автоматически.

В открытых тепловых сетях расход подпиточной воды определяется переменным водоразбором на горячее водоснабжение.

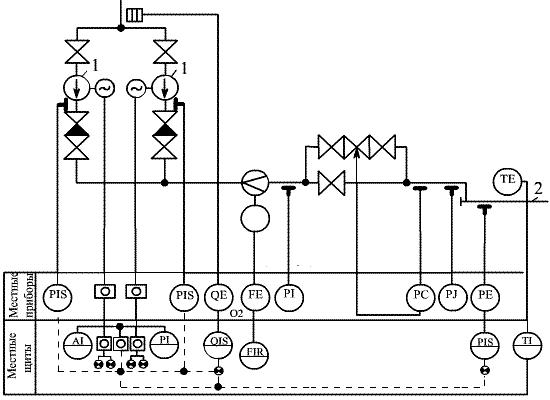

Рис. 2.1 Схема автоматизации подпитки при закрытой схеме теплоснабжения: 1-подпиточные насосы; 2-обратный трубопровод.

В схеме автоматизации подпиточных устройств при закрытой системе теплоснабжения (рис. 2.1) предусматривается поддержания постоянного давления в обратном коллекторе тепловой сети на станции перед сетевыми насосами регулятором подпитки. Обычно используются П или ПИ регуляторы.

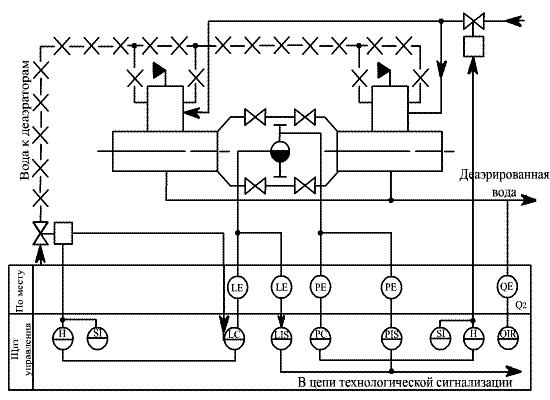

Рис. 2.2 Схема автоматизация установки с двумя деараторами
