Лабораторна робота 7

Тема: Дослідження три провідної трифазної мережі при з’єднанні споживачів в трикутник

Мета: Одержати навички в збиранні трифазного кола при з’єднанні споживачів в трикутник. Вивчити основні співвідношення між фазними і лінійними напругами та фазними і лінійними струмами при з’єднані споживачів в трикутник

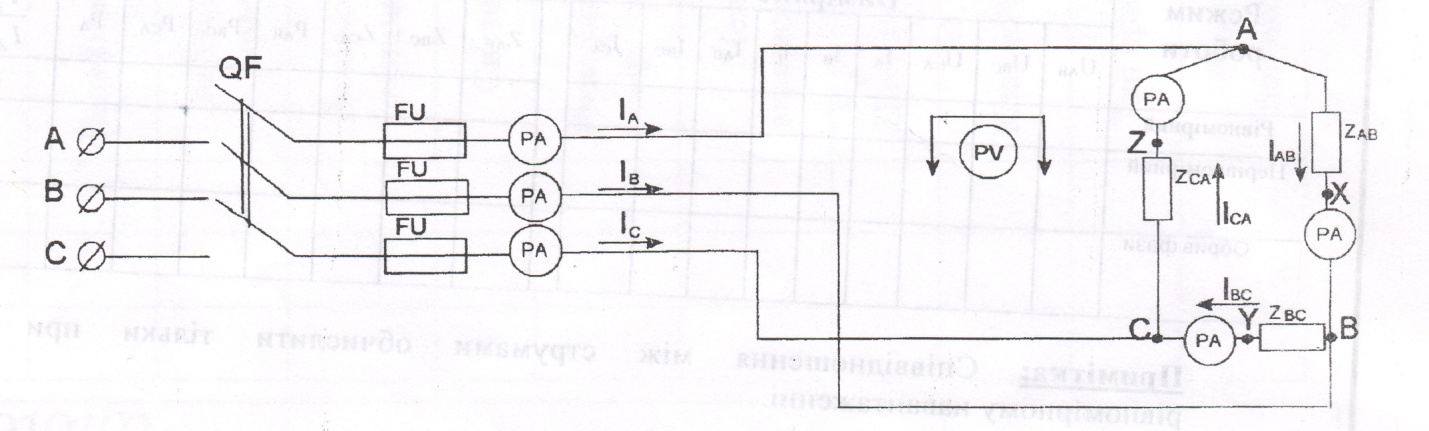

Принципова схема кола

Прилади і матеріали:

1. Лампові реостати - 3 шт

2. Амперметр на 1-2 А - 3 шт

3. Амперметр на 1А - 3 шт

4. Вольтметр на 75-600 В

5. Електричне живлення від автотрансформатора 0-250 в

6. З’єднувальні провідники - 18 шт

Хід виконання роботи

1. Підібрати необхідну апаратуру для виконання роботи і її технічні дані записати в

таблицю 1.

2. Зібрати електричне трифазне коло згідно схеми і дати її для перевірки викладачеві.

3. Виконати виміри в трьох режимах роботи кола згідно таблиці вимірів.

4. Дані вимірів записати в таблицю 2.

5. Відповісти на контрольні питання.

6. Побудувати векторні діаграми.

Таблиця 1 - Технічні дані приладів

№ п/п	Назва приладу	Заводський номер	Вимірювана величина	Система	Різновидність вимірюваного струму	Межі вимірювання	Ціна поділки	Клас точності	Тип приладу	Робоче положення
1
2
3

Таблиця 2 – Дані вимірювань

Режим роботи

Виміряно

Розраховано

UAB

UBC

UCA

UA

UB

UC

U0

IA

IB

IC

I0

ZA

ZB

ZC

PA

PB

PC

P

Рівномірний

Нерівномір-ний без нуля

Нерівномір-ний з нулем

Примітка: Співвідношення між струмами обчислити тільки при рівномірному

навантаженні.

Контрольні питання

1. Що таке несиметричне навантаження?

2. Чи зміниться режим роботи двох фаз споживача, з’єднаного трикутником, якщо третя фаза обірветься?

3. Чи зміниться режим роботи симетричного споживача, з’єднаного трикутником, якщо обірветься лінійний провід?
