Відповісти на питання:

Який характер має коло, якщо частота струму і джерела більше резонансної і коли менше?

Побудувати векторні діаграми

Рекомендована література

1. Попов В.С. "Теоретичні основи електротехніки" п. 10.2, 10.3, 10.6.

Лабораторна робота 6

Тема: Дослідження трифазного кола при з‘єднанні зіркою

Мета роботи : Одержати навичку в збиранні трифазного кола при з’єднанні споживачів зіркою і вивчити основні співвідношення між фазними струмами і напругами та лінійними струмами і напругами при з'єднані споживачів зіркою

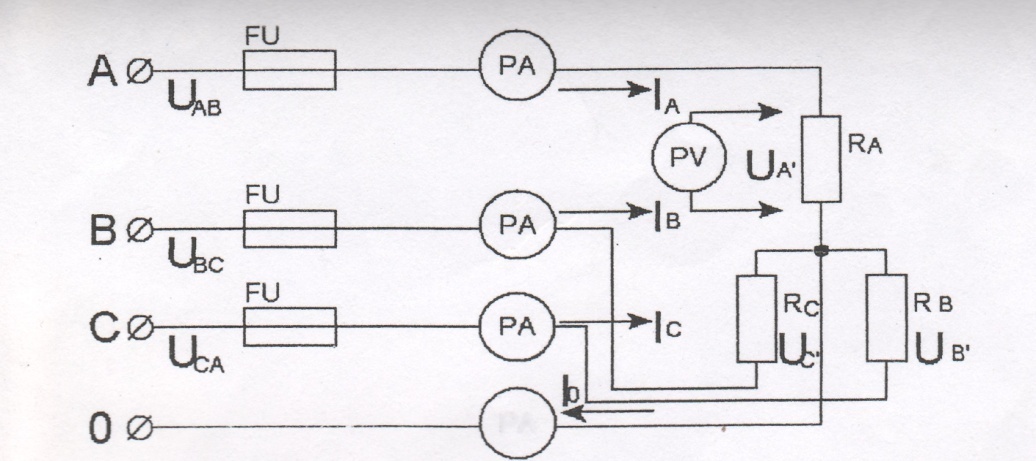

Принципова схема кола

Прилади і матеріали:

1. Лампові реостати - 3 шт

2. Амперметр на 1-2 А – 3 шт

3. Амперметр на 1А – 1 шт

4. Вольтметр на 75-600 В

5. Електричне живлення від автотрансформатора 0-250 в

6. З’єднувальні провідники - 12 шт

Хід виконання роботи

1. Підібрати необхідну апаратуру для виконання роботи і її технічні дані записати в таблицю 1.

2. Зібрати електричне трифазне коло згідно схеми і дати її для перевірки викладачеві.

3. Виконати виміри в трьох режимах роботи кола згідно таблиці вимірів.

4. Дані вимірів записати в таблицю 2.

5. Відповісти на контрольні питання.

6. Побудувати векторні діаграми.

Таблиця 1 - Технічні дані приладів

№ п/п	Назва приладу	Заводський номер	Вимірювана величина	Система	Різновидність вимірюваного струму	Межі вимірювання	Ціна поділки	Клас точності	Тип приладу	Робоче положення
1
2
3

\

Таблиця 2 – дані вимірювань

Режим роботи

Виміряно

Розраховано

UAB

UBC

UCA

UA

UB

UC

U0

IA

IB

IC

I0

ZA

ZB

ZC

PA

PB

PC

P

Рівномірний

Нерівномір-ний без нуля

Нерівномір-ний з нулем

Примітка: Співвідношення між струмами обчислити тільки при рівномірному навантаженні.

Контрольні питання

1. Що таке симетричне навантаження?

2. Що таке зміщення нейтралі та як його знайти?

3. Як зміняться напруги на фазах споживача, якщо станеться обрив лінійного проводу?

4. Як зміниться напруга на фазах споживача, якщо станеться коротке замикання однієї з фаз
