Лабораторна робота 5

Тема: Дослідження розгалуженого кола змінного струму і резонансу струму

Мета: Навчитися складати електричні схеми і вивчити властивості розгалужених кіл змінного струму і явища резонансу струмів

Прилади і матеріали:

1. Амперметр на 1-2А - 2 шт

2. Амперметр на 2А – 1 шт

3. Вольтметр на 75 - 600 в

4. Ватметр на 1 - 2 А, 150 - 300 В

5. Котушка індуктивності

6. Батарея конденсаторів

7. З 'єднувальні провідники - 12 шт

8. Джерело живлення: автотрансформатор 0 - 250 В

Таблиця 1 - Технічні дані приладів

№ п/п	Назва приладу	Заводський номер	Вимірювана величина	Система	Різновидність вимірюваного струму	Межі вимірювання	Ціна поділки	Клас точності	Тип приладу	Робоче положення
1
2
3

Хід виконання роботи

1. Підібрати прилади до роботи і записати їх технічні дані в таблицю 1.

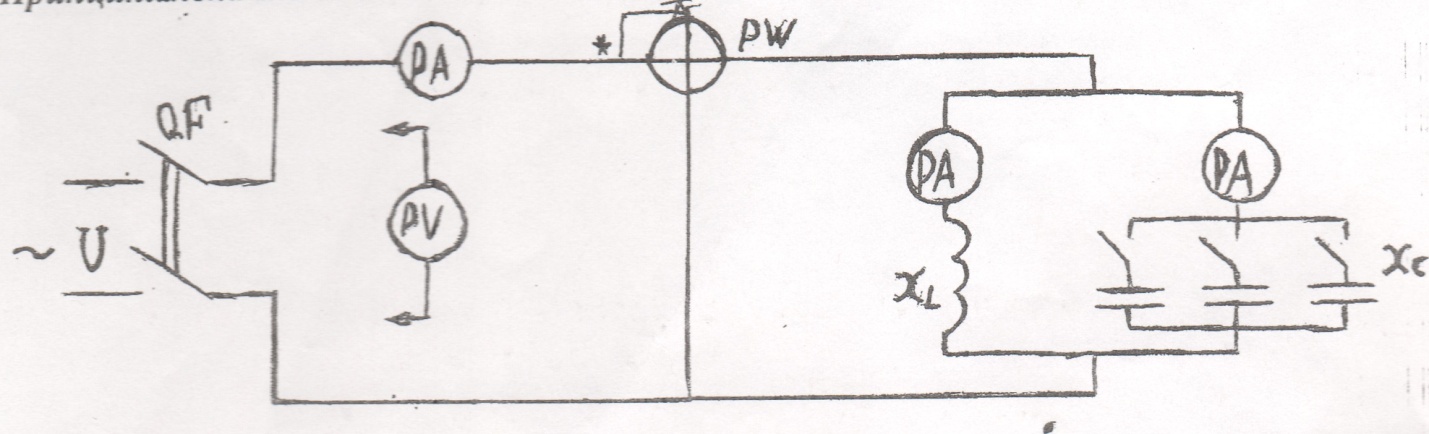

2. Зібрати схему кола і запросити викладача для її перевірки.

3. Згідно таблиці 2 вимірювань виконати вимірювання вказаних в ній величини для трьох режимів:

1) х₁, < х_c (I₁>I_с) 2) х₁= х_с (I₁=І_с) 3) x₁, > х_с (I₁<I_С)

Для одержання вказаних режимів роботи кола змінювати ємність батареї конденсаторів при постійному значенні індуктивного опору.

4. Виконати розрахунки вказаних в таблиці величин.

№ п\п

Виміряно

Розраховано

І

U

IL

IC

P

Z

RK

XL

XC

L

C

S

XL>XC

XL=XC

XL<XC

Таблиця 2
