Зібрати схему і запросити викладача для перевірки.
3. Ввімкнути автомат і зняти вольт-амперну характеристику I = f (U) лампи
накалювання ( нелінійного опору ) потужністю 100 Вт, для чого за допомогою потенціометра встановити різні напруги : 50, 60, 70, 80, 90, 100, 110 і для кожного і них записати в таблицю значення струму.
4. Відповідно п.2 занести в таблицю, дані для другого нелінійного опору (лампи 150 Вт ).
5. Дані вимірів занести в таблицю 2.
Таблиця
2 - Дослідні дані
№ п\п |
Виміряно |
|||
Перша лампа накалювання |
Друга лампа накалювання |
|||
U, В |
І,А |
U,В |
І,А |
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
|
4 |
|
|
|
|
5 |
|
|
|
|
6 |
|
|
|
|
7 |
|
|
|
|
6. За даними таблиці побудувати вольт-амперну характеристику в одному масштабі для обох нелінійних опорів. Графіки I = f (U) краще будувати на міліметровому аркуші.
Контрольні питання
Чим відрізняється лінійний опір від нелінійного?
Як будуються ВАХ нелінійних елементів?
Рекомендована література
Попов В.С. "Теоретичні основи електротехніки" п. 3 9-3.10.
Лабораторна
робота 4
Тема:Дослідження нерозгалуженого змінного струму і резонансу напруг
Мета: Навчитися складати електричні схеми і вивчити властивості нерозгалужених кіл змінного струму і явища резонансу напруг
Прилади і матеріали:
Амперметр на 1-2А
Вольтметр на 75-600В
Ламповий реостат
Ватметр на 1-2А, 150-300В
Котушка індуктивності
Батарея конденсаторів
З’єднувальні провідники – 10 шт
Джерело живлення: автотрансформатор 0-250В

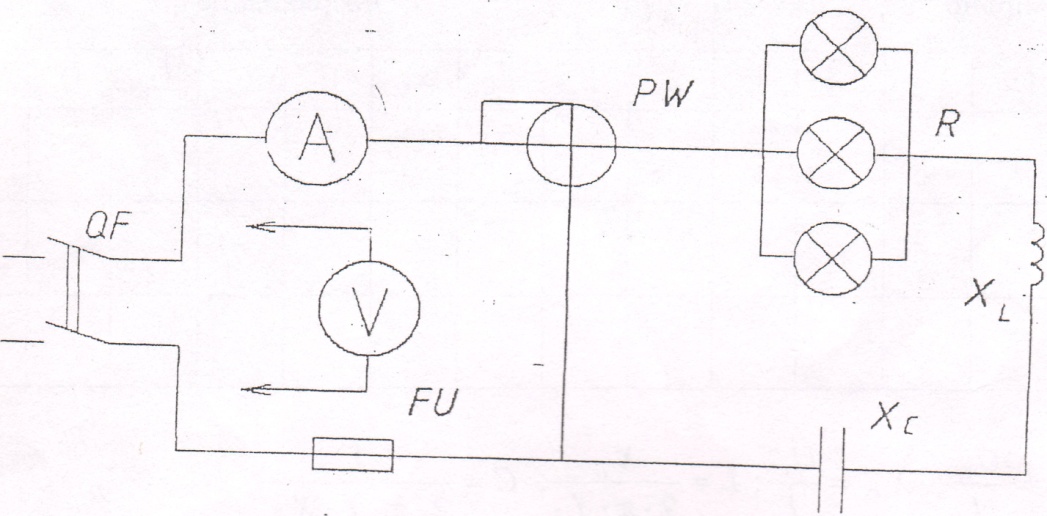

Принципова схема кола
Хід виконання роботи
1. Підібрати прилади для роботи і записати їх технічні дані в таблицю 1.
2. Зібрати схему кола і запросити викладача для перевірки.
3. Згідно таблиці 2 вимірювань вказаних в ній величин для трьох режимів:
1)XL>XC,(UL>UC)
2) XL=XC,(UL=UC)
3) XL<XC,(UL<UC)
Для одержання вказаних режимів роботи кола змінювати ємність батареї
конденсаторів при постійних значеннях активного і індуктивного опорів.
4. Виконати розрахунки вказаних в таблиці величин.
Таблиця 1 - Технічні дані приладів
№ п/п |
Назва приладу |
Заводський номер |
Вимірювана величина |
Система |
Різновидність вимірюваного струму |
Межі вимірювання |
Ціна поділки |
Клас точності
|
Тип приладу |
Робоче положення |
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
Таблиця 2 - Дослідні дані
№ п\п |
Виміряно |
Розраховано |
||||||||||||||||
І |
U |
UA |
UL |
UC |
UP |
P |
Z |
R |
XL |
XC |
L |
C |
UP |
Q |
S |
φ |
||
XL>XC,(UL>UC) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
XL=XC,(UL=UC) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
XL<XC,(UL<UC) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Z
=
;
R =
;
XL=
;
Xc
=
;
L=
;
C=
;
UP=
│UL-Uc│
Примітка: Налаштування кола в резонанс проводити зміною ємності, добиваючись максимального значення струму і потужності.
Q=
UP
;
S= U
I;
=arctg
Відповісти на питання:
1. Який характер має коло, частота струму якого більше резонансної і коли менше резонансної?
2. Побудувати векторні діаграми.
