 Лабораторна
робота 1
Лабораторна
робота 1
Тема: Дослідження нерозгалуженого кола постійного струму
Мета: Одержати навички збирання електричних схем з послідовним з’єднанням
резисторів і перевірити властивості цього виду з'єднання

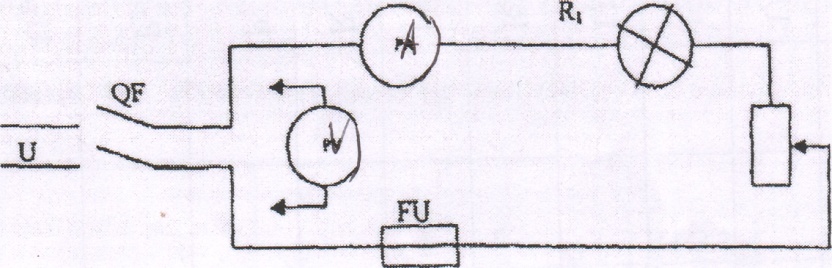

Електрична схема

Прилади і матеріали:
1. Повзунковий реостат па 100 Ом
2. Ламповий реостат на 100 Вт
3. Амперметр 1-2 А
4. Вольтметр на 75 - 600 В
5. Електричне живлення від автотрансформатора 0-250 В
6. З'єднувальні провідники
Хід роботи
1. Підібрати необхідні прилади для електричної схеми для електричної схеми і записати їх технічні дані в таблицю 1.
Таблиця 1 - Технічні дані приладів
|

 № п/п |

 Назва приладу | Заводський номер | Вимірювальна величина | Система | Різновидність вимірюваного струму | Межі вимірювання | Ціна поділки | Клас точності 1 | Тип приладу | Робоче положення |
| 1 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
2. Зібрати схему і запросити викладача для перевірки.
3. Вивести опір реостата і виміряти струм в двох точках кола і упевнитися,
що він однаковий в цих точках.
4. Виміряти струм і напругу в трьох положеннях повзунка реостата
(виведений, на середині і повністю введений ).
Дані вимірів занести в таблицю.

Таблиця 2 - Дослідні дані
| № п\п | Виміряно | Розраховано | Примітки | ||||||||||||
| І,А | І1,А | U1,B | U2,B | U,B | U,B | Rе,Ом | R1,Ом | R2,Ом | Р1,Вт | Р2,Вт | U1/U2 | R1/R2 | |||
| 1 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
| 2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
| 3 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
5. Вирахувати всі величини, вказані в таблиці 2 і перевірити по формулам:
а) I=I1;
б) U=U1+U2;
в) Re=R1+R2;
         г)

 ;
;
         д)
R1= ;
  R2=
;
  R2= ;
;
е) P1=U1·I; P2=U2·I.
- Як зміниться напруга U і струм I в електричні схемі, якщо послідовно з резисторами R1 і R2 включити ще один резистор R3?
- Як зміняться при цьому загальний опір R?
Рекомендована література
1. Попов В.С. "Теоретичні основи електротехніки" п. 2.2
 Лабораторна
робота  2
Лабораторна
робота  2
Тема: Дослідження розгалуженого кола постійного струму
Мета: Одержати навички збирання електричних схем з паралельним з’єднанням
резисторів і перевірити властивості цього виду з'єднання

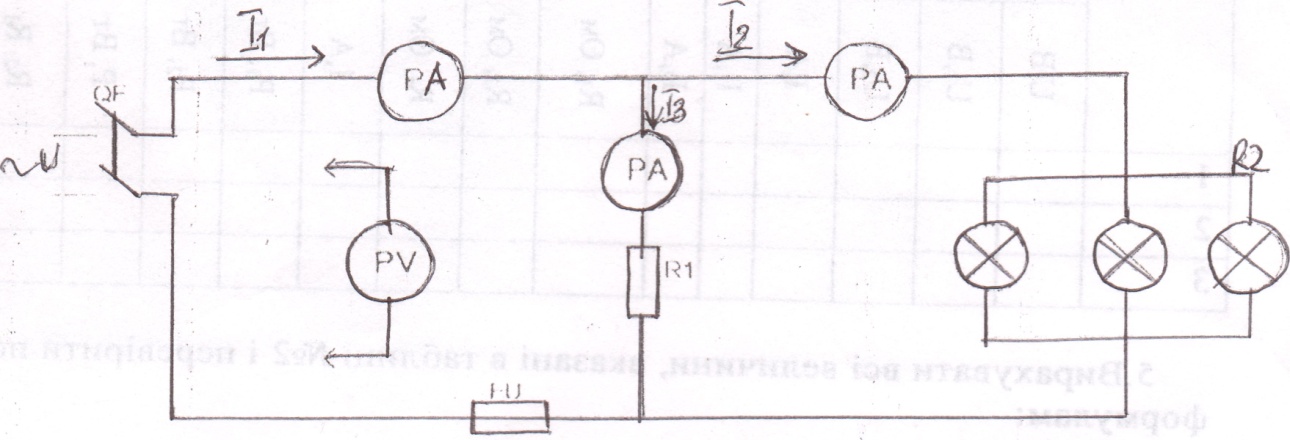

Електричиа схема

Прилади і матеріали:
1. Повзунковий реостат на 100 Ом
2. Ламповий реостат па 100 Вт
3. Амперметр 1 -2 А
4. Вольтметр на 75-600В
5. Електричне живлення від автотрансформатора 0-250 в
6. З’єднувальні провідники
Хід роботи
І. Підібрати необхідні прилади для електричної схеми для електричної схеми і записати їх технічні дані в таблицю 1.
Таблиця 1 - Технічні дані приладів
|

 № п/п |

 Назва приладу | Заводський номер | Вимірювана величина | Система | Різновидність вимірюваного струму | Межі вимірювання | Ціна поділки | Клас точності
 | Тип приладу | Робоче положення |
| 1 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 3 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
2 Зібрати схему і запросити викладача для перевірки.
3.Виміряти напругу: U1, U2, U3, струми: для трьох випадків: при двох лампах накалювання, чотирьох і п'яти лампах при постійному опорі реостата, який потрібно включити як постійний опір.
що він однаковий в цих точках.
4. Дані занести в таблицю 2.
Таблиця 2 - Дослідні дані
|

 № п\п | Виміряно | Розраховано | ||||||||||||||
| U,B | U1,B | U2,B | I,A | I1,A | I2,A | R1,Ом | R2,Ом | Rе,Ом | I,A | P1,Вт | P2,Вт | P,Вт | R1/R2 | I1/I2 | ||
| 1 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
| 2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
| 3 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 | |
5. Вирахувати всі величини, вказані в таблиці 2 і перевірити по формулам:
а) U=U1=U2;
б) I=I1+I2;
в)
 R1= =
= ;
;
г)

 =
= ;
;
д) P=U.I=P1+P2;
е)
 R1= ;
  R
=
;
  R
= .
.
Контрольні питання
1.Як зміняться струми I, I1, I2, якщо в схемі паралельно підключити ще один резистор R3?
2.Як зміниться при цьому еквівалентний опір Re?
Рекомендована література
1. Попов В.С. "Теоретичні основи електротехніки" п. 2-3.
Лабораторна робота 3
Тема: Зняття вольт-амперної характеристики нелінійного елемента і
перевірка графічного методу розрахунку
Мета: Одержати навички збирання електричних схем з нелінійними колами
постійного струму і навчитися будувати ВАХ нелінійних елементів

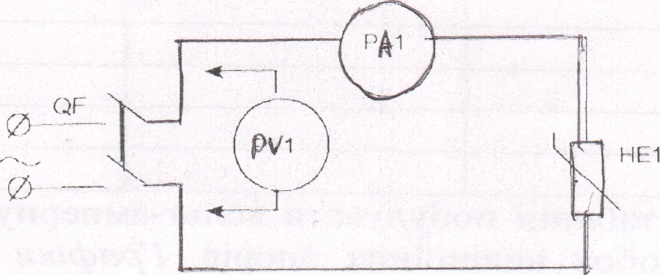

Електрична схема

Прилади і матеріали:
1. Амперметр 1 А
2. Вольтметр 300 В
З. Лампи накалювання 100 Вт, 150 Вт
4. Джерело постійної напруги
5. З’єднувальні провідники
Хід роботи
- Підібрати необхідні прилади для електричної схеми для електричної схеми і записати їх технічні дані в таблицю І.
Таблиця 1 - Технічні дані приладів
|

 № п/п |

 Назва приладу | Заводський номер | Вимірювана величина | Система | Різновидність вимірюваного струму | Межі вимірювання | Ціна поділки | Клас точності | Тип приладу | Робоче положення |
| 1 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 2 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
