Контрольні питання
Які магнітні величини Вам знайомі ?
Якими методами визначається магнітний потік ?
В яких одиницях вимірюється магнітний потік ?
Від чоо залежить величина магнітного потоку ?
Література
Электрические измерения под. ред. В.Н.Малиновского с. 321-325.
Лабораторна робота 10
Тема: Одержання магнітних характеристик магнітом’яких матеріалів
Мета: Навчитися одержувати магнітні характеристики магнітом’яких матеріалів
Визначення магнітних характеристик за допомогою електронно- променевого осцилографа. Осцилографічний метод дослідження магнітних матеріалів на змінному струмі зручний тим, що дає змогу візуально спостерігати динамічні петлі, а також вимірювати магнітні характеристики у широкому діапазон і частот.
Схему установки для визначення магнітних характеристик осцилографічним методом подано на рис. і.
Установка складається з електронно-променевого осцилографа, на вхід вертикального відхилення якого У подано напругу з виходу інтегруючого ланцюжка, а на вхід горизонтального відхилення X — напругу u1 пропорційну намагнічуючому струму ii. Намагнічуючий струм можна змінювати за допомогою регулятора напруги Т і вимірювати амперметром. Об'єкт дослідження — кільцевий зразок з обмотками ω1 і ω2.
Напруга u1=i1R1, або з врахуванням
u1=LR1H1/ω1,
тобто
напруга, яка подається на вхід
горизонтального відхилений, пропорційна
миттєвим значенням напруги.
В
обмотці
2
наводиться е. р. с.
е2 =ω2dΦ/dt=ω2sdB/dt
Опір
резистора R2
вибирають досить великим, щоб можна
було знехтувати рештою опорів у цьому
колі; тому струм дорівнює: i2=
Напруга
на конденсаторі: ис
=
∫dB=
1,
тобто
U
на вході
вертикального
відхилення пропорційна миттєвим
значенням індукції.
Отже, на екрані електронно-променевого осцилографа відтворюватиметься залежність миттєвих значень індукції від миттєвих значень напруженості поля, а це й є петля гістерезису.
Для розрахунку значень H, і В, за осцилограмою необхідно знати масштаби по горизонталі та вертикалі mx і mv, В/см. Тоді за відомими абсцисами і о динатами вимірюваної точки lт і 1 (см), неважко визначити Н1, і В1,. Похибка вимірювання магнітних характеристик осцилографічним методом становить кілька процентів.

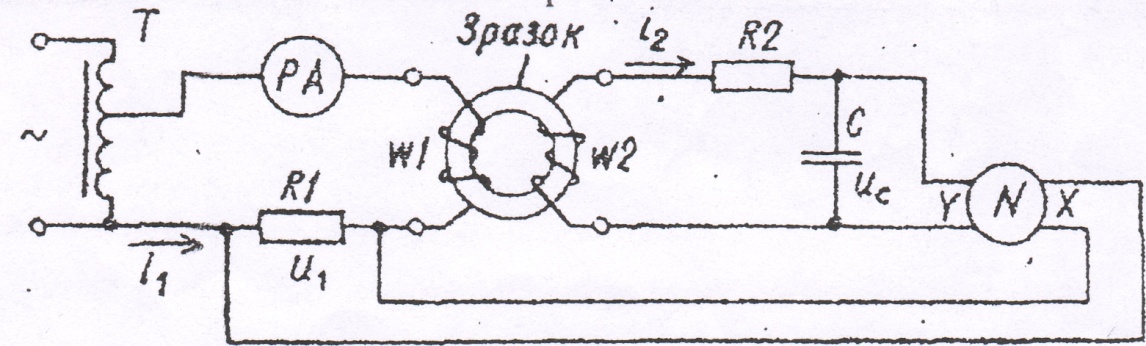

Рис. 1 Схема установки для дослідження магнітних матеріалів
осцилографічним методом
