Лабораторна робота 6
Тема: Вимірювання активної потужностр в однофазних і трьохфазних колах
Мста: Навчитись вмикати ватметр для вимірювання активної потужності та засвоїти методику вимірювання активної потужності в трифазних колах з допомогою двох ватметрів
Прилади та обладнання:
Амперметр на 1 А - 3 шт
Ватметр на 1 А, 300 В - 2 шт
Вольтметр на 300 В - 1 шт
Ламповий реостат - 3 шт
Порядок виконання роботи
1 .Ознайомитись з основним технічними характеристиками електроприладів, що використовуються в роботі і занести в таблицю 1.
Таблиця 1 – Технічні характеристики приладів
№ п/п |
Назва приладу |
Заводський номер |
Вимірювана величина |
Система |
Різновидність вимірюваного струму |
Межі вимірювання |
Ціна поділки |
Клас точності |
Тип приладу |
Робоче положення |
||||
1 |
|
|
|
|
|
|
|
|||||||
2 |
|
|
|
|
|
|
|
|||||||
3 |
|
|
|
|
|
|
|
2. Скласти електричне коло згідно схеми рис. 1 для вимірювання потужності в однофазному колі змінного струму. Після перевірки ЛАТРом U=220 В і зняти два заміри при різних кількостях ламп. Порівняти результати дослідів. Чому змінилась потужність кола?
Рис. 1 - Схема кола для вимірювання потужності в однофазному колі
змінного струму
Одержані результати замірів занести в таблицю 2.
Таблиця 2 – Дослідні дані
-
Виміряно
Розраховано
№ п/п
U
І
Р
Р'=U·I·cosφ
В
А
Вт
Вт
cosφ =1
Порівняти величини потужності Р і Р'. Зробити висновки.
Скласти коло згідно схеми рис.2 для вимірювання активної потужності в трифазному колі. Ватметри ввімкнені по схемі Арона (схема парних ватметрів), споживачі з’єднані зіркою.
Рис. 2 – Схема Арона
Після перевірки кола викладачем ввімкнути трифазну напругу і виконати заміри для двох випадків при рівномірному і нерівномірному навантаженні.
Дані занести в таблицю 3.
Таблиця 3 – Дослідні дані
№ п\п |
Виміряно |
Розраховано |
|||||||||
IA |
IB |
IC |
UA |
UB |
UC |
P1 |
P2 |
P=P1+P2 |
P=PA+PB+PC |
||
А |
А |
А |
В |
В |
В |
Вт |
Вт |
Вт |
Вт |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Після зняття даних коло розібрати.
4. Підрахувати активну потужність трифазного кола двома методами:
а) за допомогою показів ватметрів P=P1+P2;
б) за допомогою формул P=PA+PB+PC ,
де PA = UA IA cosφA;
PB = UB IB cosφB;
PC = UC IC cosφC; cosφ=1
Порівняти одержані результати і зробити висновки.
Зміст звіту
Назва та мета роботи
Таблиця для прикладів
Схеми рис1 і рис. 2
Таблиці1-3 з результатами замірів і обчислень
Необхідні формули і підрахунки
Відповісти на контрольні питання
Контрольні питання
Яку будову має ватметр електродинамічної системи?
Як ввімкнути ватметр в коло?
Література
Электрические измерения под ред. В.Н.Малиновского с. 275-286.
В.С. Попов «Электрические измерения» п. 8.1, 8.2, 8,5.
Лабораторна робота 7
Тема: Облік активної енергії в однофазних і трифазних колах
Мета: Вивчити схему вмикання в електричне коло однофазного і трифазного лічильника. Навчиться виконувати облік активної енергії в однофазних і трифазних колах.
Прилади та обладнання:
Вольтметр на 300 В 1-шт
Амперметр на 1 А-3 шт
Лічильник однофазний та трьохфазний
Ламповий реостат - 3 шт
Порядок виконання роботи
Ознайомитися з прибором та занести їх технічні характеристики в таблиці 1 і 2.
Таблиця І -Технічні характеристики приладів
№ п/п |
Назва приладу |
Заводський номер |
Вимірююча величина |
Система |
Різновидність вимірюючого струму |
Межі вимірювання |
Ціна поділки |
Клас точності |
Тип приладу |
Робоче положення |
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
Дані за лічильником СО і САЗ занести в таблицю 2.
Таблиця 2 -Технічні дані лічильників
№ п/п |
Заводський номер |
Вимірююча величина |
Система |
Різновидність вимірюючого струму |
Межі вимірювання |
Клас точності |
Тип приладу |
Номінальний струм |
Номінальна напруга |
Передаточне число |
Робоче положення |
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|

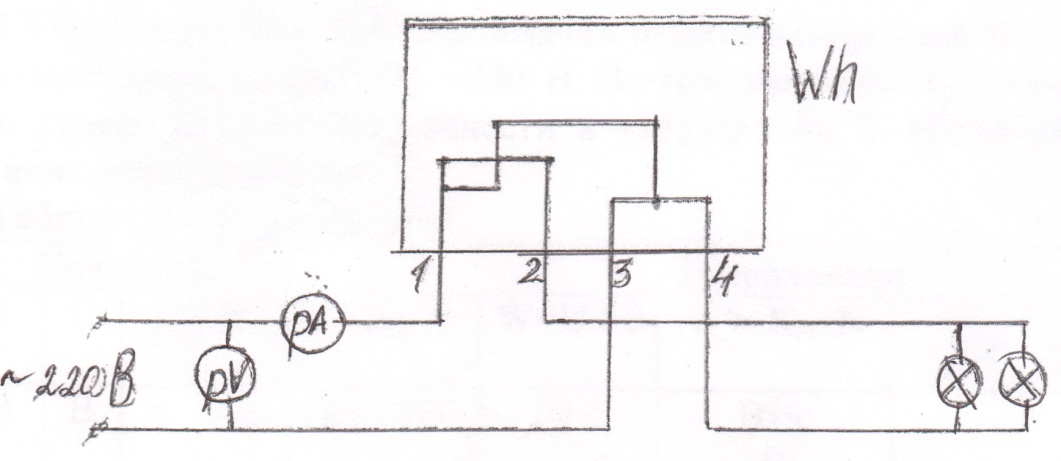

Рис. 1 – Ввімкнення лічильника СО
Скласти коло згідно схеми рис. 1 і ввімкнення однофазного лічильника
3. Після перевірки кола викладачем подати напругу в коло. За допомогою ЛАТРа виставити напругу U=220 В. За три хвилини підрахувати кількість обертів диска. Дані досліду занести в табл. 3. Після зняття напруги електричне коло розібрати.
Таблиця 3 – Дослідні дані
-
№
п\п
Виміряно
Розраховано
I
U
t
N
Кн
W=U I c
W=Кн N
σ =
100%
A
B
c
об
(Вт с)/об
Вт с
Вт с В
%
1
4. По передаточному числу лічильника визначити номінальну сталу. По показам лічильника підрахувати споживану енергію, а по значенню струму, напруги U та часу t - дійсну енергію.
Одержані результати порівняти між собою і знайти відносну похибку досліду.
Дані розрахунків занести в таблицю 3.
С
класти коло згідно схеми рис. 2 для обліку активної енергії трифазної мережі.

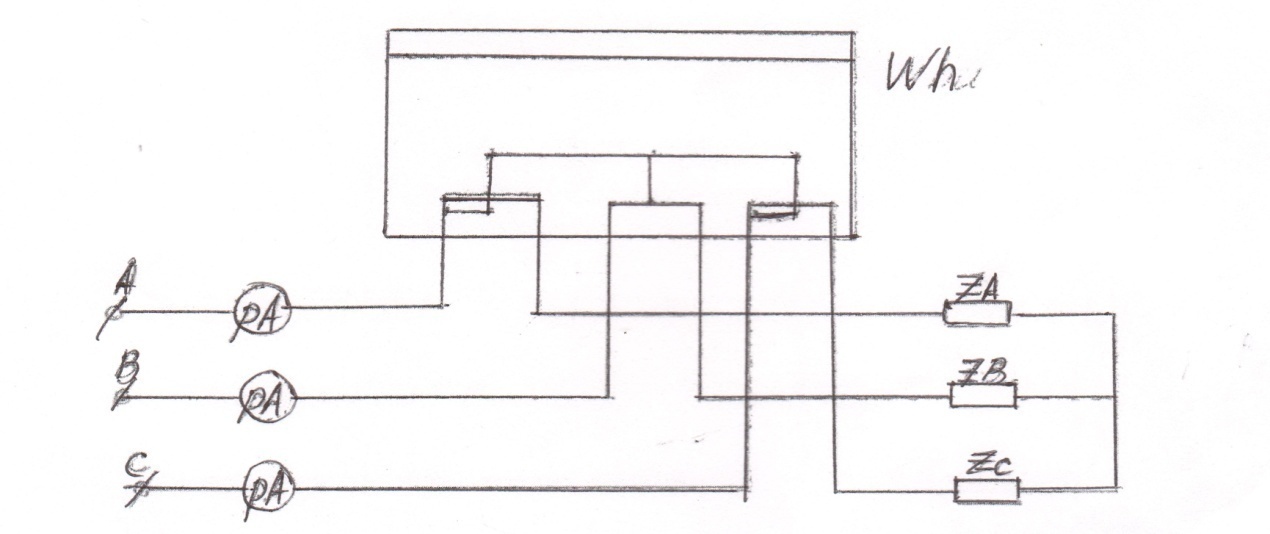

Рис. 2 - Схема кола для обліку активної енергії трифазної мережі Zа,Zb,Zc- лампові реостати (по 5 ламп в кожному). Після перевірки кола викладачем, ввімкнути трифазну напругу, встановити рівномірне навантаження і на протязі трьох хвилин підрахувати кількість обертів диска лічильника. Заміряти фазні струми і напруги. Дані замірів занести в таблицю 4, після чого зняти напругу, а коло розібрати.
Таблиця 4 - Дослідні дані
№ п / п |
La |
Lb |
Lc |
t |
Ua |
Ub |
Uc |
N |
Кн |
W=Кн N |
Wa |
Wb |
Wc |
|
σ = 100% |
А |
А |
А |
с |
В |
в |
в |
об. |
Вт с/об |
Вт с |
Вт c |
Вт с |
Вт c |
Вт c |
% |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6. По передаточному числу визначити номінальну сталу лічильника Кн. Підрахувати зареєстровану енергію W і дійсну енергію W', а також відносну похибку. Дійсна енергія W' знаходиться як сума енергії де WA = UА ІА t, W = WA+ WB+ Wc
Розраховані дані занести в таблицю 4.
Зміст звіту
Назва та мета роботи
Схема рис. 1 і рис. 2
Таблиці 1, 2 ,3, 4 з даними і розрахунками
Необхідні формули і підрахунки
Контрольні запитання
Нарисувати схему включення CO, САЗ
Будова СО і САЗ
В чому різниця СО і САЗ
Що таке передаточне число
Як знайти номінальну сталу лічильника?
Що таке компенсатор тертя лічильника і компенсатор зсуву фаз?
Література
«Електричні вимірювання» під редакцією В.Н. Малиновського с. 295- 306
B.C. Попов «Електричне вимірювання» & 9-2, 9-3
Лабораторна робота 8
Тема: Вимірювання коефіцієнта потужності і частоти змінного струму
Мета: Ознайомитись зі схемою вмикання фазометра і частотоміра. Вивчити методику вимірювання коефіцієнта потужності і частоти змінного струму.
Прилади та обладнання:
Амперметр на 1 А - 3 шт
Вольтметр на 300 В - 1 шт
Ватметр на І А, 300 В - 2 шт
Фазометр - І шт
Ламповий реостат-3 шт
Катушка індуктивності - 3 шт
З'єднувальні провідники - 15 шт
Порядок виконання роботи
Ознайомитись з приладами, необхідними для виконання лабораторної роботи і записати їх технічні характеристики в таблицю 1.
Таблиця 1 -Технічні характеристики приладів
№ п/п |
Назва приладу |
Заводський номер |
Вимірююча величина |
Система |
Різновидність вимірюючого струму |
Межі вимірювання |
Ціна поділки |
Клас точності |
Тип приладу |
Робоче положення |
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
Для фазометра визначити генераторні і робочі затискачі послідовної і паралельної котушки. Ознайомитись зі шкалою приладу і його можливі зміни границь вимірювання.
2. Зібрати коло, згідно схеми рисунок 1 для вимірювання коефіцієнта- потужності і частоти змінного струму для однофазного струму Після перевірки кола викладачем, ввімкнути напругу і ЛАТРом встановити напругу в колі 200 В. Виконати два заміри коефіцієнта потужності при різній кількості ламп в ламповому реостаті ( 2 шт, 5 шт).
Дані вимірювання записати в таблицю 2

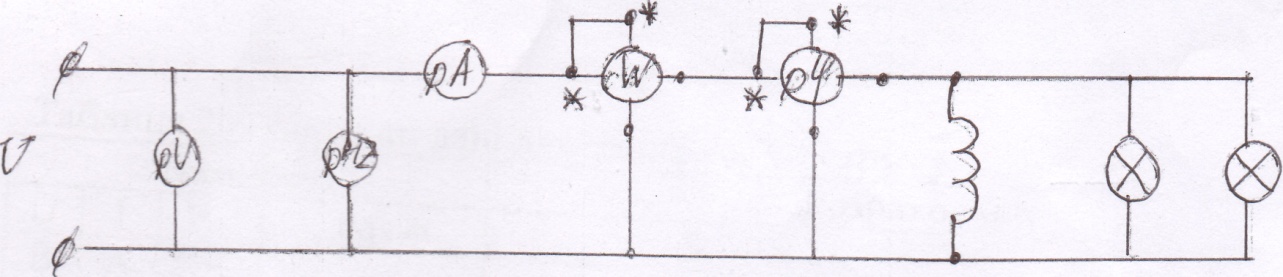

Рис. 1 - Схема кола для вимірювання коефіцієнта потужності частоти змінного струму для однофазного струму
Таблиця 2 – Дослідні дані для однофазного струму
-
№
п/п
Виміряно
Розраховано
U
I
Р
f
cosφ
S
cosφ
В
А
Вт
Гц
В А
Підрахувати коефіцієнт потужності згідно замірів по формулі:
сos
φ
=
=
і порівняти з величиною cos φ, одержаною за допомогою фазометра.
Дані розрахунків занести в таблицю 2.
4. Скласти коло згідно схеми рис. 2 для вимірювання потужності в трифазних колах при рівномірному навантаженні. Після перевірки кола викладачем ввімкнути трифазну напругу, встановити по фазам рівномірне навантаження і записати покази приладів у таблицю 3.
Рис. 2 – Схема кола для вимірювання коефіцієнта потужності
в трифазних колах.
Таблиця 3 – дослідні дані для трифазного струму
-
№
п\п
Виміряно
Розраховано
Uф
Iф
Р'
Р''
Р
S
cosφ
В
А
Вт
Вт
Вт
В А
5. Виконати обчислення коефіцієнта потужності безпосередньо за допомогою замірів по формулі
cosφ = ; P = Р'- P''; S=3·Uф Iф
Дані обчислення занести в таблицю 3.
Після перевірки даних викладачем, коло розібрати
