3.1 Краткое описание программной среды проектирования
Multisim представляет собой электронное схематическое захвата и моделирование программа, которая является частью программ расчет цепи, вместе с Ultiboard . Multisim является одним из немногих программ, схемотехника, чтобы используют оригинальную Berkeley SPICE на основе программного обеспечения для моделирования. Multisim изначально была создана компания под названием Electronics Workbench, которая в настоящее время является подразделением из National Instruments . Multisim включает микроконтроллер моделирование (ранее известная как MultiMCU), а также интегрированные импорта и экспорта функции к печатной плате макета программного обеспечения в люкс, Ultiboard .
Multisim широко используется в академических и промышленных кругов для цепей образования, электронного эскизного проектирования и моделирования SPICE.

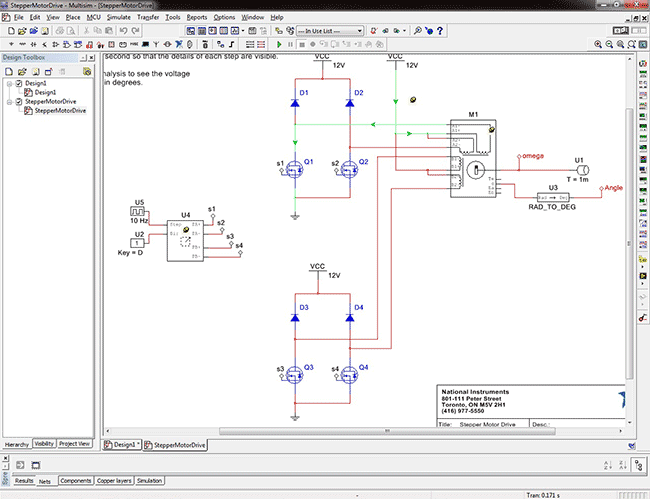

MultiSim – средство разработки и моделирования электронных схем. NI Multisim позволяет создать схему, используя обширную библиотеку компонентов, и эмулировать поведение интегральной схемы с помощью стандартного промышленного симулятора SPICE. Начиная с версии 10.1 в Multisim интегрирован MCU Module, позволяющий добавить в SPICE-эмулированную интегральную схему микроконтроллер и программировать его на С или Ассемблере. Эту возможность оценят студенты, научившись работать с микроконтроллерами Intel/Atmel 8051/8052 и Microchip PIC16F84a. Модуль позволяет эмулировать работу интегральной схемы с микроконтроллером и различными дополнительными устройствами: RAM, ROM, клавиатурой, а также графическими и буквенно-цифровыми жк дисплеями.
3.2 Реализация основных алгоритмов в среде проектирования
Главная особенность NI Multisim – простой наглядный интерфейс, мощные средства графического анализа результатов моделирования, наличие виртуальных измерительных приборов, копирующих реальные аналоги. Библиотека элементов содержит более 2000 SPICE-моделей компонентов National Semiconductor, Analog Devices, Phillips, NXP и других производителей. Присутствуют электромеханические модели, импульсные источники питания, преобразователи мощности. Инструмент Convergence Assistant автоматически исправляет параметры SPICE, корректируя ошибки моделирования. NI Multisim выпускается в двух вариантах – Professional и Education.
Версия Multisim Education предназначена для учебных заведений и включает в себя обучающие курсы, подготовленные аппаратные решения и рабочие учебники. Основная задача – закрепить теоретический материал, наглядно продемонстрировав работу тех или иных законов и процессов в реальных проектах. Для этого помимо интерактивных компонентов программа способна взаимодействовать с аппаратными платформами NI myDAQ (библиотека контрольно-измерительного оборудования) и NI ELVIS (виртуальный инструментарий для учебной мастерской), что делает возможным создание целых виртуальных лаборатории систем управления, энергетики, мехатроники и силовой техники.[4]
Заключение
Курсовая работа должна способствовать закреплению, углублению и обобщению знаний, полученных студентами по данной и смежным дисциплинам на лекциях, практических занятиях, в лабораториях и на производственной практике, воспитанию навыков самостоятельной творческой работы, ведения инженерных расчетов и технико-экономического анализа.
В ходе курсовой работы были приобретены навыки пользования справочной литературой, ГОСТами, едиными нормами и укрупненными показателями, таблицами.
Задачи которые были рассмотрено:
– принцип работы цифрового измерителя плотности;
– принципиальные и структурные схемы цифрового измерителя плотности;
– программная среда для цифрового измерителя плотности.
Список использованных источников
1. Мышляева И.М. Цифровая схемотехника.-М.:Академия, 2009.- 40 с.
2. Джон Ф. Уэйкерли. Проектирование цифровых устройств, том 1.-М.: Посмаркет,2009.-543 с.
3. Джон Ф. Уэйкерли. Проектирование цифровых устройств, том 2.- М.: Постмаркет,2009.-528 с.
4. Билибин К.И., Власов А.И., Журавлева Л.В. и др.; Под общ.ред. Шахнова В.А. Информатика в техническом университете – М.:Издательство МГТУ им. Н.Э.Баумана, 2005. – 568 с.
5. http://www.findpatent.ru/patent/230/2308019.html
6. http://rudocs.exdat.com/docs/index-572547.html
Приложение А
(информационное)
Схема цифрового измерителя плотности
