Структурная схема цифрового измерителя плотности
В случае предварительной записи реализаций случайного процесса аппаратурные погрешности могут быть уменьшены до значений, обусловленных конечной длительностью реализации и нестационарностью (показана на рисунке 4).

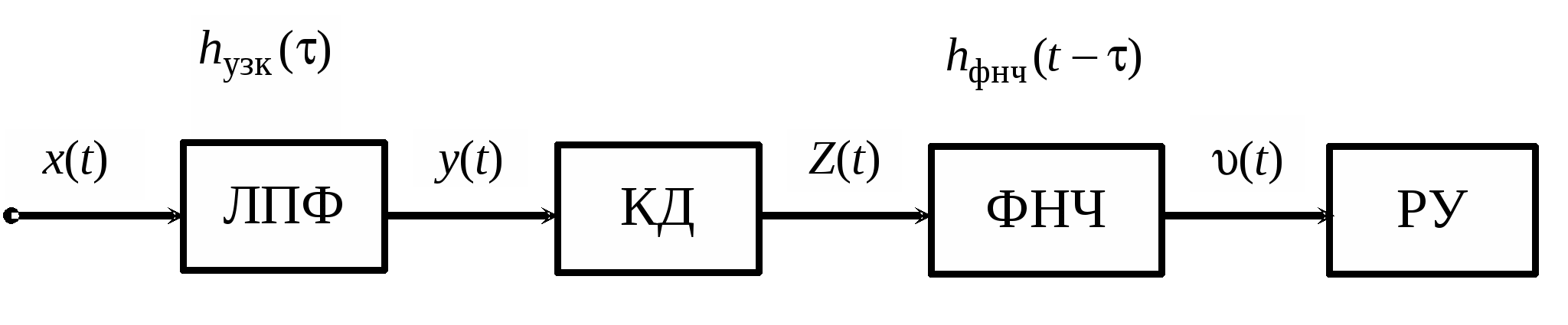

Рисунок 4 - Функциональная схема измерителя спектральной плотности мощности
Методом фильтрации: hузк(τ) и hфнч(t – τ) – импульсная переходная характеристика линейного полосового (узкополосного) фильтра ЛПФ и фильтра низких частот ФНЧ-интегратора;
КД – квадратичный детектор;
– РУ – регистрирующее устройство.
Плотность (плотность однородного тела или средняя плотность неоднородного) находится по формуле:
,
(1)
где m — масса тела, V — его объём; формула является просто математической записью определения термина «плотность», данного выше.
При вычисления плотности газов эта формула может быть записана и в виде:
где М — молярная масса газа, — молярный объём (при нормальных условиях равен 22,4 л/моль).
Как правило, при уменьшении температуры плотность увеличивается, хотя встречаются вещества, чья плотность ведёт себя иначе, например, вода, бронза и чугун. Так, плотность воды имеет максимальное значение при 4°C и уменьшается как с повышением, так и с понижением температуры относительно этого числа.
При изменении агрегатного состояния плотность вещества меняется скачкообразно: плотность растёт при переходе из газообразного состояния в жидкое и при затвердевании жидкости. Правда, вода является исключением из этого правила, её плотность при затвердевании уменьшается.[6]
3 Проектирование
Проектирование – деятельность человека или организации по созданию проекта, то есть прототипа, прообраза предполагаемого или возможного объекта, состояния; комплекта документации, предназначенной для создания определённого объекта, его эксплуатации, ремонта и ликвидации, а также для проверки или воспроизведения промежуточных и конечных решений, на основе которых был разработан данный объект.
Проектирование может включать несколько этапов от подготовки технического задания до испытания опытных образцов. Объектом проектирования является проект материального предмета. Понятие проектирования не включает в себя стадию реализации проекта. Проектирование обладает своей методологией, которая включает структуру деятельности, принципы и нормы деятельности, субъектов, объект и его модели, методы и другие. Этап проектирования предназначен для выработки и детализации модели разрабатываемого устройства.
Перечень необходимых компонент, их названия и назначения определяются в зависимости от выбранного способа построения модели ПП и, в первую очередь, от выбранной методики программирования (например, структурное программирование или объектно-ориентированное). Каждая из этих методик имеет свои способы построения модели ПП.
Результаты проектирования представляются в виде описания компонент проектирования по определенному набору атрибутов.
