Определение шума в критической точке пешеходной зоны.
Уровень шума в узловой точке определяется по формуле:
где
Кп – коэффициент принимаемый в зависимости от поверхности земли:
Для поверхности земли с кустарниками и деревьями Кп=1.4-1.2;
Для поверхности с газоном Кп=1.1;
Для разрыхлённой поверхности Кп=1.0;
Для поверхности покрытой асфальтом, льдом и водой Кп=0.9-0.8;
Lm-уровень шума на магистрали;
lп- расстояние от магистрали.
Таблица 7.
Расчет уровня шума в жилой застройке в узловых точках без учёта зданий
№ п/п |
Расстояние от магистралей до узловых точек с учётом 7.5м М1 |
Расстояние от магистралей до узловых точек с учётом 7.5м М2 |
№ точки |
Магистраль М1 |
Магистраль М2 |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
32,25 |
67,25 |
П |
80 – 1.1×10 lg(32,25/7,5)=73,03 |
89 – 1.1×10 lg(67,25/7,5)=78,52 |
Таблица 8.
№ точки |
Разность Lm1 и Lm2, дБ А |
Надбавка, дБА |
Итог, дБА |
1 |
2 |
3 |
4 |
П |
78,52-73,03=5,49 |
1,2 |
79,72 |
Расчетный уровень звука от нескольких источников шума определяется энергетическим суммированием уровней. Сложение ведется последовательно, начиная с самых высоких уровней. Определяется разность двух вкладываемых уровней, находится соответствующая добавка по табл. 6. Затем добавку прибавляем к большему из складываемых уровней. См. схема 1.
Расчет и построение звуковой тени от зданий на внутриквартальную застройку.
Длина звуковой тени рассчитывается по формуле
где:
b-длина проекции здания на магистрали (м);
λ-длинна волны.
где:
с-скорость звука (м/с) – 340м/с;
f-частота (Гц) – 250Гц.
Длина звуковой тени для жилого дома №1:
От магистрали М1
От магистрали М2
Длина звуковой тени для жилого дома №2:
От магистрали М1
От магистрали М2
Длина звуковой тени для жилого дома №3:
От магистрали М1
От магистрали М2
Длина звуковой тени для жилого дома №4:
От магистрали М1
От магистрали М2
Длина звуковой тени для жилого дома №5:
От магистрали М1
От магистрали М2
Определение снижения шума в узловых точках в пределах звуковых теней
Для определения относительного шума за счёт экранирования создаётся расчётная схема взаимоположения источника шума и расчётной точки. В пределах площади тени, применяем расчётную точку h=1.5м. Источником шума от проезжей части улицы принимаем точку на высоте 1м от поверхности покрытия.
При расчете снижения уровня звука за экранирующими сооружениями бесконечной длины от транспортных потоков учитываем ряд зависимостей в следующей последовательности:
Вычерчиваем в масштабе М1:1000 принципиальную схему расположения источника шума экранирующего сооружения и расчетной точки.
После расчета величин а, b, c, определяем разность длин путей прохождения звукового луча (d) в соответствии со схемами экранов по формуле:
Данные заносим в таблицу 11.

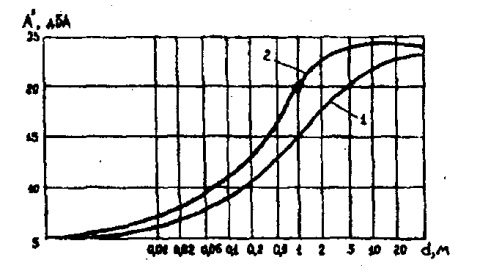

В зависимости от величины d и вида источника шума определяем величину снижения уровня звука АБ экраном бесконечной длины. График для определения снижения уровня звука экраном: (1 – транспортные потоки; 2 – точечные источники) согласно рис. 2..
Рис. 2. График снижения уровня звука экраном
Вычерчиваем в масштабе М1:1000 принципиальную схему расположения экрана и расчетной точки в плане.
Опускаем перпендикуляр из расчетной точки на экран, соединяем прямыми линиями расчетную точку с краями экрана.
Определяем
углы
и
между перпендикуляром и линиями,
соединяющими точку с краями экрана.
Вычисляем длину d.
По рис.2 определяем снижение уровня
звука экранам АБ.
Данные заносим в таблицу 12.
В
зависимости от величины углов
и
и от АБ
определяем величину снижения уровня
звука экраном
и
по табл. 9. Данные заносим в таблицу 12.
В зависимости от разницы и определяем по табл.6 поправку W и суммируем её с меньшей из величин и . Данные заносим в таблицу 12.
Определенный
реальный уровень звука
вычитаем из уровня шума в узловой точке.
Данные заносим в таблицу 12.
Таблица 9.
Снижение уровня звука за экраном
|
Угол |
||||||||
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
|
Фактическое снижение уровня звука за экраном |
|||||||||
6 |
1,2 |
1,7 |
2,3 |
3,0 |
3,8 |
4,5 |
5,1 |
5,7 |
6,0 |
8 |
1,7 |
2,3 |
3,0 |
4,0 |
4,8 |
5,6 |
6,5 |
7,4 |
8,0 |
10 |
2,2 |
2,9 |
3,8 |
4,8 |
5,8 |
6,8 |
7,8 |
9,0 |
10,0 |
12 |
2,4 |
3,1 |
4,0 |
5,1 |
6,2 |
7,5 |
8,8 |
10,2 |
11,7 |
14 |
2,6 |
3,4 |
4,3 |
5,4 |
6,7 |
8,1 |
9,7 |
11,5 |
13,3 |
16 |
2,8 |
3,6 |
4,5 |
5,7 |
7,0 |
8,6 |
10,4 |
12,4 |
15,0 |
18 |
2,9 |
3,7 |
4,7 |
5,9 |
7,3 |
9,0 |
10,8 |
13,0 |
16,8 |
20 |
3,2 |
3,9 |
4,9 |
6,1 |
7,6 |
9,4 |
11,3 |
13,7 |
19,7 |
22 |
3,3 |
4,1 |
5,1 |
6,3 |
7,9 |
9,8 |
11,9 |
14,5 |
20,7 |
24 |
3,5 |
4,3 |
5,8 |
6,5 |
8,2 |
10,2 |
12,6 |
15,4 |
22,6 |
Lэкр.
макс.,
дБА
Таблица 10.
Поправка к разности эффектов снижения уровня звука
Разность между
Lэкв дБА |
0 |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 и более |
W, дБА |
0,0 |
0,8 |
1,5 |
2,0 |
2,4 |
2,6 |
2,8 |
2,9 |
3,0 |
1
и
Lэкв
2,
Таблица 11.
№ точки |
a, м |
b, м |
c, м |
, м |
Б1 |
39,899 |
108,176 |
102,247 |
45,83 |
В1 |
35,283 |
156,381 |
152,245 |
39,42 |
Б3 |
63,907 |
101,932 |
152,245 |
13,59 |
В2 |
60,610 |
164,056 |
152,257 |
72,41 |
Таблица12.
№ т-к |
А/, дБА |
|
|
Lэкр. , дБА |
Lэкр. , дБА |
Разность между Lэкв 1 и Lэкв 2, дБА |
W, дБА |
L, дБА |
Уровень шума в узловой точке, дБА |
Уточненный, дБА |
Б1 |
23,5 |
32 |
54 |
0 |
5,2 |
5,2 |
1,2 |
1,2 |
80,98 |
79,78 |
В1 |
23,5 |
33 |
57 |
0 |
5,8 |
5,8 |
1,0 |
1,0 |
76,43 |
75,43 |
Б3 |
22 |
31 |
45 |
0 |
3,3 |
3,3 |
1,8 |
1,8 |
76,94 |
75,14 |
В2 |
23,5 |
90 |
90 |
23,5 |
23,5 |
0 |
0,0 |
23,5 |
75,43 |
51,93 |
