3 Конструкторская часть

3.1 Расчет размерных цепей

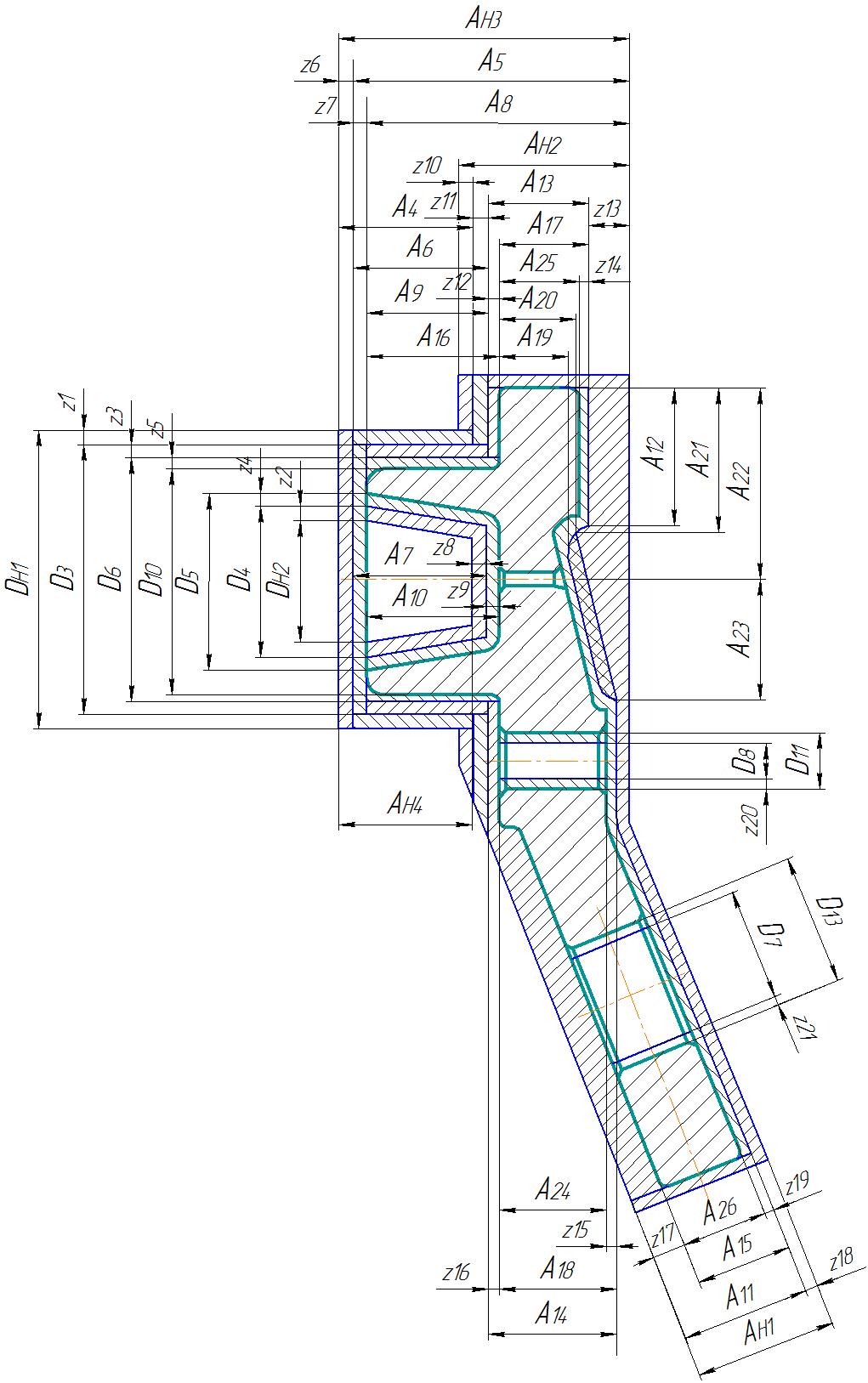

Эскиз совмещенных переходов

Расчет линейных размерных цепей

РЦ №1

а) Определение допусков на составляющие звенья размерной цепи:

A₂₆=17_-0,24 мм- конструкторский размер

z₁₉ = А₁₅ – A₂₆, следовательно А₁₅= z₁₉+ A₂₆, тогда: А₁₅ ≈17+ 0,5 = 17,5 мм

Для 9 квалитета:

esА₁₅ = 0 мкм

eiА₁₅ = -43 мкм.

б) Определение минимального значения припуска на выполнение соответствующего технологического перехода ([1], стр.22, табл.3, стр.24, табл.4):

z_19min= Rz` + T` + ∆Ф`=0,08 мм.

в) Определение номинального значения операционного припуска:

z₁₉ = z_16min – eiА₁₅ + esA₂₆

z₁₉ = 0,08 - (-0,043) + 0= 0,123 мм.

г) Определение значения неизвестного составляющего звена:

А₁₅ = 17+0,123 =17,123 мм → 17,15_-0,043 мм,

z₁₉ =17,15 - 17 = 0,15 мм.

РЦ №2

а)A₂₄ =19_-0,52 мм

z₁₅ = А₁₈ – A₂₄

А₁₈ =A₂₄ +z₁₅

А₁₈ ≈19+ 0,5 =19,5 мм

esА₁₈ = 0 мкм

eiА₁₈ = -52 мкм.

б)z₁₅= Rz` + T` + ∆Ф`

в)z₁₅= z_15min – eiА₁₈ + esA₂₄

z₁₅ = 0,08 - (-0,052) + 0=0,132 мм.

г)А₁₈ =19+0,132 =19,132 мм → 19,18_-0,052 мм

z₁₅ =19,18 –19 =0,18 мм.

РЦ №3

а) A₂₅ =16_-0,24 мм

z₁₄ = А₁₇ – A₂₅

А₁₇ =A₂₅ +z₁₄

А₁₇ ≈16+ 0,5 =16,5 мм

esА₁₇ = 0 мкм

eiА₁₇ = -43 мкм.

б) z₁₄= Rz` + T` + ∆Ф`

в) z₁₄= z_14min – eiА₁₇ + esA₂₅

z₁₄ = 0,08 - (-0,043) + 0=0,123 мм.

г) А₁₇ =16+0,123 =16,123 мм → 16,15_-0,043 мм

z₂₆ =16,15 – 16 =0,15 мм.

РЦ №4

а) A₁₆=35±0,4 мм

z₁₂ = А₁₆ – A₉

А₉ =A₁₆ - z₁₂

А₉ ≈35 - 1 =34 мм

ЕsА₉ = +100 мкм

ЕiА₉= 0 мкм.

б) z_12min= Rz` + T` + ∆Ф`

в) z₁₂ = z_12min – ЕiA₁₆ + ЕsА₉

z₁₂ = 0,15 - (-0,4) + 0,1=0,65 мм.

г) А₉ = 35 - 0,65 =34,35 мм → 34,3^+0,1 мм

z₁₂= A₁₆ – А₉

z₁₅ =35 – 34,3 =0,7 мм.

РЦ №5

а) A₁₅=17,15_-0,043 мм

z₁₇ = А₁₁ – A₁₅

А₁₁ =A₁₅ + z₁₇

А₁₁ ≈17,15 + 1 =18,15 мм

esА₁₁ = 0 мкм

eiА₁₁ = -84 мкм.

б) z_17min= Rz` + T` + ∆Ф`

в) z₁₇ = z_17min – eiA₁₁ + esА₁₅

z₁₇ = 0,15 - (-0,084) + 0=0,99 мм.

г) А₁₁ = 17,15 + 0,99 =18,14 мм → 18,2_-0,084 мм

z₁₇ =18,2 – 17,15 =1,05 мм.

РЦ №6

а) A₁₁ =18,2_-0,084 мм

z₁₈ = А_Н1 – A₁₁

А_Н1 = A₁₁ +z₁₈

А_Н1 ≈18,2+2 =20,2 мм

esА_Н1 = +0,5 мм

eiА_Н1 = -0,8 мм.

б) z₁₈= Rz` + T` + ∆Ф`

в) z₁₈= z_18min – eiА_Н1 + esA₁₁

z₁₈ = 0,3 - (-0,8) +0= 1,1 мм.

г) А_Н1 = 18,2+1,1 = 19,3 мм → 20 мм

z₁₈ = 20 – 18,2 =1,8 мм.

РЦ №7

а) A₁₈ =19,18_-0,052 мм

z₁₆ = А₁₄ – A₁₈

А₁₄ = z_{16 +}A₁₈

А₁₄ ≈19,18+1 =20,18 мм

esА₁₄ = 0 мкм

eiА₁₄ = -84 мкм.

б) z₁₆= Rz` + T` + ∆Ф`

1. z₁₆= z_16min – eiА₁₄ + esA₁₈

z₁₆ = 0,15 - (-0,084) +0= 0,234 мм.

в) А₁₄ =19,18+ 0,234 =19,414 мм → 19,4_-0,084 мм

z₁₆ =19,4 – 19,18 =0,22 мм.

РЦ №8

а) A₁₇ =16,15_-0,043 мм

z₁₂ = А₁₃ – A₁₇

А₁₃ = z_{12 +}A₁₇

А₁₃ ≈16,5+0,7 =16,85 мм → 16,85_-0,07 мм

РЦ №9

а) A₉=34,3^+0,1 мм

z₇ = А₆ – A₉

А₆ = z₇+A₉

А₆ ≈ 34,3+1 =35,3 мм

EsА₆ = +100 мкм

EiА₆ = 0 мкм.

б) z₇= Rz` + T` + ∆Ф`

в) z₇= z_7min – ЕiА₆ + ЕsA₉

z₇ = 0,15 - (0) +(+0,1)= 0,25 мм.

г) А₆ = 34,3+0,25 =34,55 мм → 34,5^+0,1 мм

z₂₅ = 34,5 –34,3 =0,2 мм.

РЦ №10

а) A₁₀=35±0,4 мм

z₉ = А₁₀ – A₇ – z₇

А₇ = А₁₀ – z₇ – z₉

А₇ ≈35-0,2 - 1 = 33,8 мм

ЕsА₇ = +100 мкм

ЕiА₇= 0 мкм.

б) z_9min= Rz` + T` + ∆Ф`

в) z₉ = z_9min – ЕiA₁₀ + ЕsА₇+z₇

z₉= 0,15 - (-0,4) +0,1+ 0,2=0,85 мм.

г) А₇ = 35- 0,85 - 0,2= 33,95 мм →33,9^+0,1 мм

z₉ =35- 33,9 - 0,2 = 0,9 мм.

РЦ №11

а) A₆= 34,5^+0,1 мм

A₁₃=16,85_-0,07 мм

z₁₃ = А₅ – A₆ – A₁₃

А₅ = А₆ + A_{13 +}- z₁₃

А₅ ≈ 34,5 + 16,85 + 1 = 52,35 мм

еsА₅ = 0 мкм

еiА₅ = -190 мкм.

б) z_13min= Rz` + T` + ∆Ф`

в) z₁₃ = z_13min – eiA₅ + esА₆+ esА₁₃

z₁₃= 0,3 - (-0,19) +0,1+ 0=0,59 мм.

г) А₅ = 34,5 + 16,85 + 0,59= 51,94 мм →52_-0,19 мм

z₁₃ = 52 – 34,5 – 16,85 = 0,65 мм.

РЦ №12

а) A₅ = 52_-0,19 мм

z₆ = А_Н3 – A₅

А_Н3 =A₅ + z₆

А_Н3 ≈ 52 + 2 = 54 мм

esА_Н3 = +0,5 мм

eiА_Н3= -0,8 мм.

б) z_6min= Rz` + T` + ∆Ф`

в) z₆ = z_6min – eiA_Н3 + esА₅

z₆ = 0,6 - (-0,8) + 0 = 1,4 мм.

г) А_Н3 = 52+1,4 = 53,4 мм → 54 мм

z₆ = 54 – 52 = 2 мм.

РЦ №13

а) A₇= 33,9^+0,1 мм

z₈ = А₇ – A_Н4 + z₆

А_Н4 = А₇ – z₈ + z₆

А_Н4 ≈ 2 + 33,9 -2 = 33,9 мм

ЕsА_Н4 = +0,8 мм

ЕiА_Н4 = -0,5 мм.

б) z_8min= Rz` + T` + ∆Ф`

в) z₈ = z_8min – ЕiA₇ + ЕsА_Н4 + z₆

z₈ = 0,6 - (0) + (+0,8) + 2 = 3,4 мм.

г) А_Н4 = 2 + 33,9 – 3,4 = 32,5 мм →32 мм

z₈ = 2 + 33,9 - 32 = 3,9 мм.

РЦ №14

а) A₆= 34,5^+0,1 мм

z₁₁ = А₆ – A₄ + z₆

А₄ = А₆ – z₁₁ + z₆

А₄ ≈ 2 + 34,5 - 2 = 34,5 мм

ЕsА₄ = +0,25 мм

ЕiА₄ = 0 мм.

б) z_11min= Rz` + T` + ∆Ф`

в) z₁₁ = 0,6 - (0) + (+0,25) + 2 = 2,85 мм.

г) А₄ = 2 + 34,5 – 2,85 = 33,65 мм →33,5^+0,25 мм

z₁₁ = 2 + 34,5 – 33,5 = 3 мм.

РЦ №15

а) A₁₃ = 16,85_-0,07 мм

z₁₀ = А_Н2 – A₁₃ – z₁₃ – z₁₁

А_Н2 = A₁₃ + z₁₃+ z₁₀+ z₁₁

А_Н2 ≈ 16,85 + 2 + 3 + 0,65 = 22,5 мм

еsА_Н2 = +0,5 мм

еiА_Н2 = -0,8 мм.

б) z_10min= Rz` + T` + ∆Ф`

в) z₁₀ = z_10min – eiA_Н2 + esА₁₃+ z₁₃+ z₁₁

z₁₀ = 0,6 - (-0,8) +0+ 0,65 + 3 = 5,05 мм.

г) А_Н2 = 16,85 + 3 + 0,65 + 5,05= 25,55 мм → 26 мм

z₁₀ = 26 – 16,85 – 0,65 - 3 = 5,5 мм

Расчет диаметральных размерных цепей

РЦ №1

а) Определение допусков на составляющие звенья размерной цепи:

D₁₃ =41,99^+0,015 мм- конструкторский размер

z₂₁ = D₁₃/2 – D₇/2 , следовательно D₇ =D₁₃ - 2z₂₁, тогда:

D₇ ≈ 41,99 - 0,5*2 = 40,99 мм

Для 9 квалитета:

ЕsD₇ = +62 мкм

ЕiD₇ = 0 мкм.

б) Определение минимального значения припуска на выполнение соответствующего технологического перехода ([1], стр.22, табл.3, стр.24, табл.4):

z_21min= Rz` + T` + ∆Ф`=0,15 мм.

в) Определение номинального значения операционного припуска:

z₂₁ = z_21min – ЕiD₁₃/2 + ЕsD₇/2

z₂₁ = 0,15 - (0) + 0,031 = 0,181 мм.

г) Определение значения неизвестного составляющего звена:

D₇ = 41,99 - 2*0,181 = 41,628 мм → 41,6^+0,062 мм.

z₂₁ = (41,99 – 41,6)/2= 0,195 мм.

РЦ №2

а) D₁₁ =15±0,2 мм

z₂₀ = D₁₁/2 – D₈/2

D₈ = D₁₁ - 2z₂₀

D₈ ≈ 15 - 1 = 14 мм

ЕsD₈ = +0,07 мм

ЕiD₈ = 0 мм.

б) z_20min= Rz` + T` + ∆Ф`.

в) z₂₀ = z_20min – ЕiD₁₁/2 + ЕsD₈/2

z₂₀ = 0,3 - (-0,1) + 0,035= 0,435 мм.

г) D₈ = 15 – 0,87 = 14,13 мм → 14,1^+0,07 мм

z₂₀ = (15 – 14,1)/2= 0,45 мм.

РЦ №3

а) D₁₀=59,96_-0,02 мм

z₅ = D₆/2– D₁₀/2

D₆ = D₁₀ + 2z₄

D₆ ≈ 59,96 + 1 = 60,96 мм

еsD₆ = 0 мкм

еiD₆ = -74 мкм.

б) z_5min= Rz` + T` + ∆Ф`.

в) z₅ = z_5min – еiD₆/2 + еsD₁₀/2

z₅ = 0,15 - (-0,037) + 0= 0,187 мм.

г) D₆ = 59,96 + 2*0,187 = 60,334 мм → 60,4_-0,074 мм

z₅ = (60,4 – 59,96)/2= 0,22 мм.

РЦ №4

а) D₆ =60,4_-0,074 мм

z₃ = D₃/2– D₆/2

D₃ = D₆ + 2z₃

D₃≈ 60,4 + 2 = 62,4 мм

еsD₃ = 0 мм

еiD₃= -0,12 мм.

б) z_3min= Rz` + T` + ∆Ф`.

в) z₃ = z_3min – еiD₃/2 + ЕsD₆/2

z₃ = 0,3 - (-0,06) + 0= 0,36 мм.

г) D₃ = 60,4 + 0,72= 61,12 мм → 61,2_-0,12 мм

z₃ = (61,2 -60,4)/2= 0,4мм.

РЦ №5

а) D₃ =61,2_-0,12 мм

z₁ = D_Н1/2– D₃/2

D_Н1 = D₃ + 2z₁

D_Н1≈ 61,2 + 2 = 63,2 мм

еsD_Н1 = +0,5 мм

еiD_Н1 = -0,8 мм.

б) z_1min= Rz` + T` + ∆Ф`.

в) z₁ = z_1min – еiD_Н1/2 + еsD₃/2

z₁ = 0,6 - (-0,04) + 0= 1 мм.

г) D_Н1 = 61,2 + 2= 63,2 мм → 64 мм

z₁ = (64 – 60,9)/2= 1,55 мм.

РЦ №6

а) D₅ =52±0,4 мм

z₄ = D₅/2– D₄/2

D₄ = D₅ - 2z₄

D₄≈ 52 - 1 = 51 мм

ЕsD₄ = +0,12 мм

ЕiD₄ = 0 мм

б) z_4min= Rz` + T` + ∆Ф`

в) z₄ = z_4min – ЕiD₅/2 + ЕsD₄/2

z₄ = 0,3 – (-0,2) + 0,06= 0,76 мм

г) D₄ = 52 - 1,52= 50,48 мм → 50,4^+0,12 мм

z₄ = (52 – 50,4)/2= 0,8 мм

РЦ №7

а) D₄ =50,4^+0,12 мм

z₂ = D₄/2– D_Н2/2

D_Н2 = D₄ - 2z₂

D_Н2 ≈ 50,4 - 2 = 48,4 мм

ЕsD_Н2 = +0,8 мм

ЕiD_Н2 = -0,5 мм.

б) z_2min= Rz` + T` + ∆Ф`.

в) z₂ = z_2min – ЕiD₄/2 + ЕsD_Н2/2

z₂ = 0,6 - (0) + 0,4= 1 мм.

г) D_Н2 = 50,4 - 2= 48,4 мм → 48 мм

z₂ = (50,4 – 48)/2= 1,2мм
