4.3.3. Заходи щодо забезпечення електробезпеки в дільниці

Проектом передбачається наступні заходи щодо забезпечення електронебезпеки в лущильній дільниці, зокрема:

• застосувати у приміщенні електросвітильники закритого типу;

• застосувати на лущильних верстатах масляні вмикачі (вимикачі);

• електропровідники в фанерному цеху установити у подвійній ізоляції;

• запроектувати нові контури захисного заземлення.

Розрахунок захисного заземлення

Мета заземлення – понизити до безпечної величини напругу відносно землі, яка може виникнути на металевих частинах обладнання при проходженні ізоляції.

Вихідні дані для розрахунку:

• глибина залягання контура h = 65 см;

• довжина заземлювача, l = 250 см;

• матеріал заземлювачів – металеві труби діаметром 4 см;

• ширина з’єднувальної смуги b = 5 см;

• допустимий опір R_д = 4 Ом.

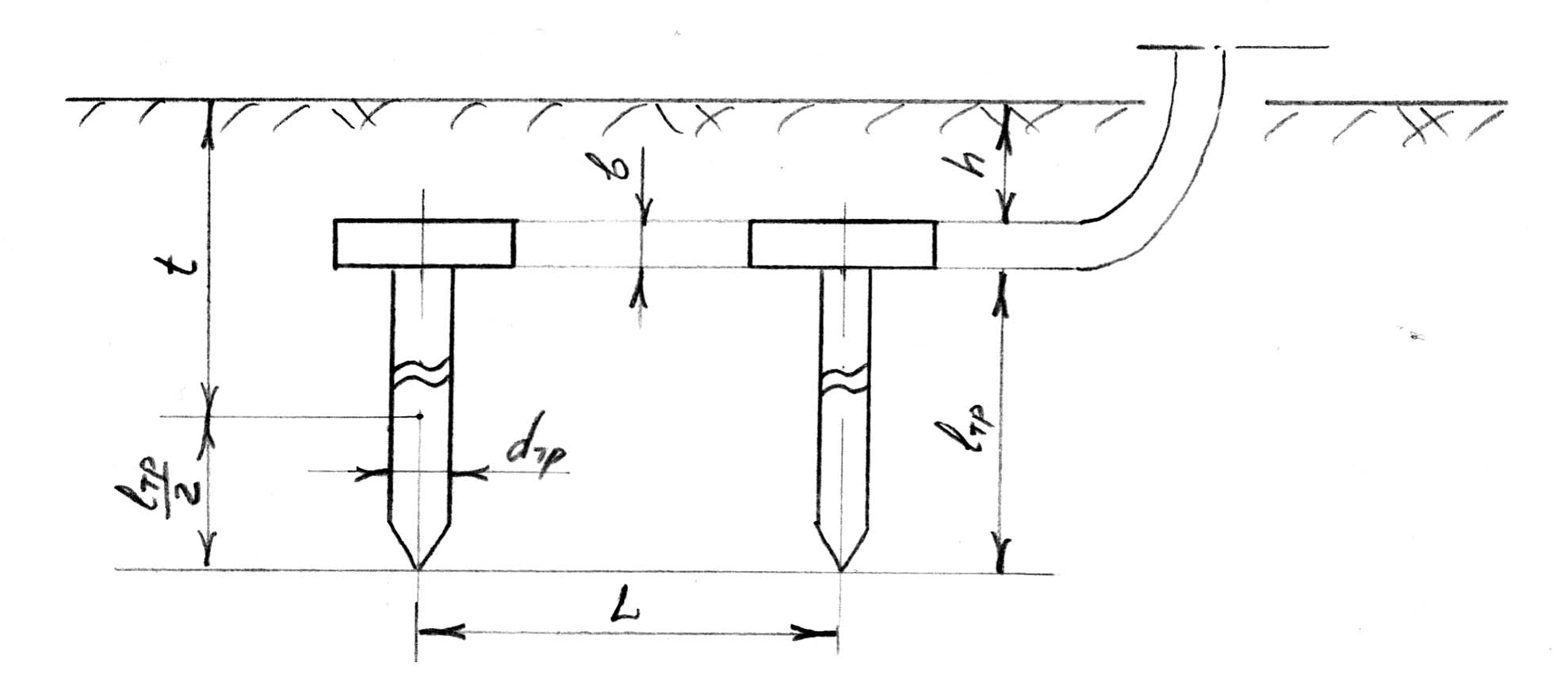

Рис. 4.1. Схема захисного заземлення

1. Визначаємо питомий опір ґрунту

Омсм

Визначаємо підвищуючі коефіцієнти для трубчастих заземлювачів К_тр і для смуги К_см, які враховують зміну опору ґрунту в різні пори року в залежності від опадів

К_тр = 2,5 К_см = 1,4

2. Визначаємо розрахунковий питомий опір ґрунту для труб з врахуванням К_тр і з’єднувальної смуги з врахуванням К_см:

_роз.тр.=_таблК_тр, Омсм;

_роз.см.=_таблК_см, Омсм;

_роз.тр.=2,5110⁴=2,510⁴ Омсм;

_роз.см = 1,4110⁴=1,410⁴_, Омсм;

3. Визначаємо опір розтікання струму трубчатого заземлювача.

(4.22)

де - питомий опір грунту,

- відстань від поверхні землі до середини заземлювача, см

, см (4.23)

см

4. визначаємо потрібну кількість трубчастих заземлювачів без врахування коефіцієнта екранування

шт (4.24)

Приймаємо 12 заземлювачів.

5. Визначаємо відстань між заземлювачами

м

де с = 1 – для стаціонарних занурених заземлень.

6. Визначаємо коефіцієнт екранування трубчастих заземлювачів при числі заземлювачів 12 і відношенні с = 1.

_е.тр.=0,55

7. Визначаємо необхідну кількість трубчастих заземлювачів з врахуванням коефіцієнта екранування

шт (4.25)

де R_mp - опір заземлення, Ом

Приймаємо 21 заземлювач.

8. По прийнятій кількості трубчастих заземлювачів визначаємо розрахунковий опір розтікання струму

,Ом (4.26)

9. Визначаємо довжину з’єднувальної смуги

(4.27)

см

10. Визначаємо опір з’єднувальної смуги

(4.28)

де - довжина смуги, см; - питомий опір розтікання струму всієї системи заземлювача, Ом·см.

Визначаємо опір розтікання всієї системи заземлювача

(4.29)

Система заземлення забезпечує надійний захист і відповідає вимогам ПУЕ.

4.4. Заходи щодо покращення пожежної безпеки на дільниці

Проектом передбачається впровадити автоматично діючі спрінклерні установки. В даний час на дільниці функціонує водопровідна система з гідрантами.

Крім цього передбачаємо для гасіння зовнішньої пожежі дільниці мотопомпу М 600, яка буде подавати воду з водопровідної мережі або з критого водоймища.

Об’єм водоймища, де зберігається недоторканий запас води для гасіння зовнішніх пожеж, визначають за формулою

, м³ (4.30)

де n – кількість можливих пожеж, вибираємо при площі дільниці S_ц  2 га n = 1; g – секундна витрата води, вибираємо в залежності від будівельного об’єму будівлі (V_б= 15552 м³) і категорії пожежної безпеки В. Для цих даних маємо g = 20 л/с; Т – розрахунковий час гасіння пожежі = 3 год.

м³

Для гасіння пожежі на початковій її стадії на дільниці передбачаємо пінні та вуглекислотні вогнегасники ОПХ-10 і ОУ-8

Загальну кількість вогнегасників визначаємо в залежності від площі цеху і нормативної площі, на якій умовно можна загасити пожежу (S_н=50…100 м²)

% (4.31)

Приймаємо 29 вогнегасників, з яких 15 пінних і 14 вуглекислотних вогнегасників.
