65)Від чого залежить вибір схеми електроживлення об’єктів автоматизації.

Вибір схеми електроживлення Вибір схеми електроживлення визначається необхідною безперебійністю електропостачання, територіальним розташуванням джерел живлення|харчування| і електроприймачів, величиною| навантаження, особливостями технологічного процесу, зручністю експлуатації, а також іншими характерними|вдача| особливостями об'єкту, що автоматизується . При побудові схем електроживлення необхідно враховувати, що зосереджено встановлені (наприклад, на щитах) та окремо розташовані електроприймачі повинні, як правило, отримувати живлення від спеціальних щитів і збірок живлення (останні для електроприводів засувок або вентилів), на яких розміщується апаратура управління та захисту всіх приєднань системи електроживлення. Щити і збірки живлення|харчування| повинні розташовуватися ближче до живлених|почувати| груп електроприймачів. Якщо кількість електроприймачів обмежена і недоцільно передбачати спеціальний щит живлення|харчування|, то апаратуру управління і захисту системи електроживлення допускається розміщувати на щитах, де встановлені|установлені| прилади, або на релейних щитах; для електроприводів засувок (вентилів) і в цьому випадку доцільно також передбачати окремо збірки живлення|харчування|.

Вибирається мережа живлення:розподільча і живляча мережі.

68)Які види мереж використовуються в схемах живлення об’єктів автоматизації? Навести приклад.

Схема електроживлення підрозділяється на наступні|слідуючі| основні ланки : а) живляча|почувати| мережа|сіть| (живлячі|почувати| лінії) - мережа|сіть| від джерел живлення|харчування| до щитів і збірок системи електроживлення; живильна електрична мережа - електрична мережа, що має в своєму складі живильні лінії та розподільчі пункти і забезпечує концентроване передавання електроенергії в райони, віддалені від джерел живлення (п 8.2 ДСТУ 3429-96 "Електрична частина електростанції та електричної мережі");  б) розподільна мережа|сіть| - мережа|сіть| від щитів і складок системи електроживлення до електроприймачів; до розподільної мережі|сіті| відносяться також кола|цепи| всіх призначень, що зв'язують первинні прилади і датчики з|із| вторинними|повторними| приладами і регулюючими пристроями|устроями| .

розподільча електрична мережа - електрична мережа, що забезпечує розподіл електричної енергії між пунктами споживачів (п 8.3 ДСТУ 3429-96 "Електрична частина електростанції та електричної мережі");

60. Які є види вихідних сигналів первинних вимірювальних приладів, та для яких з них можливо виявити обриви лінії зв'язку?

• Розрізняють наступні основні вихідні сигнали первинних вимірювальних приладів

1. ПВП з струмовим аналоговим виходом;

2. ПВП із цифровим вихідним сигналом;

3. ПВП з імпульсним (лічильним) вихідним сигналом;

4. ПВП з диференціально- трансформаторним сигналом

• В арсеналі сьогоднішніх засобів автоматизації усе більше з'являється ПВП з радіоканальним виходом.

• ПВП з диференціально- трансформаторним сигналом (індуктивним зв'язком) є застарілими приладами й у більшості випадків підлягають заміні на ПВП з струмовим або цифровим виходом.

Дуже легко можна виявити, для сигналу 4 – 20 мА, тому, що як буде обрив лініх, то на контролер буде приходити 0мА, замітьсть 4мА. Та +/- 5(10) вольт. Аналогічно.

61. Як можуть позначатись затискачі на принципових схемах управління та сигналізації?

• При виборі способу позначення затискачів важливим критерієм є їхня функція й розташування.

• Відмітними ознаками способу позначення є:

• 1) розташування затискачів по вибраній системі;

• 2) умовний колір по вибраній системі;

• 3) умовне графічне позначення за ГОСТ 2.721.

• Допускається використовувати графічні позначення за ГОСТ 2.721 замість букво-цифрових.

• Вибір способу позначення залежить від виду пристрою, розташування затискачів, а також складності пристрою або проводки.

• Для позначення затискачів електричних елементів використовують умовний колір, що відповідає графічному або букво-цифровому позначенню.

• При позначенні затискачів умовним кольором, взаємовідношення кольору й рівноцінного графічного або букво-цифрового позначення повинне бути показане в супровідній документації.

• Якщо конструкція певного елемента або пристрою не дозволяє позначити затискач, то в супровідній документації повинно бути показане відношення між розташуванням затискача, рівноцінним графічним або буквено-цифровим позначеннями, а також взаємне розташування затискачів.

62. Які вимоги до апаратури захисту від коротких замикань, що використовуються в мережах контрольно-вимірювальних приладів?

63.На які типи можна розділити модулі введення/виводу базового призначення. Які особливості підключення аналогових входів до ПЛК?

Модулі вводу/виводу базового призначення бувають 4 типів

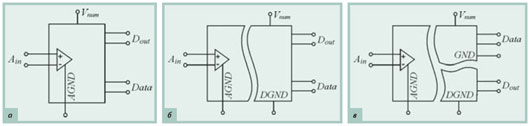

Узагальнені моделі модулів входів виходів :  а - без гальванічної ізоляції; б - з ізоляцією входів; в - з ізоляцією і входів, та виходів

 AGND - аналогова земля, DGND - цифрова земля, GND - земля джерела живлення порту зв'язку, Data - інформаційний порт модуля (вхід / вихід даних), Ain - аналоговий вхід, Dout - дискретний вихід,Din - дискретний вхід, Aout - аналоговий вихід, Vпит - клема підключення джерела живлення

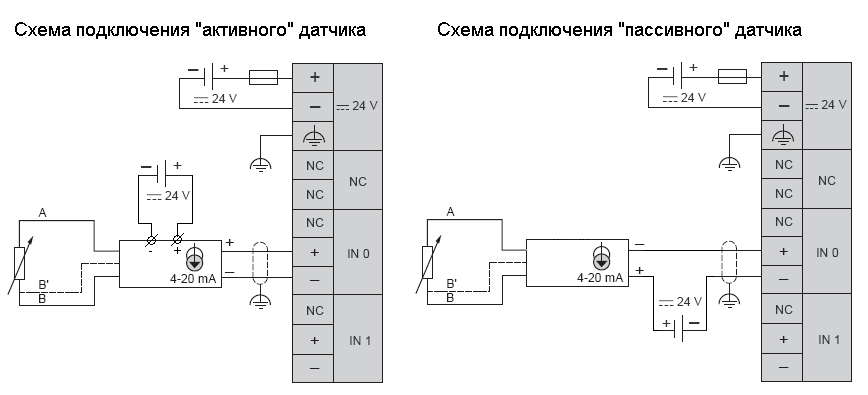

Особливості підкл модуліі аналогового введення (AI, analogue input)

Вони приймають від датчиків, підключених до його входів, електричні сигнали уніфікованого діапазону, наприклад: 0-20 або 4-20 mA (фотополяриметр сигнал); 0-10 V або 0-5 V (потенційний сигнал); мілівольтовий сигнал від термопар (TC) або сигнал від термоопорів (RTD) (у випадку неуніфікованого сигналу для уведення даних необхідний спеціальний модуль нормалізатор). Внутрішній пристрій (АЦП) перетворить їх у цифровий код.

64. Які дії виконуються у випадках неможливості позначення затискачів пристрою на принципових схемах? (див пит..61)

Якщо конструкція певного елемента або пристрою не дозволяє позначити затискач, то в супровідній документації повинно бути показане відношення між розташуванням затискача, рівноцінним графічним або буквено-цифровим позначеннями, а також взаємне розташування затискачів.

65.Від чого залежить вибір схеми електроживлення об’єктів автоматизації?

Вибір схеми електроживлення Вибір схеми електроживлення визначається необхідною безперебійністю електропостачання, територіальним розташуванням джерел живлення|харчування| і електроприймачів, величиною| навантаження, особливостями технологічного процесу, зручністю експлуатації, а також іншими характерними|вдача| особливостями об'єкту, що автоматизується . При побудові схем електроживлення необхідно враховувати, що зосереджено встановлені (наприклад, на щитах) та окремо розташовані електроприймачі повинні, як правило, отримувати живлення від спеціальних щитів і збірок живлення (останні для електроприводів засувок або вентилів), на яких розміщується апаратура управління та захисту всіх приєднань системи електроживлення. Щити і збірки живлення|харчування| повинні розташовуватися ближче до живлених|почувати| груп електроприймачів. Якщо кількість електроприймачів обмежена і недоцільно передбачати спеціальний щит живлення|харчування|, то апаратуру управління і захисту системи електроживлення допускається розміщувати на щитах, де встановлені|установлені| прилади, або на релейних щитах; для електроприводів засувок (вентилів) і в цьому випадку доцільно також передбачати окремо збірки живлення|харчування|.

Вибирається мережа живлення:розподільча і живляча мережі.

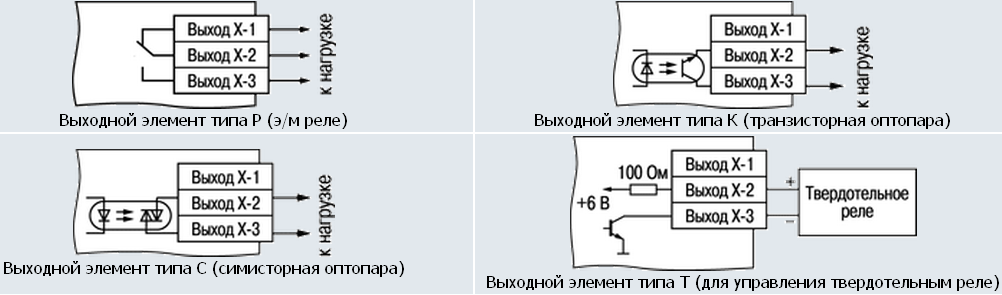

66. Типи елементів дискретних вихідних модулів та особливості їх підключення?

Модулі дискретного уведення (DI, discrete input)

Приймають від датчиків дискретний електричний сигнал, що може мати тільки два значення: або 0 або 24 В (у рідких випадках 12, 48 В постійного струму, 120 В змінного струму).

Вхід модуля DI також може реагувати на замикання/розмикання контакту в підключеній до нього ланцюга.

ДО DI звичайно підключають датчики контактного типу, кнопки ручного керування, статусні сигнали від систем сигналізації, приводів, позиціонуючих пристроїв і т.д.

Модулі дискретного виводу (DO, discrete output).

Залежно від внутрішнього логічного стану виходу (“1” або “0”) формує на клемах дискретного виходу або знімає з них напругу 24 V. Є варіант, коли модуль залежно від логічного стану виходу просто замикає або розмикає внутрішній контакт (модуль релейного типу).

Модулі DO можуть управляти приводами, відсічними клапанами, запалювати світлосигнальні лампочки, включати звукову сигналізацію й т.д
