Задание №1
Проектирование принципиальной схемы технологической машины.
В таблице приведен перечень технологических
операций, которые должна выполнять
проектируемая машина. Известно время
потерь
,
фактическая производительность Q
коэффициент использования машины.
Выполнить:
1. Вычислить продолжительность операций и заполнить таблицу.
2. Построить циклограмму.
3. Определить время технологического цикла.
4. Вычислить производительность идеальной однопозиционной машины.
5. Вычислить коэффициент производительности.
6. Сделать вывод о его величине.
7. Выбрать лимитирующую операцию, определить ее время.
8. Рассчитать производительность реальной однопозиционной машины, сделать вывод о
ее возможном применении.
9. По длительности лимитирующей операции и времени холостых ходов вычислить
производительность ПАМ.
10. С учетом внецикловых потерь вычислить число позиций ПАМ обеспечивающее максимальную производительность.
11. Определить время рабочего цикла ПАМ Тр.
12. Определить время рабочих движений цикла.
13. Вычислить число рабочих позиций.
Основные понятия и определения.
Машиной называется механизм, сочетание механизмов или (и) комплекс отдельных устройств, осуществляющих определенные целесообразные движения для преобразования энергии либо производства работы или предназначенные для механизации или (и) автоматизации процесса обработки информаuии.
Рабочие машины, используемые в электронной промышленности для выполнения технологических операций называются специальным технологическим оборудованием (СТО).
Агрегат - это соединение нескольких (не менее двух) разнотипных единиц
оборудования в одно конструктивное целое для совместной и одновременной работы по выполнению различных технологических процессов.
Исполнительным механизмом называется такой механизм, который совершает своими орудиями операции технологического процесса.
Проектирование принципиальной схемы технологической машины.
В таблице приведены перечень технологических операций, которые должна выполнять проектируемая машина.
Таблица 1
№ варианта |
Время внецикловых потерь |
Фактическая производительность |
№ операции |
Время начала операции |
Время окончания операции |
Продолжительность операции |
Возможность делимости операции |
Назначение операции |
4 |
2 |
134 |
1 |
0 |
7 |
7 |
Нет |
Вспомогательная |
2 |
7 |
119 |
112 |
Да |
Основная |
|||
3 |
52 |
187 |
135 |
Да |
Основная |
|||
4 |
135 |
180 |
45 |
Да |
Основная |
|||
5 |
180 |
187 |
7 |
Нет |
Основная |
|||
6 |
187 |
203 |
16 |
Нет |
Основная |
Вычислим продолжительность операций.
1: 7 сек; 2: 112 сек; 3: 135 сек; 4: 45 сек; 5: 7 сек; 6: 16 сек;

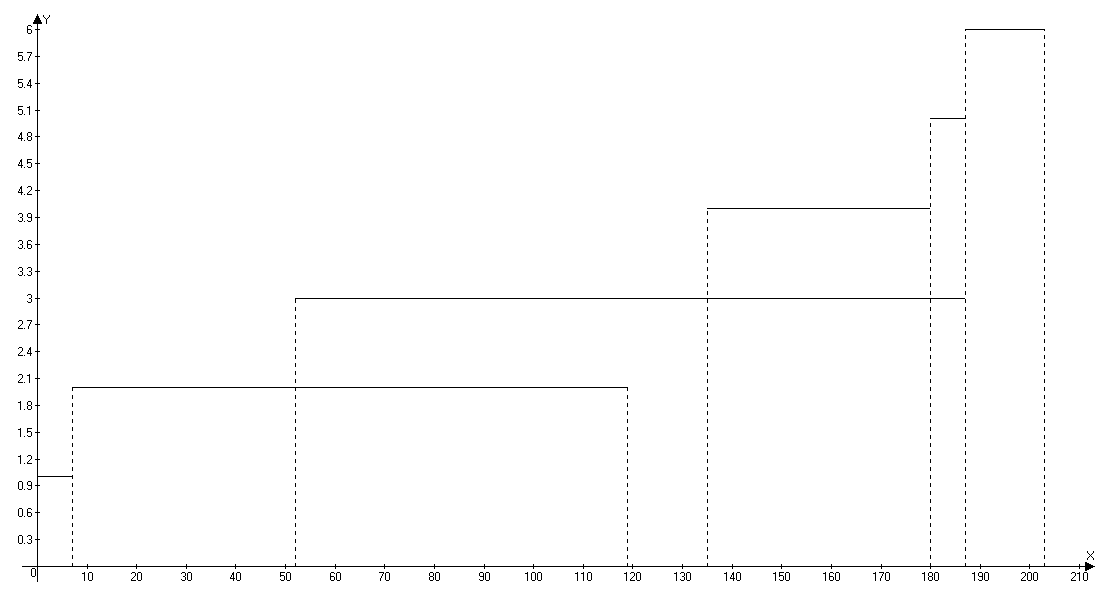

Построим циклограмму.
Определим время технологического цикла.
Технологический цикл (Тц) представляет собой период времени в течение которого полностью выполняется технологический процесс обработки изделия на данной машине. В технологический цикл машины входит время непосредственной
обработки изделий на машине и время, затраченное на подготовку обрабатываемого изделия и рабочих органов машины.
Тц = 203 сек.
4. Вычислить производительность «идеальной» однопозиционной машины.
Идеальной называется машина у которой отсутствуют потери времени на холостые хода рабочего цикла (tх=0), т.е. у которой рабочий процесс осуществляется
непрерывно, производительность:
шт/сек
шт/час
