25. Линейные изоляторы.

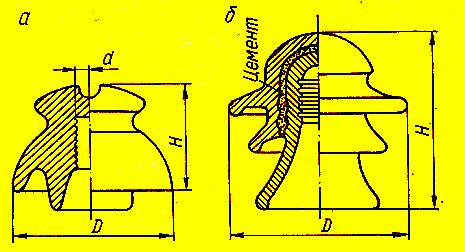

Линейные изоляторы по конструкции разделяются на штыревые и подвесные. Штыревые на U=10 кВ и реже 20-25 кВ (рисунок 16).

Рисунок 16 - а – изолятор типа ШС (6-10 кВ);

б – изолятор типа ШД (20 кВ)

Штырь обматывается паклей, пропитанной суриком. Провод крепится сверху в канавке или на шейке изолятора. Подвесные изоляторы: тарельчатые и стержневые.

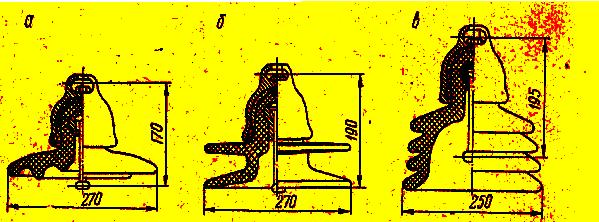

Тарельчатый изолятор (рисунок 17) с конусной головкой выполняется из стекла, фарфора с металлической шапкой и металлическим стержнем. Крепление арматуры осуществляется с использованием высококачественных цементов. Поверхность изоляторов глазуруется, а внешняя и внутренняя поверхности конусной головки покрываются битумом.

Рисунок 17



Цемент с такими поверхностями не скрепляется, и это обеспечивает возможность малых перемещений цемента и фарфора. Это предупреждает появление опасных механических напряжений в фарфоре при резких колебаниях температуры.Растягивающие усилия на стержень и шапку вследствие расклинивающего эффекта приводят к тому, что фарфор нижней части головки принимает сжимающие нагрузки. Это обеспечивает высокие механические таких изоляторов.

Размеры тарелки и форма ребер нижней части тарелки выбраны, исходя из многочисленных опытных данных, и обеспечивают U_мкр приблизительно 40 кВ действ.

26 Билет

1. Стримерная теория заряда

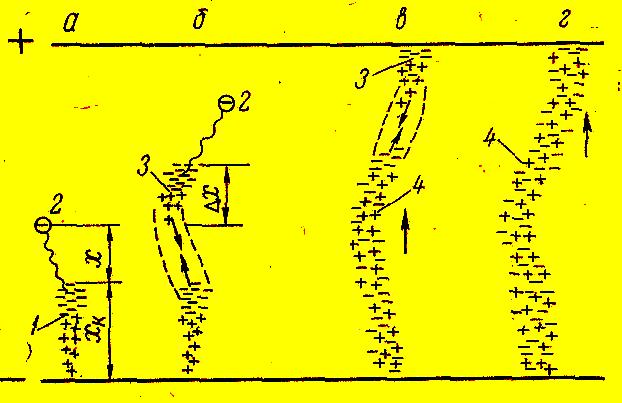

Для разряда в однородном поле начало идёт с лавины 1, развивающейся от катода к аноду (рисунок 5).

После пробега лавиной расстояния Х_к, когда плотность электронов в головке лавины превышает критическое значение, происходит резкое искажение поля и интенсивность ионизации возрастает настолько, что может произойти образование фотоэлектрона 2 на некотором расстоянии перед фронтом лавины (а). Фотоэлектрон начинает медленно перемещаться по направлению к аноду, создавая вторичную лавину 3. Таким образом, объёмный заряд начальной лавины оказывается перемещенным Х^/ DХ к аноду.

Рисунок 5 -Стримерное развитие заряда

 Область между начальной и вторичной лавинами заполняется электронами начальной и положительными ионами вторичной лавины, т. е. образуется канал 4, заполненный плазмой (в).

Стадия разряда, на которой возможна фотоионизация за счёт излучения самой лавины с образованием канала высокой проводимости, называется стримерной, а сам канал - стример (англ. stream – поток).

После того как стример достигнет противоположного электрода (2), между электродами образуется канал высокой проводимости и развивается главный разряд (2).

 1.9 Разряды в резко неоднородных полях. Влияние полярности электродов

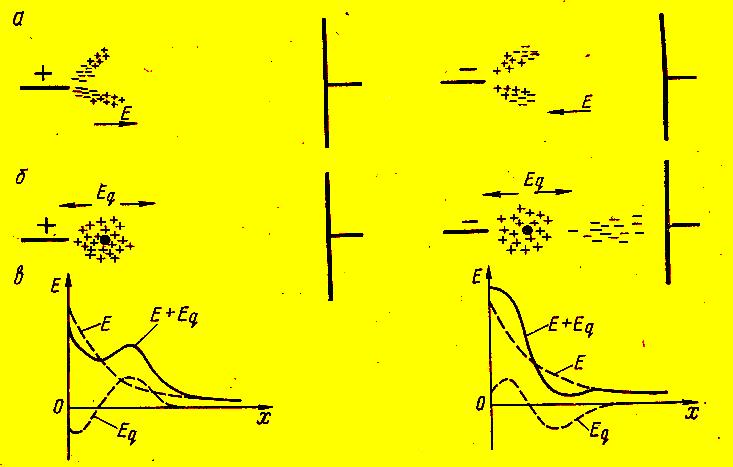

Рассмотрим, как влияет полярность стержня на развитие заряда (рисунок 6).

Рисунок 6 - Возникновение короны в промежутке стержень-плоскость

 Объёмный заряд при положительной полярности стержня способствует прорастанию стримера до противоположного электрона, т.е. облегчает пробой.

Около отрицательного стержня остаётся довольно компактный положительный объемный заряд, который резко искажает электрическое поле, усиливая его вблизи стержня и ослабляя в остальной части.
