Положительный кастер. Подрессоренные и неподрессоренные массы
Неподрессоренная масса включает в себя массу деталей, вес которых при неподвижном нагруженном автомобиле непосредственно передаётся на дорогу (опорную поверхность).
Остальные детали и элементы конструкции, масса которых передаётся на поверхность дороги не непосредственно, а через подвеску, относят к подрессоренным массам.
Более конкретные способы определения неподрессоренных масс описывают национальные и международные стандарты. Например, согласно стандарту DIN рессоры, рычаги подвески, амортизаторы и пружины относятся к неподрессоренным массам, а торсионные валы — уже к подрессоренным. Для стабилизатора поперечной устойчивости же, половина массы берётся как подрессоренная, а половина — как неподрессоренная.
Таким образом, точно определить величину неподрессоренных и подрессоренных масс можно либо на специальном стенде, либо имея возможность точно взвесить все детали ходовой части автомобиля и проведя достаточно сложные расчёты.
Числовое значение неподрессоренных и подрессоренных масс необходимо для расчёта характеристик колебаний автомобиля, которые определяют плавность его хода и, соответственно, комфортабельность.
В общем случае, чем больше неподрессоренная масса — тем хуже плавность хода, и напротив — чем она меньше, тем ход автомобиля плавней. Точнее говоря, всё зависит от соотношения подрессоренной и неподрессоренной масс. Хорошо известно, что гружёный грузовик (существенно увеличивается подрессоренная масса при постоянной неподрессоренной) идёт ощутимо плавнее, чем порожний.
Кроме того, величина неподрессоренной массы оказывает непосредственное влияние на работу подвески автомобиля. Если неподрессоренная масса очень велика (скажем, в случае зависимой задней подвески заднеприводного автомобиля в виде тяжёлого жёсткого моста, объединяющего в массивном картере редуктор главной передачи, полуоси, ступицы колёс, тормозные механизмы и сами колёса) — то очень велик и момент инерции, получаемый деталями подвески при проезде неровностей. Это означает, что при проезде последовательных неровностей («волн» покрытия) на скорости тяжёлый задний мост просто не будет успевать «приземляться» под воздействием упругих элементов, и его сцепление с дорогой существенно падает, что создаёт возможность для очень опасного сноса задней оси, особенно на покрытии с малым коэффициентом сцепления (скользком).
Подвеска с малыми неподрессоренными массами, например большинство типов независимой или зависимая типа «Де Дион», практически свободна от этого недостатка.
Классификация и конструкция
В целом, все подвески делятся на два больших типа, имеющих принципиально различный характер работы — зависимые и независимые.

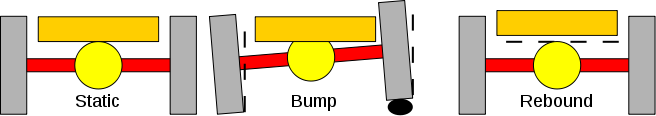

В зависимой подвеске колёса одной оси жёстко связаны между собой. Они всегда параллельны друг другу (или иногда имеют небольшой заданный на этапе проектирования развал), и на ровном покрытии перпендикулярны поверхности дороги. На неровном покрытии перпендикулярность колёс дороге может нарушаться (средняя картинка).
В зависимой подвеске колёса одной оси так или иначе жёстко связаны между собой, и перемещение одного колеса оси однозначно влияет на другое.
Это самый старый вариант подвески, унаследованный автомобилем ещё от конных экипажей.
Тем не менее, она непрерывно совершенствовалась, и применяется в том или ином виде до сих пор. Наиболее совершенные варианты такой подвески (например, «Де Дион») уступают независимым лишь по ряду параметров, и то — незначительно и только на неровной дороге, имея при этом ряд важных преимуществ перед ними (в первую очередь — то, что, в отличие от независимых подвесок, колея колёс не меняется, они всегда параллельны друг другу, или в случае неведущего моста могут иметь небольшой заданный развал, а на сравнительно ровном покрытии — всегда остаются в наиболее выгодном положении — примерно перпендикулярно поверхности дороги, вне зависимости от ходов подвески и кренов кузова)

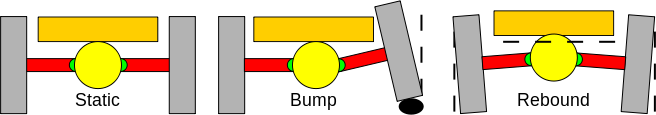

В независимой подвеске перемещение одного колеса не влияет, или практически не влияет на другое. Характер их перемещения друг относительно друга и относительно дороги задаётся геометрией конкретной подвески.
В независимой подвеске колёса одной оси не имеют жёсткой связи, и перемещение одного из них либо никак не влияет на второе, либо имеет на него лишь небольшое влияние. При этом установочные параметры — такие, как колея, развал колёс, а в некоторых типах и колёсная база — меняются при сжатии и отбое подвески, иногда в весьма значительных пределах.
В настоящее время такие подвески наиболее распространены благодаря сочетанию сравнительной дешевизны и технологичности с хорошими кинематическими параметрами.
