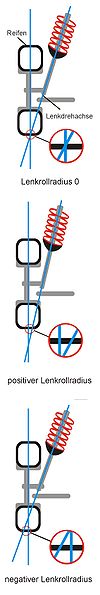

Различные варианты плеча обката.
Рассмотрим переднюю подвеску автомобиля.
В связи с её конструктивными особенностями (например, такими, как размещение внутри колёс тормозного механизма и части деталей подвески), плоскость вращения колеса и ось его поворота в большинстве случаев оказываются на определённом расстоянии друг от друга. Это расстояние, измеренное на уровне поверхности земли, и называется плечом обката.
Таким образом, плечо обката (Scrub Radius) — это расстояние по прямой между точкой, в которой ось поворота колеса пересекается с дорожным полотном, и центром пятна контакта колеса и дороги (в ненагруженном состоянии автомобиля). При повороте колесо «обкатывается» вокруг оси своего поворота по этому радиусу.
Оно может быть нулевым, положительным и отрицательным (все три случая показаны на иллюстрации).
В течение десятилетий на большинстве автомобилей использовались сравнительно большие положительные значения плеча обката. Это позволяло уменьшить усилие на рулевом колесе при парковке (потому что колесо катится при повороте руля, а не просто проворачивается на месте, как при нулевом плече обката) и освободить место в подкапотном пространстве за счёт выноса колёс «наружу».
Однако со временем стало ясно, что положительное плечо обката может быть опасным — например, при наезде колёс одного борта на участок обочины, имеющий отличный от основной дороги коэффициент сцепления, отказе тормозов одной стороны, проколе одной из шин или нарушении регулировки руль начинает сильно «рваться из рук». Этот же эффект наблюдается при большом положительном плече обката и при проезде любой неровности на дороге, но плечо всё же делали достаточно малым, чтобы при нормальном вождении он оставался малозаметен.
Поэтому начиная с семидесятых-восьмидесятых годов, по мере увеличения скоростей движения автомобилей и с распространением подвески типа «Макферсон», допускающей это с технической стороны, стали появляться автомобили с нулевым или даже отрицательным плечом обката. Это позволяет минимизировать описанные выше опасные эффекты.
Например, на «классических» моделях ВАЗ плечо обката было положительным, а на переднеприводном семействе LADA Samara — стало уже отрицательным.
Плечо обката определяется не только конструкцией подвески, но и параметрами колёс. Поэтому при подборе незаводских «дисков» (по принятой в технической литературе терминологии эта часть именуется «колесо» и состоит из центральной части — диска и внешней, на которую сажается шина — обода) для автомобиля следует соблюдать указанные заводом-изготовителем допустимые параметры, особенно — вылет, так как при установке колёс с неправильно подобранным вылетом плечо обката может сильно измениться, что весьма существенно сказывается на управляемости и безопасности автомобиля, а также на долговечности его деталей.
Например, при установке колёс с нулевым или отрицательным вылетом при предусмотренном с завода положительном (например, слишком широких) плоскость вращения колеса сдвигается наружу от не меняющейся при этом оси поворота колеса, и плечо обката может приобрести большие положительные значения, руль начнёт «рваться» из рук на каждой неровности дороги, усилие на нём при парковке превышает все допустимые величины, а износ ступичных подшипников существенно увеличивается.
Подвеска автомобиля
Подвеска автомобиля, или система подрессоривания — совокупность деталей, узлов и механизмов, играющих роль соединительного звена междукузовом автомобиля и дорогой. Входит в состав шасси.
Подвеска выполняет следующие функции:
Физически соединяет колёса или неразрезные мосты с несущей системой автомобиля — кузовом или рамой;
Передаёт на несущую систему силы и моменты, возникающие при взаимодействии колёс с дорогой;
Обеспечивает требуемый характер перемещения колёс относительно кузова или рамы, а также необходимую плавность хода.
Основными элементами подвески являются:
Упругие элементы, которые воспринимают и передают нормальные (направленные по вертикали) силы реакции дороги, возникающие при наезде колеса на её неровности;
Направляющие элементы, которые задают характер перемещения колёс и их связи между собой и с несущей системой, а также передают продольные и боковые силы и их моменты.
Амортизаторы, которые служат для гашения колебаний несущей системы, возникающих вследствие действия дороги.
В реальных подвесках зачастую один элемент выполняет сразу несколько функций. Например, многолистовая рессора в классической рессорной подвеске заднего моста воспринимает одновременно как нормальную реакцию дороги (то есть, является упругим элементом), так и боковые и продольные силы(то есть, является и направляющим элементом), а также за счёт межлистового трения выступает в качестве несовершенного фрикционного амортизатора.
Однако в подвесках современных автомобилей, как правило, каждую из этих функций выполняют отдельные конструктивные элементы, достаточно жёстко задающие характер перемещения колёс относительно несущей системы и дороги, что обеспечивает заданные параметры устойчивости и управляемости.
Современные автомобильные подвески становятся сложными конструкциями, сочетающими механические, гидравлические, пневматические и электрические элементы, зачастую имеют электронные системы управления, что позволяет достичь сочетания высоких параметров комфортабельности, управляемости и безопасности.
Основные установочные параметры подвески Колея и колёсная база
Основная статья: Колея (транспорт)
Колея́ — поперечное расстояние между осями пятен контакта шин с дорогой.
Основная статья: Колёсная база
Колёсная ба́за — продольное расстояние между осями передних и задних колёс.
Центры крена и ось крена
Центр поперечного крена — это воображаемая точка, расположенная в вертикальной плоскости, которая проходит через центры колёс, и при крене автомобиля в каждый конкретный момент времени остаётся неподвижной.
Иными словами, это воображаемая точка, расположенная над воображаемой осью, соединяющей центры передних или задних колёс, вокруг которой кренится автомобиль (в повороте, при проезде неровностей, и так далее).
Его расположение определяется конструкцией подвески. Так как спереди и сзади её конструкция не обязательно одинакова, различают отдельно передний и задний центры поперечного крена — то есть, передний и задний концы автомобиля (точнее, его передняя и задняя подвески) обладают собственными центрами крена.
Соединяющая передний и задний центры поперечного крена линия — ось поперечного крена. Это та воображаемая ось, вокруг которой вращается кузов автомобиля при крене.
На автомобилях с зависимой задней подвеской как правило она достаточно сильно наклонена вперёд (на них передний центр поперечного крена обычно находится на, или даже под поверхностью дороги, а задний расположен сравнительно высоко). На автомобилях с независимой подвеской спереди и сзади ось поперечного крена обычно примерно параллельна поверхности земли и расположена сравнительно высоко (тем лучше, чем ближе к высоте центра тяжести — об их взаимоотношениях см. ниже).
Центр поперечного крена и ось поперечного крена имеют очень большое влияние на управляемость автомобиля. При повороте центробежная сила действует на центр тяжести автомобиля, и он начинает перемещаться вокруг оси поперечного крена. Чем ближе ось крена к центру тяжести автомобиля (далее — ЦТ), тем меньше кренится автомобиль, что позволяет проходить повороты на большой скорости и повысить комфортабельность.
Как правило, однако, ось крена проходит сравнительно низко под ЦТ, так как из-за применения на серийных автомобилях высоких рядных двигателей и достаточно высокого размещения пассажиров в салоне их ЦТ оказывается достаточно высоким. Почти полное совмещение оси поперечного крена и ЦТ достигается или на низких спортивных автомобилях, особенно с низкими V-образными или оппозитными моторами (например, заднемоторных «Порше»), или за счёт особой геометрии подвески, размещающей центр крена достаточно высоко (например, передняя подвеска типа «макферсон» старых поколений Ford Fiesta с сильно наклонёнными книзу рычагами имеет центр крена, близкий к ЦТ; а задняя полузависимая — уже нет). Тем не менее, на хорошо спроектированных автомобилях конструкторы всегда оставляют небольшую величину поперечного крена, так как это позволяет водителю лучше чувствовать поведение автомобиля в повороте; на автомобилях общего назначения его величину выбирают сравнительно большой, так, чтобы ощутимый крен предупреждал водителя о вхождении автомобиля в опасный режим.
Кроме центра поперечного крена, выделяют и центр продольного крена, который остаётся неподвижным в то время, как автомобиль разгоняется и тормозит. Как известно, при разгоне и торможении, особенно резком, кузов автомобиля накреняется соответственно назад или вперёд.
Здесь действуют те же самые закономерности: чем ближе продольный ЦК к ЦТ, тем меньше автомобиль «клюёт носом» при торможении и «приседает» при разгоне. Именно на этом основан принцип действия так называемой «противоклевковой геометрии» передней подвески — за счёт особого наклона осей рычагов подвески в продольной плоскости достигается достаточно высокое положение центра продольного крена, при котором он почти попадает или максимально приближается к ЦТ, и автомобиль практически не «клюёт носом» даже при очень резком торможении.
Различные варианты плеча обката.
Рассмотрим переднюю подвеску автомобиля.
В связи с её конструктивными особенностями (например, такими, как размещение внутри колёс тормозного механизма и части деталей подвески), плоскость вращения колеса и ось его поворота в большинстве случаев оказываются на определённом расстоянии друг от друга. Это расстояние, измеренное на уровне поверхности земли, и называется плечом обката.
Таким образом, плечо обката (Scrub Radius) — это расстояние по прямой между точкой, в которой ось поворота колеса пересекается с дорожным полотном, и центром пятна контакта колеса и дороги (в ненагруженном состоянии автомобиля). При повороте колесо «обкатывается» вокруг оси своего поворота по этому радиусу.
Оно может быть нулевым, положительным и отрицательным (все три случая показаны на иллюстрации).
В течение десятилетий на большинстве автомобилей использовались сравнительно большие положительные значения плеча обката. Это позволяло уменьшить усилие на рулевом колесе при парковке (потому что колесо катится при повороте руля, а не просто проворачивается на месте, как при нулевом плече обката) и освободить место в подкапотном пространстве за счёт выноса колёс «наружу».
Однако со временем стало ясно, что положительное плечо обката может быть опасным — например, при наезде колёс одного борта на участок обочины, имеющий отличный от основной дороги коэффициент сцепления, отказе тормозов одной стороны, проколе одной из шин или нарушении регулировки руль начинает сильно «рваться из рук». Этот же эффект наблюдается при большом положительном плече обката и при проезде любой неровности на дороге, но плечо всё же делали достаточно малым, чтобы при нормальном вождении он оставался малозаметен.
Поэтому начиная с семидесятых-восьмидесятых годов, по мере увеличения скоростей движения автомобилей и с распространением подвески типа «Макферсон», допускающей это с технической стороны, стали появляться автомобили с нулевым или даже отрицательным плечом обката. Это позволяет минимизировать описанные выше опасные эффекты.
Например, на «классических» моделях ВАЗ плечо обката было положительным, а на переднеприводном семействе LADA Samara — стало уже отрицательным.
Плечо обката определяется не только конструкцией подвески, но и параметрами колёс. Поэтому при подборе незаводских «дисков» (по принятой в технической литературе терминологии эта часть именуется «колесо» и состоит из центральной части — диска и внешней, на которую сажается шина — обода) для автомобиля следует соблюдать указанные заводом-изготовителем допустимые параметры, особенно — вылет, так как при установке колёс с неправильно подобранным вылетом плечо обката может сильно измениться, что весьма существенно сказывается на управляемости и безопасности автомобиля, а также на долговечности его деталей.
Например, при установке колёс с нулевым или отрицательным вылетом при предусмотренном с завода положительном (например, слишком широких) плоскость вращения колеса сдвигается наружу от не меняющейся при этом оси поворота колеса, и плечо обката может приобрести большие положительные значения, руль начнёт «рваться» из рук на каждой неровности дороги, усилие на нём при парковке превышает все допустимые величины, а износ ступичных подшипников существенно увеличивается.
