3 Расчет параметров трехобмоточного трансформатор

Үшорамды трансформаторлардың активті кедергілері

Үшорамды трансформаторлардың активті қуат шығындары:

Үшорамды трансформаторлардың қысқы тұйықталу кернеулері:

12 Билет

1.Расчет параметров трехобмоточного трансформатор

Кернеу шығыны- ол жіңішке сымдарда немесе ұзын желілерде тұтынушыларға кернеу жіберген кезде ойлағаннан аз мөлшерде жеткізілуі.

ЭБЖ суреті

Алмастыру схемасы

кернеу ерекшелігі желнің басы мен соңындағы, желідегі кернеудің құлауына тең оны КЕРНЕУ ШЫҒЫНЫ дейді

, где – желідегі кернеу шығыны,В; – желі басындағы фазалық кернеу,В; - желі соңындағы фазалық кернеу (қабылдағышта),В; желідегі ток, А; – желдегі кедергі, Ом.

гост 13109-97 бойынша бір қалыпты U% кернеуінің ауытқуының ықтимал және межелі ықтимал мағыналары бас электр энергиясының қабылдағышының тұжырымдарында сәйкесінше ±5% және ±10% электр торабындағы номиналды кернеуге дейін гост 721 тең және гост 21128(номиналды кернеу)

кернеу шығынын есептеуге , % көрсеткенде қатысты, мына формуламен корсетуге болады

где – желідегі кернеу шығыны % желі басындағы кернеуге қатысты;

осыдан

Тұтынушылардағы актив қуат P, желідегі ток I мына формуламен анықтаса болады:

– тұтынушылардың актив қуаты, Вт; – жүктеме қуатының коэффициенті (тұтынушылардың)

2.Типы кабелей и основные элементы.

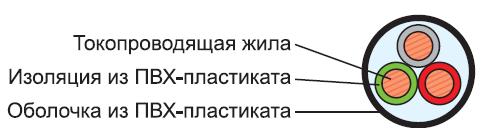

Кабель (голл. kabel – канат, сым арқан), электрлік– сырты қорғағыш қаптамамен қапталған, бір не бірнеше оқшауланған өткізгіштерден (ток өткізетін талсымдардан) тұратын өткізгіш. Кабель электр энергиясын және сигналдарды қашықтыққа жеткізу үшін пайдаланылады. Кабель арналу мақсатына орай күш кабелі (электр энергиясын тасымалдайтын), байланыс кабелі (сигналдарды тасымалдайтын), радиожиіліктік кабель (жоғары жиіліктік) болып бөлінеді. кабельдің құралымы оны тарту (су және жер астында, ауада, зиянды ортада, т.б.) және пайдалану ерекшеліктеріне қарай әр түрлі болып жасалады Күш кабелі талсымдарының көлденең қимасы тасымалданатын электр қуатының шамасына сәйкес 10 – 150 мм2 болады. Кез келген кабельге тән ортақ элементтер: ток өткізетін талсымдар, оқшаулама және сыртын қаптайтын қаптама. Ток өткізетін талсымдар алюминийден немесе мыстан жасалады. Пайдалану мақсатына орай кабель бір сымды немесе көп сымды болады. Кабель оқшауламасы диэлектрик материалдардан жасалады, олар ток өткізетін талсымдарды бір-бірінен және қаптамадан бөліп тұрады. Көп талсымды кабельге жұмыр пішін беру үшін арнаулы құрсаулық оқшауламамен (1-суретте) қапталады. кабельдің цилиндр формалы қаптамасы оқшауланған ток өткізетін талсымдарды ылғал мен химиялық заттар әсерінен қорғайды. Әдетте, қорғасын не алюминийден жасалынған қаптама қолданылады. Пластмасса оқшауламасы бар кабельдердің қаптамасы әр түрлі поливинилхлоридтерден, ал резина оқшауламасы бар кабельде – резинадан жасалады. Қаптаманы мех. зақымнан, тоттанудан қорғау үшін қорғауыш жамылғымен (бронмен) орайды. Бронды қабат ретінде қалыңд. 0,3 – 0,8 мм болат лента пайдаланылады. Кабель керу күшінің әсеріне шыдау үшін сыртына диам. 1,4 – 6 мм мырышталған болат сым оралады. Жоғары кернеулі күш кабелі тармағының ортасы қуыс болады, ол арнайы минералдық маймен толтырылады (2-сурет). Жоғары қысымды Кабельдің оқшауланған тармақтары 15 – 20 ат. қысымдағы маймен толтырылған болат құбырға орналастырылады. Қазақстанда кабель өнімдерін жасаумен “Қазэнергокабель” акционерлік қоғамы шұғылданады (1999). Оның өндірістік қуаты жылына АВВГ, ВВГ күштік кабельін өндіру – 850 км; АКВВГ, КВВГ балқымалық кабельін өндіру – 600 км; АПВ, АППВ қондырғылау кабельін өндіру – 2800 км; А, АС жалаңаш сым өндіру – 500 тн; МФ, МТ-2 троллей сымын өндіру – 200 тн.
