2. Реактивті қуат қөздері

Реактивті қуат көздеріне электростанция генераторлары, жоғары кернеуді беру желісі, синхронды компенсаторлар мен конденсаторлар, сонымен қатар өндіріс орындарындағы аса қозумен жұмыс істейтін синхронды электр қозғалтқыштар жатады. Өндірілетін реактивті қуаттың 60-70% асинхронды қозғалтқыштар тұтынады

Реактивті қуат көздері тұтынушыға тікелей жалғануы мүмкін. Мысалы, конденсатор батареясы немесе синхронды қозғалтқыштар. Басқа жағдайларда реактивті қуат, қуат көзінен тұтынылатын орынға торап элементтері арқылы беріледі.

4-билет

1. Кернеу шығыны мен кернеу түсуі

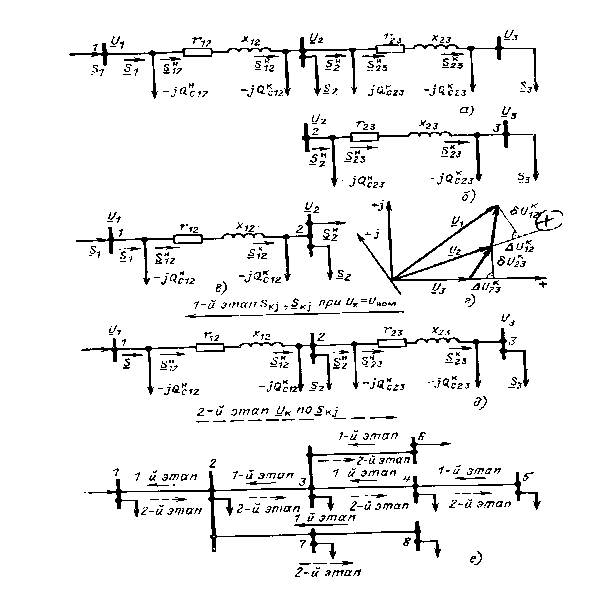

Cурет - 1. Ажыратылған қоректендіруші тораптың режимін есептеу:

а) алмастыру схемасы; б) 23 желінің алмастыру схемалары; в) 12 желінің алмастыру схемасы; г) кернеулердің векторлық диаграммасы; д) екі желінің екі этапта алмастыру схемасы.

1,е-суретте векторлық диаграмма тізбектің басында және соңында келтірілген кернеу және . Кернеудің азаюы тізбектің басы мен соңының арасындағы геометриялық айырмашылықтың әртүрлілігі.

1,е-суретте кернеудің азаюы көрсетілген, АВ векторы

.

Көп жағдайда кернеуді жоғалту деген сөзді қолданады, ол тізбектің басы мен соңының модулдерінің арасындағы алгебралық әр түрлілік. 7.1,е-суретте . Егер көлденең құраушы аз болса, онда кернеуді жоғалту кернеудің азаюының көлденең құраушысы деп санауға болады. Электр жүйелерінің режимдерін есептеу қуат бойынша жүргізіледі, сондықтан кернеудің азаюын және оның құраушысын тізбектің қуат ағындары арқылы белгілейміз.

Кернеу шығыны желідегі кернеудің басы мен соңындағы алгебралық айырмашылығы. Үшфазалы ток желілеріндегі металл шығынының кернеуден тәуелділігі. Бұл жердегі активті қор шығыны

cos =1 болғанда, кернеу шығуы

2. Электр беріліс кабельдік желілердің классификациясы

Электр беріліс кабельдік желілер өзімен бірге электр энергиясының импульсіне арналған желілерді қарастырады.электр беріліс кабельдік желілердің классификациясы әуе желісінің классификациясына ұқсас.Электр беріліс әуе желілерінің арнауын ескере отырып,желілерді келесідей түрлерге бөлеміз:

1)магистралды( электрстанциялардан электр энергиясын ешбір бөгетсіз берілісінің іске асырылуында энергетикалық жүйенің байланысы мен электрстанциясының ішкі энергожүйенің бірлестігінде пайдаланылады)

2) алыс қашықтықтағы (жеке энергожүйенің байланысы үшін пайдаланылады)

3 ) таратушы ( кәсіпорынды және ірі аудандардағы елді мекен ұйымдарды электрмен жабдықтауды жобалауда пайдаланылады )

3.Кернеу шығынын есептеу

Үшфазалы ток желілеріндегі металл шығынының кернеуден тәуелділігі. Бұл жердегі активті қор шығыны

cos =1 болғанда, кернеу шығыны Желі өткізгіштегі тоқты табамыз Токтын мәнін қойып, және де қуат шығынының берілетін Р қуатқа қатынасын, және кернеу шығынының Uном, кернеуге қатынасын ала отырып, табамыз DP%=DU%=(PR/U₂)100 кедергіні алмастырамыз, Ом, R=l/(γF) мұнда l - өткізгіштің ұзындығы, м; F - өткізгіштін қимасы, мм2; γ- металдың меншікті өткізгіштігі, cм/м. Тәжірибелік есептеулердегі өткізгішті сәйкесінше алюминші мен мыс үшін пайдалануға болады γ_м=53*10⁶ См/м; γ_а=33*10⁶См/м.Экономикалық пікір бойынша желілерді алюминий қолданылатын және тек ерекше жағдайларда – мыс қолданылатын атап көрсетейік.Сонда кернеу шығындары, %
