1.4 Проверка нижней ступени на действие поперечной силы

_{Т.к. расчетное сечение располагается на расстоянии x=400мм и соблюдается условие , а расчетная схема фундамента представляет собой консоль, то прочность ступени на действие перерезывающей силы находим по формуле 7.77 п.7.2.1.5 [3]:}

_(1.37)

_{где (1.38)}

_{но не более}

_{где (1.39)}

Рисунок 7

_{bw −минимальная ширина поперечного сечения элемента в растянутой зоне, bw=bf=2400мм}

_{, принимаем k=1,707}

_(1.40)

_{, следовательно высота ступени отвечает условию ее прочности поперечной силе без поперечного армирования в наклонном сечении}

1.5Расчет площади сечения арматуры подколонника

Расчет продольного армирования железобетонного подколонника столбчатого фундамента следует производить на внецентренное сжатие коробчатого сечения стаканной части в уровне заделанного торца колонны (сечение 5-5). Площадь сечения арматуры с каждой стороны должна быть не менее 0,15% от площади поперечного сечения подколонника.

Рисунок 8

Нормальные силы и изгибающие моменты определяют от комбинации усилий, действующих в колонне на уровне верха стакана (Msd_4-4, Nsd_4-4, Vsd_4-4), таблица 1.

, (1.41)

_{где Gpвес подколонника и части колонны в нем}

_(1.42)

Рисунок 9

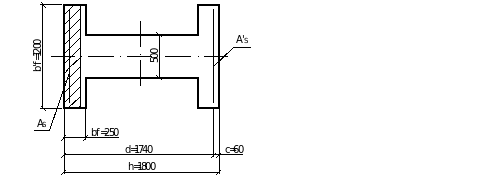

Коробчатое сечение стаканной части преобразовано в эквивалентное двутавровое :

_(1.43)

b=500мм, h=1800м м, b_f= 1200м м, c_.=60мм, d=h-c_.=1800-60=1740мм

Начальный эксцентриситет продольной силы:

(1.44)

_{Величина случайного эксцентриситета:}

(1.45)

_{где hp –высота подколонника, hp=1050мм}

_{Принимаем ea=60мм}

_{Определяем положение нейтральной линии:}

_(1.46)

_{где bf=bp−ширина сечения подколонника}

_{−толщина полки сечения}

_{Т.к. условие соблюдается, то нейтральная линия проходит в полке и сечение рассматриваем как прямоугольное с размерами: b=bp=1200мм, h=lp=1800мм.}

_{Р асчетный эксцентриситет : (1.47)}

_{Момент продольной силы относительно центра тяжести растянутой арматуры:}

_(1.48)

_мм

(1.49)

_(1.50)

(1.51)

где , k_c=0,85

_Т.к.

(1.53)

_где

где x_eff−условная эффективная высота сжатой зоны бетона

_(1.54)

Находим минимальную площадь армирования

Т.к. , то подбор арматуры ведем по требуемой площади армирования . Принимаем 7ø25S500 (A_st=3437мм²)

Т.к. нормальная сила действует в пределах ядра сечения , то поперечную арматуру подбираем по конструктивным требованием. Принимаем 6 сеток ø8 S500 шагом 150 мм.

Список литературы:

1. Железобетонные конструкции. Основы теории расчета и конструирования // Учебное пособие для студентов строительной специальности. Под редакцией профессора Т.М. Петцольда и профессора В.В. Тура. - Брест, БГТУ, 2003.-380 с. с илл.

2. Методические указания к выполнению курсового проекта для студентов специальности 1-70 02 01 «Промышленное и гражданское строительство» - Могилев: МО БРУ, 2011.-36с.

3. СНБ 503.01-02. «Конструкции бетонные и железобетонные» - Мн.: Стройтехнорм, 2002. - 274 с.

4. ТКП 45-5.01-67-2007.Фундаменты плитные. Правила проектирования. Минск:Стройтехнорм, 2008г.
