1.4Расчет тела фундамента (первое предельное состояние)

Расчет прочности плиты производится на основное сочетание нагрузок при γ_f>1.Для чего предварительно определяются напряжения в грунте прирасчетных нагрузках без учета собственного веса фундамента и грунта на его уступах на уровне подошвы фундамента.

_(1.14)

В расчетах рассматриваем 2 комбинации усилий, т.к. комбинация Mmax,N,V совпадает с комбинацией Nmax,M,V.

При первой комбинации:

M_sd= 193,92кН·м =193,92·10⁶Н·мм N_sd=2333,39 кН=2333,39·10³

При второй комбинации:

M_sd= 110,49 кН·м=110,49·10⁶Н·мм N_sd= 2060,28кН=2060,28·10³Н

_{В дальнейших расчетах применяем первую комбинацию усилий (комбинацию с наибольшей величиной Pmax).}

1.4.1Расчет площади сечения арматуры в направлении большей стороны подошвы фундамента

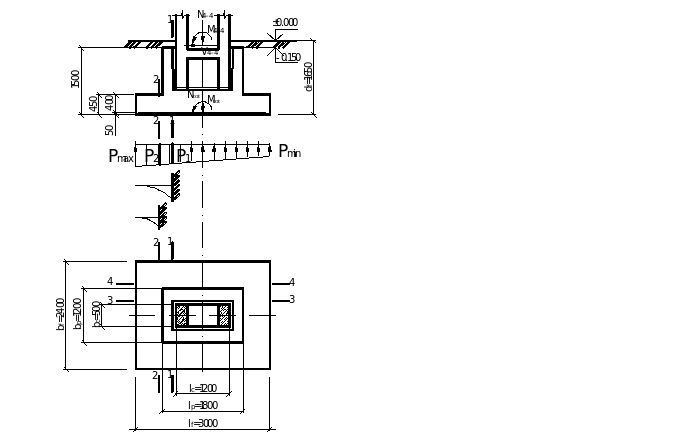

Рисунок 4Расчетные сечения для армирования плиты фундамента

Расчет по определению площади сечения арматуры производится по сечениям у грани колонны(1-1) и у грани ступени(2-2). Рассматриваем работу сечения как консольной балки на изгиб от реактивного давления.

Реактивное давление грунта в сечении у грани колонны (сечение 1-1):

_(1.15)

Реактивное давление грунта в сечении у грани ступени (сечение 2-2):

_(1.16)

Изгибающий момент в сечении 1-1:

_(1.17)

Изгибающий момент в сечении 2-2:

_(1.18)

Рабочая высота сечения 1-1:

Принимаем с=45+ø/2=45+5=50 мм

(1.19)

_(1.20)

(1.21)

(1.22)

(1.23)

Рабочая высота сечения 2-2:

Принимаем 13ø10 S500 (Ast=1020,5мм2)с шагом s=190мм.

1.4.2Расчет сечения арматуры в направлении меньшей стороны подошвы фундамента

Изгибающий момент у грани колонны (сечение 3-3):

_(1.24)

Изгибающий момент у грани ступени (сечение 4-4):

_(1.25)

Рабочая высота сечения 3-3 у грани колонны:

Рабочая высота сечения 4-4 у грани ступени:

Принимаем 16ø10 S500 (A_st=1256мм²)с шагом s=190мм.

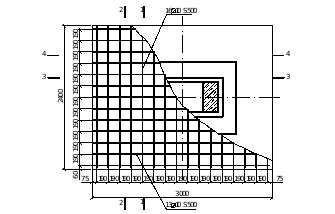

Рисунок 5Армирование плитной части фундамента
