РАСЧЕТ СТОЛБЧАТОГО ПЛИТНОГО ВНЕЦЕНТРЕННО НАГРУЖЕННОГО ФУНДАМЕНТА ПОД СРЕДНЮЮ КОЛОННУ

1.1Исходные данные

Рассчитать и законструировать внецентренно нагруженный фундамент под среднюю двухветвевую колонну с сечением в подкрановой части =1200х500мм.

Место строительства г. Минск. Глубина сезонного промерзания d_f=1100мм.

Грунт основания песок средней крупности с коэффициентом пористости ε=0,55 плотностью =1700кг/м³.

По таблице Б.1 приложения Б [3] определены расчетные характеристики грунта:

нормативное значение удельного сцепления c_n=4кПа=0,004МПа

нормативное значение угла внутреннего трения _n=36

 нормативное значение модуля деформации E=30МПа

По таблице 5.5 [4] принимаем условное расчетное сопротивление грунта = 300 кПа=0,3МПа.

Материал фундамента:

Бетон класса C16/20: = 10,67МПа, = 0,87МПа.

Для рабочих стержней арматуры класса S500:

расчетное сопротивление ненапрягаемой арматуры = 435МПа,

_{модель упругости арматуры}

относительные деформации арматуры

Бетона С16/20:

предельные относительные деформации бетона ‰ (табл. 6.1 [3]),

по табл. 6.5 [1] ,

Под фундаментом предусмотрена бетонная подготовка толщиной 100 мм.

1.2Определение глубины заложения и высоты фундамента

Высоту фундамента для сборных колонн назначается из следующих условий:

1. глубины промерзания грунтов,

2. требуемой глубины стакана из условий достаточной анкеровки продольной арматуры и обеспечения жесткости защемления колонны в фундаменте.

1. Из условия промерзания грунтов:

Нормативная глубина промерзания грунта для города Минска d_f=1100мм

Расчетная глубина сезонного промерзания грунта,

_(1.1)

_{где kh  коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений по таблице 5.1 [4]; для неотапливаемых сооружений — kh = 1,1;Принимаем kh=0,6.}

_{dfнормативная глубина сезонного промерзания, определяемая по данным наблюдений местной гидрометеорологической станции за период не менее 10 лет или по 5.2.4 [4];Принимаем для Минска df=1100мм.}

Требуемая высота из условия промерзания грунтов:

_(1.2)

2. Требуемая глубина стакана из условий достаточной анкеровки продольной арматуры и обеспечения жесткости защемления колонны в фундаменте:

ø+50 ,

_(1.3)

_{где 50 ммзазор между дном стакана и торцом колонны}

ø+50=30·16+50=530 мм

Принимаем h_bd=900+50 мм=950мм,

_{где 50 ммзазор между дном стакана и торцом колонны}

Тогда требуемая высота фундамента:

_(1.4)

где h_d- толщина дна стакана из условия обеспечения прочности днища стакана на продавливание при монтаже принимаем h_d=550мм (min=200мм).

Окончательно принимаем высоту фундамента h_f=1500мм, учитывая ее кратность 300 мм.

Тогда глубина заложения фундамента:

d_f =h_f+150 (1.5)

d_f =h_f+150=1500+150=1650мм

С учетом конструктивных требований находим размеры подколонника, соблюдая кратность 300мм:

_{в х−направлении:}

_{в у−направлении: (1.6)}

_{где  толщина стенки подколонника, 200мм}

Принимаем размеры подколонника кратные 300мм: b_p=1200мм, l_p=1800мм

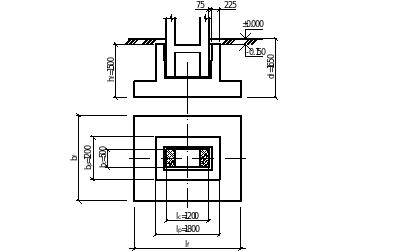

Рисунок 1- Столбчатый плитный внецентренно нагруженный фундамент под среднюю колонну
