9.Создание помещений на складе готовой продукции
В здании склада на первом пролете находится помещение для раскомандировки технологического персонала.

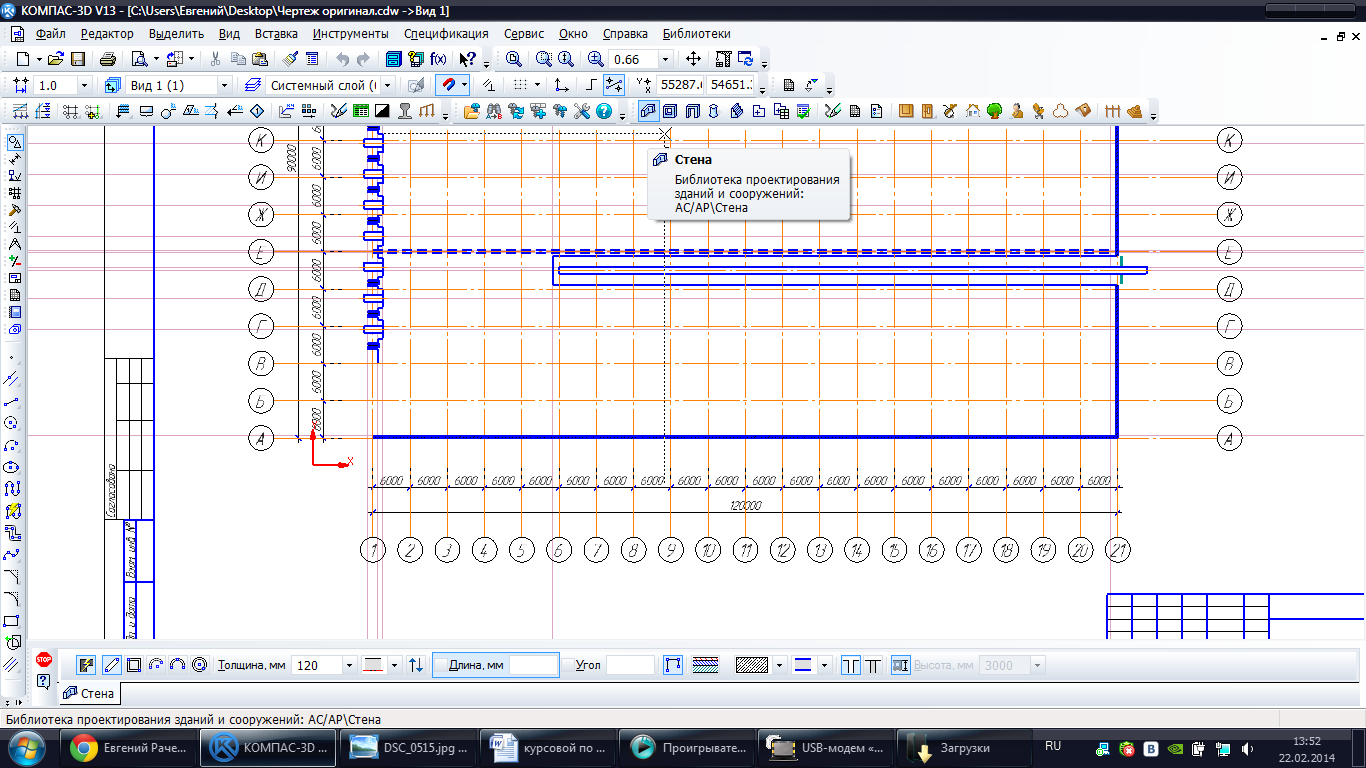

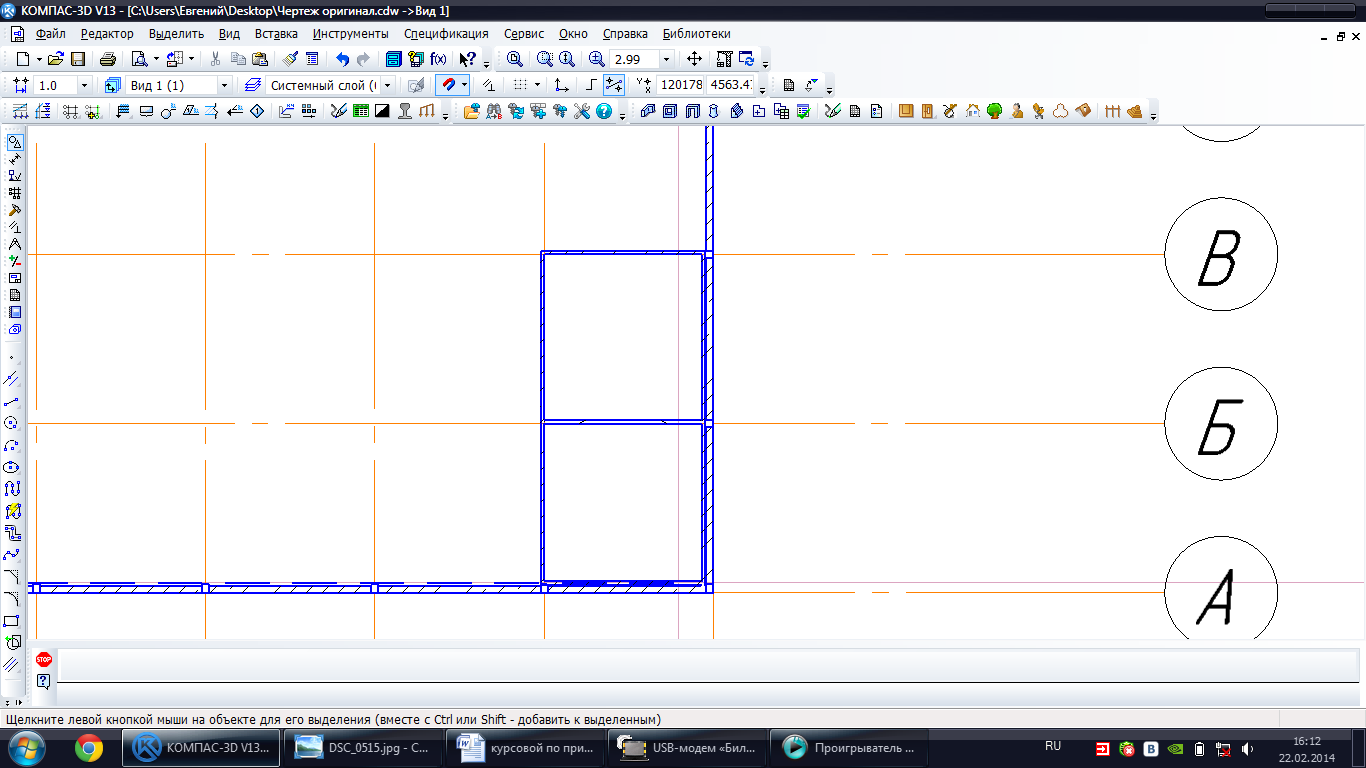

С помощью «Библиотеки зданий и сооружений» - «Стена» строим стены нашего помещения. В свойствах изменяем толщину стен на 120 мм, штриховка- железобетон (рис.40).
Рис. 40

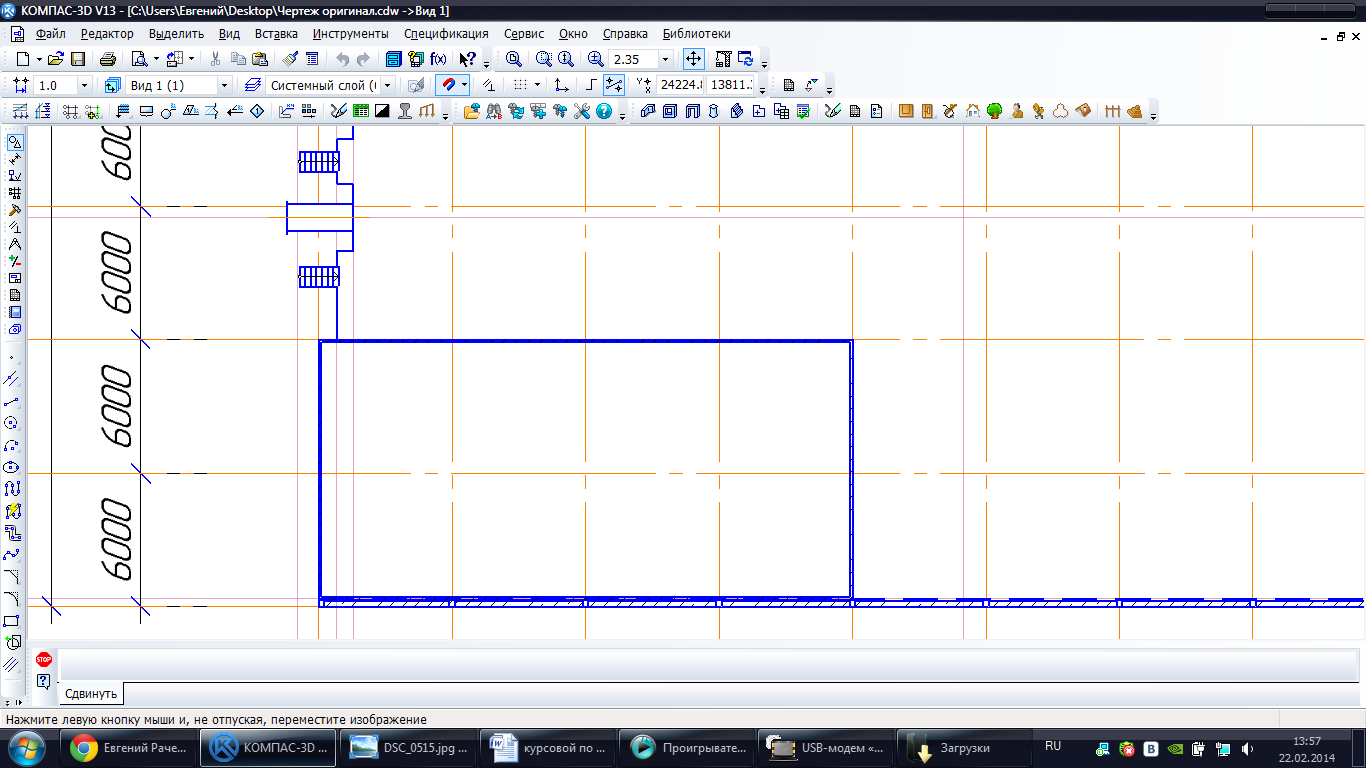

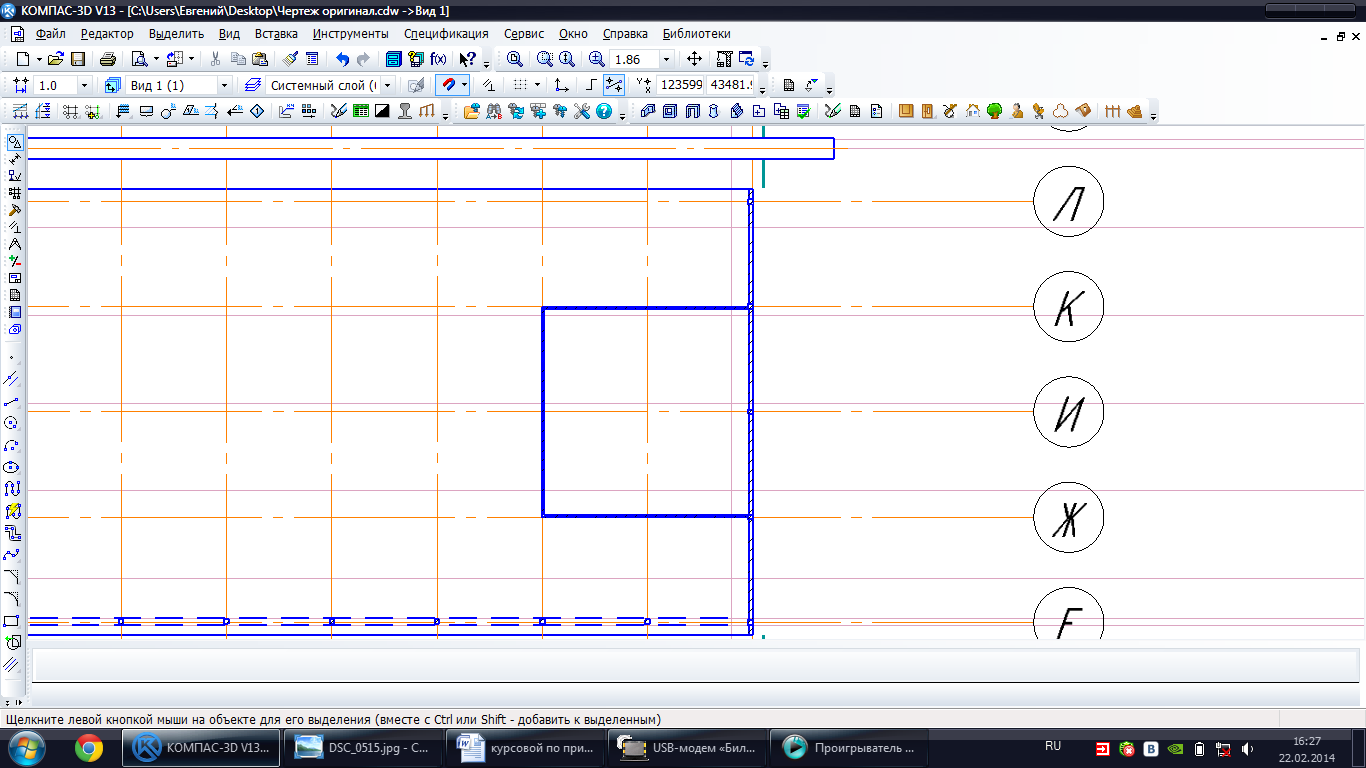

Границы помещения раскомандировки (рис.41).
Рис. 41

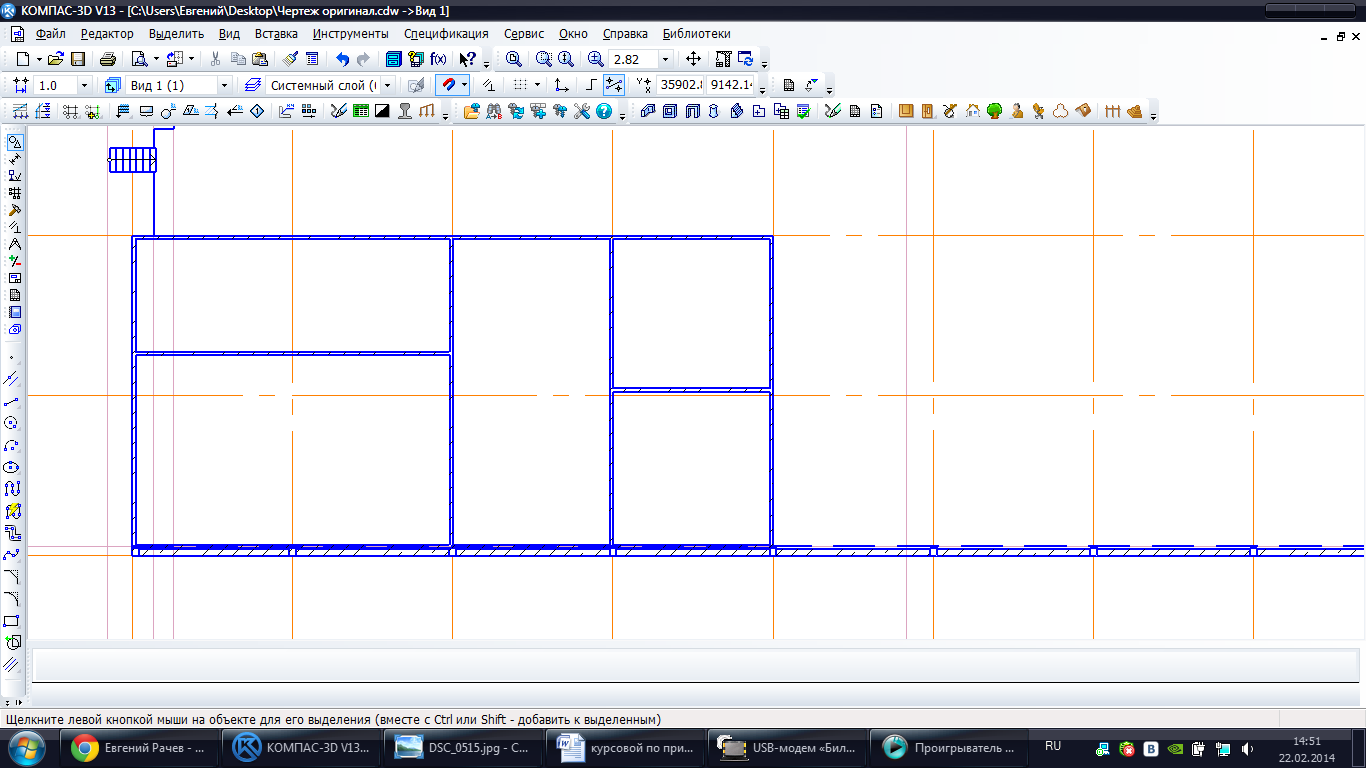

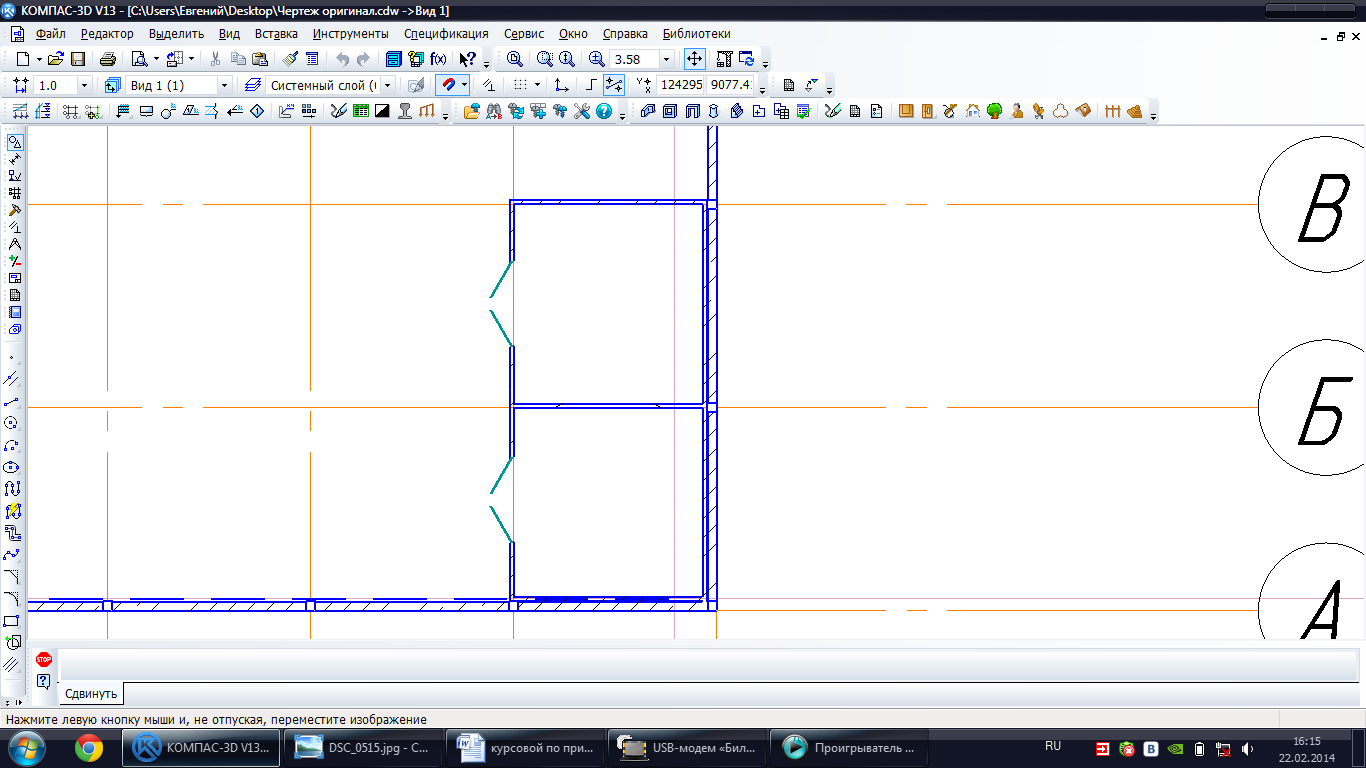

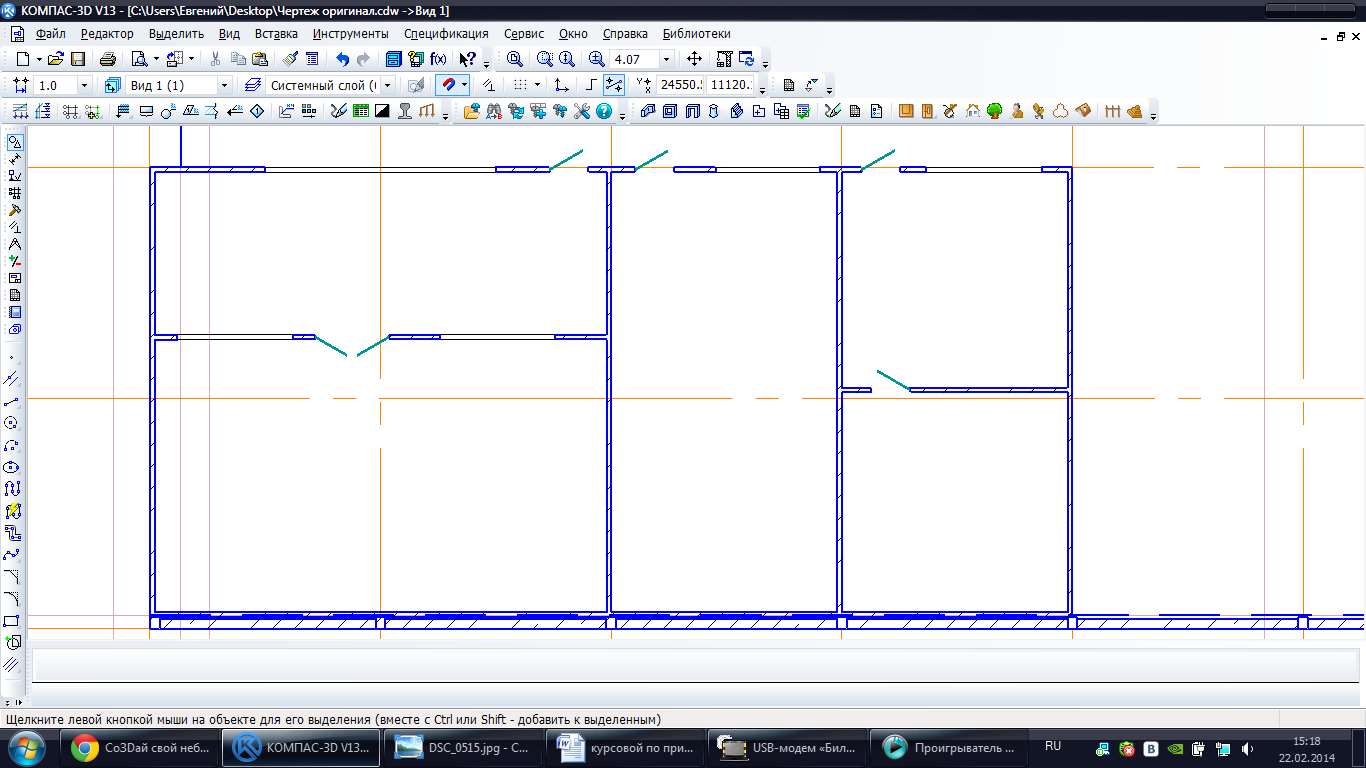

Следующим этапом чертим межкомнатные перегородки, также с помощью элемента «Стена» (рис. 42).
Рис. 42
Для создания дверей воспользуемся «Библиотека зданий и сооружений»- «Дверь» (рис.43).
Рис. 43

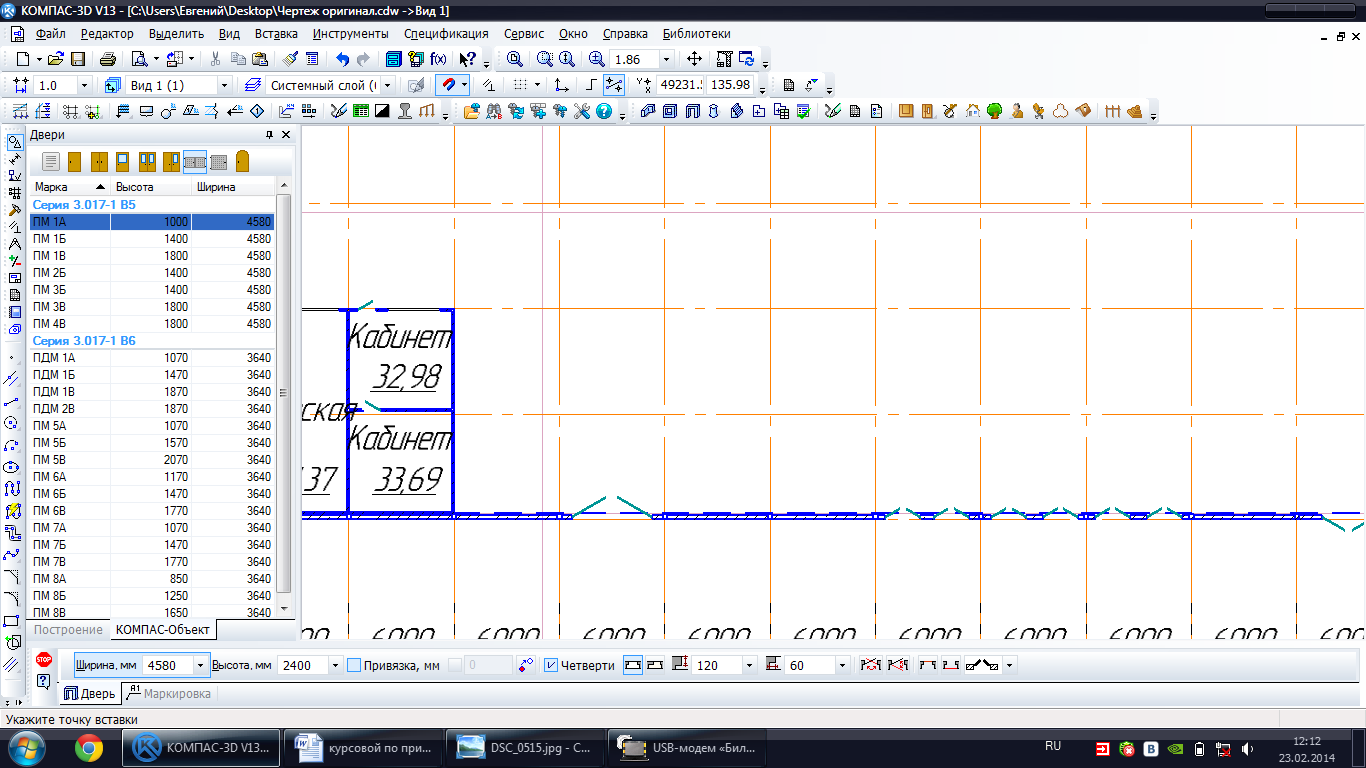

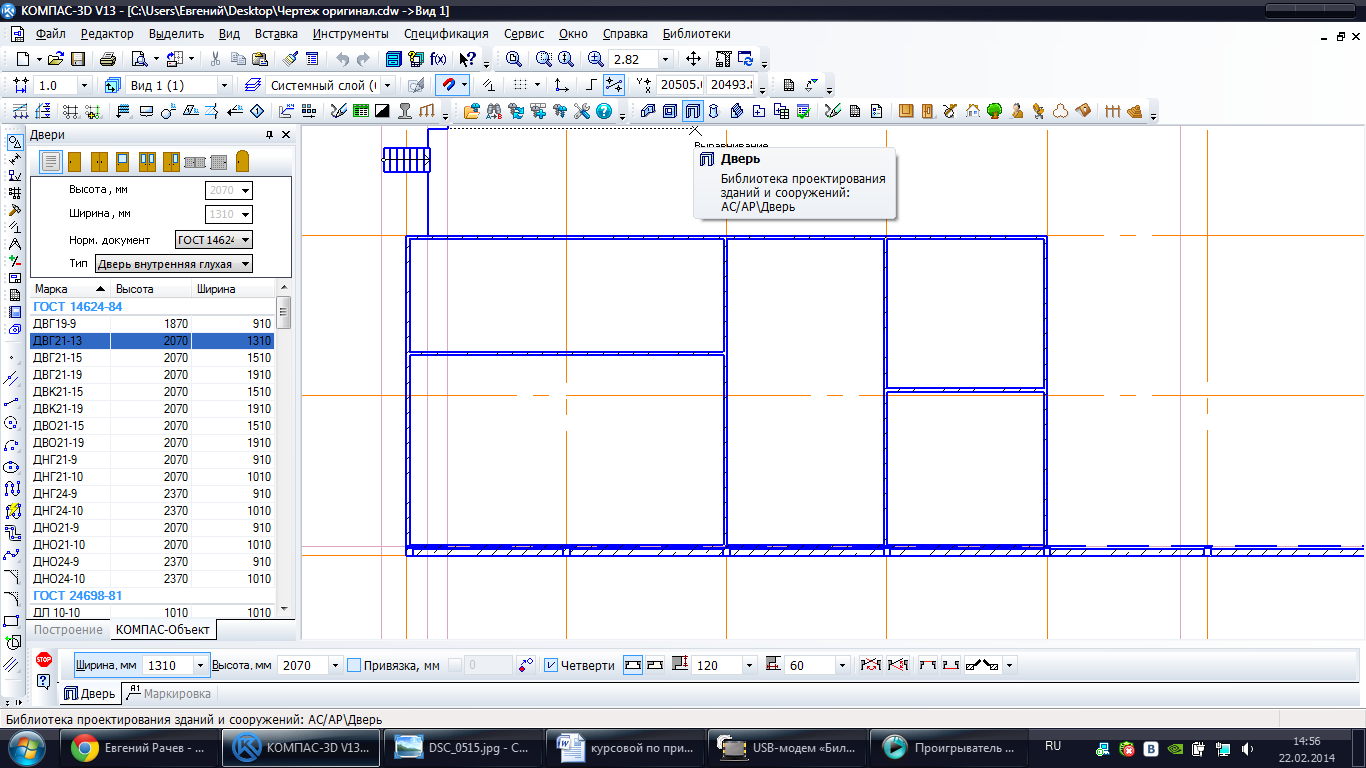

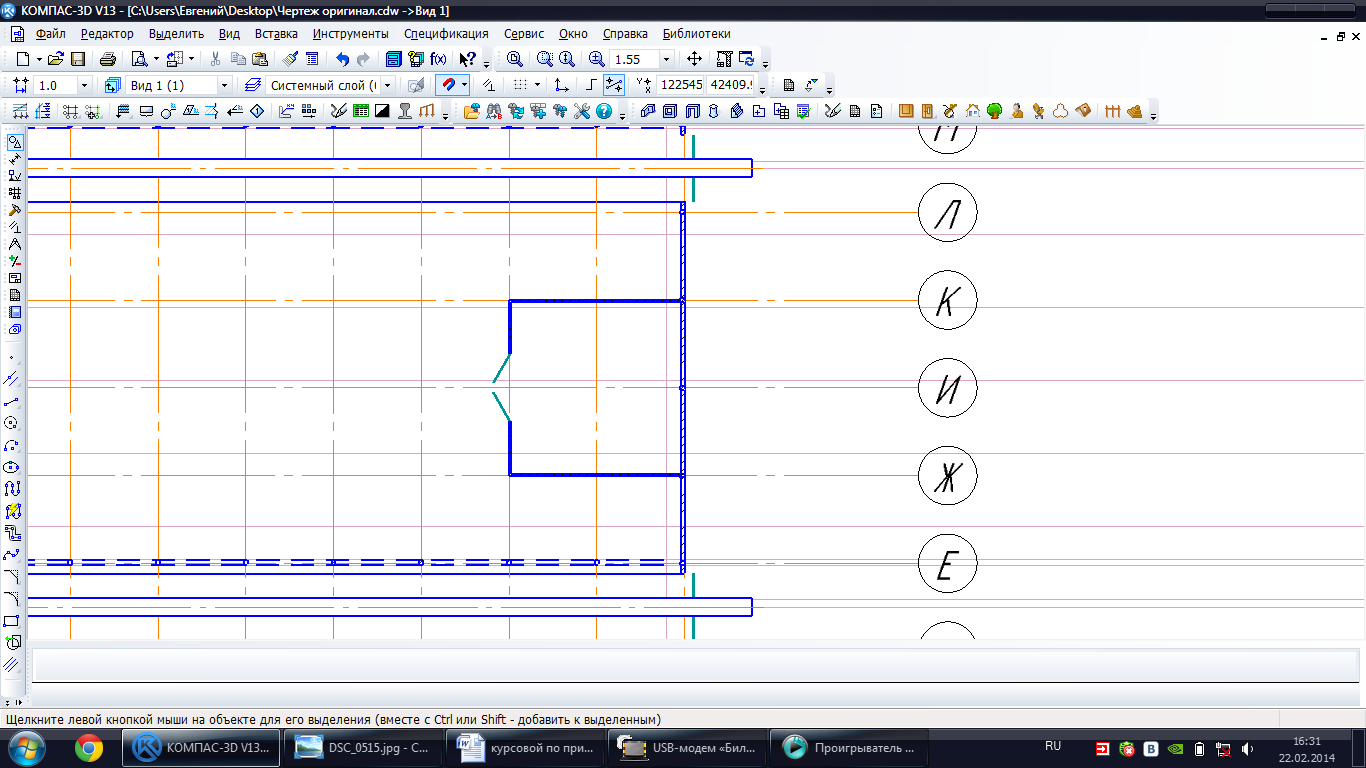

Все двери являются стандартными, так что выбираем из списка подходящую дверь и вставляем в нужное место (рис.44).
Рис. 45
В нашем случае нужно остеклить здание большими витражными окнами шириной 3 м. А где найти такие окна в существующих базах ГОСТов?
Здесь может пригодиться возможность создавать нестандартные объекты на основе стандартных путем изменения некоторых параметров. КОМПАСОбъект позволяет делать это. Выберем любое стандартное окно, которое по внешнему виду похоже на требуемое, изменим его параметры — ширину и высоту — на нужные нам, и разместим на плане.

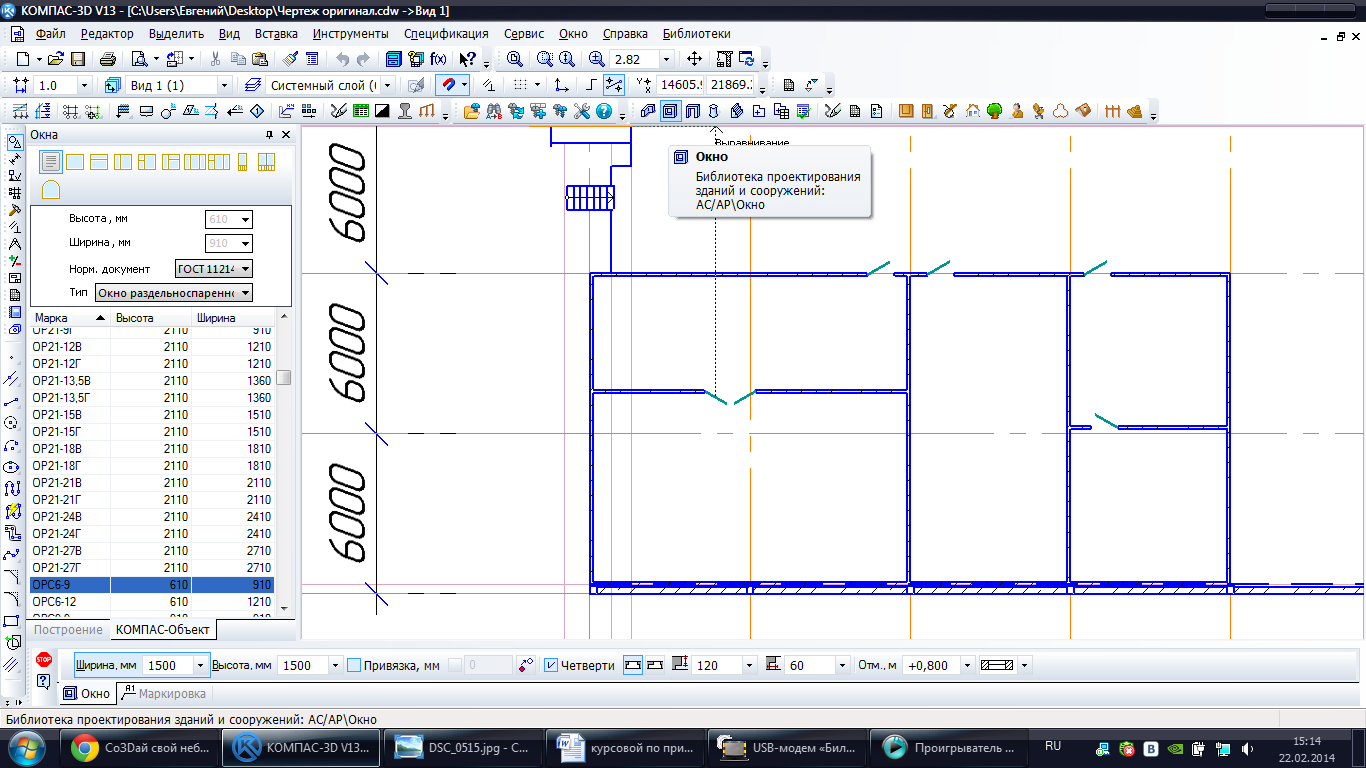

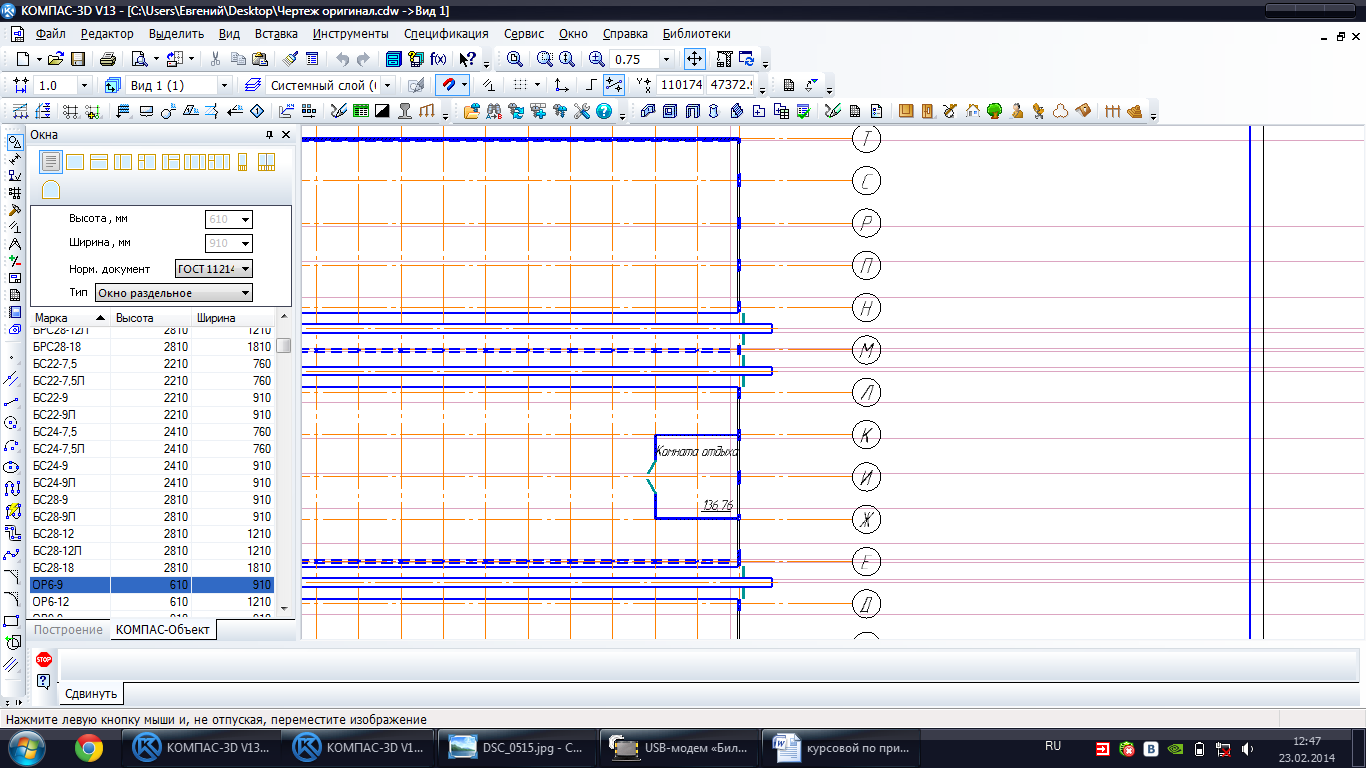

Для создания окон воспользуемся «Библиотека зданий и сооружений»- «Окно» (рис.46).
Рис. 46
Вставляем окна в необходимые места (рис.47).
Рис.47
Когда все стены и перегородки уже есть на плане, смело создаем помещения. Под термином «создать помещения» понимается нанесение обозначений помещений с определением площади и перекрытий для каждого из них. Командой «Помещение» за один раз можно расставить марки всех помещений. Автоматически рассчитывается площадь по замкнутому контуру, и каждому помещению присваивается свой порядковый номер.

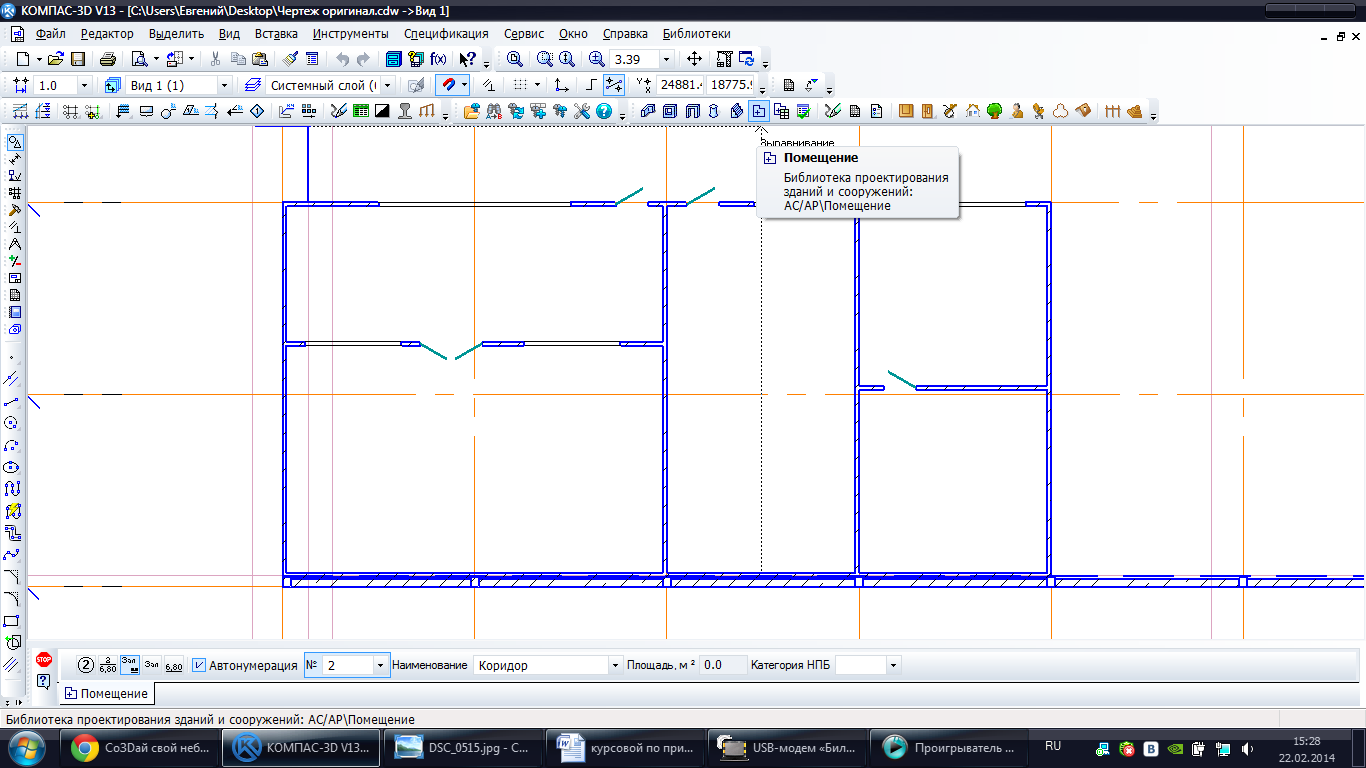

При помощи «Библиотека зданий и сооружений»- «Помещение» (рис.48).
Рис. 48
Выбираем необходимое помещение (рис.49)
Рис. 49

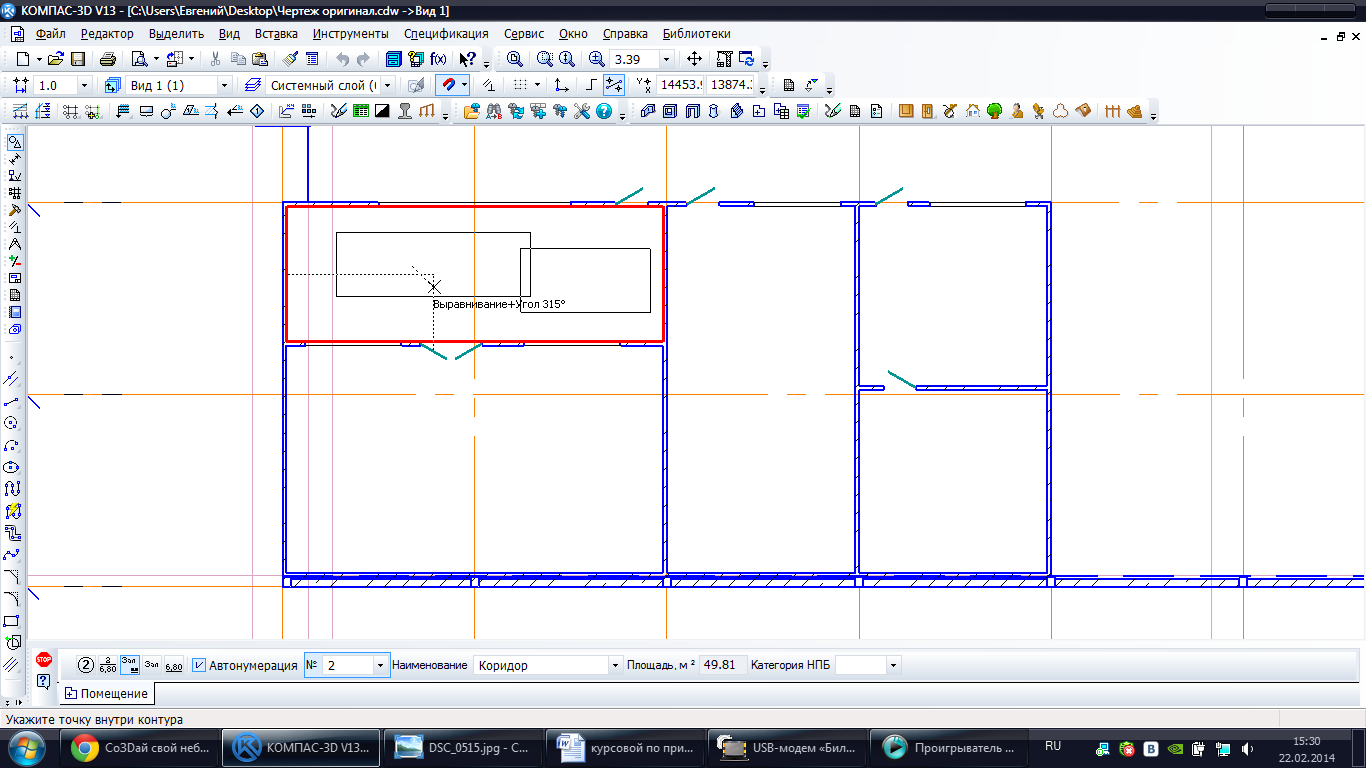

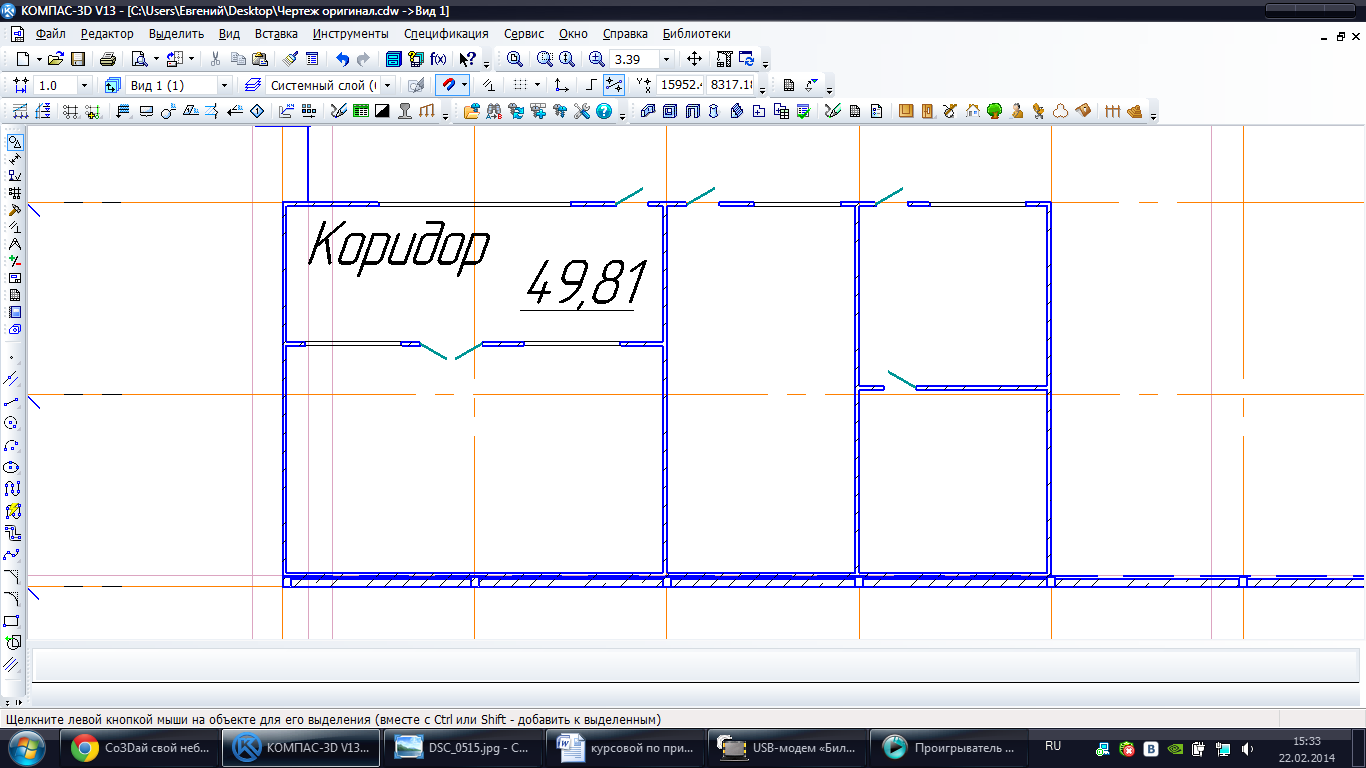

В свойствах выбираем необходимое наименование, например «коридор» и нажимаем применить (рис.50).
Рис.50

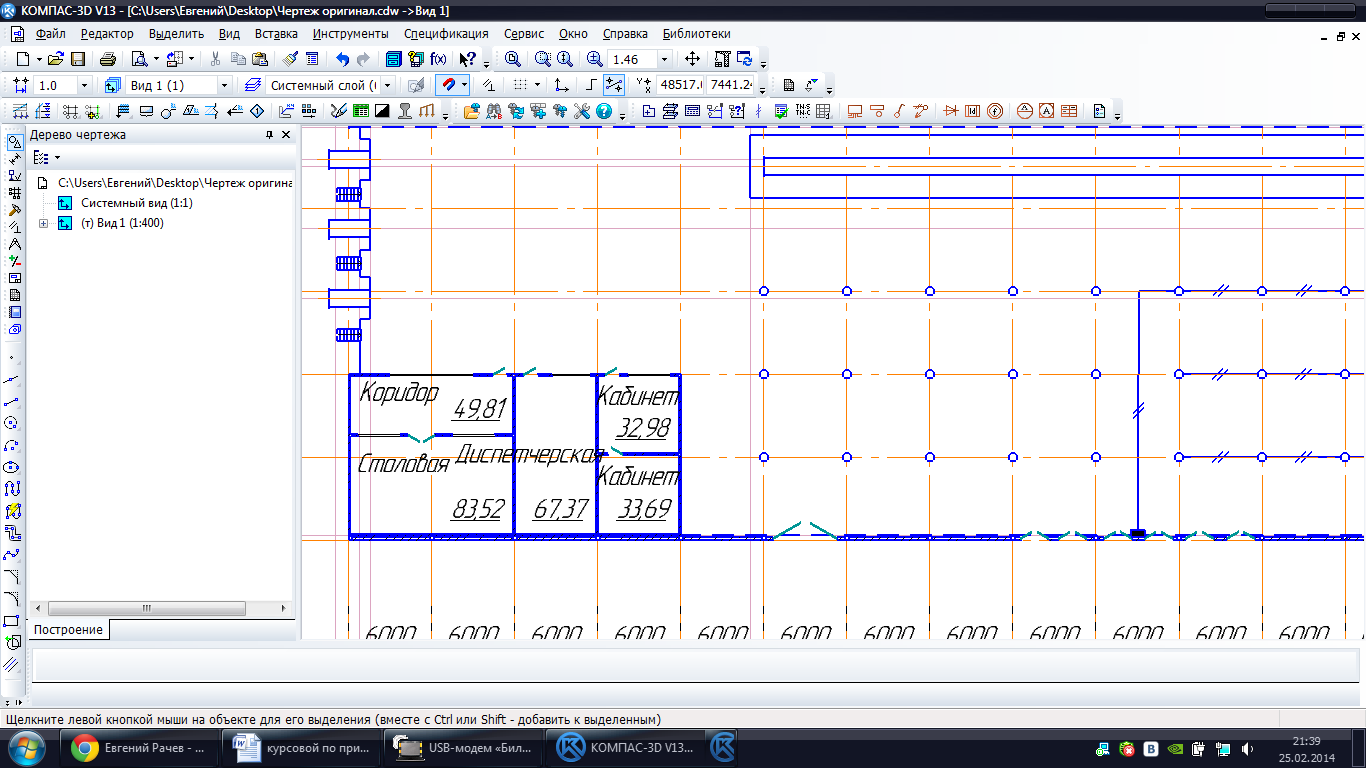

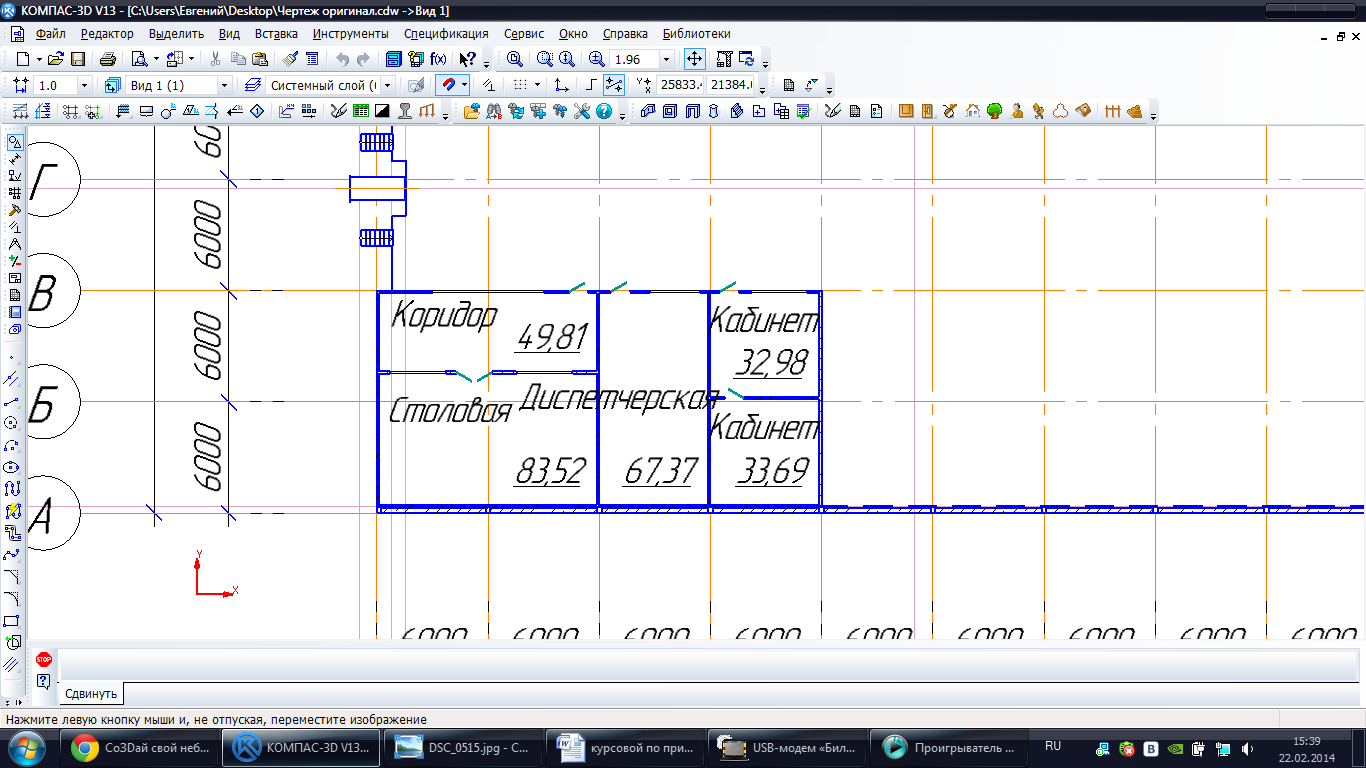

Аналогично обозначаем другие помещения (рис.51).
Рис.51
Строим мастерскую столяров, находящуюся в конце первого пролета, аналогично предыдущему помещению.

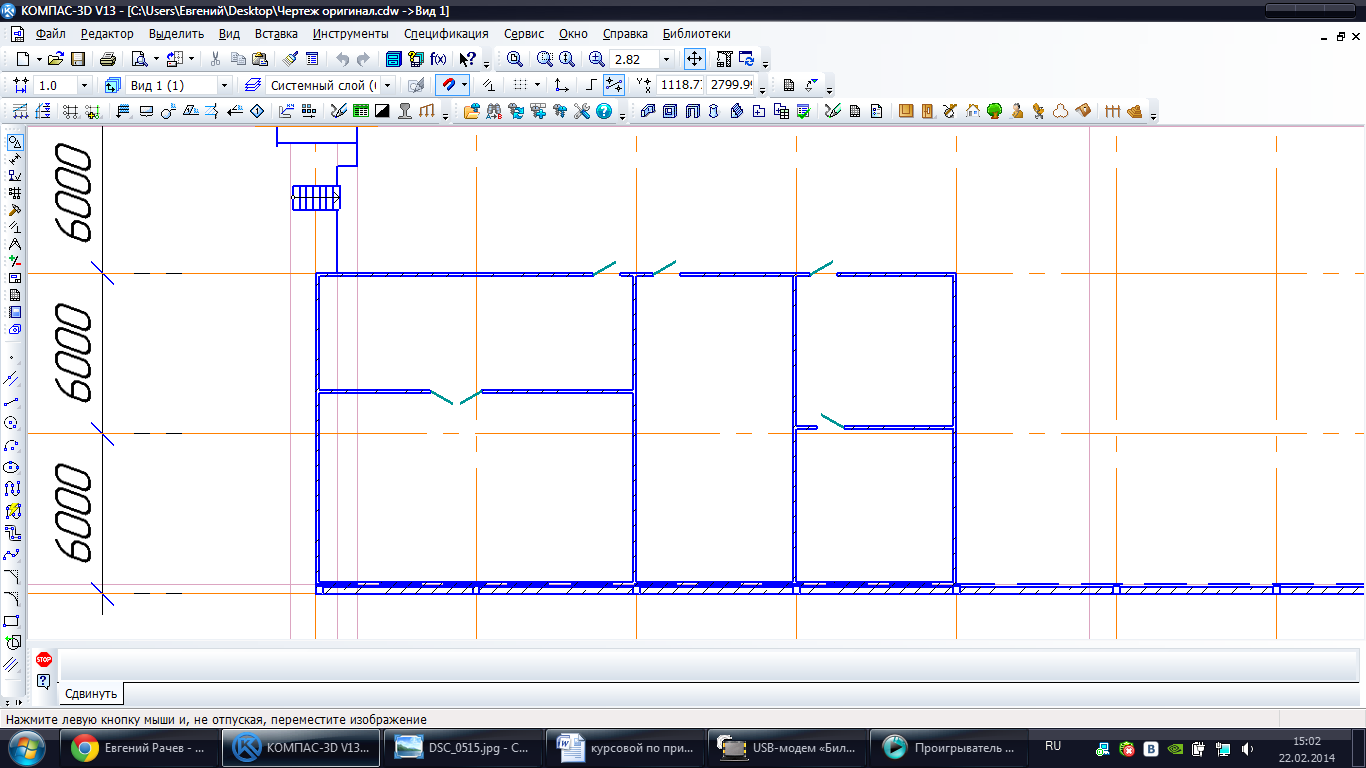

Строим стены (рис. 52)
Рис.52
Строим межкомнатные перегородки, изменяя штриховку на дерево (рис.53).
Рис. 53

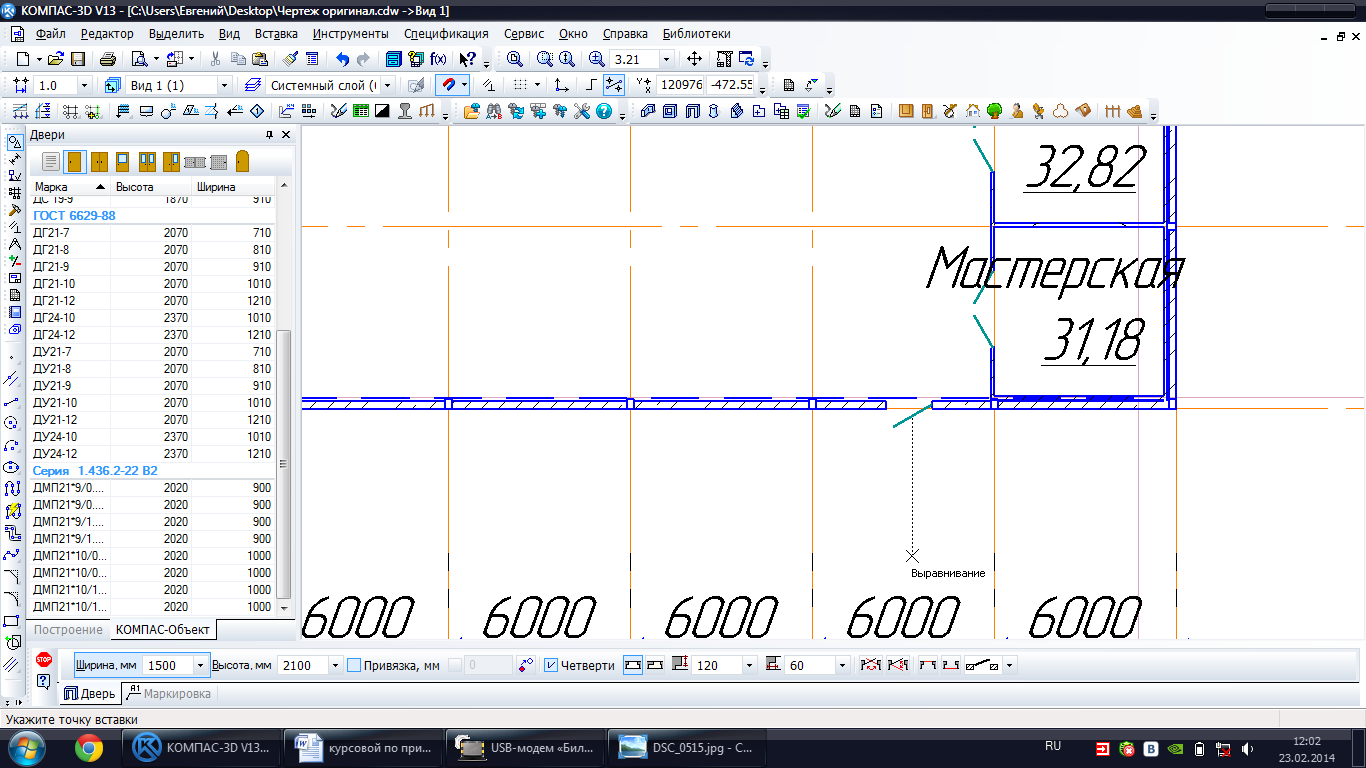

Строим двери (рис.54)
Рис. 55

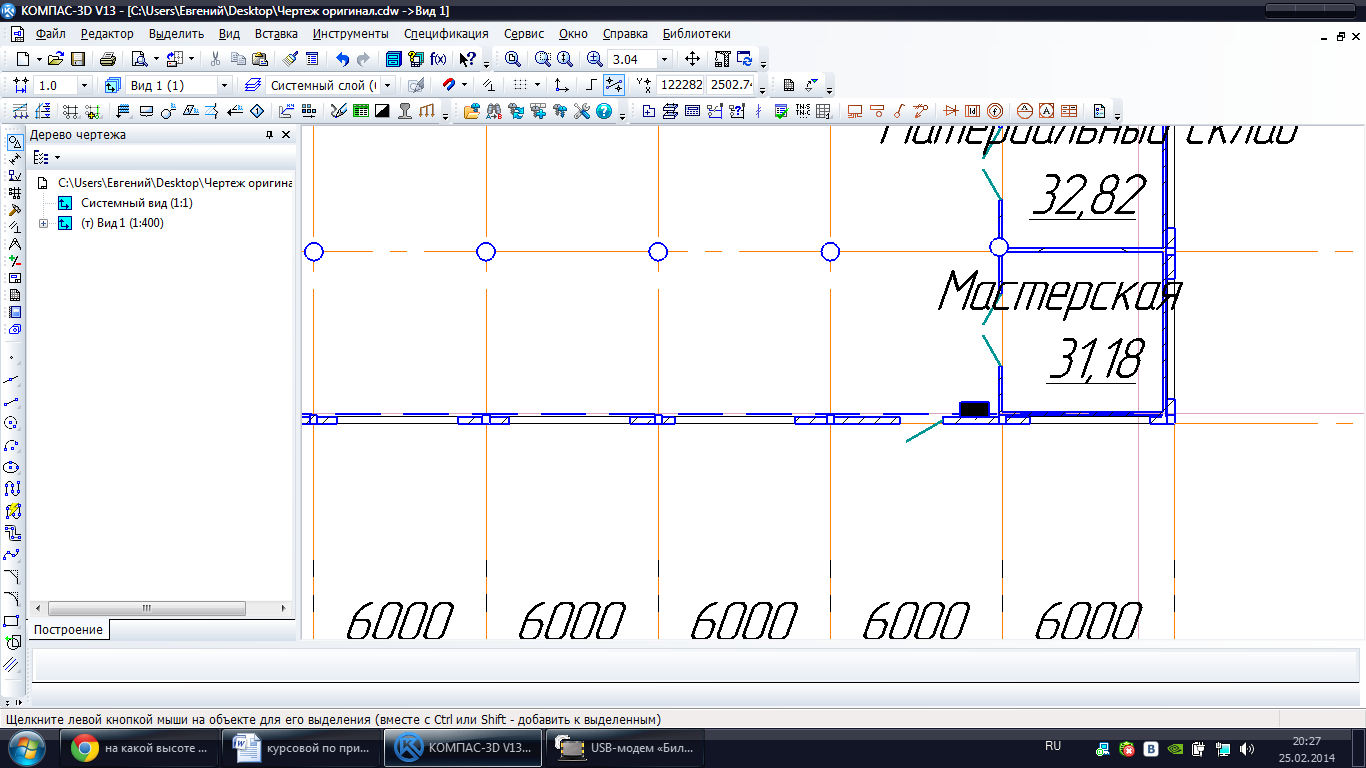

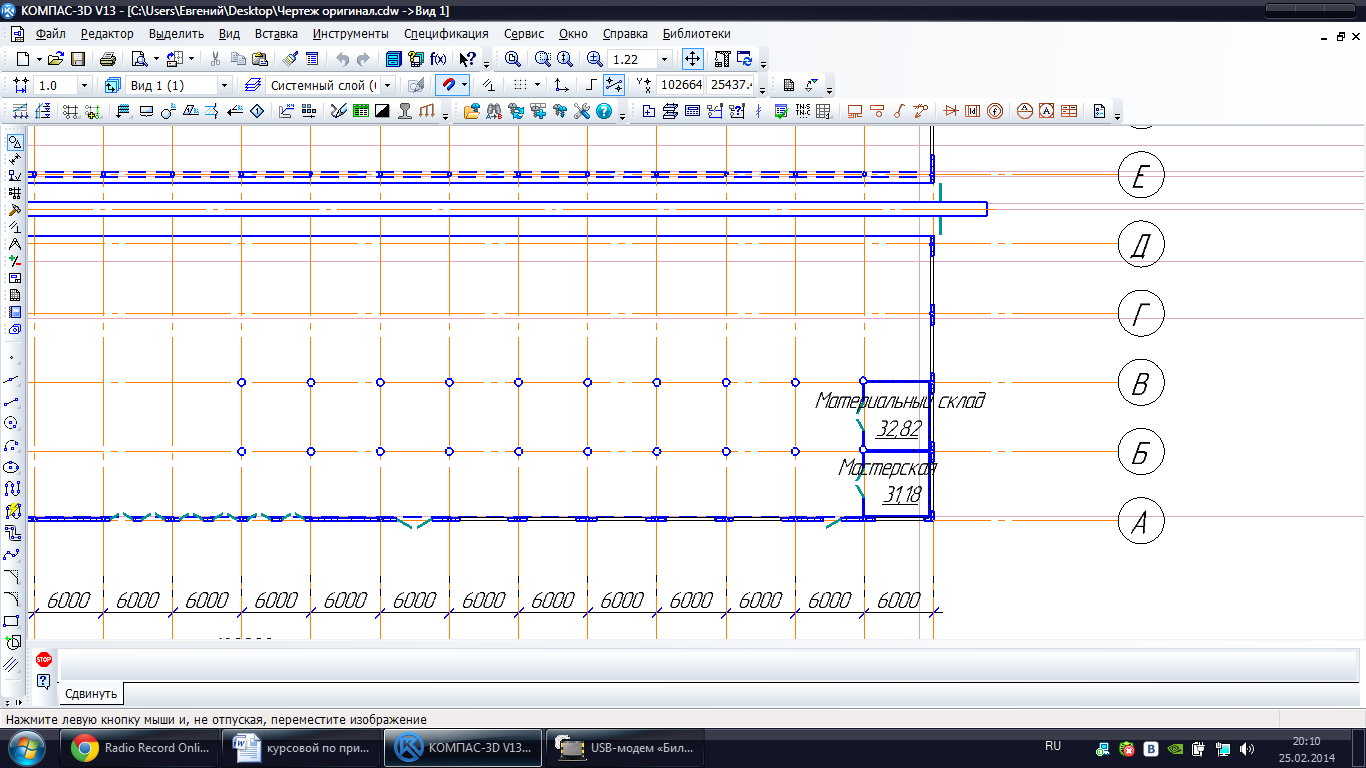

Обозначаем помещения (рис.56)
Рис. 56
Построим еще одно помещение, находящееся в конце второго пролета - комнату отдыха, для рабочих занимающихся упаковкой готовых изделий в ящики.

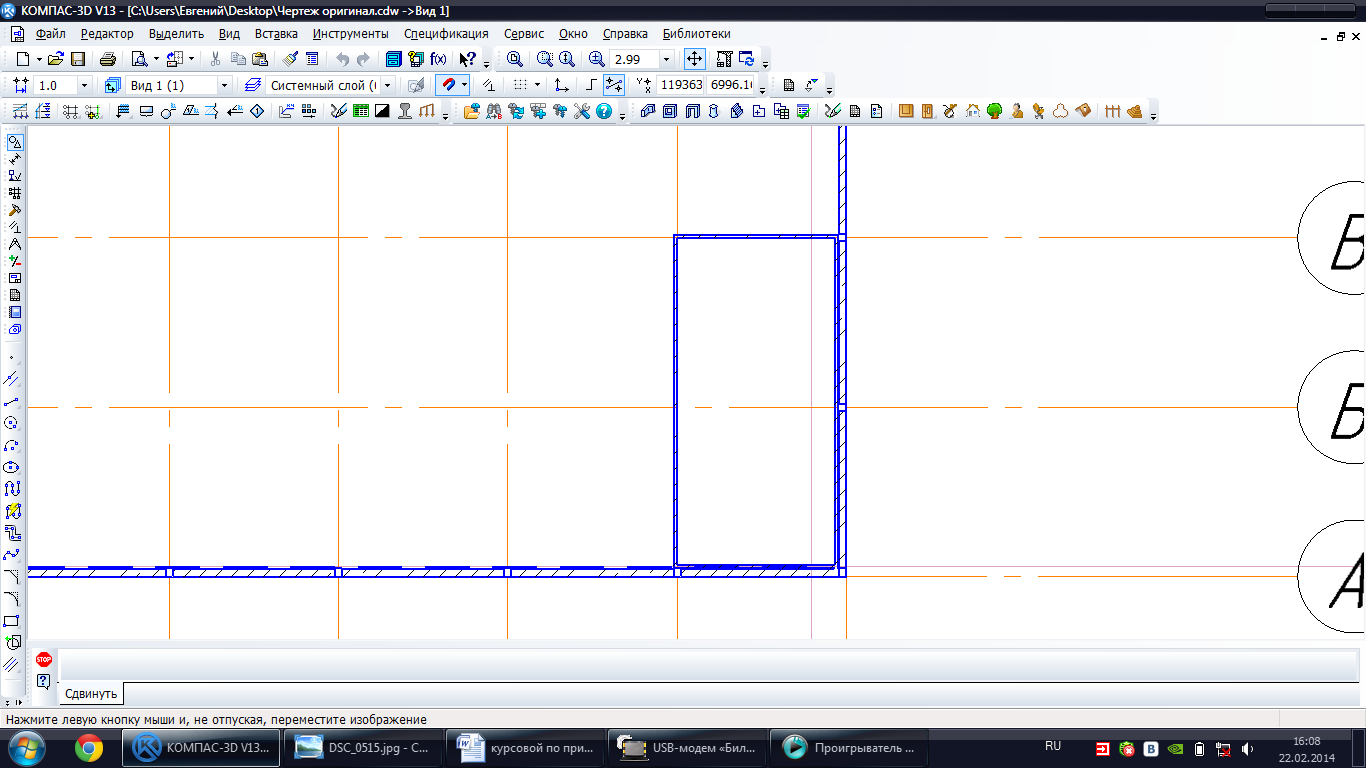

Строим стены (рис. 57).
Рис. 57
Строим дверь (рис. 58).
Рис. 58

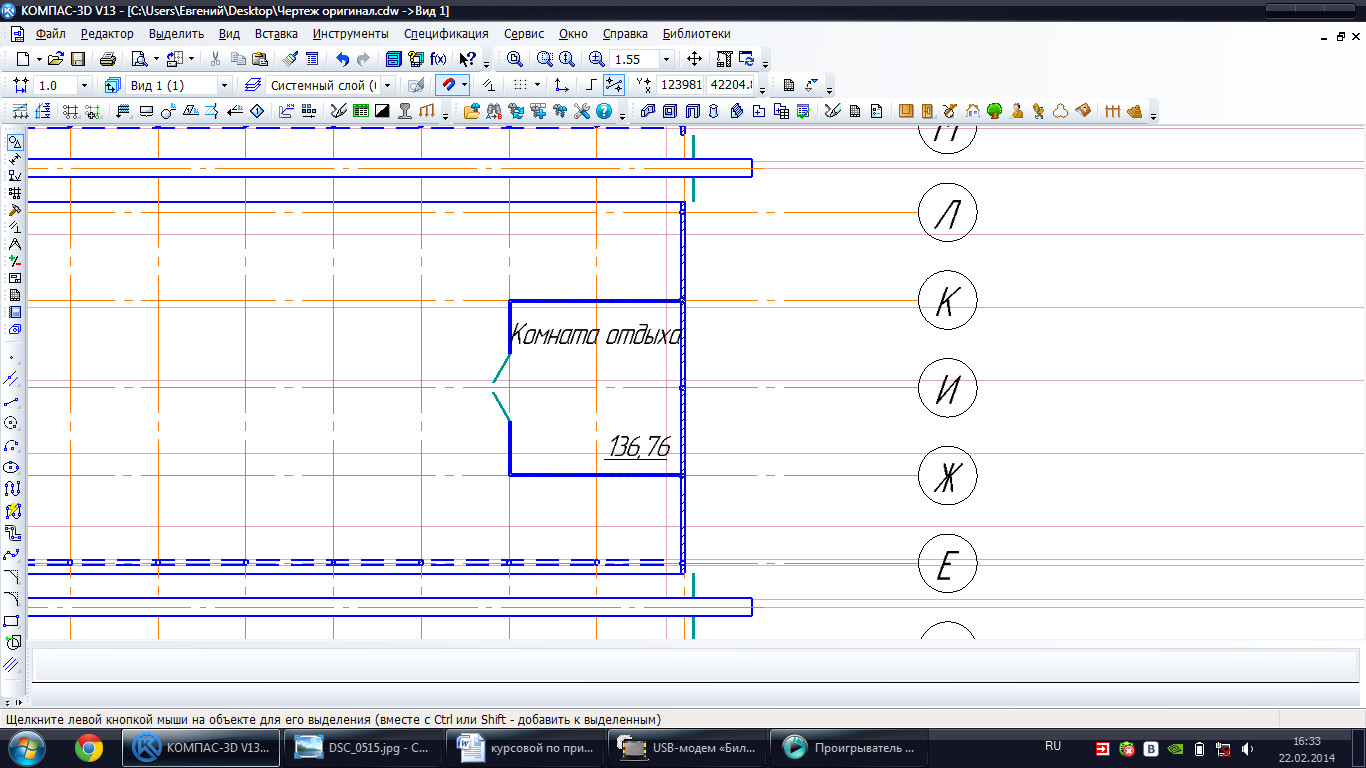

Обозначаем помещение (рис. 59).
Рис.59
10.Создание дверей, окон, ворот склада готовой продукции

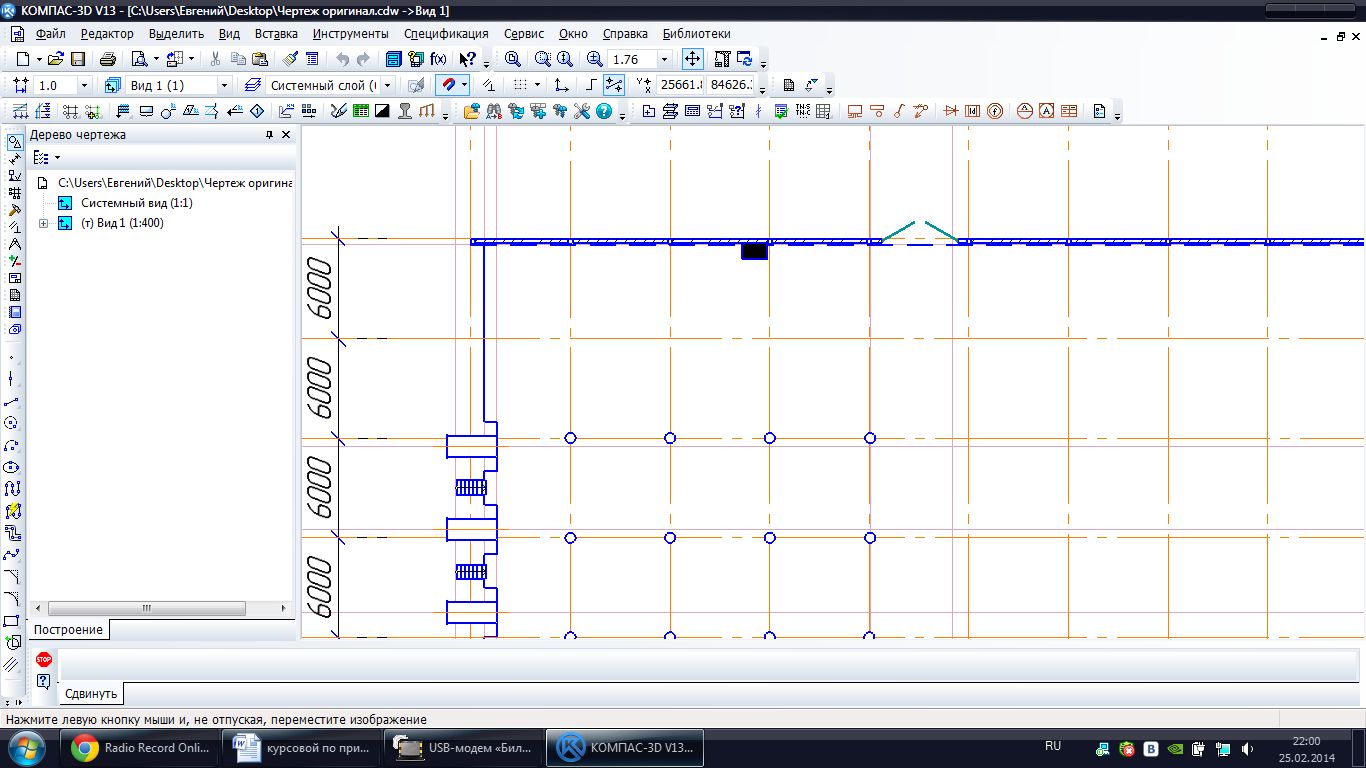

Следующим этапом вставляем окна, двери и ворота, в стены самого здания склада.

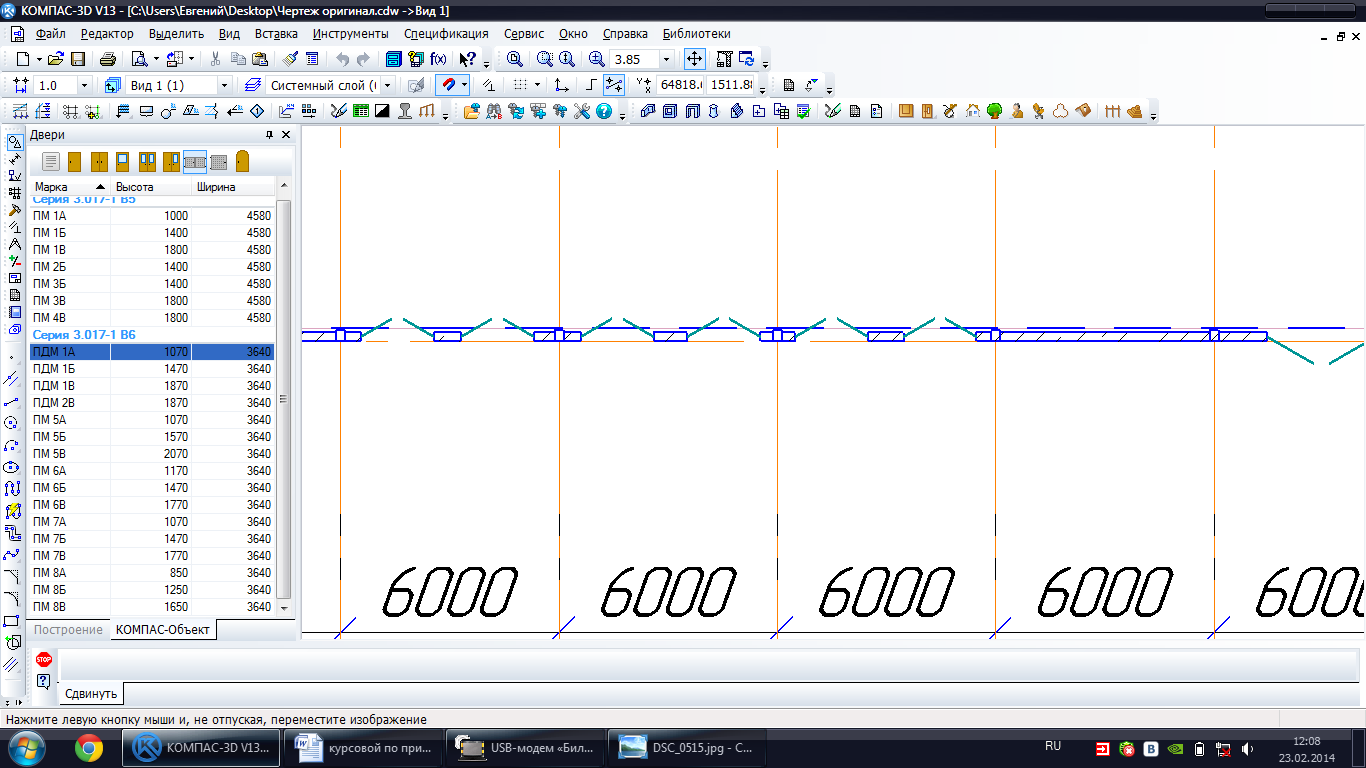

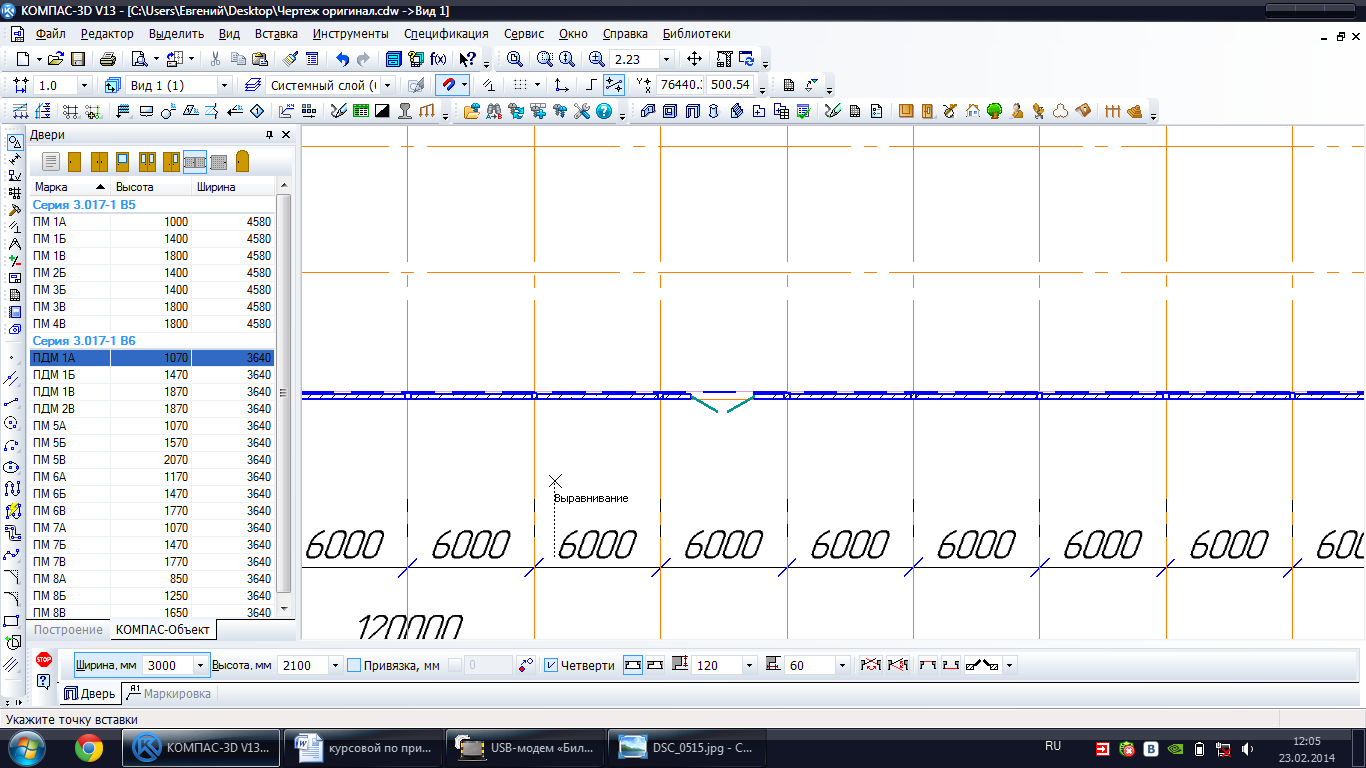

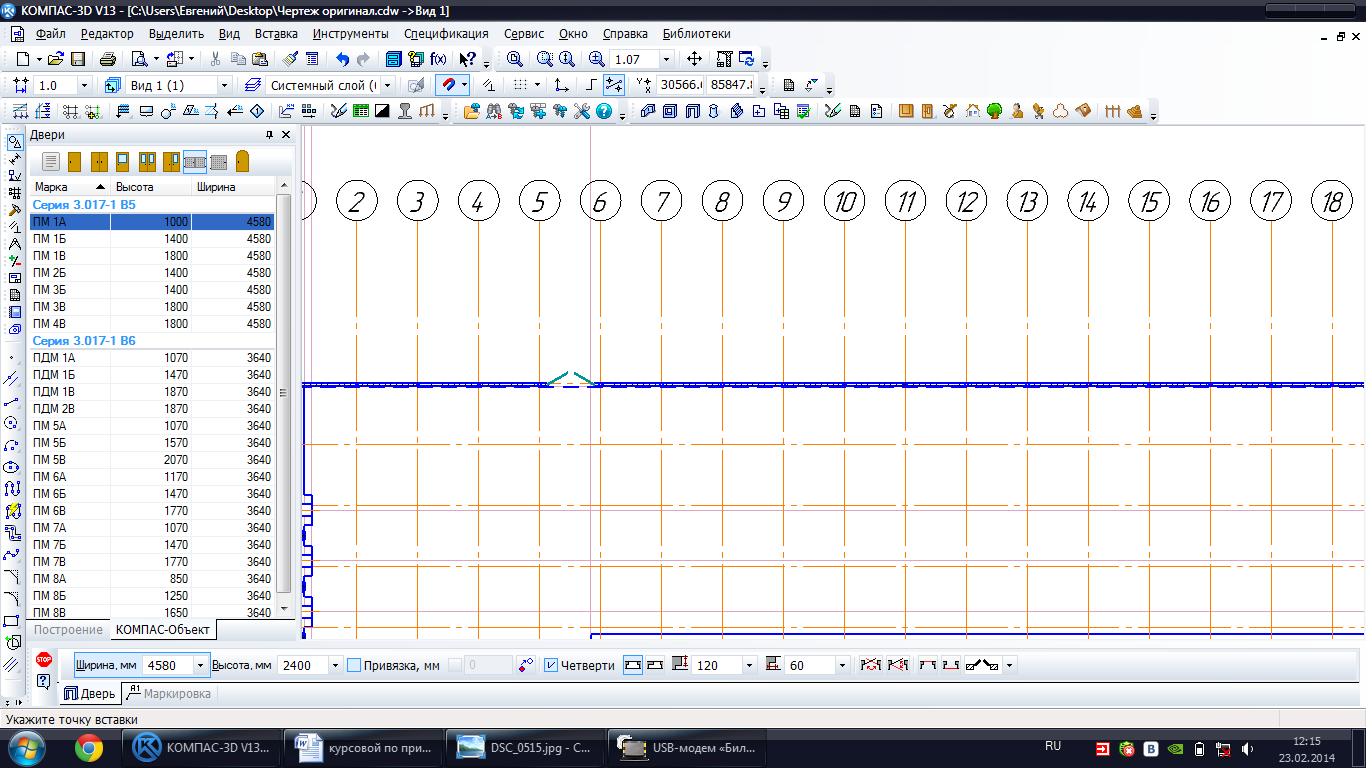

Вставляем двери, ворота (рис.60-64).
Рис. 60
Рис. 61
Рис. 62
Рис.63
Рис.64

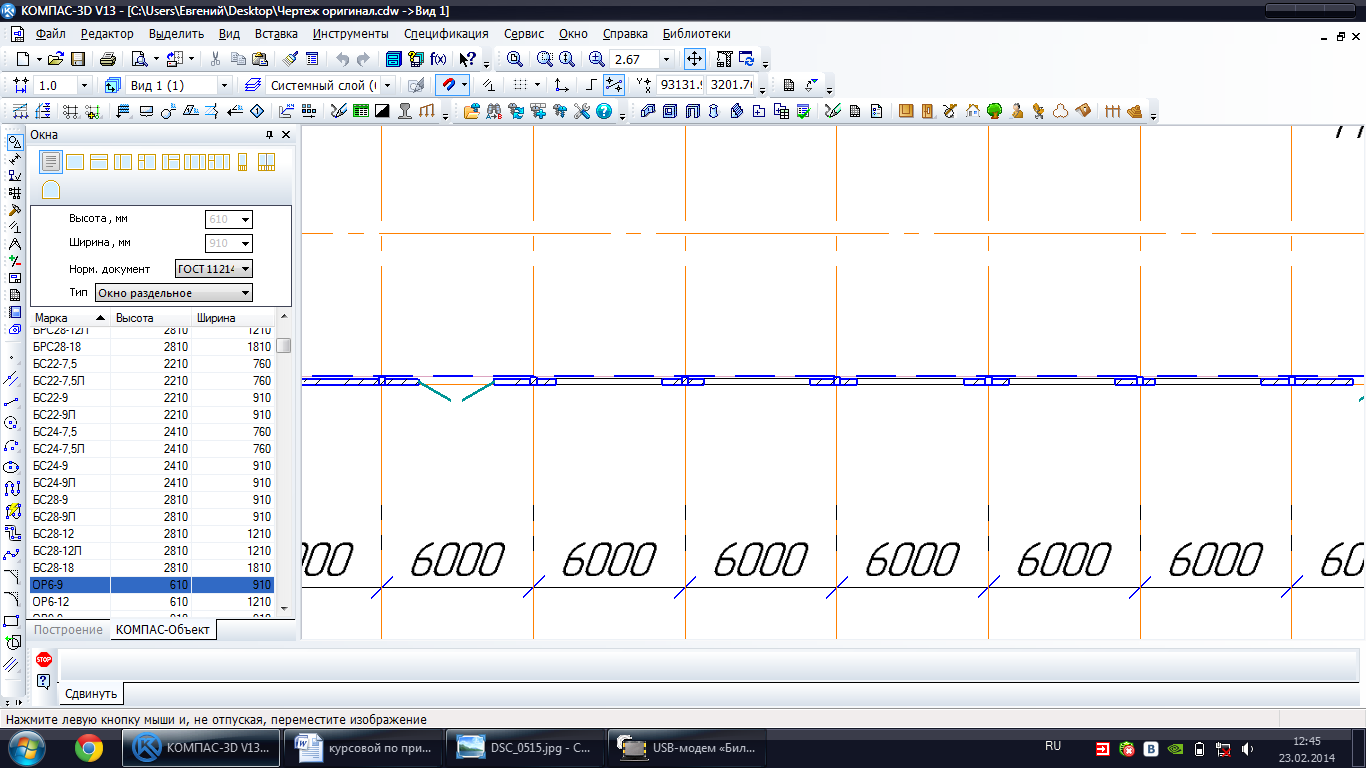

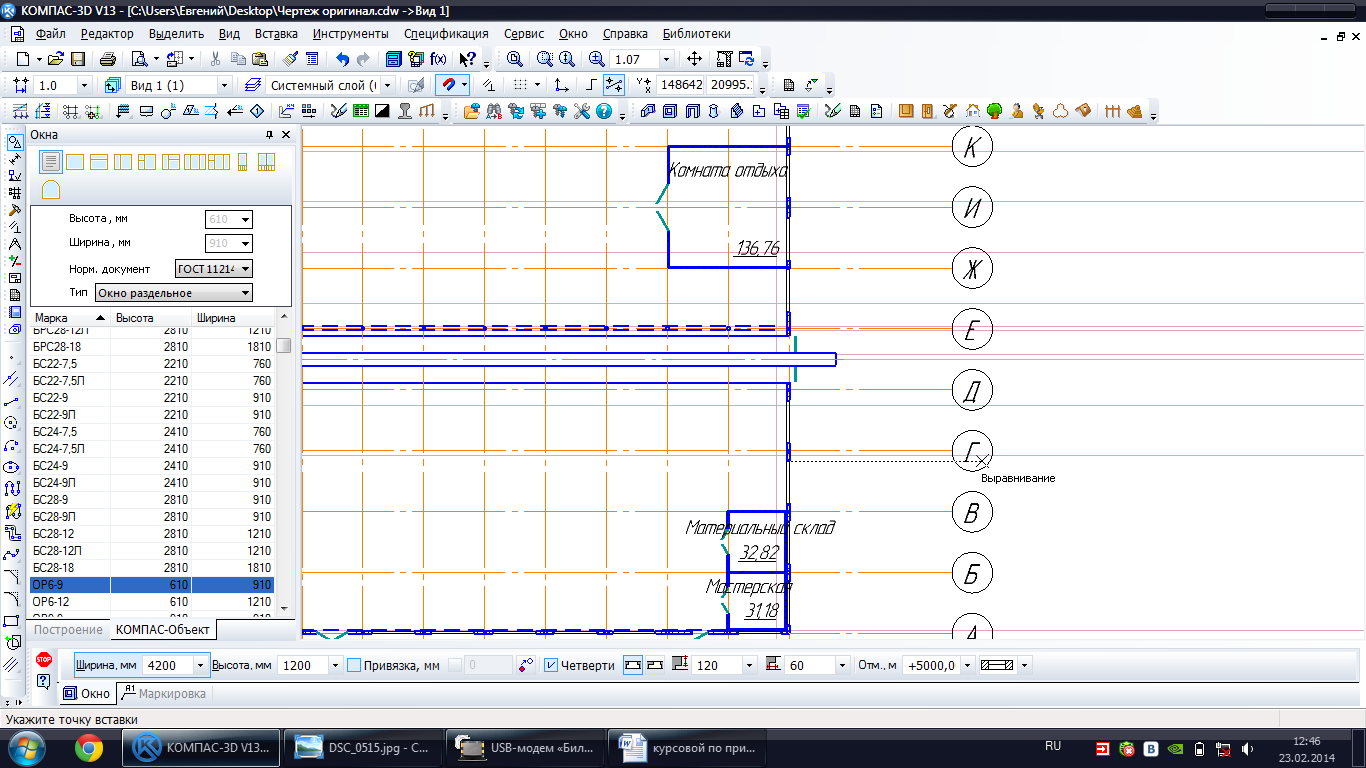

Вставляем окна. Окна у нас не стандартные, выполненные на отметке 5000мм и высотой 1200 мм (рис.65-67).
Рис.65
Рис. 66
Рис. 67
11.Создание схемы освещения склада готовой продукции
Для построения схемы освещения склада, необходимо применить «Библиотеку автоматизированного проектирования электрических схем и перечней элементов».

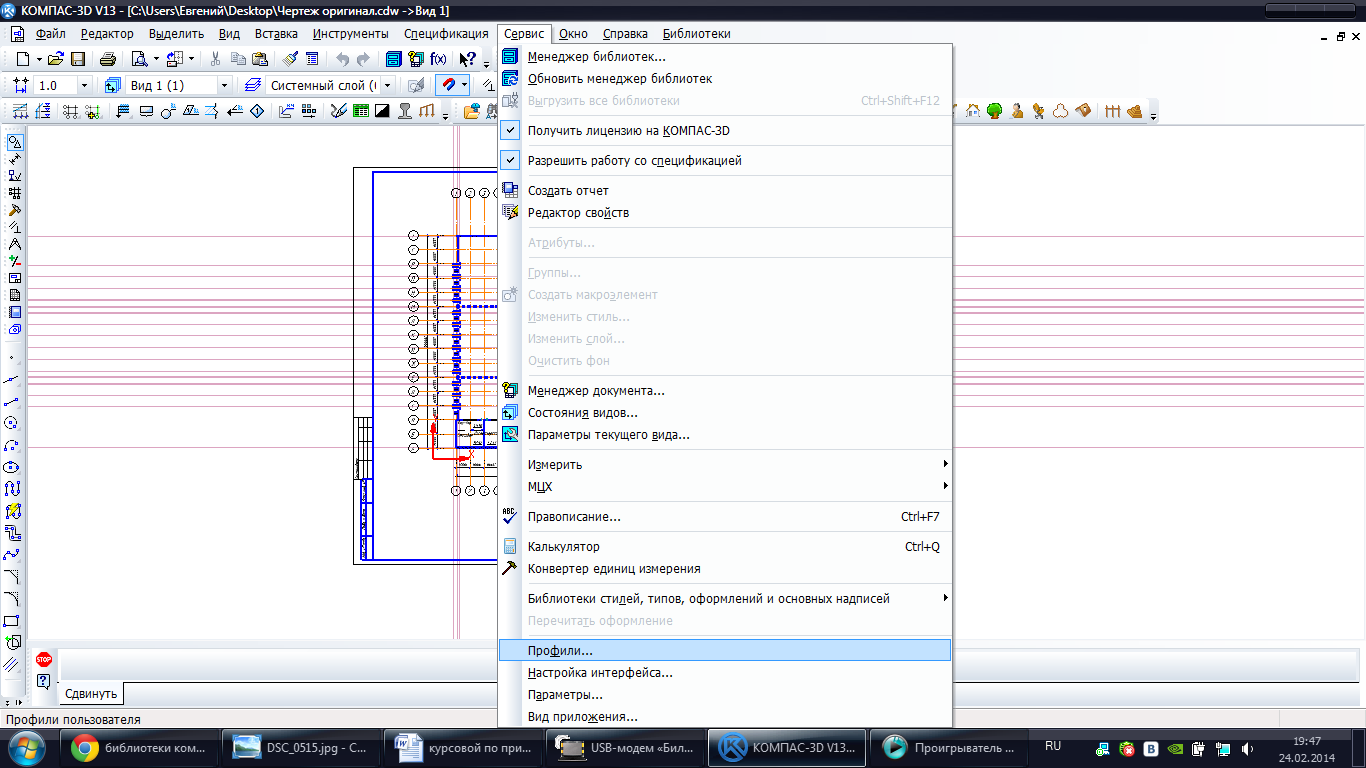

В меню «Сервис» выбираем «Профили» (рис. 68).
Рис.68

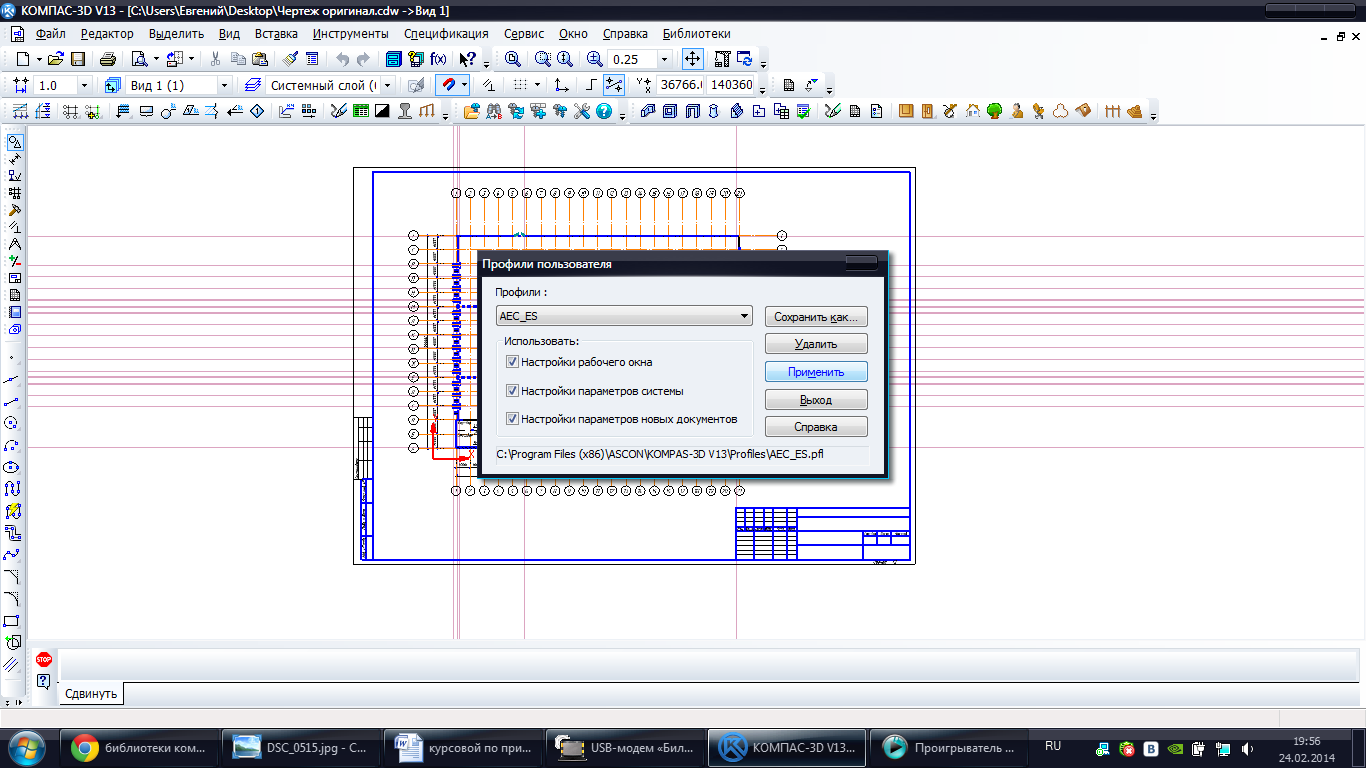

В появившемся меню выбираем нужный нам профиль и нажимаем кнопку «Применить» (рис.69).
Рис. 69
Панель библиотеки поменяла свой вид (рис. 70).
Рис. 70
Приступаем к этапу построения схемы освещения склада.

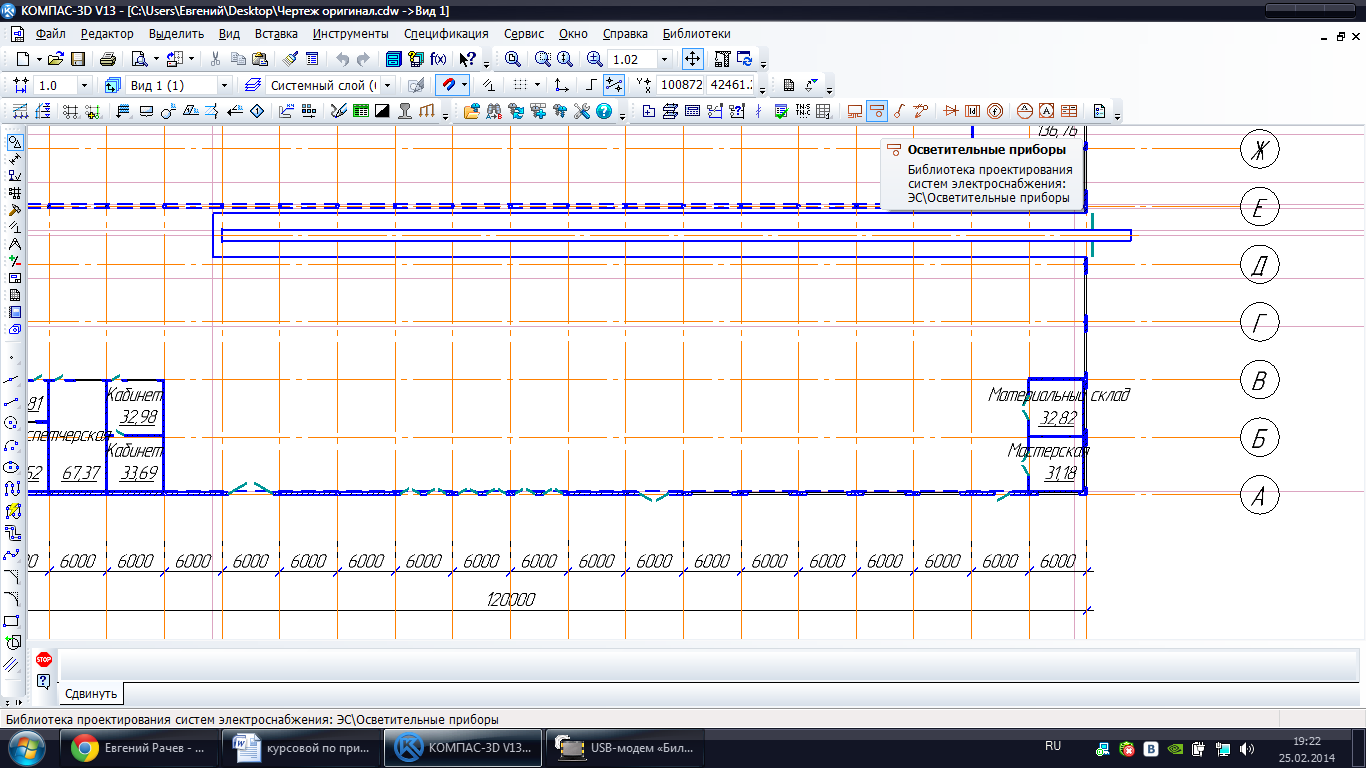

В «Библиотеке проектирования систем электроснабжения» выбираем «Осветительные приборы» (рис. 71)
Рис. 71

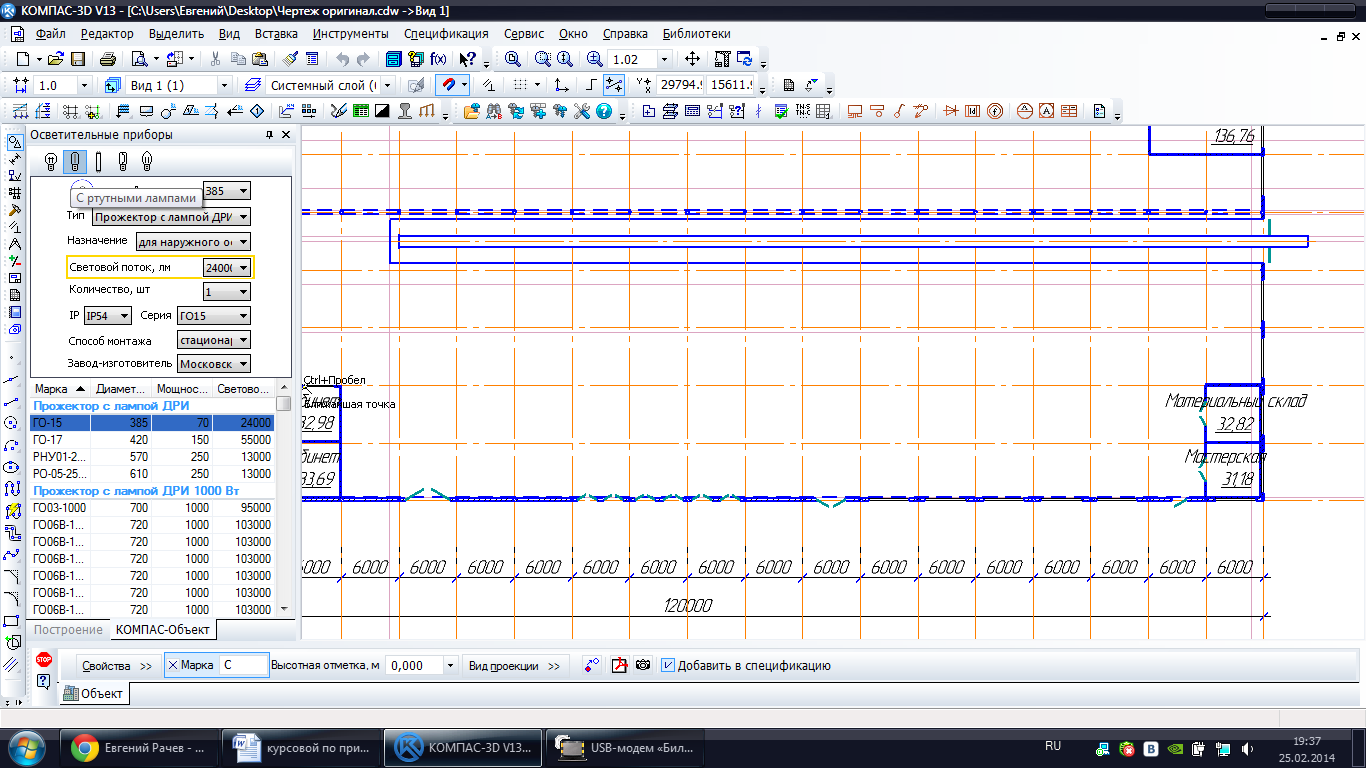

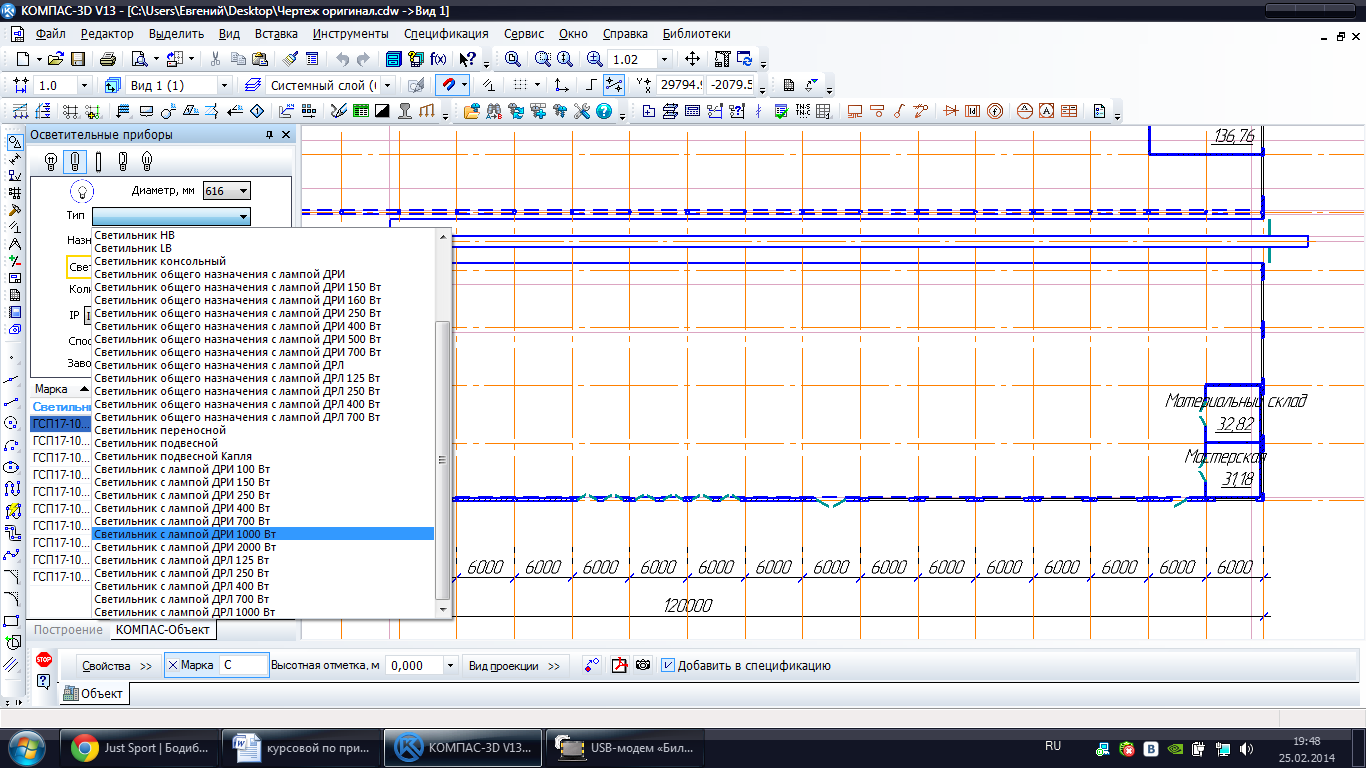

В появившемся меню «Осветительные приборы» выбираем «С ртутными лампами», так как они имеют наибольшую светоотдачу, необходимую нам для освещения больших площадей склада (рис.72).
Рис. 72

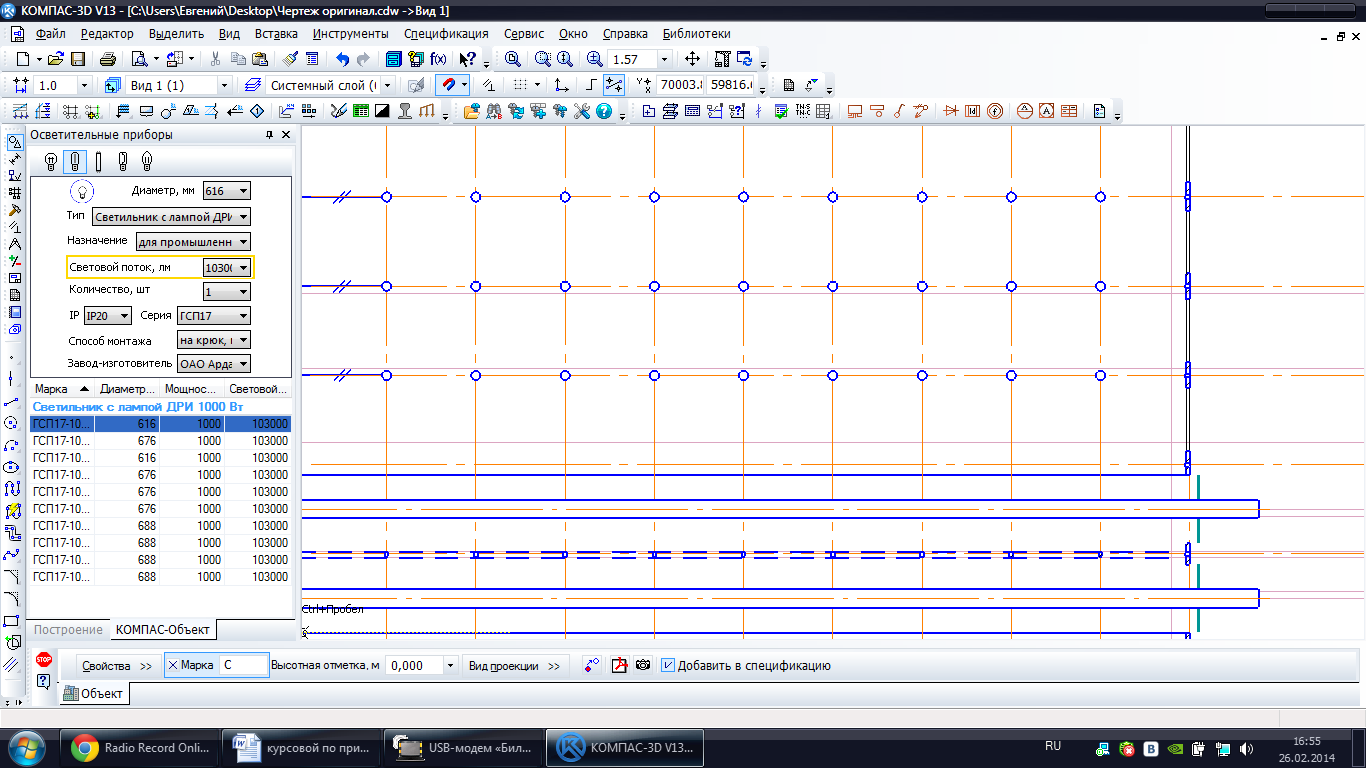

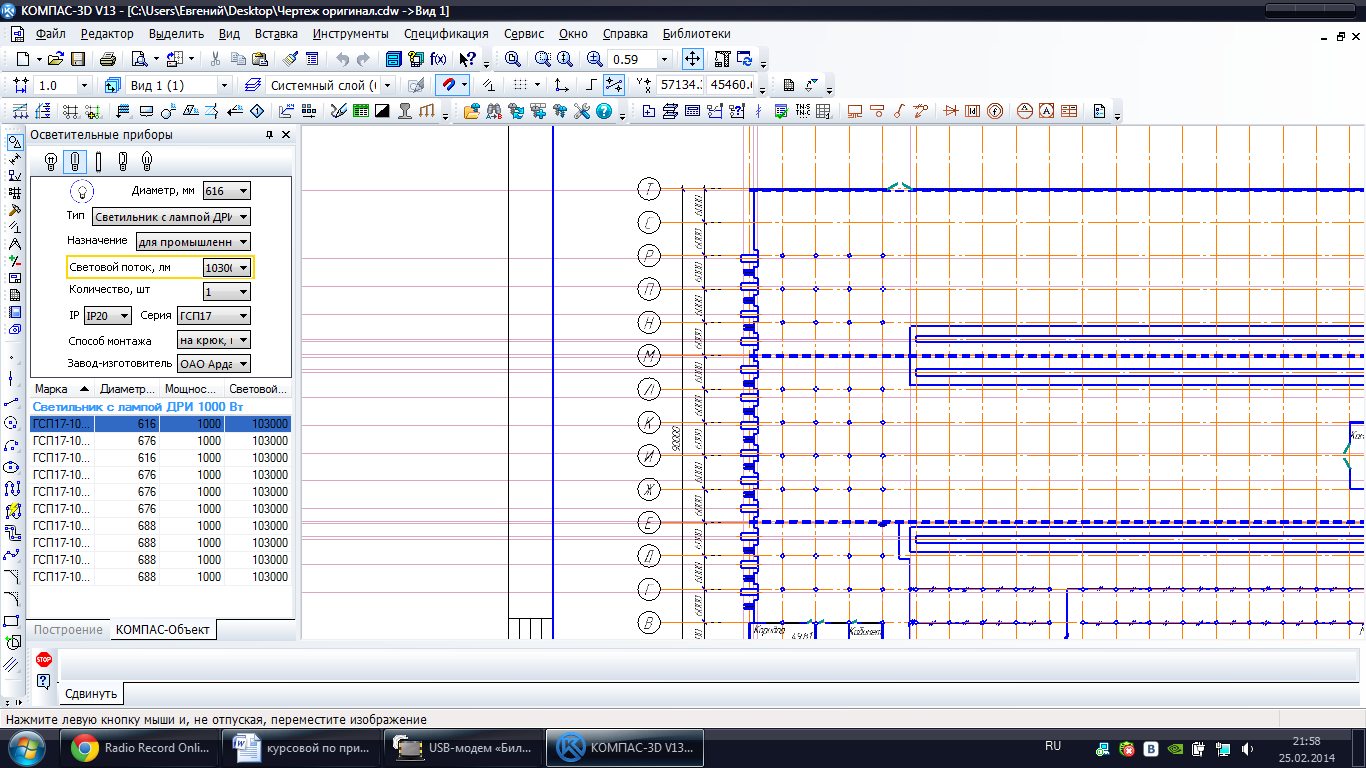

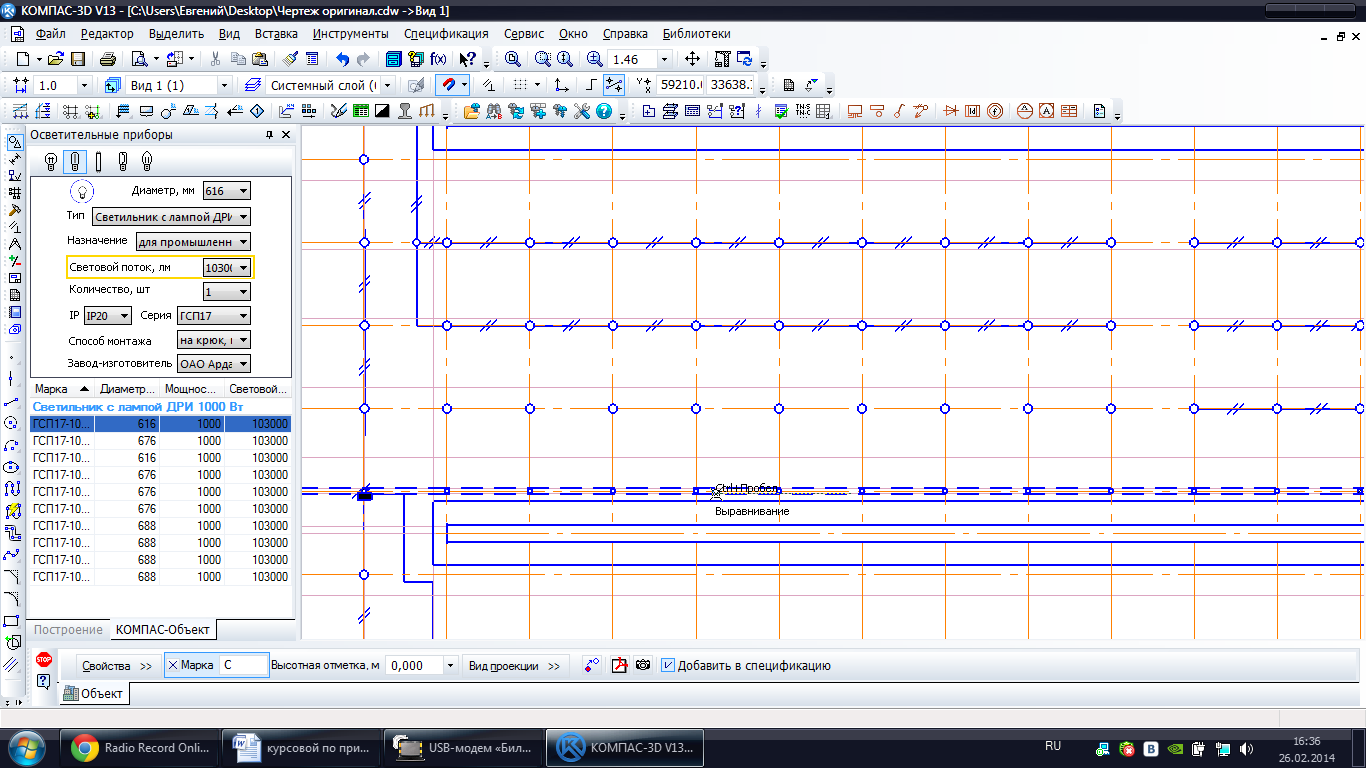

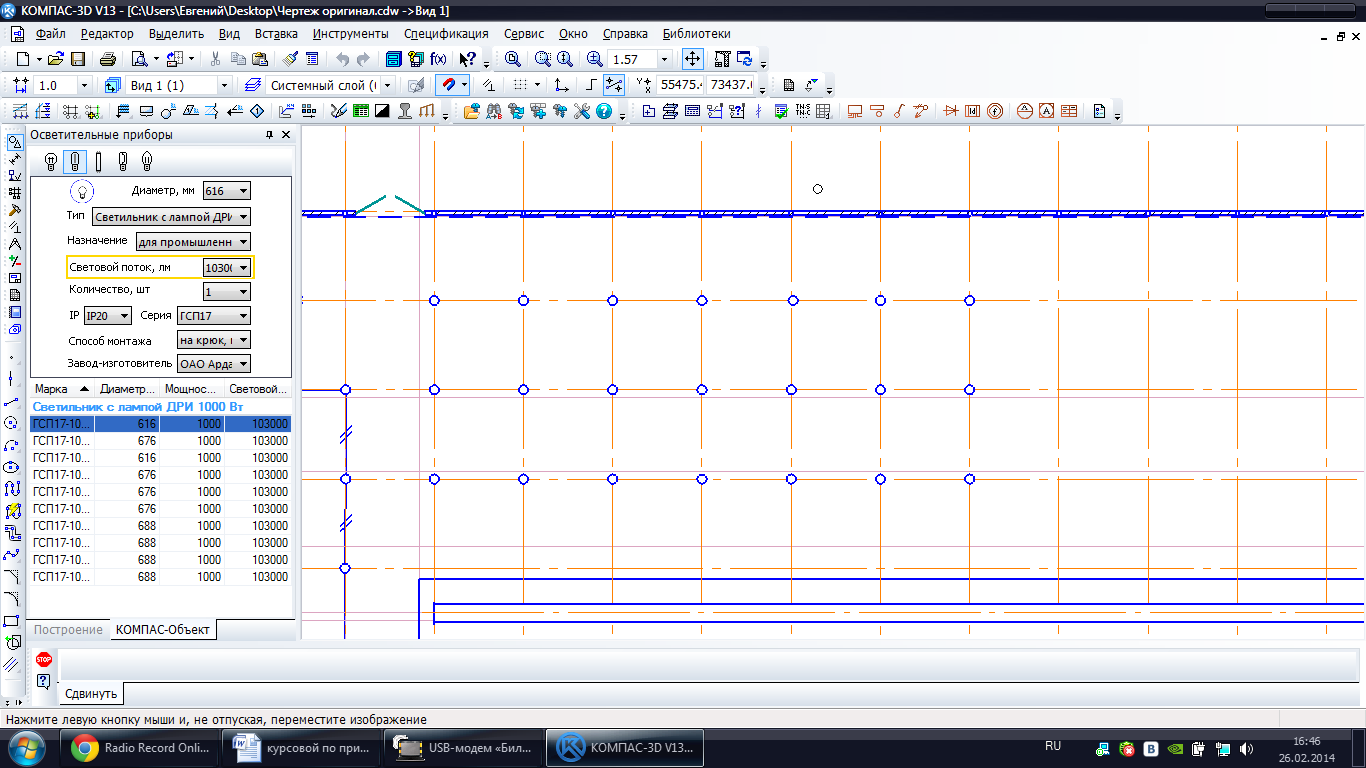

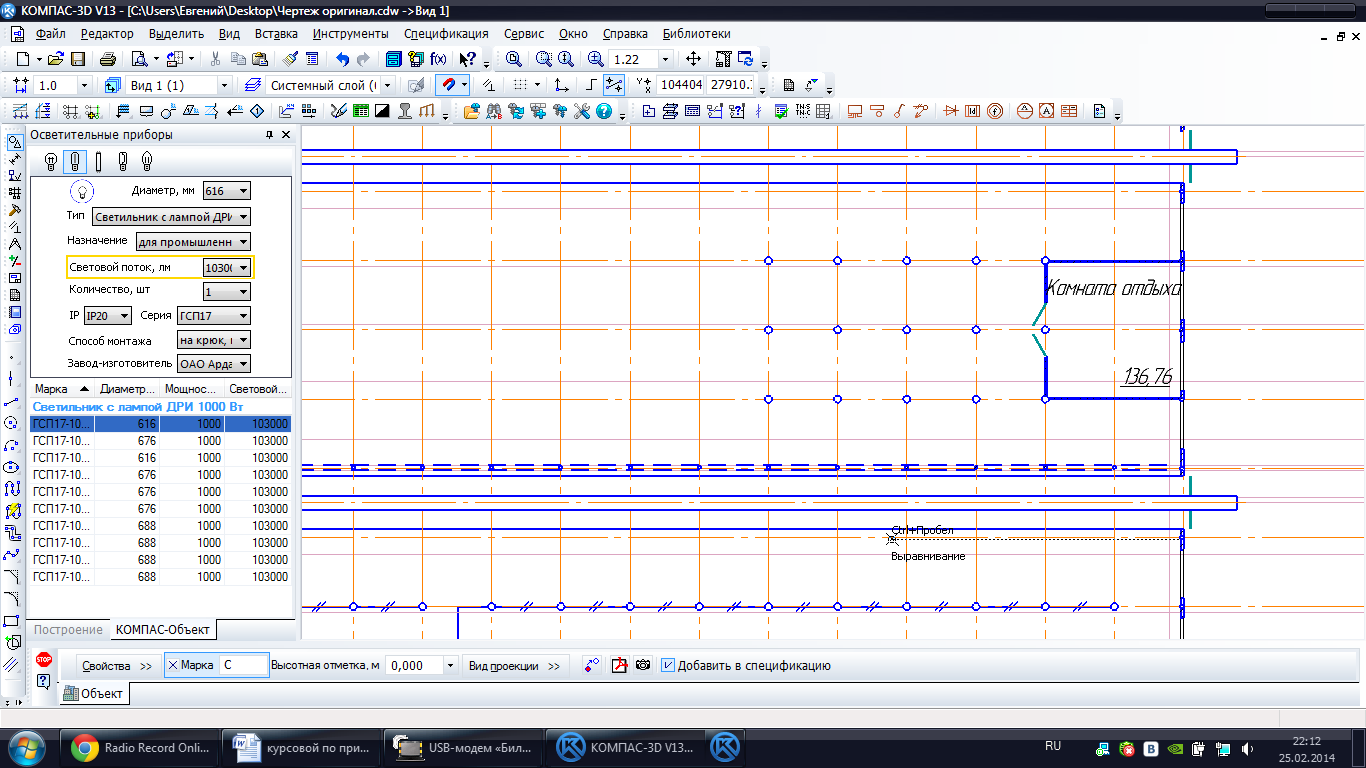

В «Тип» выбираем нужный нам светильник (рис.73).
Рис. 73
Освещение склада поделено на девять участков. Каждый участок запитывается от своего «щита освещения».
Начинаем расставлять светильники с конца первого пролета. Там находятся второй и третий участки.

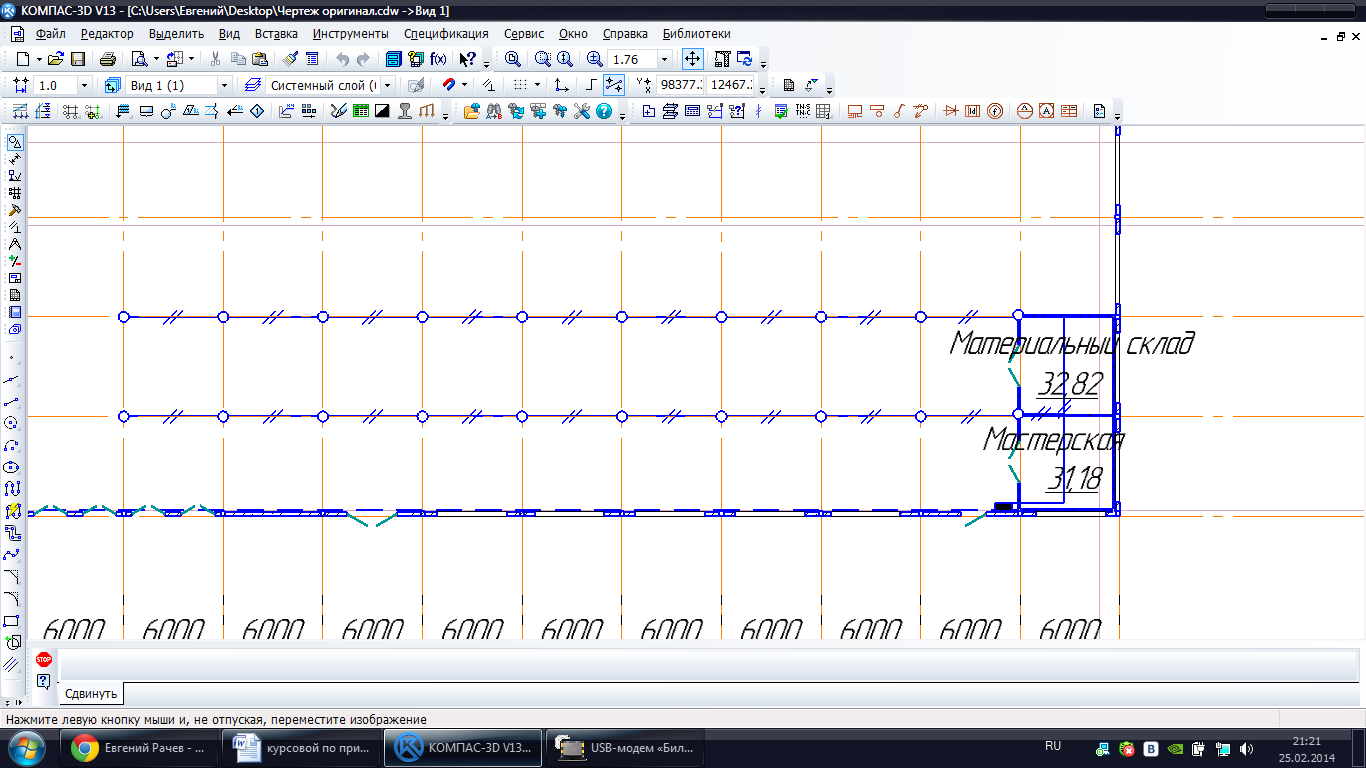

Расставляем светильники для третьего участка (рис. 74)
Рис. 74

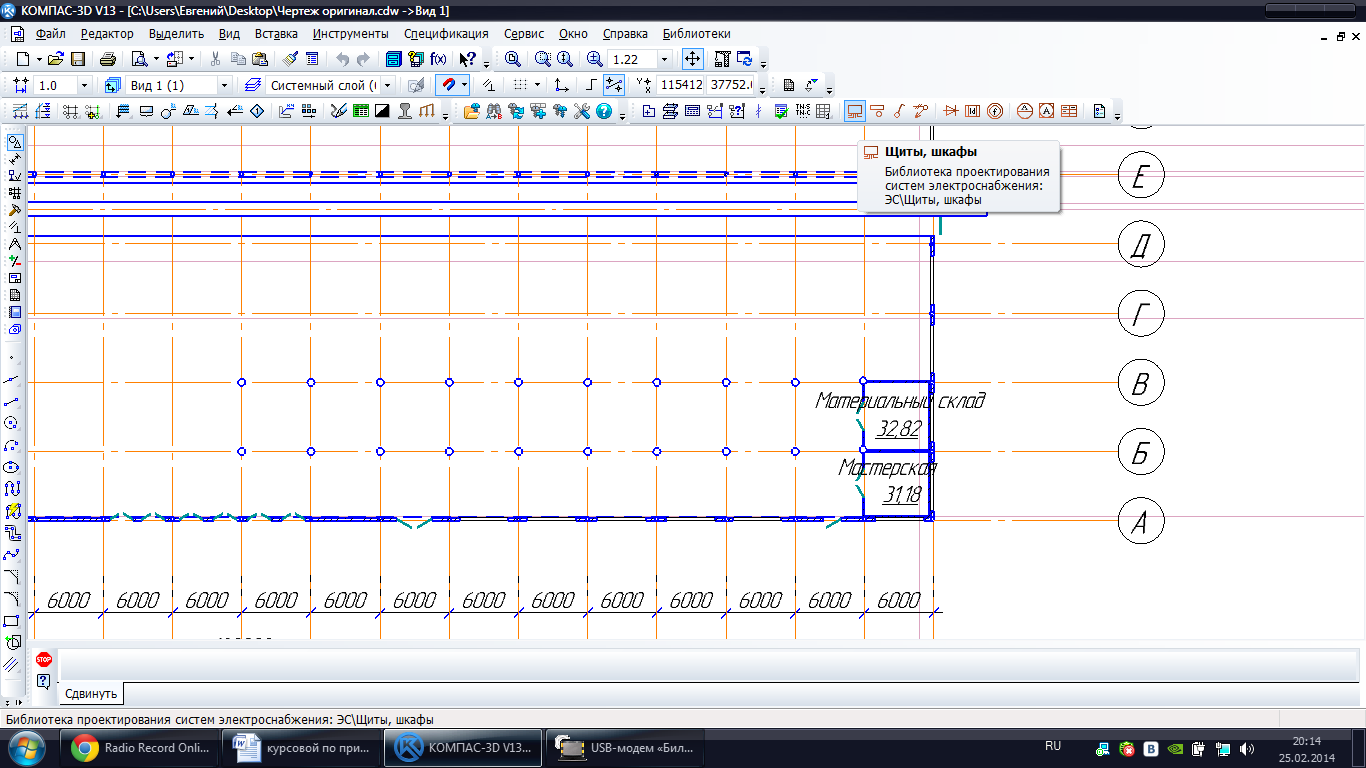

В «Библиотеке проектирования систем электроснабжения» выбираем «Щиты, шкафы» (рис.75)
Рис. 75

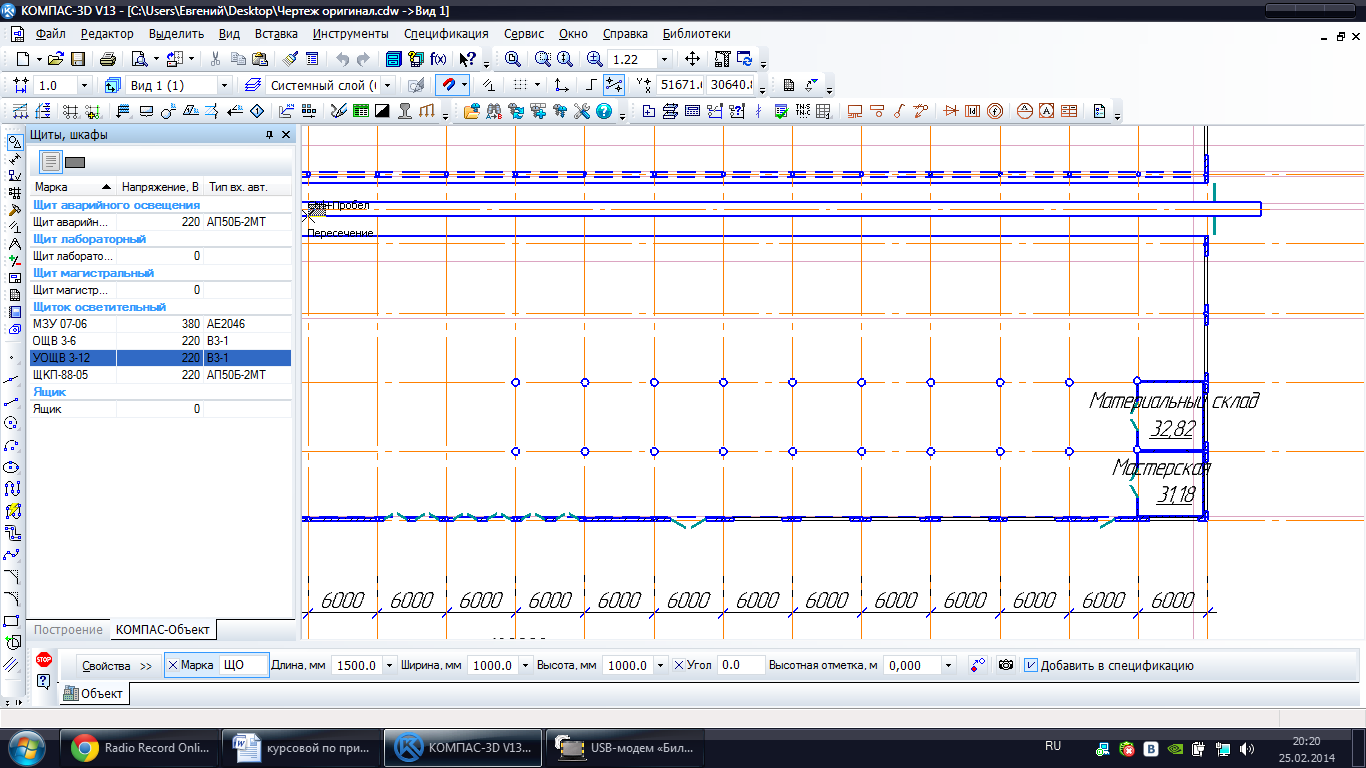

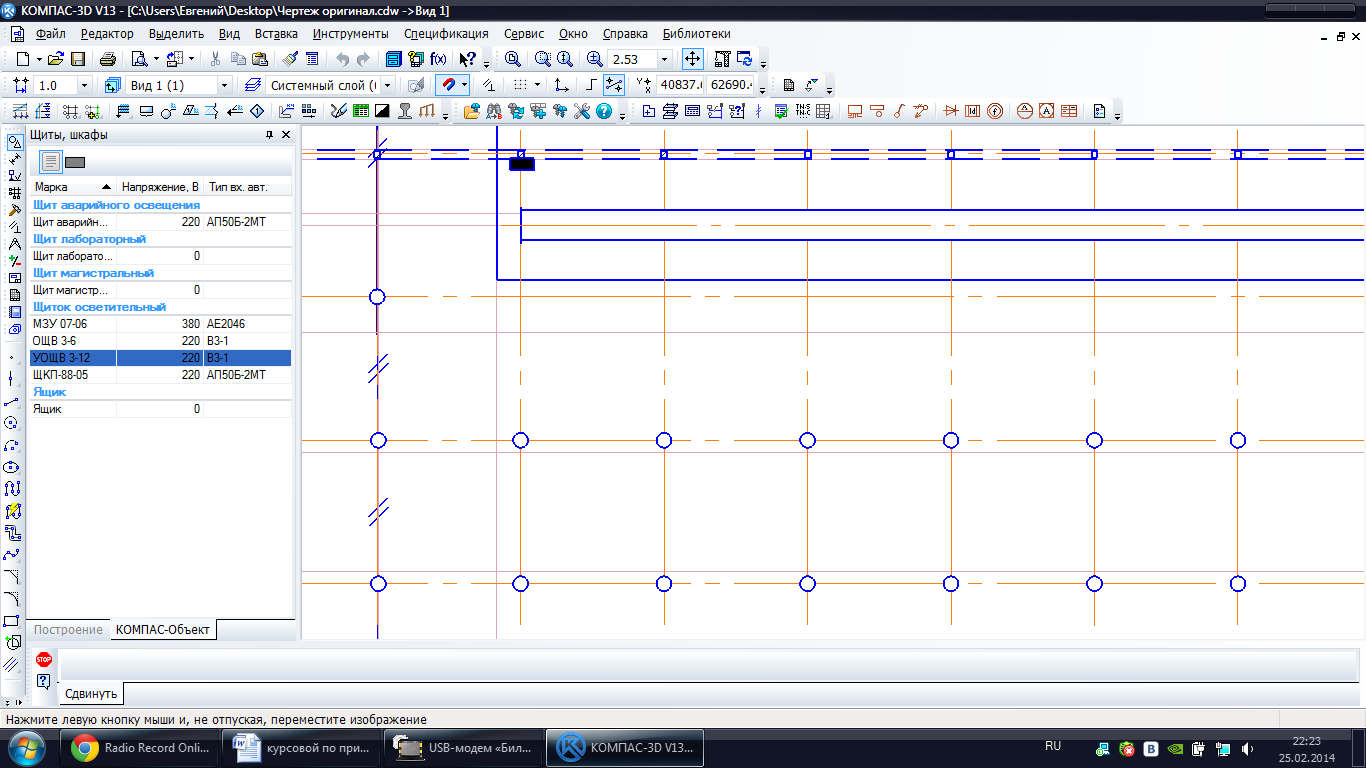

В появившемся меню выбираем щиток освещения (рис.76).
Рис. 76

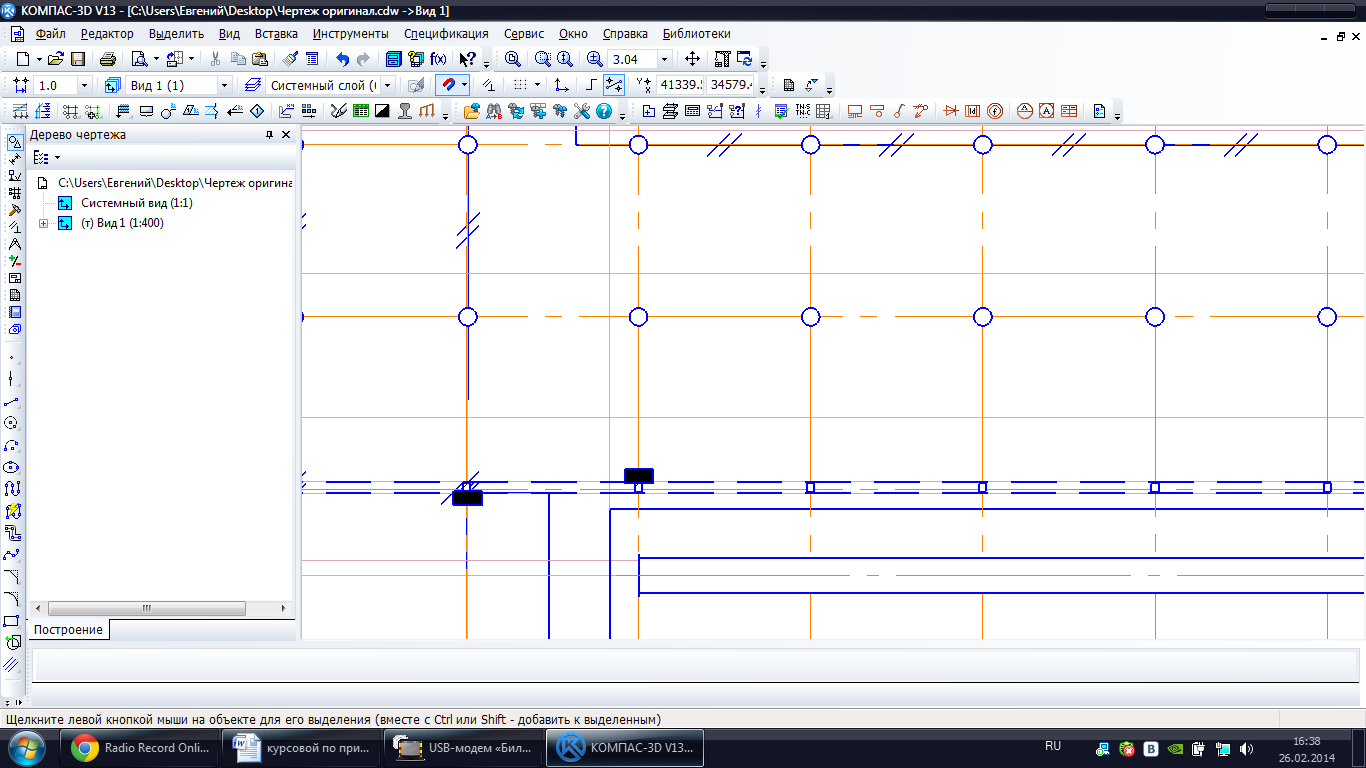

Щит освещения крепим к стене на высоте 1500 мм (рис. 77)
Рис. 77
В «Библиотеке проектирования систем электроснабжения» выбираем
«Трассировка кабеля» (рис.78)
Рис. 78

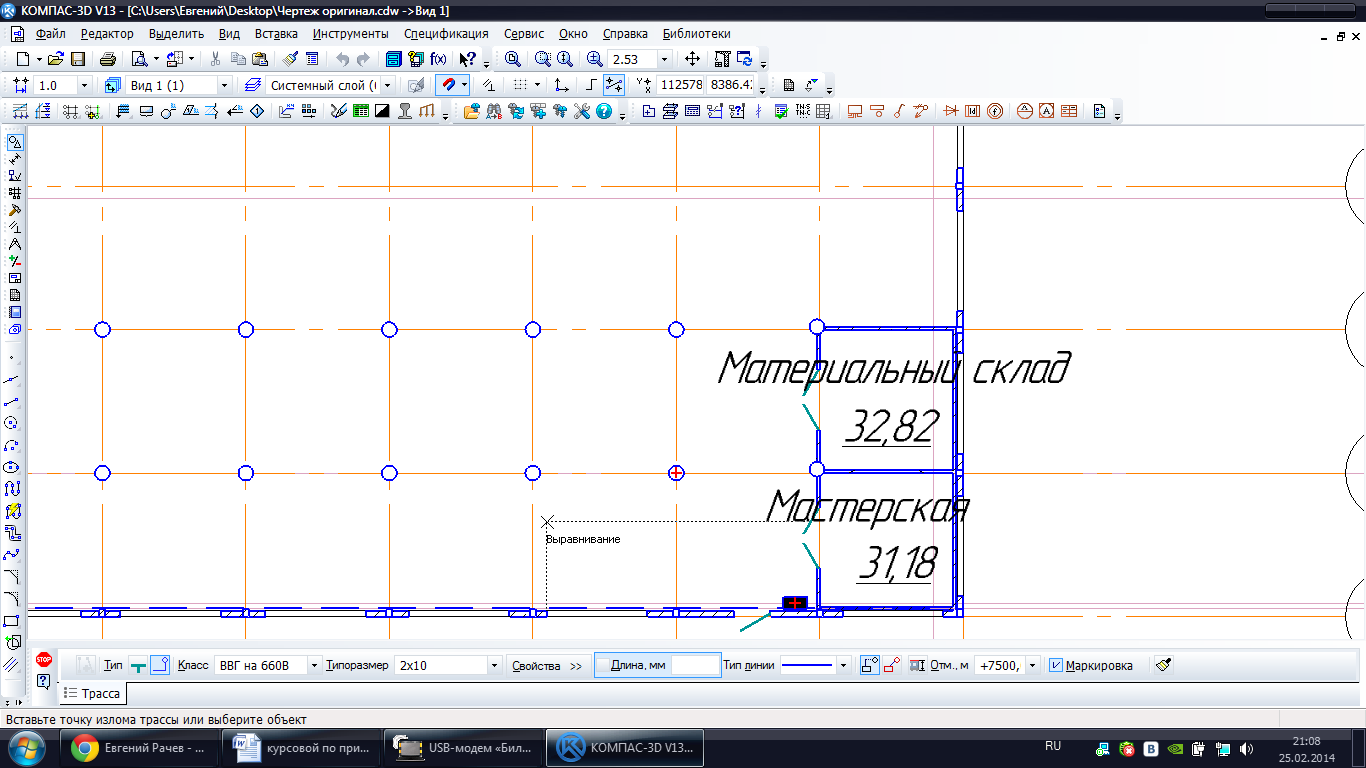

В появившемся меню выбираем: тип кабеля, сечение, количество жил (рис.79).
Рис. 79

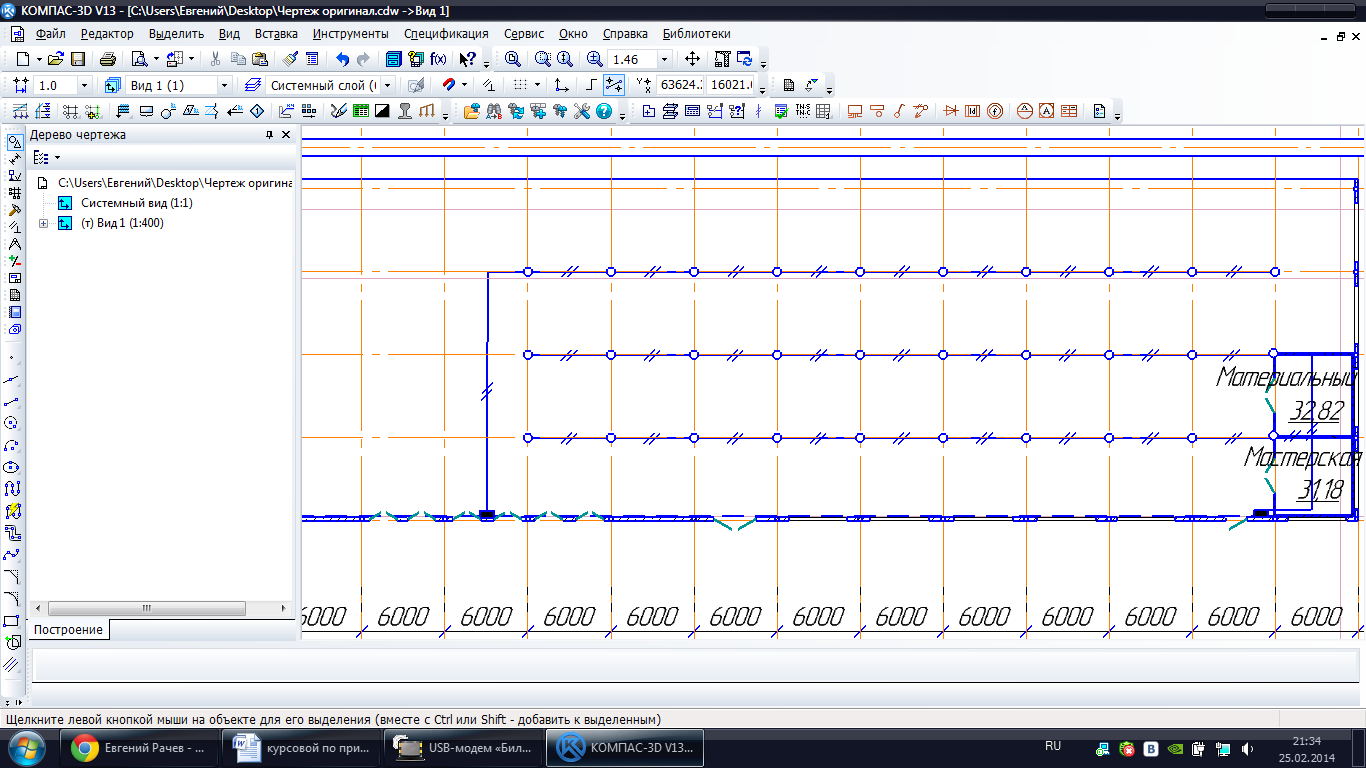

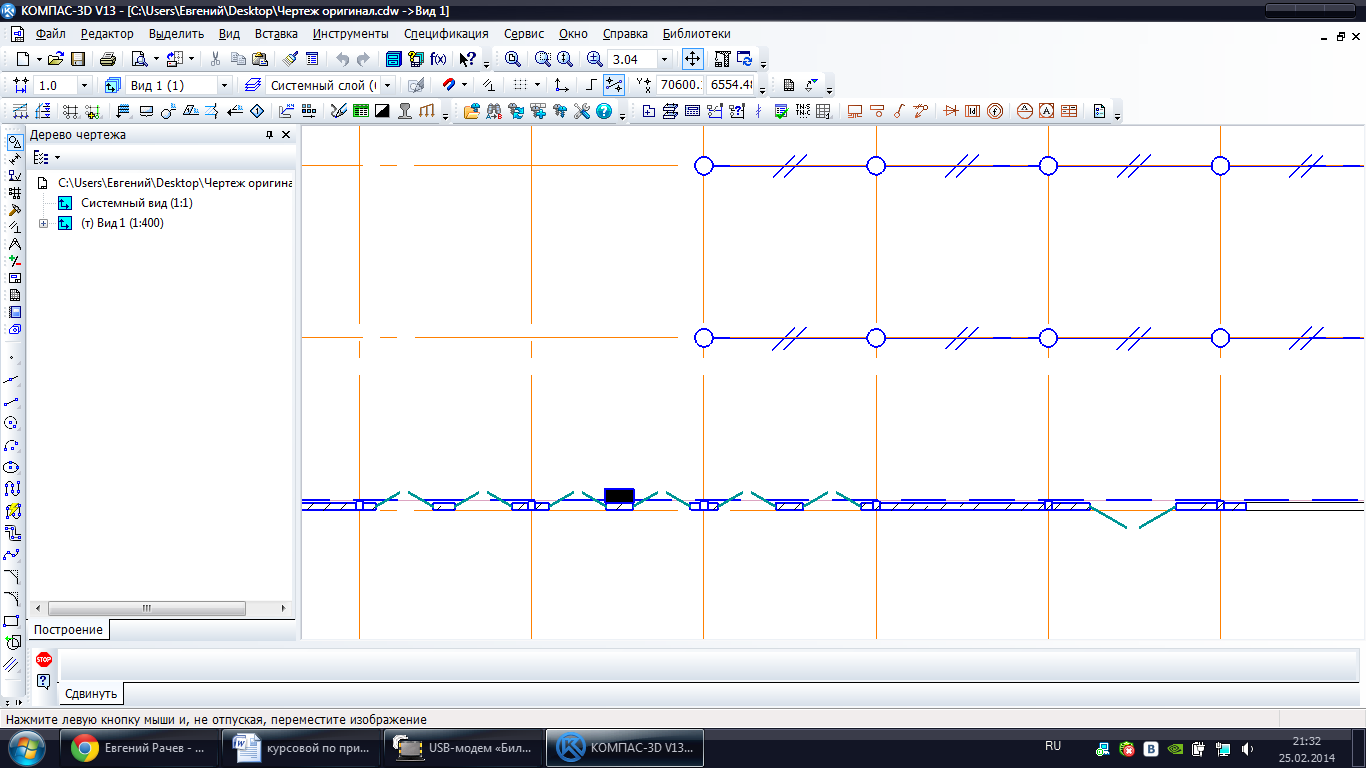

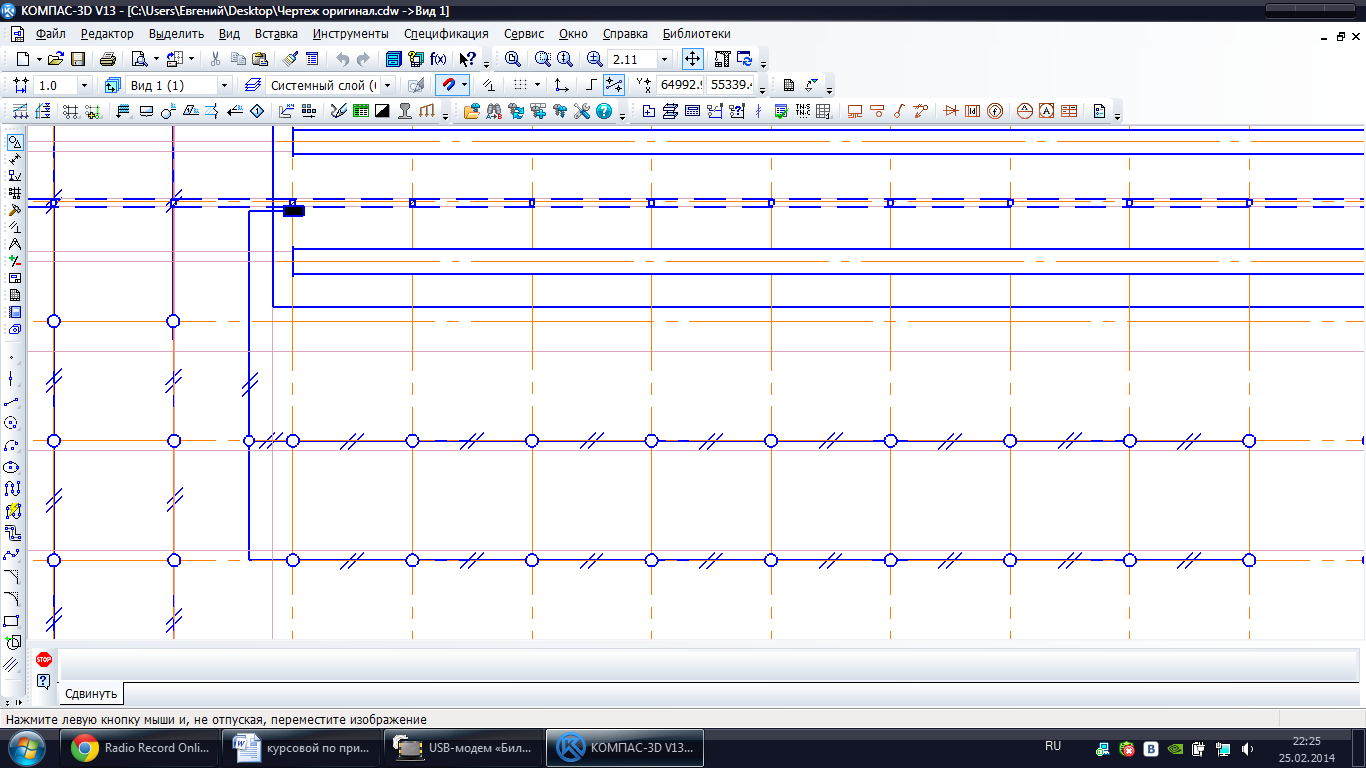

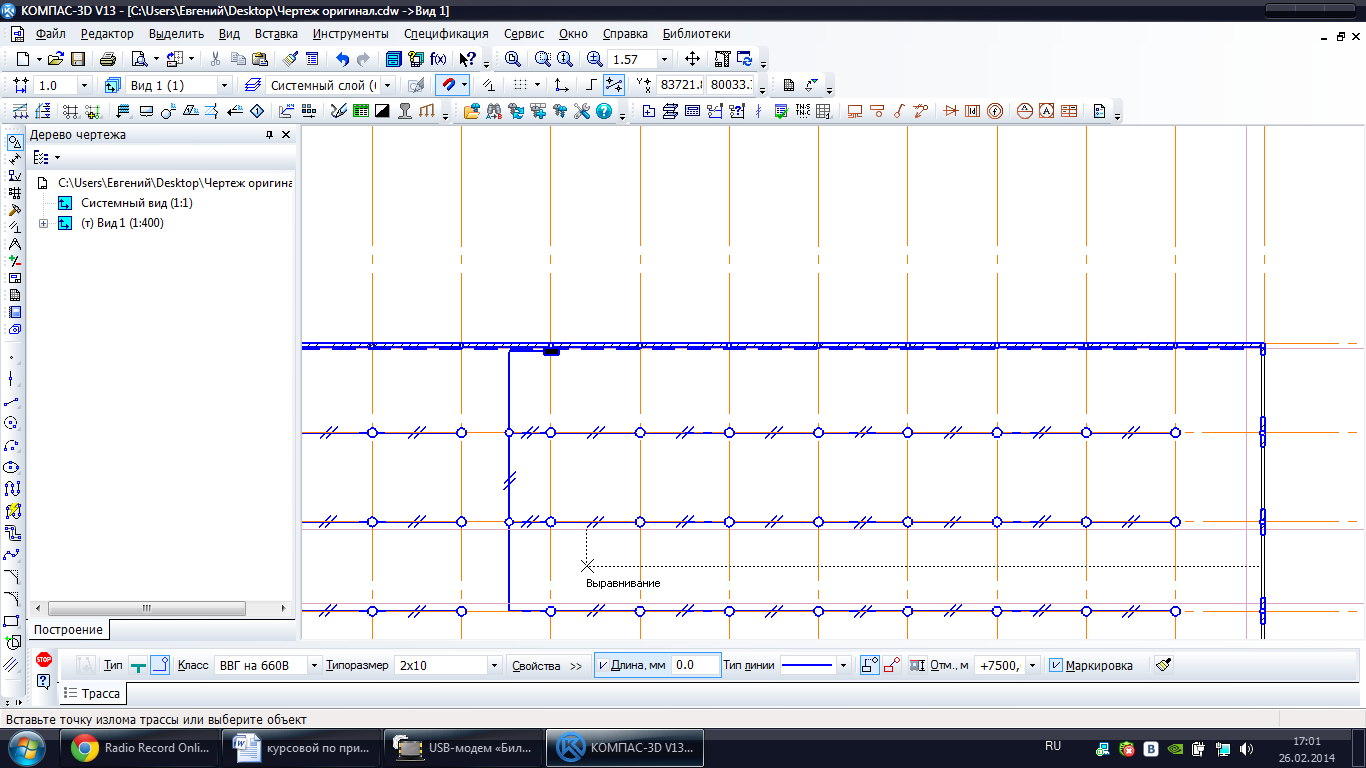

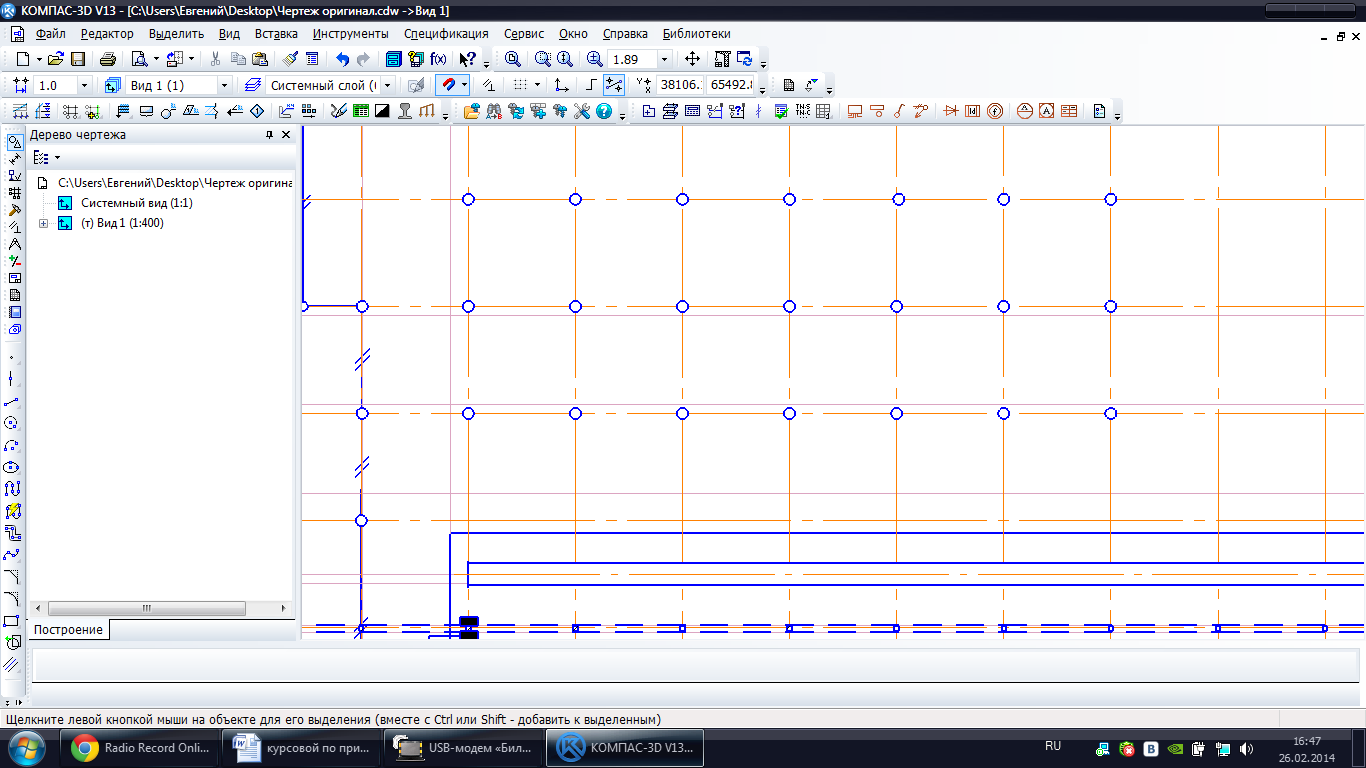

Соединяем нужные нам объекты (рис. 80).
Рис. 80

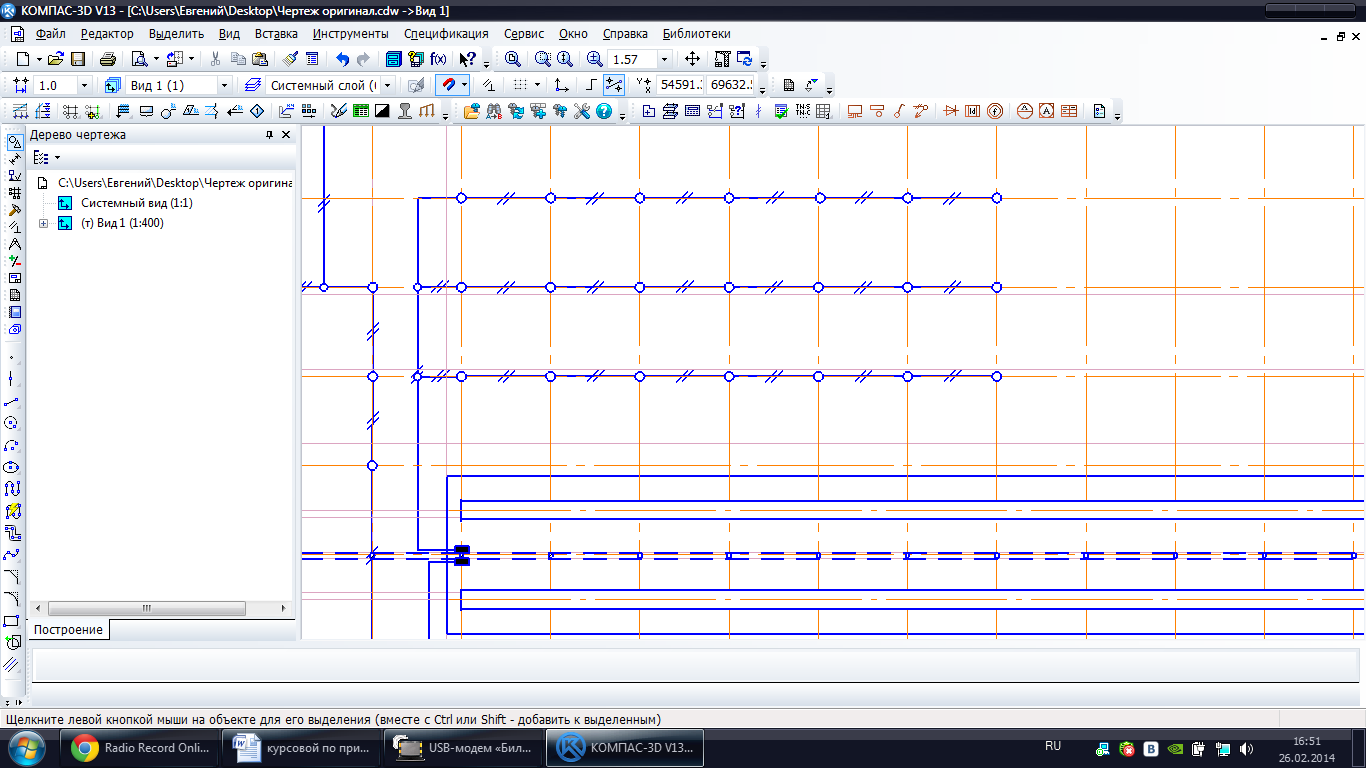

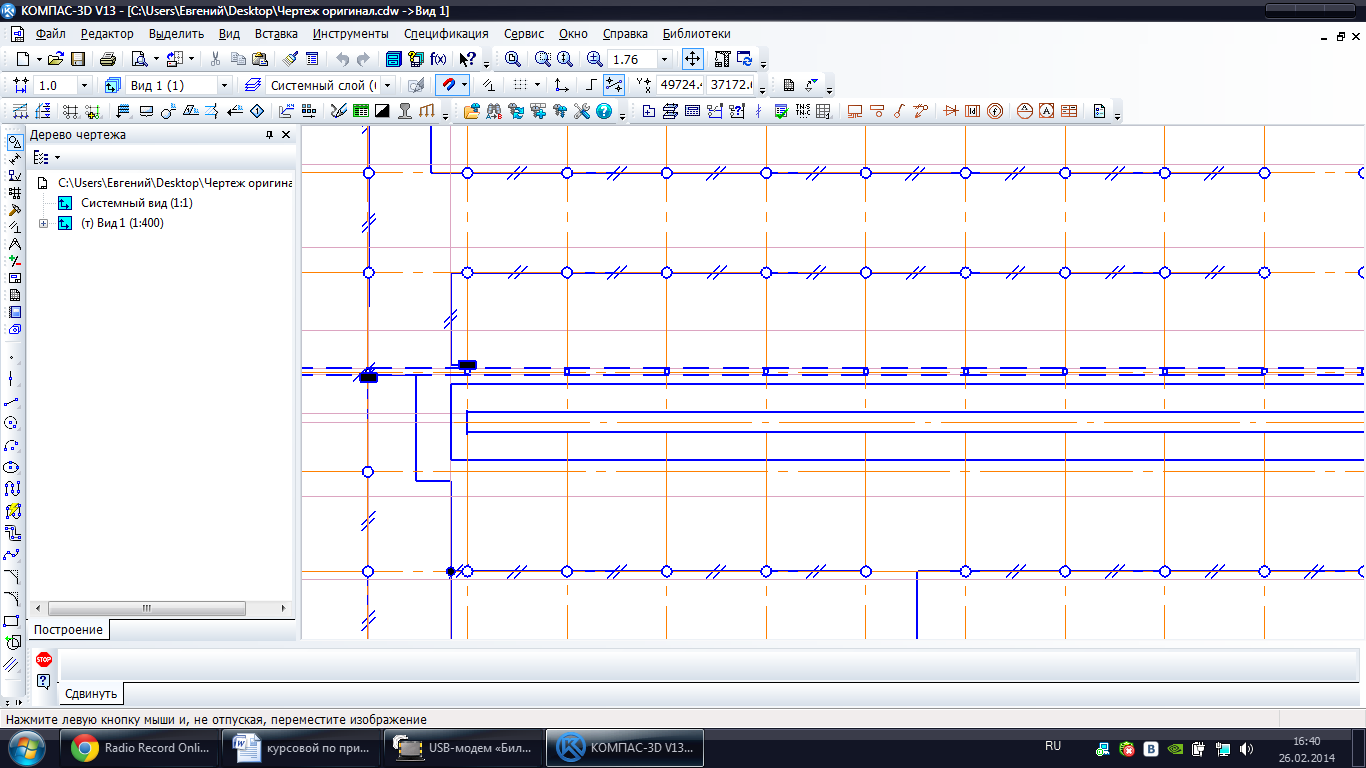

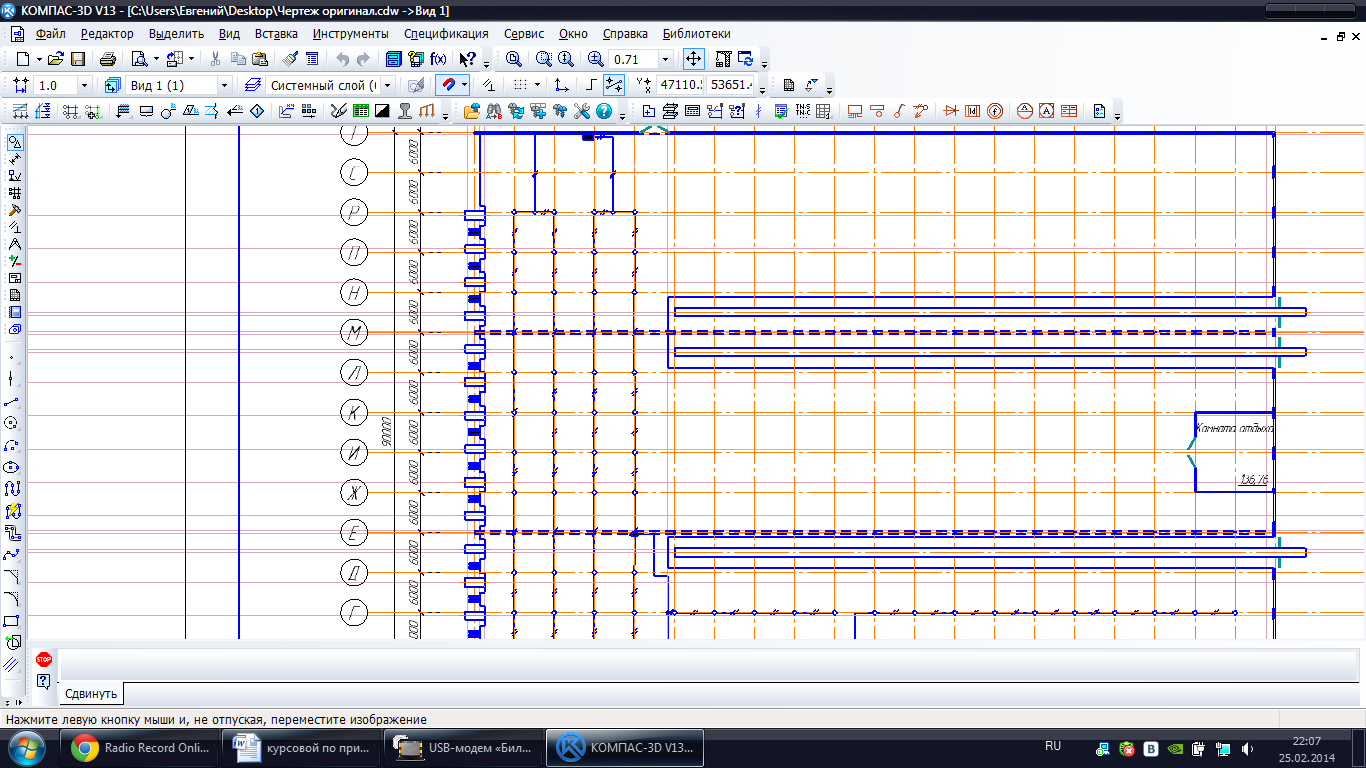

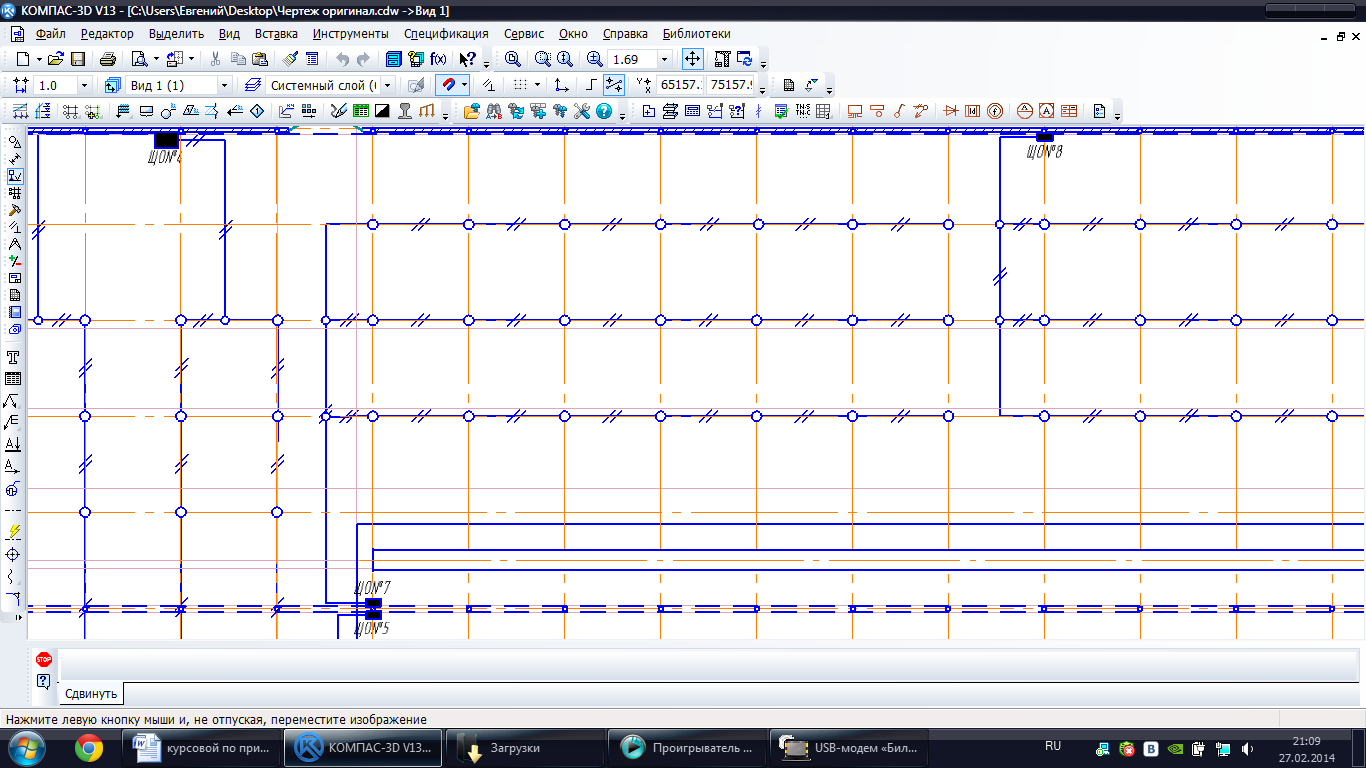

Аналогично чертим другие участки освещения.

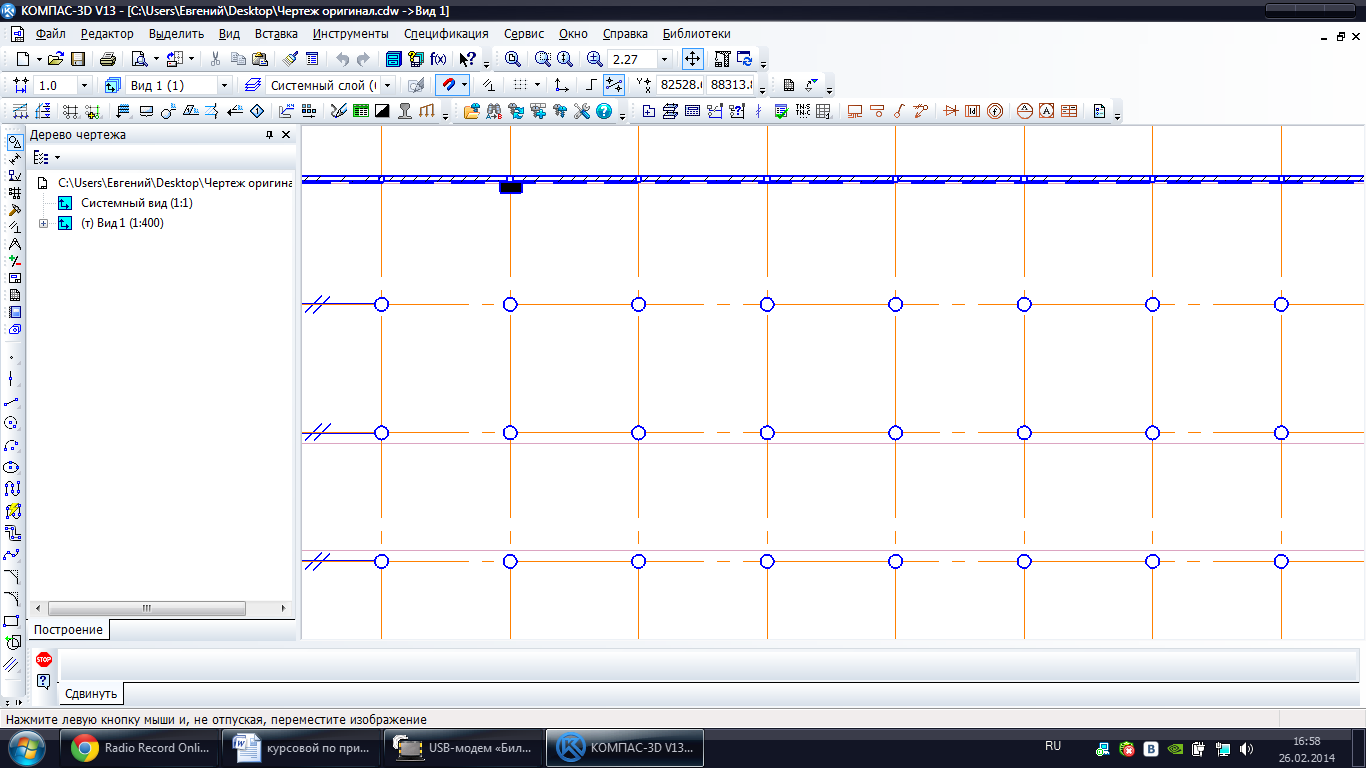

Третий участок освещения (рис. 81-83).
Рис. 81
Рис. 82
Рис. 83

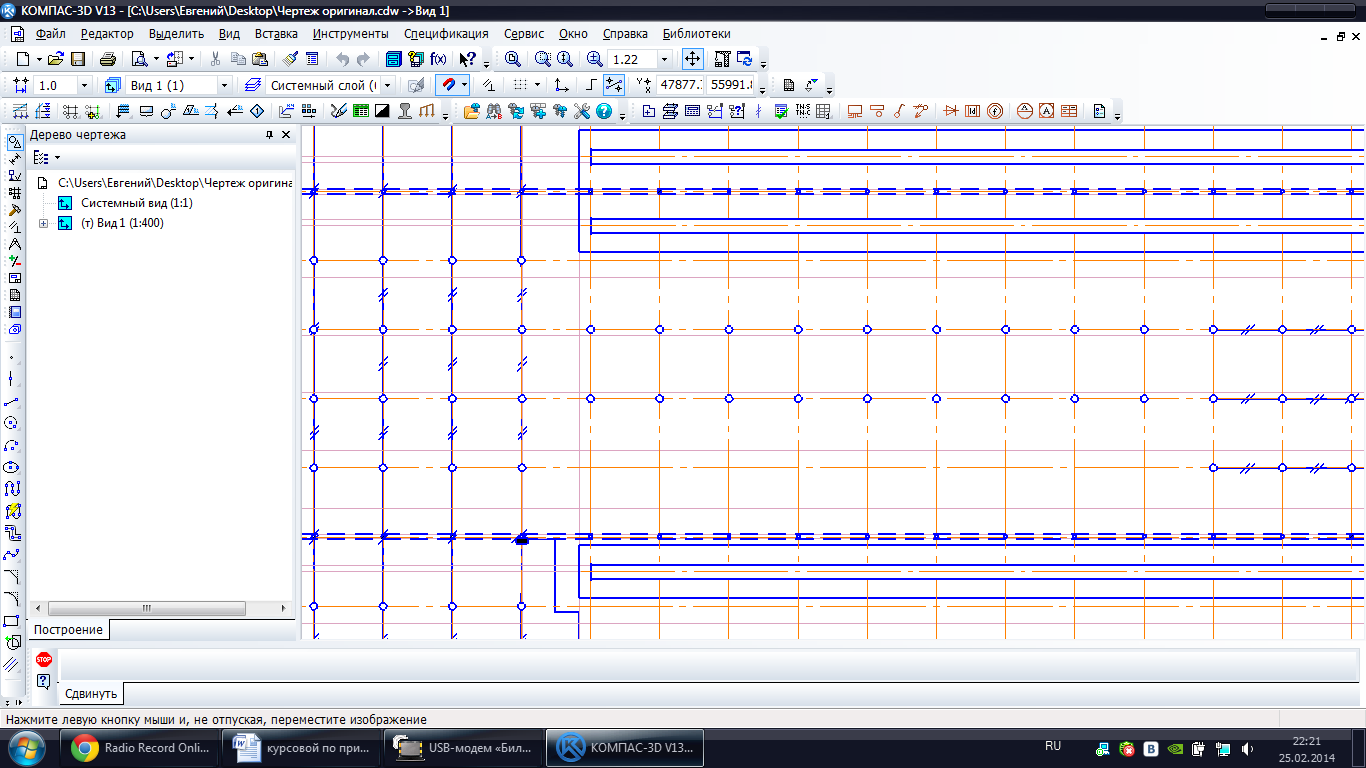

Первый участок освещения (рис. 84-86).
Рис. 84
Рис. 85
Рис.86
Четвертый участок освещения (рис.87-89).
Рис. 87
Рис. 88
Рис.89
Шестой участок освещения (рис. 90-92).
Рис. 90
Рис. 91
Рис. 92
Пятый участок освещения (рис. 93-95)
Рис.93
Рис.94
Рис.95

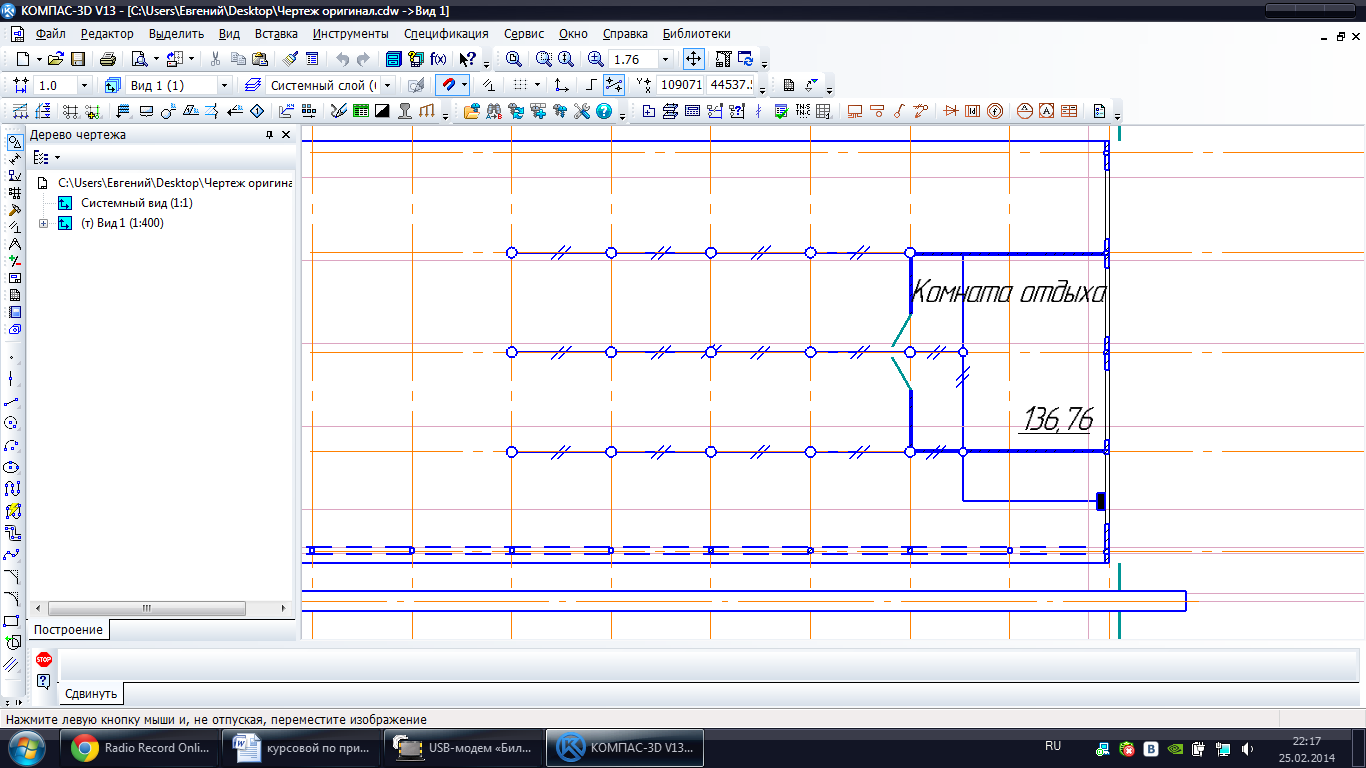

Девятый участок освещения (рис.96-98).
Рис. 96
Рис. 97
Рис. 98
Седьмой участок освещения рис. 99- 101).
Рис. 99
Рис. 100
Рис. 101
Восьмой участок освещения (рис.102-104).
Рис. 102
Рис. 103
Рис. 104

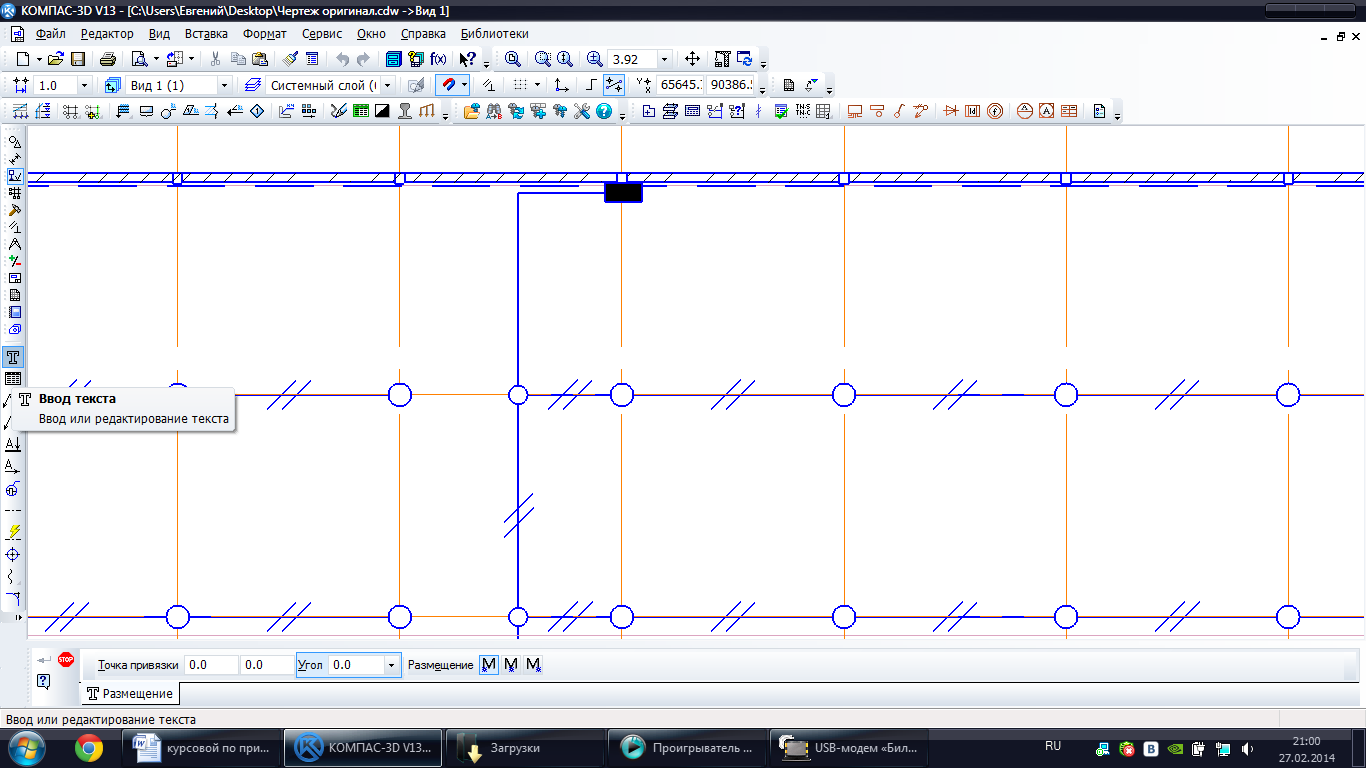

Для обозначения необходимых объектов на чертеже в «Инструментальной панели» выбираем «Обозначения»- «Ввод текста» (рис. 105).
Рис. 105

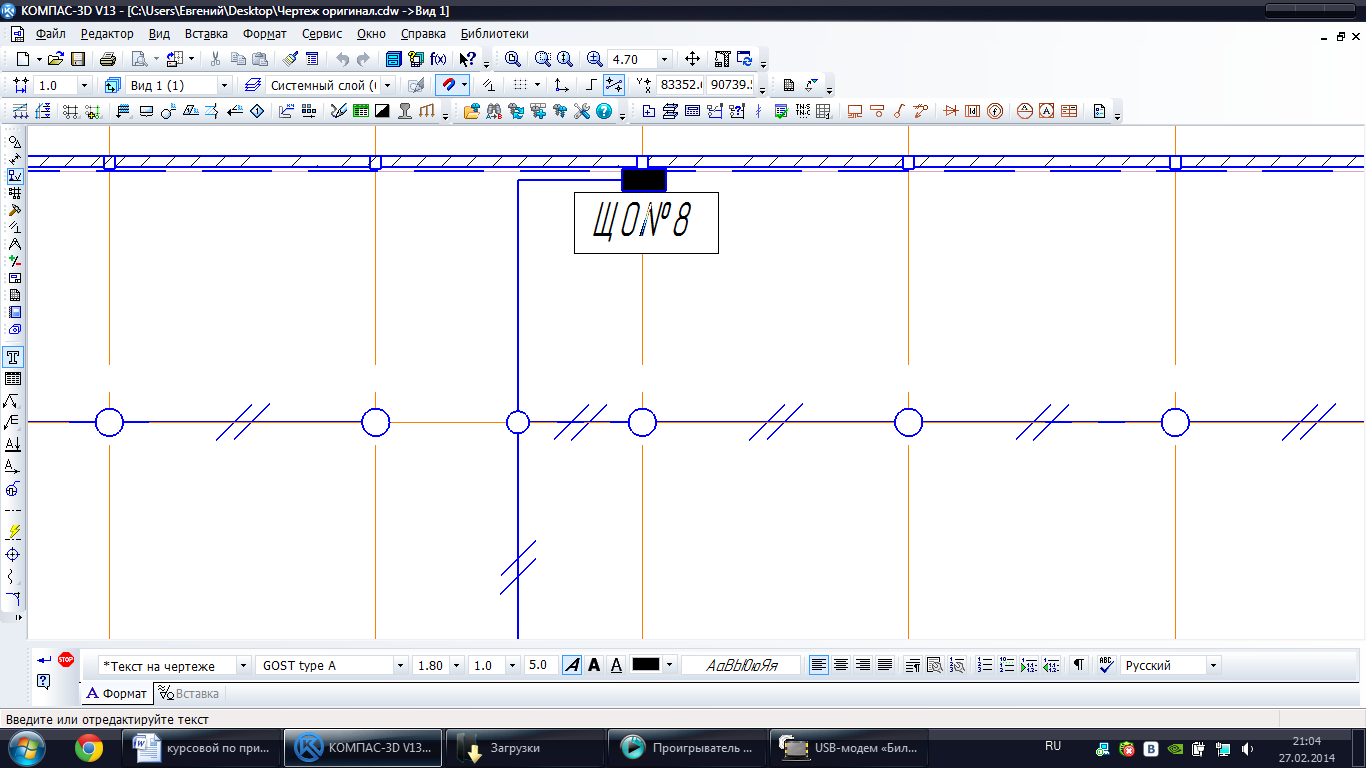

В появившемся меню выбираем размер и стиль шрифта. Обозначим все щиты освещения (рис. 106-107).
Рис. 106
Рис. 107

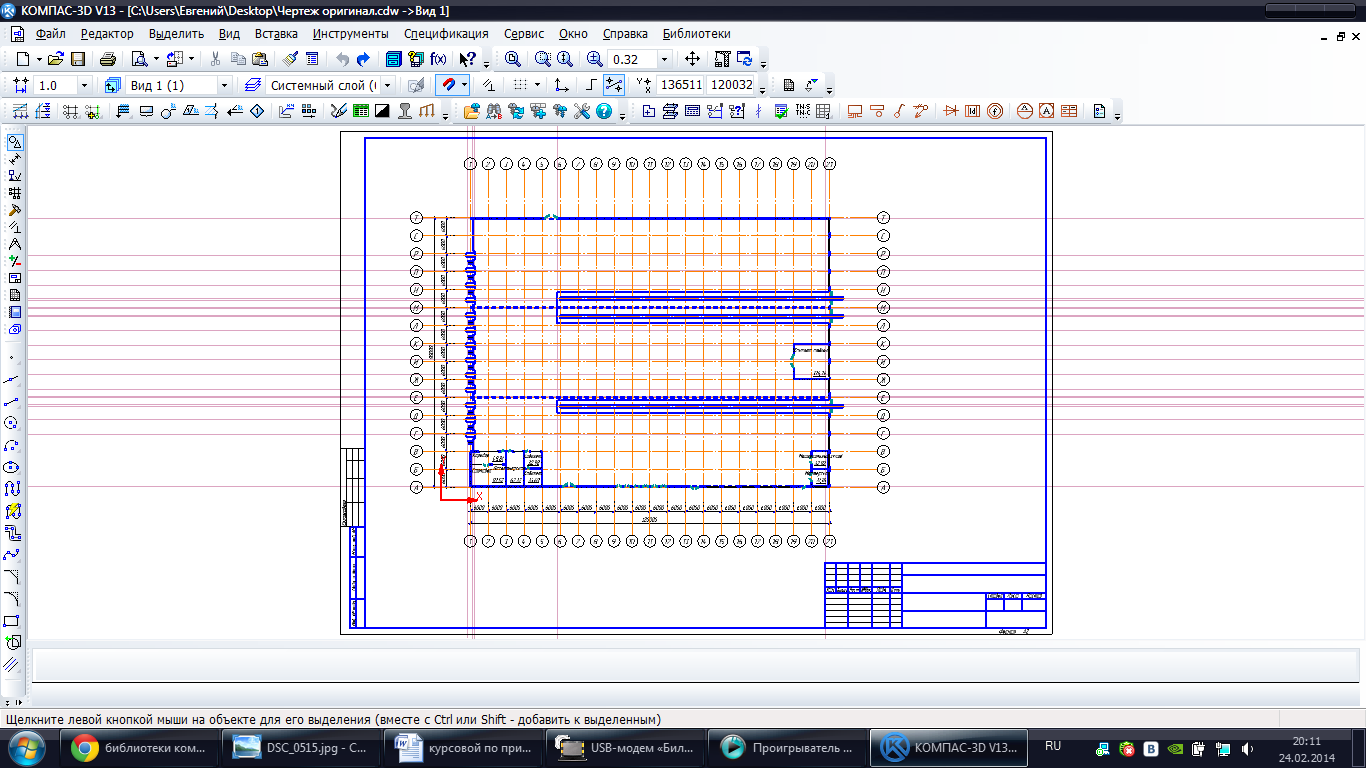

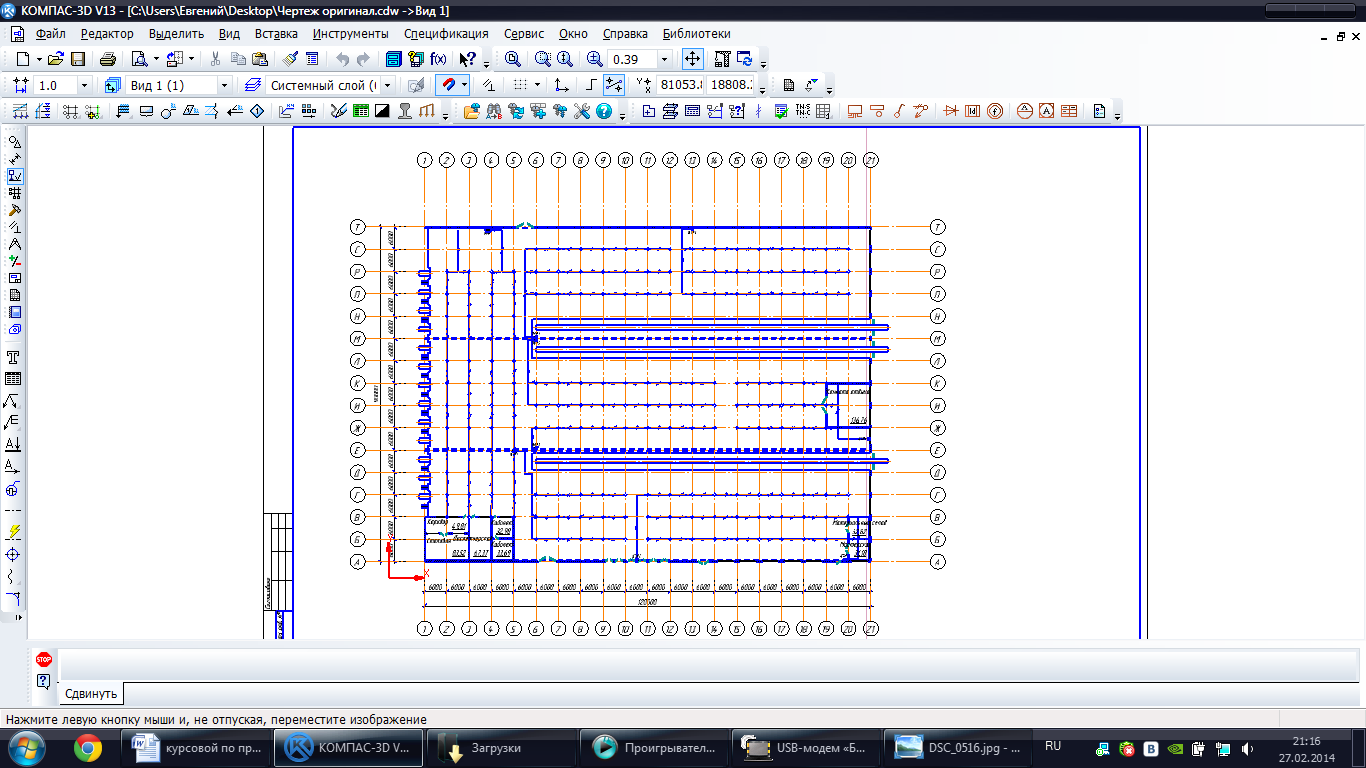

Удаляем все вспомогательные линии (рис. 108).
Рис. 108
