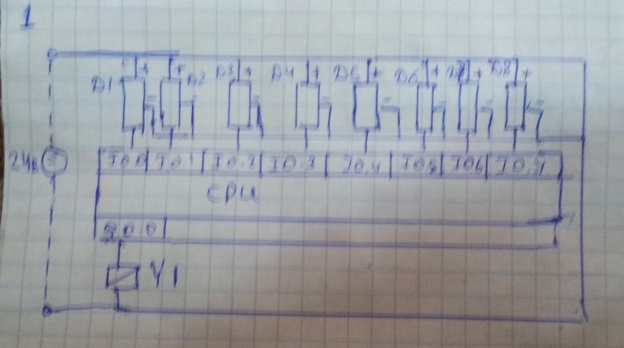

1.На входах подключены 8 датчиков, а на выходе катушка на 24 вольта. Контролируя наличие сигналов на 4-х четных входах байта информации включить таймер, как генератор импульсов с периодичностью 15 с и выдавать сигнал на электрическую катушку. Составьте электрическую схему, таблицу символов и программу.
D1 |
I0.0 |
BOOL |
D2 |
I0.1 |
|
D3 |
I0.2 |
|
D4 |
I0.3 |
|
D5 |
I0.4 |
|
D6 |
I0.5 |
|
D7 |
I0.6 |
|
D8 |
I0.7 |
|
KATUWKA |
Q0.0 |
|
T1 |
T1 |
TIMER |
M10.0 |
M11.0 |
BOOL |
T2 |
T2 |
TIMER |
1) A D2
A D4
A D6
A D8
S M10.0
2) A M10.0
AN T2
FR T1
L S5T#15S
SP T1
3) A M10.0
AN T1
FR T2
L S5T#15S
SP T2
4) A M11.0
A T1
S KATUWKA
5) ON D2
ON D4
ON D6
ON D8
R M10.0
6) ON M10.0
ON T1
R KATUWKA

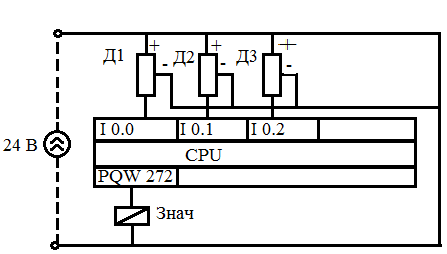

2.Читаются сигналы с трех датчиков. Если сработали два из них (любые), прибавляется единица в выходное аналоговое периферийное устройство. Составьте электрическую схему, таблицу символов и программу.
Имя |
Адрес |
Тип |
Описание |
Д1 |
I 0.0 |
BOOL |
Датчик 1 |
Д2 |
I 0.1 |
BOOL |
Датчик 2 |
Д3 |
I 0.2 |
BOOL |
Датчик 3 |
Счетчик |
С 1 |
COUNT |
Счетчик |
Знач |
PQW 272 |
INT |
Выходное значение |
Программа
О(
A “D1”
A “D2”
AN “D3”
)
О(
A “D2”
A “D3”
AN “D1”
)
О(
A “D1”
A “D3”
AN “D2”
)
CU “Cчетчик”
LC “Cчетчик”
T MD10
CALL “UNSCALE”
IN:= MD 10
HI_LIM:=10.0
LO_LIM:=0
BIPOLAR:= FALSE
RET_VAL:= LW 20
OUT:= “Знач”

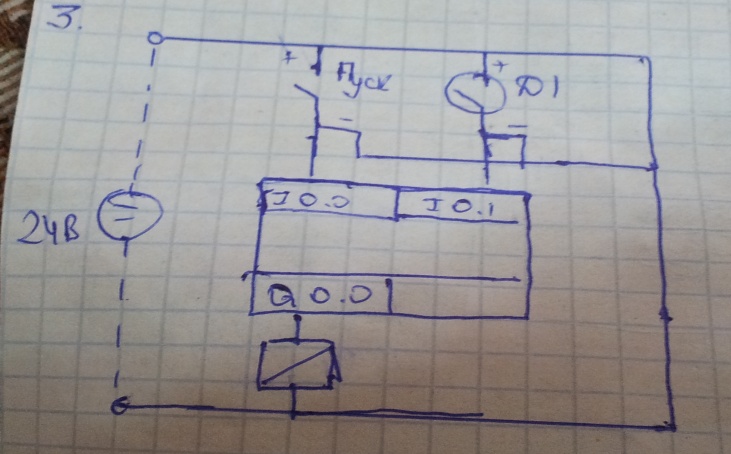

3.Через каждые 10 с, вести подсчет деталей на токарном станке и зажигать сигнальную лампу, если количество деталей превосходить 20. Текущее значение счетчика выводить на экран диспечера. Составьте электрическую схему, таблицу символов и программу.
PUSK |
I0.0 |
BOOL |
D1 |
I0.1 |
|
T1 |
T1 |
TIMER |
T2 |
T2 |
TIMER |
C1 |
C1 |
COUNTER |
EKRAN |
MW20 |
INT |
LAMPA |
Q0.0 |
BOOL |
1) A PUSK
FR C1
L C#0
S C1
2) A PUSK
AN T2
FR T1
L S5T#10S
SP T1
3) A PUSK
AN T1
FR T2
L S5T#10S
SP T2
4) O(
A T1
A D1
)
0 (
A T2
A D1
)
CU C1
5) L C1
T EKRAN
6) A PUSK
A (
L EKRAN
L 20
>= I
)
S LAMPA
7) ON PUSK
O(
L EKRAN
L 20
< I
)
R LAMPA
8) AN PUSK
R T1
R T2
R C1

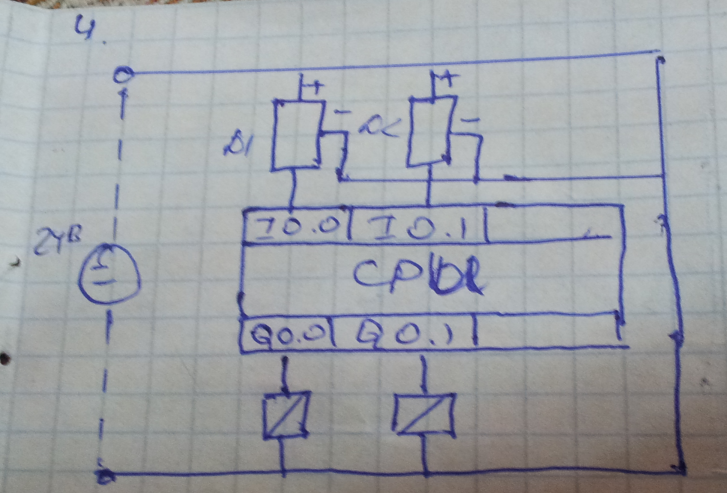

4.По наличию сигналов с двух датчиков организовать поочередное включение двух ламп с периодичностью 5 с. Составьте электрическую схему, таблицу символов и программу.
D1 |
I0.0 |
BOOL |
D2 |
I0.1 |
BOOL |
T1 |
T1 |
Timax |
T2 |
T2 |
Timin |
Lampa1 |
Q0.0 |
BOOL |
Lampa2 |
Q0.1 |
BOOL |
1)A D1
A D2
ON T2
FR T1
L S5T#5s
SP T1
2) T1
Lampa 1
3) A D1
A D2
ON T1
FR T2
L S5T#5s
SP T2
4) T2
S
Lampa 2
5) ON D1
ON D2
ON T1
R Lampa 1
6) ON D1
ON D2
ON T2
R Lampa 2
7) ON D1
ON D2
R T1
R T2

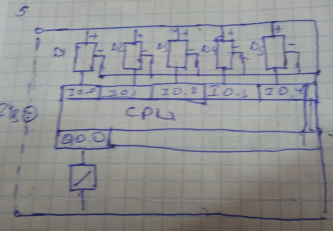

5.Контролируется сигнал 5 датчиов. При срабатывании любых трех из них включить на выходе лампу на 5 минут. Составьте электрическую схему, таблицу символов и программу.
D1- I0.0- BOOL
D2-I0.1-BOOL
D3-I0.2- BOOL
D4-0.3- BOOL
D5-0.4- BOOL
T1-T1- TIMER
LAMPA1- Q0.0 – BOOL
M10.0 - M10.0 – BOOL
M10.1- M10.1- BOOL
M10.2- M10.2- BOOL
M10.3- M10.3- BOOL
M10.4- M10.4- BOOL
M10.5- M10.5- BOOL
M10.6- M10.6- BOOL
M10.7- M10.7- BOOL
M10.8- M10.8- BOOL
M10.9- M10.9-BOOL
A D1
A D2
A D3
= M10.0
A D1
A D3
A D4
= M10.1
A D1
A D4
A D5
= M10.2
A D2
A D3
A D4
= M10.3
A D2
A D4
A D5
= M10.4
A D3
A D4
A D5
= M10.5
A D1
A D3
A D5
= M10.6
A D1
A D2
A D4
= M10.7
A D2
A D3
A D5
= M10.8
A D1
A D2
A D5
= M10.9
O M10.0
O M10.1
O M10.2
O M10.3
O M10.4
O M10.5
O M10.6
O M10.7
O M10.8
O M10.9
O M10.0
FR T1
L S5T#5^M
SD T1
S LAMPA 1
AN T1
R LAMPA 1

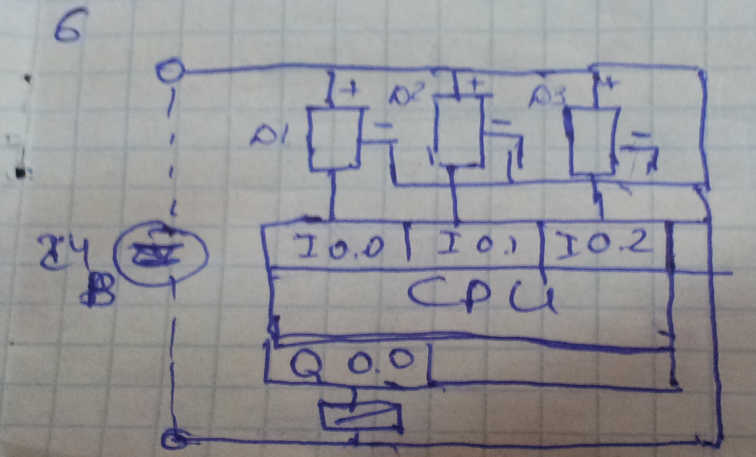

6.При наличии с трех входных дискретных датчиков сигналов в течении 5 с включить на выходе реле на 24 в. Составьте электрическую схему, таблицу символов и программу.
D1 |
I0.0 |
Bool |
D2 |
I0.1 |
Bool |
D3 |
I0.2 |
Bool |
M10.0 |
M10.0 |
Bool |
T1 |
T1 |
Timin |
Rele |
Q0.0 |
Bool |
A D1
A D2
A D3
= M10.0
A M10.0
FR T1
L S5T#5S
SS T1
AN M10.0
R T1
A M10.0
A T1
=RELE

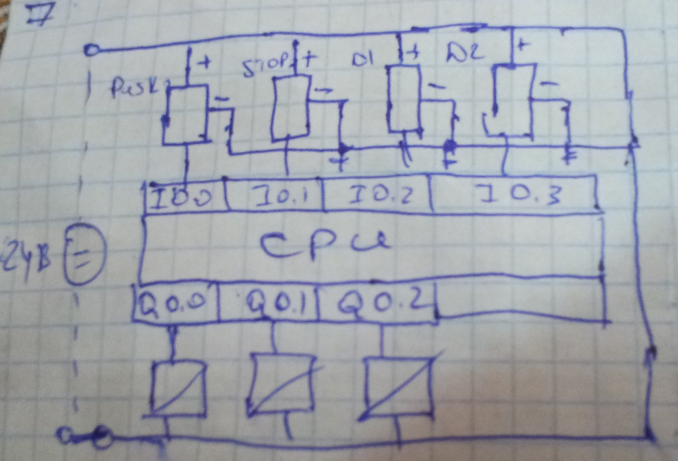

7.По кнопке «Пуск» организовать колебательное движение пневматического цилиндра, контролируя конечные положения цилиндра по датчикам положения. Остановить цилиндр по кнопке «Стоп». Составьте электрическую схему, таблицу символов и программу.
PUSK – I0.0 – BOOL
STOP – I0.1 – BOOL
Цилиндр – Q0.0 – BOOL
D1 – I0.2 –BOOL
D2 – I0.3 – BOOL
Начал_положение –Q0.1 – BOOL
Конеч_положение – Q0.2 – BOOL
1,A PUSK
AN STOP
S Цилиндр
2.A PUSK
A D1
= Начал_положение
3.A PUSK
A D2
= Конеч_положение
4.AN PUSK
A STOP
R Цилиндр

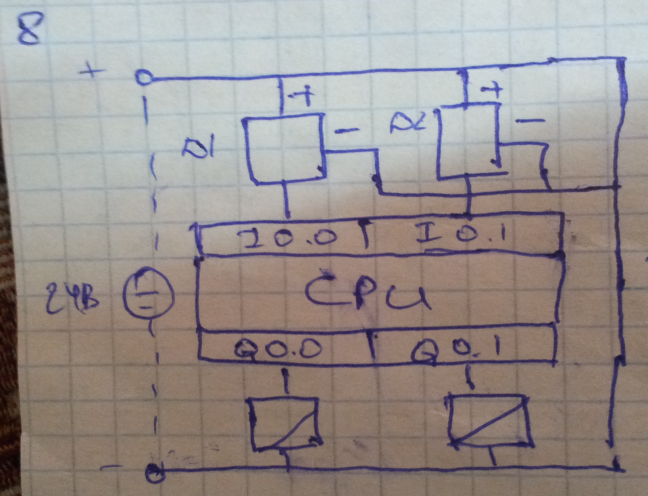

8.Запустить конвейре кнопкой «Пуск», считать количество поступивших товаров по сигналу датчика. Если 60<N<70 держать лампу Л1 зажженой. Если N>70 отключить конвейер с помощью реле подключенному к дискретному входу. Составьте электрическую схему, таблицу символов и программу.
PUSK – I0.0 – BOOL
D1 – I0.1 – BOOL
C1 – C1 – Counter
KONVEIER – Q0.0 – BOOL
L1 –Q0.1 – BOOL
1.A PUSK
S KONVEIER
2.A D1
FR C1
CU C1
3.A (
L C1
L 60
>I
)
A (
L C1
L 70
<I
)
=L1
4.AN PUSK
A(
L C1
L 70
>I
)
R KONVEIER

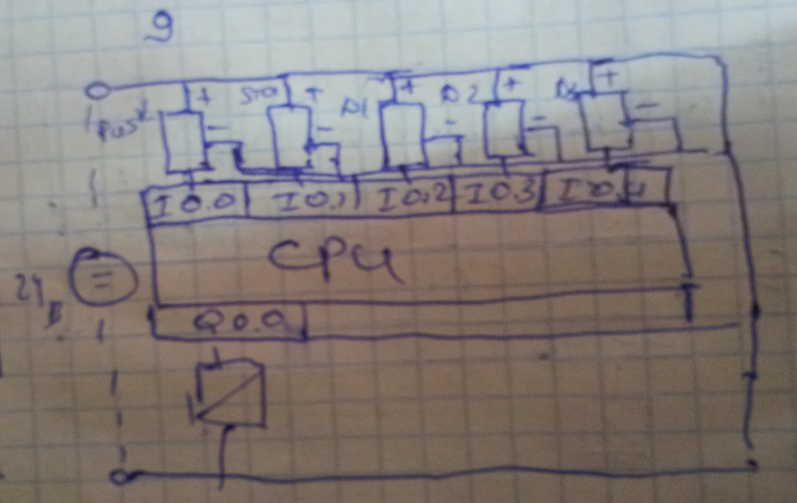

9.Включить двигатель по кнопке «Пуск» отключить по кнопке «Стоп» с задержкой на 3 сек. При аварийных сигналах с трех дискретных сигналов отключить двигатель мгновенно. Повторный пуск после аварийного останова только через 5 минут. Составьте электрическую схему, таблицу символов и программу.
PUSK –I0.0 – BOOL
STOP – I0.1 – BOOL
D1 – I0.2 – BOOL
D2 – I0.3 – BOOL
D3 – I0.4 – BOOL
DVIGATEL –Q0.0 – BOOL
T1 – T1 – TIMER
T2 –T2 - TIMER
1.A PUSK
S DVIGATEL
2.A STOP
FR T1
L S5T#3S
SE T1
3.O(
A STOP
AN T1
)
O(
A D1
A D2
A D3
AN T2
)
R DVIGATEL
4.ON PUSK
R T1
5.A D1
A D2
A D3
FR T2
L S5T#5MIN
SD T2
6.A T2
S DVIGATEL

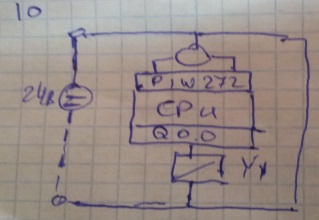

10.Определить маскированием равенство входного аналогового сигнала цифровому значению ЕАh. При искомой ситуации установить зажженной на выходе лампу на 24 В. Составьте электрическую схему, таблицу символов и программу.
Имя |
Адрес |
Тип |
Описание |
Вход |
PIW 272 |
INT |
Срав-мое знач |
Лампа |
Q 0.0 |
BOOL |
Лампа накаливания |
CALL “SCALE”
IN:= “Вход”
HI_LIM:= 24.0
LO_LIM:=0.0
BIPOLAR:= FALSE
RET_VAL:= LW10
OUT:= MD10
L MD 10
L 16#EA
XOW
JN M1
= “Лампа”
M1: nop 0
