Динамика затрат на природоохранные мероприятия за 2000 –2002 гг.
Показатели |
2000 г. |
2001 г. |
2002 г. |
Затраты, тыс. руб. |
7488 |
6865 |
6048 |
Сооружения для очистки сточных вод.
1. Распределительная камера и приемные резервуары.
Распределительная камера расположена между приемными резервуарами емкостью по 600 м3каждый. Камера разделена стенками на четыре отсека, позволяющие направлять потоки воды в любой из резервуаров.
Вода от АДС-5 и АДС-6 направляется в приемный резервуар №2.
Вода от АДС-1÷4 направляется в приемный резервуар №1.
Резервуары железобетонные, квадратные, по 600 м3 каждый.
2. Нефтеловушки.
Из приемного резервуара №1 сточные воды поступают на нефтеловушку №1, а из резервуара №2 на нефтеловушку №2.
Нефтеловушка представляет собой проточный горизонтальный отстойник, разделенный продольной стенкой на две параллельно работающие секции. Размер нефтеловушки 12х36 м, высота 2,4 м. Производительность каждой нефтеловушки 400 м3/час с двухчасовым отставанием. При меньших расходах время отстаивания в нефтеловушке возрастает, что улучшает эффект очистки.
Нефтеловушки оборудованы щелевыми трубами. Сбор нефтепродуктов производится щелевыми трубами с последующим самотечным их отводом на АДС-6. Кроме того, нефтеловушки предназначены для задержания залповых, аварийных сбросов масел и мазута.
После нефтеловушек сточные воды поступают в четыре соединенные между собой сборные резервуары емкость по 80 м3 каждый и затем насосами типа 10-Д-6-60 подаются на механические фильтры.
Производительность насосов 400 т/час, напор 60 м вод.ст., мощность электродвигателя 125 кВт., 1450 об/мин.
Каждый механический фильтр Ф3400 мм загружается на высоту 2000 мм углем фракции 0,6-4 мм, имеет нижнюю дренажную систему, предназначенную для сбора фильтрованной воды и распределения промывочной воды. Дренажная система выполнена из щелевидных труб с размером щелей 0,2-0,4 мм.
В производственном корпусе установлено 5 механических фильтров, работающих параллельно. Нормальная нагрузка при работе на один механический фильтр составляет 100 т/час, при форсированном режиме 160 т/час. В работе при нормальном режиме находятся три фильтра, один в резерве.
3. Фильтры активированного угля.
В производственном корпусе очистных сооружений установлено 8 фильтров Ф 3400 мм, загруженных древесным углем БАУ ( фракции 0,4-3,5 мм) на высоту 2,5 м. Фильтры имеют нижние и верхние устройства из щелевидных труб с размером щелей 0,4 мм.
Фильтры разделены на две последовательные группы по 4 фильтра для более качественной очистки сточных вод от нефтепродуктов.
Первая ступень – фильтры ФАУ №№ 1,2,3,4 и вторая ступень – фильтры ФАУ №№ 5,6,7,8. В работе при нормативном режиме находятся три фильтра первой ступени и три фильтра второй ступени.
Нормативная нагрузка при работе на один ФАУ составляет 50 т/час – 80 т/час, при форсированном режиме 100 т/час.

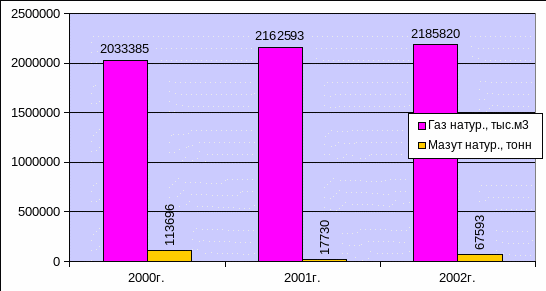

Структура топливопотребления за 2000 –2002 гг.
Показатели |
2000 г. |
2001 г. |
2002 г. |
Газ (натуральный), м3 |
2033385 |
2162593 |
2185820 |
Мазут (натуральный), т |
113696 |
17730 |
67593 |
