Содержание
Аппаратная технологическая схема………..………………………………………5
Таблица исходных данных………………………………………………………….6
1. Краткое описание производственного процесса………………………….......8
2. Анализ возникновения горючей среды…………………………………………9
2.1. Анализ свойств веществ……………………………………………………...10
2.2. Анализ образования горючей среды внутри и снаружи технологического оборудования при нормальных условиях работы и в результате повреждений………………………………………………………………………………….12
2.3. Определение возможности образования в горючей среде (или внесения в неё) источников зажигания, инициирования взрыва……………………………13
2.4. Определение возможности распространения пожара в технологическом процессе……………………………………………………………………………..15
2.5 Определение возможности образования в горючей среде (или внесения в неё) источников зажигания, инициирования взрыва…………………………….18
2.6 Определение возможности распространения пожара в технологическом процессе………………………………………………………………………….…19
3. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности, классов взрывоопасных и пожароопасных зон……………………………………………………………...............19
3.1. Расчет категории помещения участка улавливания паров ЛВЖ………………………………………………………………………………...20
3.2. Расчет категории помещения вентиляторов………………….......................24
3.3. Расчет категории помещения насосной станции…………………………...28
3.4. Расчет категории наружной установки ……………………..........................30
3.5 Расчет категории здания……………………………………………………..33
3.6. Расчет гравийного огнепреградителя, устанавливаемого для защиты линии паро-газовоздушной смеси адсорбционной установки………………………….33
4. Разработка мероприятий по обеспечению пожарной безопасности производственного процесса ……………………………………………………………....36
4.1. Мероприятия по ограничению образования горючей среды ……….........36
4.2. Мероприятия по предотвращению образования источников
зажигания в горючей среде ………………………………………………….…..37
4.3. Мероприятия по ограничению распространения пожара …………...........39
Литература…………………………………………………………………….…....40
Приложение «Карта пожарной опасности»

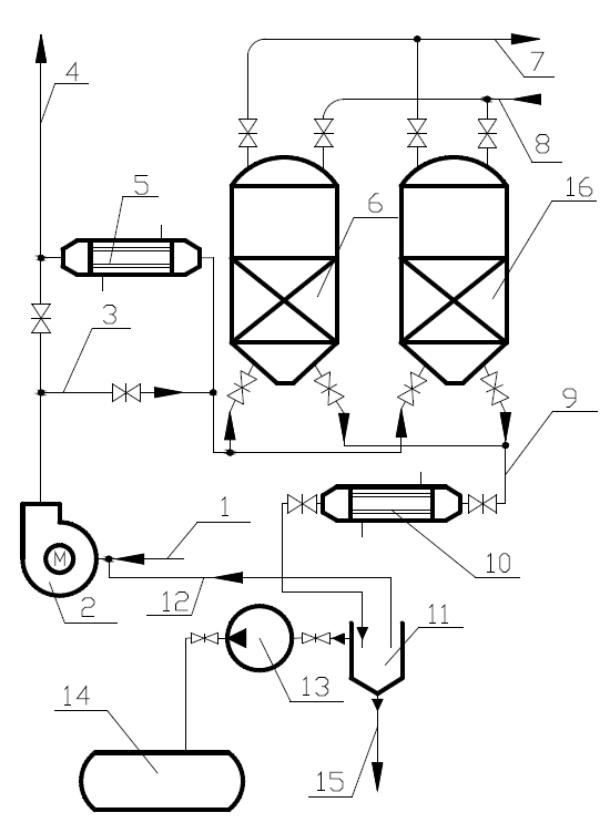

Рис. 1. Аппаратная технологическая схема процесса адсорбции:
1 Линия подачи ПВС; 2.Вентилятор центробежный ; 3. Линия ПВС; 4. Линия аварийная ПВС; 5. Подогреватель; 6. Адсорбер угольный; 7. Линия выброса воздуха; 8. Линия подачи водяного пара; 9. Линия к конденсатору; 10. Конденсатор кожухотрубчатый; 11. Сепаратор-отстойник; 12. Линия неконденсированного пара; 13. Насос растворителя; 14. Ёмкость для растворителя; 15. Линия отвода воды; 16. Адсорбер угольный
Таблица 1
Таблица исходных данных
Наименование |
Параметр |
Исходные данные |
|
Вид растворителя |
Метанол |
Помещение участка улавливая паров ЛВЖ |
||
Параметры помещения
|
Длина, м |
62 |
Ширина, м |
30 |
|
Высота, м |
12 |
|
Привод задвижки |
Авт. |
|
Кратность аварийной вентиляции.ч*1 |
7 |
|
Наличие AУПT |
- |
|
6,16
|
Диаметр, м |
3 |
Высота, м |
3,5 |
|
Давление, МПа |
0,11 |
|
Высота слоя угля, м |
1,5 |
|
Температура |
25 |
|
Поглощающая способность угля, мг/г |
215 |
|
Насыпная плотность, кг/м3 |
450 |
|
Давление пара при десорбции, МПа |
0,4 |
|
Диаметр линии, мм |
100 |
|
Длина линии, м |
4 |
|
5
|
Объем пара |
2,5 |
Теплоноситель |
Водяной пар |
|
Начальная температура |
18 |
|
Конечная температура |
80 |
|
10
|
Объем пара |
2,5 |
Хладогент |
Холодная вода |
|
Начальная температура |
110 |
|
Конечная температура |
30 |
|
11 |
Диаметр,м |
1,0 |
Высота слоя бензина, м |
0,4 |
|
Температура жидкости |
20 |
|
Давление, МПа |
0,102 |
|
Диаметр линии, мм |
120 |
|
Длина линии, м |
10 |
|
Помещение вентиляторов |
||
Параметры помещения |
Длина, м |
26 |
Ширина, м |
12 |
|
Высота, м |
12 |
|
Привод задвижек |
Авт. |
|
2 |
Производительность, тыс.м3/час |
15 |
Диаметр линии, мм |
300 |
|
Внутренний объѐм, м3 |
0,1 |
|
Длина линии, м |
6 |
|
Помещение насосной станции |
||
Параметры помещения |
Длина, м |
26 |
Ширина, м |
14 |
|
Высота, м
|
12 |
|
Кратность аварийной вентиляции, ч-1 |
4 |
|
Ограничение растекания |
Пороги в дверных проѐмах |
|
Привод задвижек. |
Авт. |
|
Наличие АУПТ |
- |
|
13 |
Производительность, л/мин |
0,5 |
Диаметр вала, мм |
35 |
|
Давление. МПа |
0,32 |
|
Температура°С |
30 |
|
Диаметр всасывающей линии, мм |
100 |
|
Диаметр нагнетательной линии, мм |
75 |
|
Длина линии, м |
3,2 |
|
Диаметр вала, мм |
35 |
|
Наружная установка |
||
14 |
Объем, м3 |
24 |
Степень заполнения |
0,95 |
|
Температура жидкости |
27 |
|
Диаметр линии, мм |
75 |
|
Расстояние до задвижки, м |
6 |
|
Привод задвижек |
Авт. |
