6.3 С помощью пункта меню «Programmer Select Programmer» выбрать программатор piCkit2.
6.4 Запрограммировать мк стенда нтц-31.000 созданной программой, используя пункт меню «Programmer Program».
Результат программирования отобразится в окне сообщений, и в случае успешного программирования (сообщение - …PICkit2 Ready) необходимо перевести МК в рабочий режим с помощью пункта меню «Programmer Release From Reset».
6.5 После получения сообщения указанного на рисунке 20.3 МК запрограммирован.
Р исунок 20.3 – Сообщение о результатах прошивки МК программой к заданию №1
6.6 Проверить работу светодиодного индикатора VD1.
7 Задание №2. Создать проект LR20_2 для учебного стенда, который реализует следующее условие: мигать светодиодом VD1 с частотой 1 Гц, используя таймер/счетчик. Листинг (исходный код) программы к заданию №2 приведен в методических указаниях к данной лабораторной работе.
7.1 Выполнить пункты 2.1…2.7 руководства пользователя MPLAB IDE 8. При этом в пункте 2.4 в качестве инструмента программирования «Active Toolsuite» установите «Microchip C30 Toolsuite», а в качестве языка программирования «Toolsuite Сontents» выберите язык программирования C (MPLAB С30) (рисунок 20.1), а в пункте 2.5 выбора каталога для сохранения проекта укажите LR20_2.

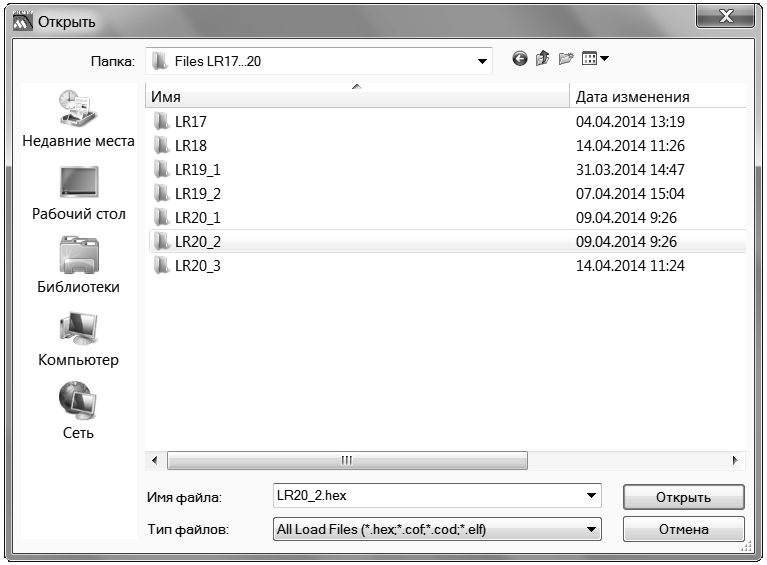

7.2 С помощью пункта меню «File Import» (рисунок 20.4) открыть исходный файл к заданию №2. В каталоге файлов исходных кодов программ «Files LR17…LR20» на локальном диске D выбрать «LR20_2.hex».
Рисунок 20.4 – Выбор исходного файла к заданию №2
7.3 С помощью пункта меню «Programmer Select Programmer» выбрать программатор piCkit2.
7.4 Запрограммировать мк стенда нтц-31.000 созданной программой, используя пункт меню «Programmer Program».
Результат программирования отобразится в окне сообщений, и в случае успешного программирования (сообщение - …PICkit2 Ready) необходимо перевести МК в рабочий режим с помощью пункта меню «Programmer Release From Reset».
7.5 После получения сообщения указанного на рисунке 20.3 МК запрограммирован.
7.6 Проверить работу светодиодного индикатора VD1.
8 Задание №3. Создать проект LR20_3 для учебного стенда НТЦ-31.000, который реализует следующее условие: при включении тумблеров SA1 и SA2 одновременно мигать светодиодами VD1 и VD2 попеременно с частотой 1 Гц, используя метод программных циклов. Листинг (исходный код) программы к заданию №3 приведен в методических указаниях к данной лабораторной работе.
8.1 Выполнить пункты 2.1…2.4 руководства пользователя MPLAB IDE 8. При этом в пункте 2.4 в качестве инструмента программирования установите «Microchip C30 Toolsuite» и выберите язык программирования С (рисунок 20.1).
8.2 В окне выбора пути к каталогу сохранения файлов проекта выберите «Browse…». В открывшемся окне (рисунок 20.5) выберите путь: «Мой компьютер\Локальный диск D\Lan\DSPIC33\TE111\Ivanov\LR20_3\».
Рисунок 20.5 – Окно выбора пути к каталогу сохранения файла

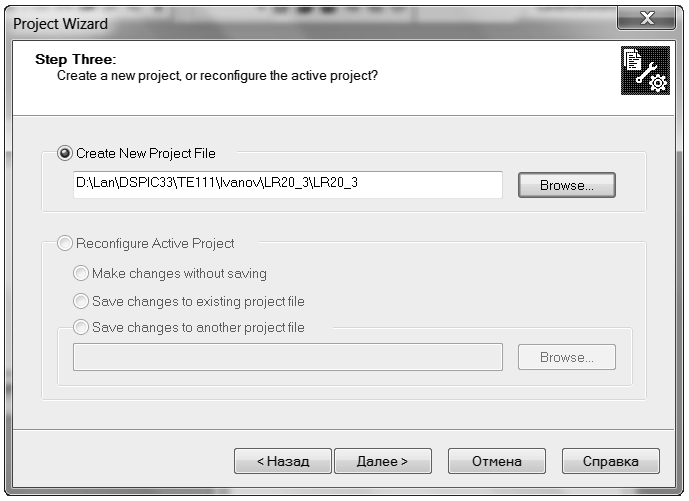

Примечание – Фамилию учащегося, набранную буквами английского алфавита, выбрать из списка своей учебной группы и создать папку для лабораторной работы LR20_3 и нажать кнопку «Сохранить». Окно выбора пути к каталогу будет иметь вид, показанный на рисунке 20.6. Нажмите кнопку «Далее».
Рисунок 20.6 – Выбор каталога для сохранения проекта к заданию № 3
8.3 В открывшемся окне (рисунок 20.7) добавить существующие файлы в проект: «+С:\+Programm Files(x86)\+Microchip\+MPLAB C30\+support\ +dsPIC33F\+gld\+p33FJ32MC204.gld». Нажмите кнопку «Далее».
Рисунок 20.7 – Окно добавления существующих файлов в проект

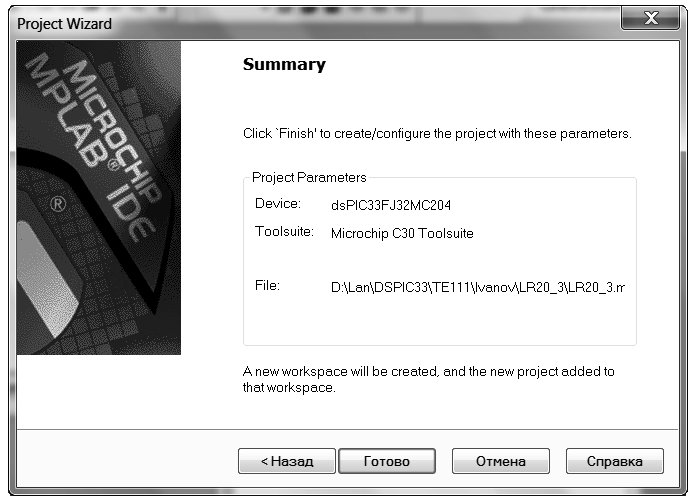

8.4 В открывшемся окне суммарной информации по проекту убедитесь, что МК и средство программирования выбраны правильно и нажмите кнопку «Готово» (рисунок 20.8).
Рисунок 20.8 – Суммарная информация по проекту
Файл появится в папке «Linker Script» инспектора проекта (рисунок 20.9).
Рисунок 20.9 – Инспектор проекта

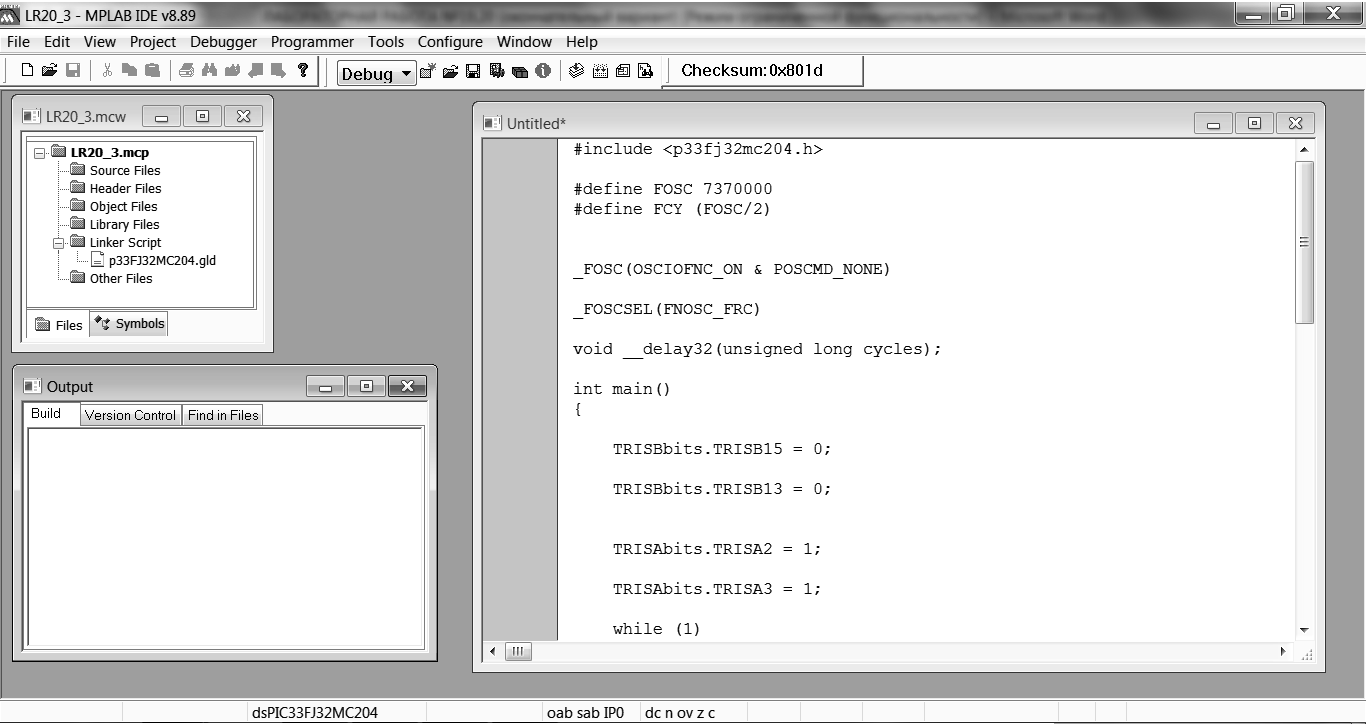

8.5 После создания проекта в него необходимо добавить файл с исходным кодом программы МК. Для этого необходимо воспользоваться пунктом меню «File New». В появившемся окне редактора исходных текстов (рисунок 20.10) наберите исходный код программы, приведенный в методических указаниях к данной лабораторной работе.
Рисунок 20.10 – Редактор исходных текстов программ

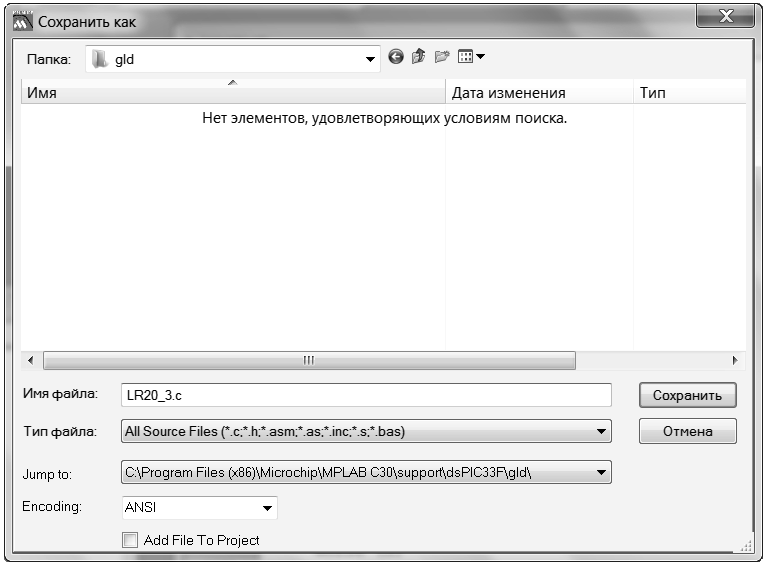

8.6 После написания исходного кода программы к заданию №3 с помощью пункта меню «File Save As…» откройте окно «Сохранить как» и в строке «Имя файла» задайте название исходного кода программы, как «20_3.c» (рисунок 20.11).

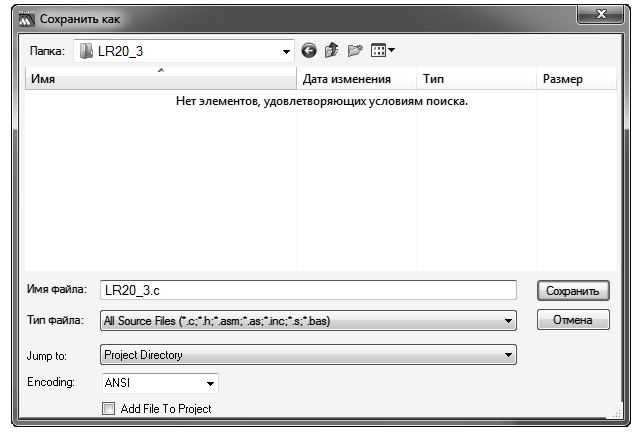

Примечание – Путь к файлу проекта и имя файла не должны содержать кириллических символов и пробелов. Обратите внимание, что в окне сохранения файла исходного текста открывается папка MPLAB C30\support\dsPIC33F\gld (рисунок 20.11), а файл с исходным текстом необходимо сохранить в папке, в которой сохраняли файл проекта. Сохраните файл исходного кода программы с тем же именем, которое дали проекту, добавив расширение .с (рисунок 20.12).
Рисунок 20.11 – Окно сохранения файла исходного текста программы
Рисунок 20.12 – Сохранение исходного кода программы к заданию №2

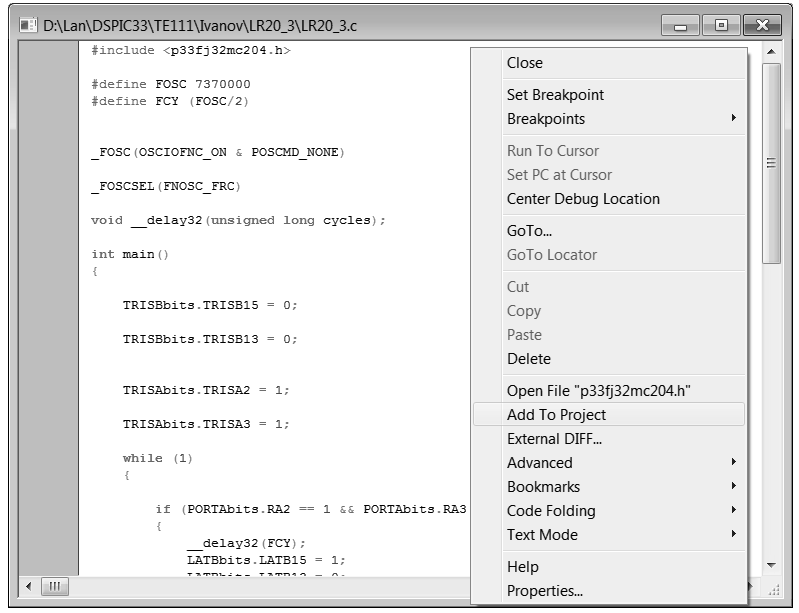

8.7 Кликните правой кнопкой мыши в окне редактора исходного кода и выберите пункт «Add To Project» (рисунок 20.13).
Рисунок 20.13 – Добавление исходного файла в проект
После описанных действий инспектор проекта должен иметь вид, показанный на рисунке 20.14.
Рисунок 20.14 - Инспектор проекта

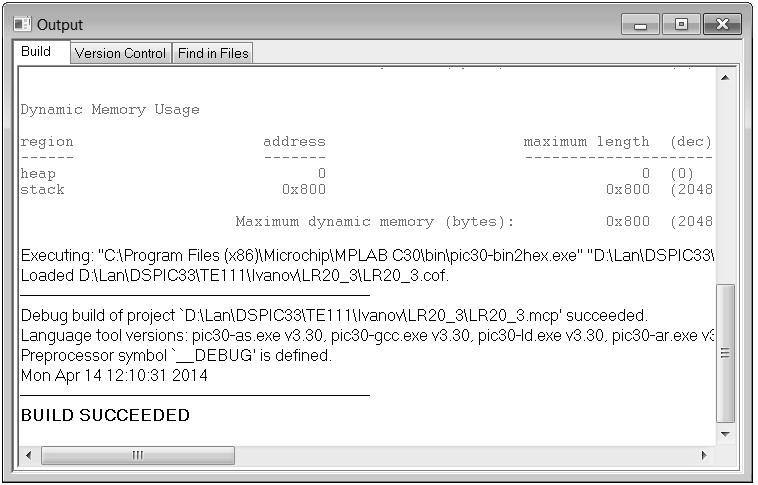

8.8 Выполните компиляцию проекта, используя пункт меню «Project Build All». Компилятор выводит отчет о компиляции в окне «Output». В случае успешной компиляции получите сообщение BUILD SUCCEEDED (рисунок 20.15). В случае обнаружения ошибок в исходном коде соответствующие сообщения будут выведены в область уведомлений. В таком случае необходимо исправить ошибки и запустить заново компилирование проекта.
Р
исунок
20.15 – Отчет о компиляции
8.9 После успешной компиляции с помощью пункта меню «Programmer Select Programmer» выбрать программатор PICkit2.
8.10 Запрограммировать стенд (прошить микроконтроллер) используя пункт меню «Programmer Program».
8.11 Результат программирования отобразится в окне сообщений, и в случае успешного программирования (сообщение – … PICkit2 Ready) необходимо перевести МК в рабочий режим с помощью пункта меню «Programmer Release from Reset».
8.12 После получения сообщения, указанного на рисунке 20.3, микроконтроллер запрограммирован.
8.13 Проверить работу светодиодных индикаторов VD1 и VD2 в зависимости от положения тумблеров SA1 и SA2.
9 После проверки преподавателем результатов работы закрыть MPLAB IDE, выключить ПК и учебный стенд.
10 Оформить отчет и сдать зачет.
