Устройство комбинированной защиты синхронного генератора
Устройство комбинированной защиты фирмы «Транслог» (ГДР- обеспечивает защиту СГ от обратной мощности, перегрузки по активной мощности и перегрузки по току и конструктивно выполнено в виде двух блоков: блока питания и логического блока защиты.
Блок питания и контроля обеспечивает питание элементов схемы стабилизированными напряжениями ± 24 и + 12 В и сигналами контроля соответствующих параметров. В состав блока входят силовые и измерительные трансформаторы, выпрямители, нагрузочные резисторы, стабилитроны и другие элементы.
Логический блок защиты вырабатывает управляющие воздействия и выполнен на диодно-транзисторных логических модулях типа «Транслог-1» и контактных исполнительных элементах тина «Релог». Рассмотрим работу схемы логического блока защиты (рис. 101) в различных режимах.
При перегрузке по активной мощности напряженно на входе а9 модуля напряжения D8 типа 2Е10, поступающее с им хода выпрямителя-демодулятора, входящего в состав блока питания и выполняющего роль датчика активного тока, превышает пороговое значение, и на выходе модуля появляется сигнал 0. Этот сигнал поступает на вход модуля Пирса DI5 типа 1NII и с помощью элемента D15 (2) (ЗИЛИ—НЕ) инвертируется в сигнал 1, который поступает на вход 7 модуля мощности D13 типа 1Р40. Элемент D13 (1) этого модуля реализует функцию ЗИЛ И, а элемент D13 (2) усиливает мощность сигнала, поэтому срабатывает релейный элемент К2, что приводит к отключению 1-й очереди потребителей и включению соответствующей сигнализации. Одновременно сигнал 1 с выхода элемента D15 (2) поступает на вход 5 модуля Пирса D10 типа 1N11 и на входы модуля конъюнкции D11 типа 1КК01. Модуль D10 работает с выдержкой времени, так как после инвертирования входного сигнала 1 элементом D10(1) в сигнал 0 на выходе 10 начинается разрядка конденсаторной батареи С1 через вход 8 элемента D10 (2), по окончании которой на выходе 11 элемента D10 (2) появится сигнал 1. Этот сигнал поступает на вход 6 модуля конъюнкции D11 и на вход 5 модуля D12, аналогичного модулю D10. Наличие на всех входах элемента D11 (ЗИ) сигнала 1 (на входе 4 сигнал «Константа 1») приводит к появлению сигнала / на выходе этого элемента. После усиления этого сигнала модулем мощности D13 произойдет срабатывание релейного элемента К2, если это срабатывание не произошло под действием основного сигнала, ранее поступающего на вход 7 модуля D13.

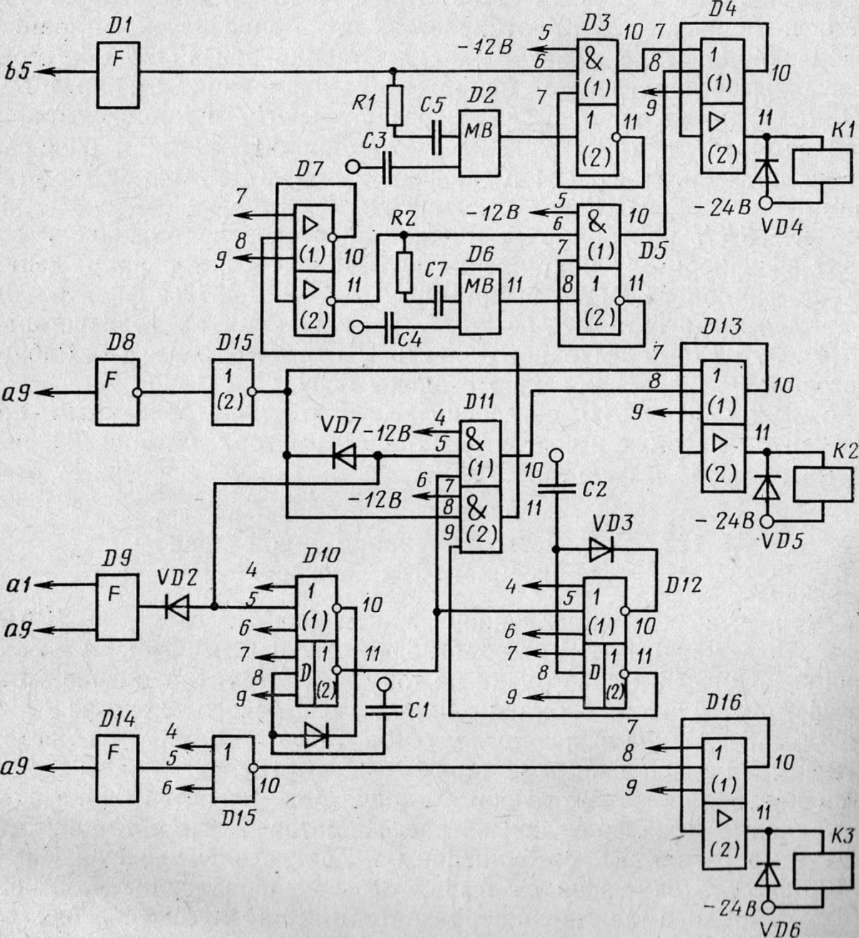

Рис. 101. Схема логического блока защиты фирмы «Транслог»
Если отключение второстепенных потребителей не устраняет перегрузку СГ, то сигнал с выдержкой времени появляется на выходе модуля D12 и поступает на вход 8 элемента D11 (2), где реализуется функция ЗИ. С выхода D11 (2) сигнал 1 после усиления модулем импульсного усилителя D7 типа 1В21 поступает на вход 6 элемента D5 (2), реализующего функцию ЗИ и входящего в состав модуля типа 1KN05. Через дифференцирующую цепочку R2—С7 сигнал с выхода D11 (2) дополнительно поступает на вход 9 модуля одновибратора D6 типа 1М20. В зависимости от емкости конденсаторной батареи С4 на выходе 11 одновибратора D6 через 2 ... 14 с появляется сигнал 0, который после инвертирования элементом НЕ D5 (1) поступает на вход 7 элемента ЗИ D5 (2). С выхода 10 этого элемента сигнал 1 поступает на вход модуля усилителя мощности D4 типа 1Р40 и вызывает срабатывание релейного элемента К1, что приводит к отключению генераторного автомата.
При перегрузке по току повышается напряжение на входах модуля напряжения D9 (2Е10), что приводит к появлению на его выходе сигнала 1, поступающего на входы модуля D10 и элементов D11 (1) и D11 (2). Далее схема работает так же, как и при перегрузке по активной мощности.
При появлении обратной мощности срабатывает модуль напряжения D1 (2Е10), реагирующий на изменение полярности на входе b5. Сигнал 1 с его выхода поступает на вход 6 элемента ЗИ D3 (1), входящего в состав модуля 1KN05, и на вход одновибратора D 2 (1М20) через дифференцирующую цепочку С1—R5. С выдержкой времени на выходе D2 появится сигнал 0, который после инвертирования элементом НЕ D3 (2) поступает на вход 7 элемента ЗИ D3 (1), где на выходе 10 появляется сигнал 1. Этот сигнал после усиления модулем D4 (1Р40) включает релейный элемент К1, и происходит отключение генераторного автомата.
Устройство комбинированной защиты имеет канал, включающий сигнализацию и дающий импульс на запуск резервного ДГ. При достижении нагрузкой значения 80 % поминальной мощности срабатывает модуль напряжения D 14 (2Е10). Сигнал 0 на его выходе инвертируется элементом ЗИЛ И—НЕ D15 (/), усиливается модулем D16 (1Р40) и вызывает срабатывание релейного элемента КЗ. Реле КЗ включает сигнализацию и замедленную программу запуска резервного ДГ. Если отключились неответственные потребители, то произойдет включение ускоренной программы пуска ДГ.
