Устройства разгрузки генераторов

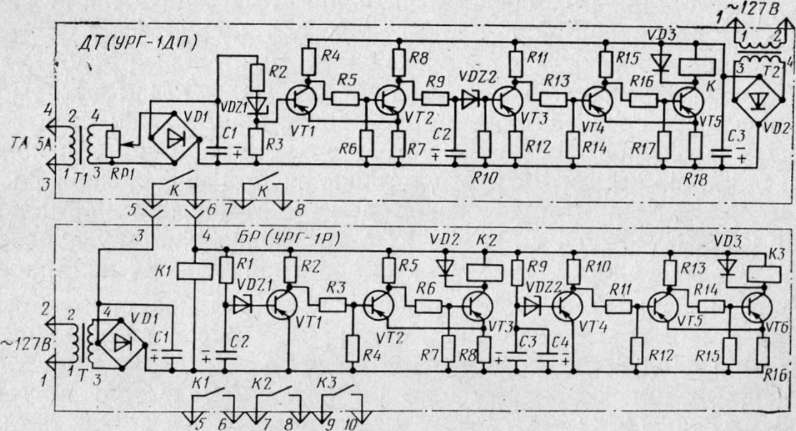

Рис. 99. Схема устройства разгрузки генератора типа УРГ-1
двух отдельных блоков: датчика активного тока УРГ-1 ДА или датчика полного тока УРГ-1ДП и релейного блока УРГ-1Р. Блоки оформлены в типовых корпусах исполнения IP23. К одному датчику тока могут подключаться несколько релейных блоков, что позволяет увеличить число ступеней отключения потребителей. Рассмотрим работу схемы устройства УРГ-1 с датчиком полного тока (рис. 99).
Датчик полного тока ДТ контролирует полный ток нагрузки и отключает первую ступень потребителей. В его состав входит измеритель полного тока, пороговый триггер, реле времени и блок питания. Измеритель полного тока через согласующий трансформатор Т1 питается от трансформатора тока. Напряжение, пропорциональное току нагрузки, снимается с потенциометра RP1позволяющего регулировать уставку тока срабатывания в предках (0,6 ... 1,0) Iн. После выпрямления мостом VD1 и фильтрации конденсатором С1 это напряжение поступает на вход несимметричного порогового триггера VT1—VT2. При перегрузке СГ происходит пробой стабилитрона VDZ1 и переключение триггера. После отпирания VT2 начинается зарядка конденсатора С2 через резисторы R8 и R9, чем обеспечивается выдержка времени отключения первой ступени. После зарядки С2 до напряжения пробоя стабилитрона VDZ2 ключ на транзисторе VT3 отпирается, что приводит к переключению выходного триггера VT4—VT5 и срабатыванию реле К, зашунтированного защитным диодом VD3.
Релейный блок БР обеспечивает выдержки времени между ступенями и состоит из двух транзисторных реле времени. После срабатывания реле К его контактом включается реле отключения 1-й очереди потребителей К1 и начинается зарядка конденсатора С2 и конденсаторной батареи СЗ—С4. Зарядка С2 из-за меньшей емкости протекает быстрее, что обеспечивает необходимый порядок отключения 2-й и 3-й очереди потребителей с интервалами времени 4 ... 8 с. При исчезновении перегрузки после отключения соответствующей очереди потребителей реле К теряет питание, что исключает отключение последующих очередей потребителей.
Устройства включения резерва
Устройства включения резерва типа УВР обеспечивают подачу импульса на запуск и остановку резервного ДГ при верхнем и нижнем пороговых значениях нагрузки основного ДГ, а также на отключение основного и запуск резервного ДГ при длительном снижении напряжения. Эти устройства имеют четыре модификации: УВР-1А1, УВР-1А2, УВР-1П1 и УВР-1П2. Модификация А имеет в своем составе датчик активного тока, а модификация П-датчик полного тока. Последний элемент обозначения модификации указывает род питания: 1 — переменное напряжение 127 В, 50 Гц; 2 — постоянное напряжение 24 В. Конструктивно устройство оформлено в типовом корпусе исполнения IP 23 и подключается к СГ через типовые трансформаторы тока и напряжения. Уставка по току на запуск и отключение ДГ имеет регулировку в широких- пределах. Уставка по напряжению составляет 80 % и имеет выдержку времени 5 ... 8 с..
В состав устройства УВР-1А1 (рис. 100) входят блоки: контроля повышения нагрузки БПН, контроля снижения нагрузки БСН, контроля напряжения БКН и питания БП.
Блок БПН контролирует верхнее пороговое значение активной нагрузки и состоит из нескольких узлов: измерителя активного тока, порогового триггера, реле времени и выходного электромагнитного реле. Измеритель активного тока ИАТ преобразует активную составляющую тока в постоянное напряжение и представляет собой кольцевой демодулятор на резисторах R47 . . . R50 и диодах VD4 и VD5. Резисторы R45 и R46 совместно с демодулятором образуют искусственную нулевую точку. Поэтому ил диагональ демодулятора подается напряжение фазы В. Одновременно на вход демодулятора от трансформатора тока ТА через согласующий трансформатор Т1 подается напряжение, пропорциональное току нагрузки фазы А. Конденсатор С4 выделяет постоянную составляющую выходного напряжения демодулятора, которая по величине пропорциональна активной составляющей тока нагрузки. Потенциометр RP1 позволяет регулировать уставку устройства на заданную величину верхнего порогового значения нагрузки. Пороговый триггер VT1—VT2 имеет на входе стабилитрон VDZ1, пробой которого происходит при достижении активным током нагрузки

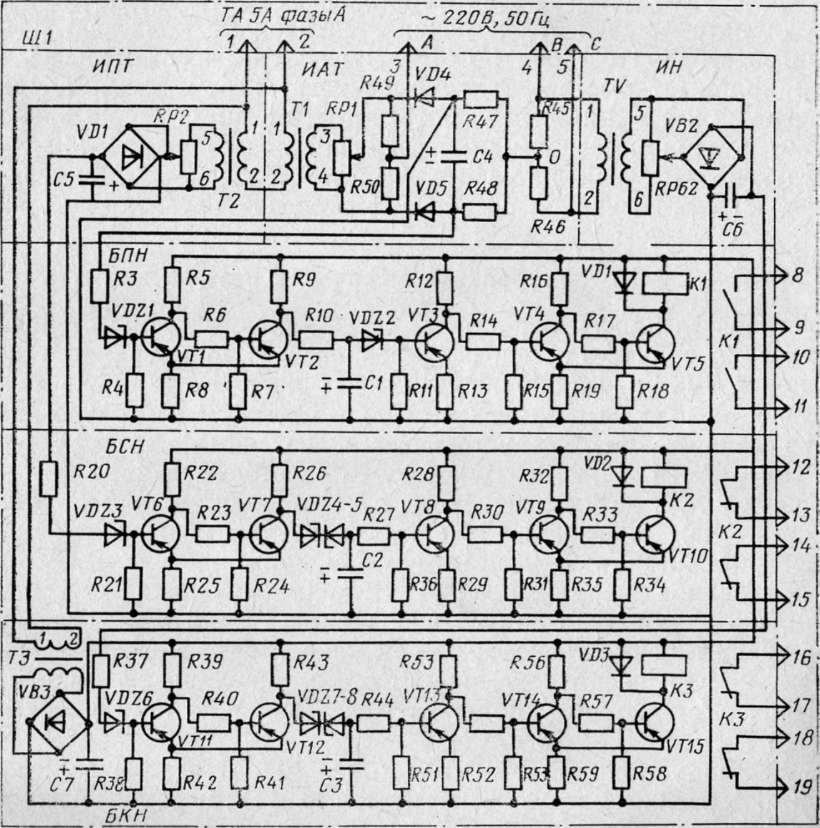

Рис. 100. Схема устройства включения резерва типа УВР-1А1
значения тока уставки. Реле времени состоит из транзисторного ключа VT3 с конденсатором С1 и стабилитроном VDZ2 на входе и триггера VT4—VT4. После опрокидывания порогового триггера и запирания VT2 начинается зарядка С1, что приводит к повышению напряжения на VDZ2. С установленной выдержкой времени отпирается VT3 и опрокидывается триггер VT4—VT5, что приходит к срабатыванию электромагнитного реле К1. Его контакты дают импульс на выполнение программы пуска резервного ДГ его смете мой ДАУ и включают необходимый сигнал.
Блок БСН контролирует нижнее пороговое значение нагрузки и состоит из измерителя полного тока, порогового триггера, реле времени и выходного электромагнитного реле. Измеритель полного тока ИПТ преобразует полный ток нагрузки в пропорциональное напряжение постоянного тока и получает питание от трансформатора тока ТА через согласующий трансформатор Т2, выпрямительного моста VB1 и фильтра С5. При снижении тока нагрузки до значения тока уставки стабилитрон VDZ3 запирает транзистор VT6, а транзистор VT7 отпирается, что приводит к запиранию стабилитрона VDZ4 и разрядке С2. Стабилитрон VDZ5 обеспечивает термостабилизацию напряжения запирания стабилитрона VDZ4. После разрядки С2 через резисторы R27 и R36 транзистор VT8 запирается, триггер VT9—VT10 опрокидывается и реле К2 теряет питание. Контакты К2 подают импульс на выполнение программы остановки ДГ его системой ДАУ.
Блок БКН контролирует нижнее пороговое напряжение и состоит из измерителя напряжения ИН (трансформатор напряжения TV, потенциометр RP62, выпрямительный мост VB2 и фильтр С6), порогового триггера VT11—VT12, реле времени на транзисторах VT13 . . . VT15 и выходного электромагнитного реле КЗ. Работа этого блока аналогична работе блока БСН.
Блок питания БП обеспечивает устройство необходимым напряжением питания и состоит из трансформатора питания ТЗ, выпрямителя VB3 и фильтра С7.
