    1. Графо-аналитический способ

  1. Строится эпюра гидростатического давления (рис. 7)

pk ghk , кПа, (63)

pk 1000 9,819,7 95,16

кПа.

  1. Вычисляется сила гидростатического давления:

Pk 3639,28 кН.

  1. Строится интегральная кривая P = f(h) по зависимости:

i

i

P 0,5gh 2T / sin , (64)

2

по найденным точкам строится кривая:

2

т.1

h1 1,0 м

P1 0, 5 1000 9,811, 0

7, 5 / sin 73

38680 Н 38, 68 кН;

2

т.2

h2 2,0 м

P2 0, 5 1000 9,812, 0

7, 5 / sin 73

154720 Н 154, 72 кН;

2

т.3

h3 3,0 м

P3 0, 5 1000 9,813, 0

7, 5 / sin 73

348130 Н 348,13 кН;

2

т.4

h4 4,0 м

P4 0, 5 1000 9,814, 0

7, 5 / sin 73

618890 Н 618,89 кН;

т.5

h5 5,0 м

P5 0, 5 1000 9,815, 0

7, 5 / sin 73

967000 Н 967, 0 кН;

т.6

т.7

т.8

h6 6,0 м

h7 7,0 м

h8 8,0 м

P6 0, 5 1000 9,816, 0

2

2

P7 0, 5 1000 9, 817, 0

P 0, 5 1000 9,818, 0

7, 5 / sin 73

7, 5 / sin 73

7, 5 / sin 73

1392500 Н 1392, 50 кН;

1895350 Н 1895, 35 кН;

2475560 Н 2475, 56 кН;

2 

2

8

2

т.9

h9 9,0 м

P9 0, 5 1000 9,819, 0

7, 5 / sin 73

3133130 Н 3133,13 кН;

т.10

h1 1,0 м

P10 0, 5 1000 9,8110, 0

7, 5 / sin 73

3868070 Н 3868, 07 кН.

  1. На оси абсцисс интегральной кривой откладывается

Pриг 1213,09 кН.

  1. С помощью интегральной кривой P=f(h) определяются нижние границы грузовых площадок на эпюре давления.

  2. На полученных фигурах эпюр гидростатического давления определяется центр тяжести.

  1. Центр тяжести каждой площади является центром давления который определяет положение ригелей.

Pриг ,

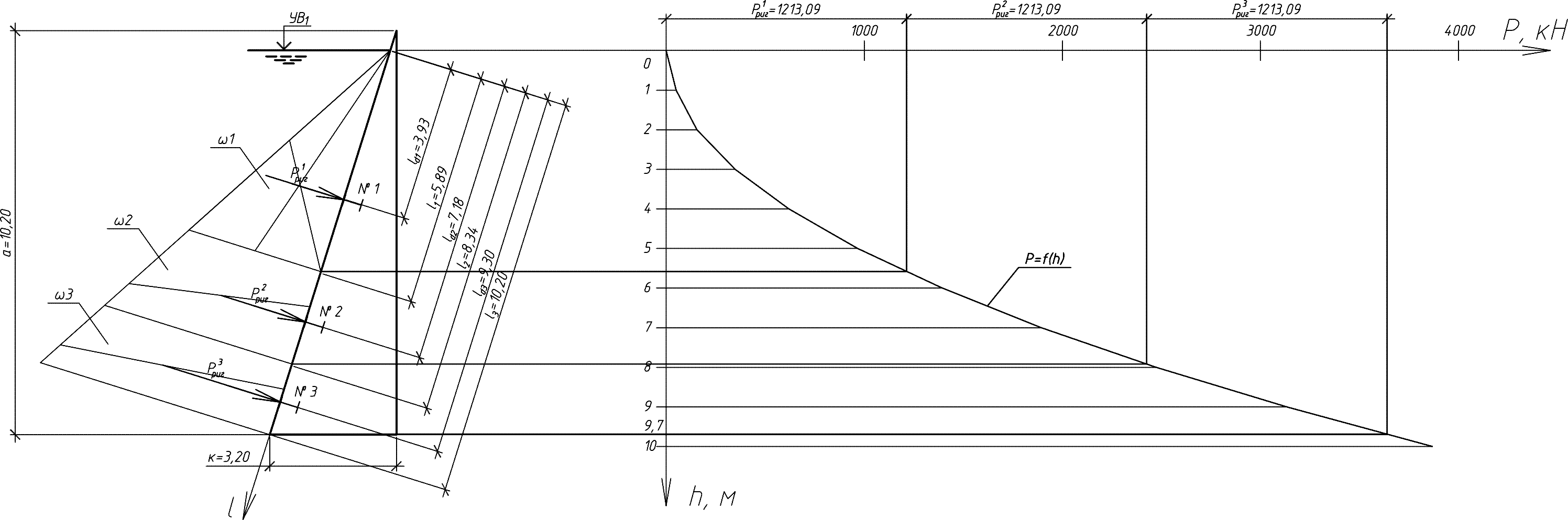

На рис. 7 представлена схема к определению расположения ригелей графо-аналитическим способом.

29

5. Определение грузоподъемности дока

Грузоподъемность дока q – это максимальная масса груза, которую возможно в один прием поднять, переместить; измеряется в килограммах (тоннах).

В расчете определяется вес поднимаемого груза

Pгр :

Pгр

Pарх G , кН, (5.1)

где

Pарх

– архимедова (выталкивающая) сила , кН;

G – собственный вес дока, т.

Pарх

gVд , кН, (5.2)

где

где

V – объем, погруженный в воду части дока, не заполненной водой, м3.

д

д 1 2 д

V (a z z )L T , м3, (5.3)

Lд – осредненная длина дока (рис. 8), м.

Vд (10,3 0,5 0,3)65,5 7,5 4617,75

м3;

Pарх

1000 9,81 4617,75 45300,13

кН.

Собственный вес дока определяется по формуле:

G mg , кН, (5.4)

где m – масса дока, т.

G 980 9,81 9613, 8 кН;

Pгр 45300,13 9613, 8 35686, 33 кН.

Тогда

P

q гр

g

35686, 33 3637, 75 т.

9,81

Максимальная масса груза составляет 3637,75 т.

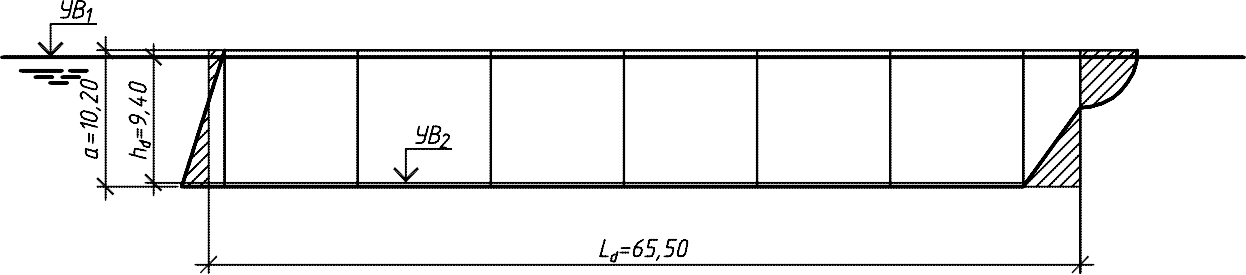

Схема к определению грузоподъемности дока представлена на рис. 8.
