105. Технология устройства самонивелирующихся полов.

Полимерные наливные полы (самонивелируемые полы) применяются для устройства высокодекоративных промышленных наливных полов, обладающих гладкой бесшовной глянцевой или матовой поверхностью, отличаются высокой водостойкостью, химстойкостью к кислотным и щелочным средам и низкой истираемостью. Наливные самовыравнивающиеся полы рекомендуется применять в помещениях с очень жесткими санитарно-гигиеническими требованиями (лаборатории, сборочные цеха электронной промышленности) и механическими нагрузками (постоянные транспортные нагрузки). В зависимости от толщины наливного покрытия пола (1,5 — 4 мм) оно может сглаживать небольшие дефекты основания.

Преимущества:

• высочайшая декоративность (от зеркального глянца до однородной матовости);

• обеспечивают самые высокие требования по чистоте и гигиеничности помещений;

• высокая химстойкость к кислотным и щелочным средам, а также нефтепродуктам;

• 100 % водостойкость;

• стойкость к механическим нагрузкам;

• простота очистки;

• быстротвердеющий полимерный пол;

• отличная адгезия (сцепление) к разным типам оснований;

• широкий диапазон стоимости полов (от экономичных технологий (тонкослойные полимерные наливные полы) до реализации эксклюзивных и дорогих VIP проектов)

• возможность нанесения на свежий бетон (паропроницаемые полы)

Область применения:

Самонивелирующиеся системы полимерных покрытий широко применяются во всех отраслях: фармацевтическая, химическая и пищевая промышленность, а также в строительстве, машиностроении, торговле, индустрии развлечений и тд.

Данные покрытия рекомендуются для устройства полов в:

• торговых и выставочных залах;

• промышленных цехах;

• подсобных и складских помещениях;

• школах, детских садах, медицинских учреждениях и объектах бытового обслуживания;

• помещениях с повышенными декоративными требованиями;

• теле- и фотостудиях

Для дополнительного декоративного эффекта часто используют цветные флоки, или «чипсы» (мелко нарезанные кусочки краски, слюды и т. п.), что резко усиливает декоративность наливного пола и в определенной степени может «замаскировать» некоторые неровности и дефекты основания, проступающие сквозь покрытие.

Для дополнительной защиты поверхности пола от истирания (особенно вариант с цветными флоками) и сохранения блеска применяются специальные сверхпрочные полиуретановые Лаки с глянцевым и матовым эффектами, которые «запечатывают» поверхность самовыравнивающийся смеси и надежно защищают ее.

Цена самонивелиурющих полов выше чем стоимость окрасочных полов, но их долговечность и технологичность во много раз больше.

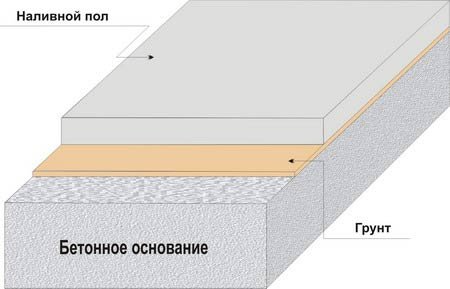

Технология наливных полов:

• Чистовая бетонная стяжка должна быть выполнена в полном сответствии СниП. Для качественного выполнения работ по устройству полимерных полов необходимо выполнение ряда стандартных требований к бетонному основанию, которые изложены в нормативных документах: СНиП 2.0.13–88 «Полы», СНиП 3.04.01–87 «Изоляционные и отделочные покрытия».

• Бетонное основание должно быть выдержано 28 дней для достижения стандартной влажности бетона не более 4%. При влажности основания выше указанной необходимо применение специальной грунтовки.

• В случаях устройства полимерных покрытий обязательно должен быть выполнен гидроизолирующий слой для предотвращения проникновения капиллярной влаги.

• Прочность бетона на сжатие должна быть не менее 20 Н/мм2 (М200) и на растяжение более 2 Н/мм2.

• Поверхность плиты пола должна быть ровной и гладкой, соответствовать ГОСТ 13.015.0-83, классу А-4. На ней не должно быть пыли, жира, масляных пятен и других загрязнений, препятствующих адгезии полимерного покрытия.

• Перепад неровностей на поверхности бетонного основание должен быть не более 4 мм при замере на длину контрольной 2х метровой рейки.

• В бетонном основании должны быть выполнены все предусмотренные проектом виды швов (прорезаны и заполнены герметизирующим материалом).

• Перед нанесением полимерного покрытия необходимо выполнить дробеструйную или фрезерную обработку основания.

• Температура основания при нанесении полимерного покрытия должна быть не ниже +10°С и не выше 30°С .Относительная влажность в помещении – не выше 75% . Оптимальные условия для устройства полимерных покрытий — +20°С и относительная влажность – 65%.

• Подготовка бетонного основания

• Грунтование подготовленного основания полиуретановым грунтом (при влажности бетона более 4%, для паропроницаемых покрытий используется водоэмульгируемый

• расход 0,3-0,5 кг/м2 наносится валиком в два слоя

• Загрубление загрунтованной поверхности фракционированный кварцевый песок

• расход 0,2-0,3 кг/м2 ручная посыпка

• Основной слой (полимер): наливной пол расход 3-5 кг/м2 в зависимости от требуемой толщины покрытия нанесение наливом
