Кассетный бортовой накопитель кбн-1 серия 2

Руководство по технической эксплуатации предназначено для ознакомления с принципом работы, конструкцией и правилам работ, эксплуатации, хранения и технического обслуживания кассетного бортового накопителя КБН-1 серия 2. При эксплуатации КБН-I серия 2 следует дополнительно руководствоваться техническими описаниями и инструкциями по эксплуатации на KC-I3 серии 2, наземное декодирующее устройство НДУ-8, устройство воспроизведения записи УВЗ-5М, установку для перемотки ленты УПЛ-02, устройство размагничивания УР-1 и технической документацией на устройство экспресс- обработки ЛУЧ-74. Накопитель кассетный бортовой КБН-I серия 2 предназначен для записи на магнитную ленту, расположенную в легкосъемной кассете, электрических сигналов измерительной и служебной информации в виде последовательного двухчастотного кода. КБН-I серил 2 может быть использован в составе систем режимов полета типа МСРП-64 и МСРП-256 с последующим воспроизведением, расшифровкой контролем качества записи с помощью наземной декодирующей аппаратуры УВЗ-5М и ЛУЧ-74. В зависимости от скорости движения носителя кассетные бортовые накопители выпускаются в следующих вариантах исполнения:[4]

КБН-1-1 серия 2 - скорость движения носителя (9±0,5)*10^-3м/с;

КБН-1-2 серия 2 - скорость движения носителя (18±1,0)*10^-3м/с

В состав КБН-1-1 серия 2 входят:

- Блок лентопротяжного механизма БЛМ1-1 серия 2;

- кассета с магнитной лентой KC-I3 серия 2;

- Амортизационная рама Pa-14 - I.

|В состав КБН-1-2 серия 2 входят:

- Блок лентопротяжного механизма БЛМ-1-2 серия 2;

- |кассета с магнитной лентой КС-13 серия 2;

-амортизационная рама Ра-14-2.

Описание КБН-1 серии 2

Основные технические данные КБН-1 серии 2

Скорость движения носителя информации

КБН-I-I серия,2- (9±0,5)*10^-3 м/с;

КБН-1-2 серия 2- (18±1,0)*10^-3 м/с.

Тип носителя информации для кассеты KC-I3 – специальная магнитная лента с характеристиками: - материал основы - полиимид;

- ширина -12,7*10^-3 м;

- толщина – 37*10^-6 м.

Тип носителя информации для кассеты KC-I3 серия 2 – магнитная лента И4343-12-15.

- Количество дорожек записи - 8.

Масса не более II кг.

Напряжение питания 24 - 29,4 В постоянного тока, при этом допускаются выбросы напряжения до 45 В в течении времени не более 80 мс.

Потребляемая мощность без обогрева не более 50 Вт; с обогревом не более 150 Вт.

Время готовности с момента включения напряжения питания и обогрева не более:

- при температуре от минус 40 до 60°С - 3 мин;

- при температуре от минус 40 до минус 50°0 - 20 мин;

- при температуре от минус 50 до минус 55°С - 35 мин;

- при температуре от минус 55 до минус 60°С - 40 мин.

Режим работы: непрерывный, стационарный.

КБН-1 серия 2 осуществляет запоминание номера дорожки, по кото­рой производится запись, обеспечивает запись по той же самой дорожке при остановках и повторных пусках, при выключении и повторном включении напряжения питания, а также при снятии и ус­тановке кассеты с носителем информации. Включение КБН-1 серия 2 (пуск двигателя и начало транспортирования носителя) осуществляется отключением сигнала “-27 В Выключение", а также при обрыве этой цепи. Выключение (остановка двигателя и прекращение транспортирования носителя) осуществляя подачей сигнала "- 27 В Выключение".

Количество входов сигналов параллельного хода:

разрядных (кодовых) - 8;

канальных - 1; .

кадровых - 1;

субкадровых - 1;

минутных отметок времени - 1.

КБН-1 серия 2 при включенном напряжении питания обеспечивает­ся выдача информации об установленном номере дорожки записи с помощью индикатора, расположенного на лицевой панели.KБH-I серия 2 обеспечивает автоматическое выключение двигателя привода лентопротяжного механизма при обрыве и выходе из трак­та носителя информации. Хранение кассеты КС-I3 серия 2 с зарегистрированной на магнит­ной лейте информацией должно обеспечиваться в соответствии с инструкциями и нормативной документацией эксплуатирующих пред­приятий и организаций. КБН-1 серия 2 должен выполнять свои функции и сохранять технические характеристики при воздействии внешних дестабилизирующих факторов, приведенных в таблице 6.

Таблица 6 – Характеристики КБН-1 серии 2 при воздействии внешних дестабилизирующих факторов.

Внешние факторы

Характеристики

уровень звукового ДБ Механический удар: одиночного действия- пиковое ударное ускорение, м/с2 длительность ударного импульса мс многократного действия- пиковое ударное ускорение, м/с2 длительность ударного импульса, мс Линейное ускорение, м/с2 Атмосферное пониженное давление, кПа (мм. рт. ст.) Повышенная рабочая температура, °С Повышенная предельная температура,0С Пониженная предельная температура, °С Понижэнная рабочая температура, °С Относительная влажность при 35°С, %

130 147(15) 15 58,8(6) 15 49(5) 74,67 (560) 60 70 минус 60 минус 60 98

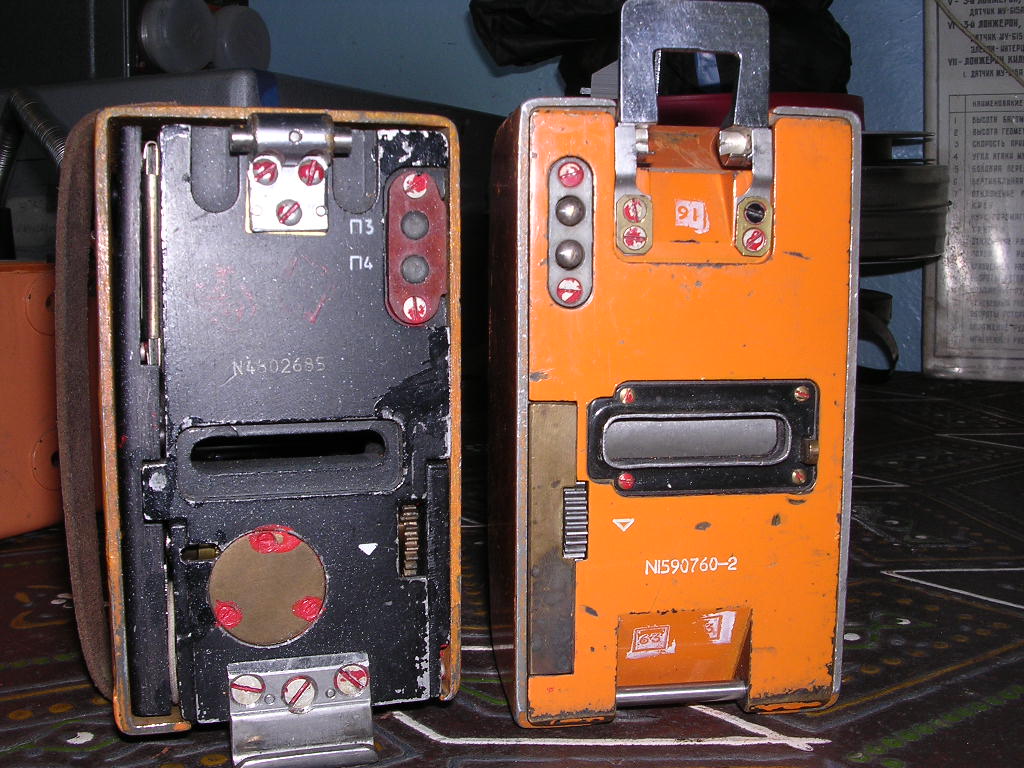

КБН -1 серии 2 представлен на рисунке 6.[5]

Рис. 6.-КБН-1 серии 2.

Работа КБН-1

В КБН-1 серия 2 входят: фильтр радиопомех, блок комбинированный, преобразователь кода, регулятор оборотов двигателя, согласующее устройство, усилитель записи, устройство управления и лентопротяжный механизм. Напряжение питания от бортсети поступает на комбинированный блок через фильтр радиопомех, предназначенный для защиты цепей питания бортсети от радиопомех, создаваемых при работе КБН-1 серия 2. Блок комбинированный прообразует .на­пряженно питания бортсети в стабилизированные напряжения 5, 15, минус 15 В и вторичное нестабилизированное напряжение 27 В, используемые для питания электрорадиоэлементов, входящих в состав блоков КБН-1 серия 2. Преобразователь колов предназначен для преобразования информации, поступающей на вход КБН-I серия 2 в виде двенадцатиразрядного параллельного кода, в последовательный двухчастотный код, который поступают на вход усилителя записи. Регулятор оборотов двигателя стабилизирует скорость вращения приводного электродвигателя лентопротяжного механизма. Регулирование скорости вращения электродвигателя осуществляется по сигналам таходатчика, связанного с осью электродвигателя. Согласующее устройство осуществляет коммутацию обмоток головок воспроизведение по сигналам с устройства управления, усиление сигнала поступающего с обмоток головки воспроизведения, выра­ботку по воспроизведенным сигналам команд "Движения ленты".[6]
