Раздел 3 определение параметров параллельной работы центробежных насосов с одинаковыми характеристиками

3.1 Исходные данные

НГ, м	SГ, м	Марка насоса
70	192000	NB/NK32-250

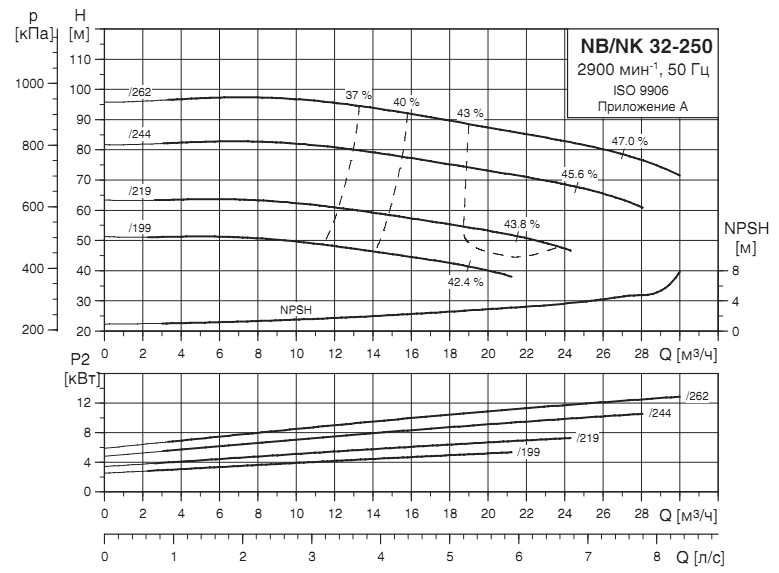

Два одинаковых центробежных насоса NB/NK32-250, работая параллельно, подают воду из источника в водонапорную башню. Насосы расположены в одной насосной станции и имеют характеристики, приведенные на рис. 11.

Q, м³/ч

Н,м

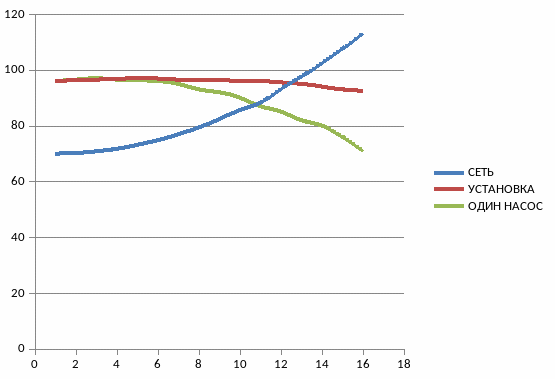

Рисунок 5 – Характеристика параллельной работы двух одинаковых центробежных насосов NB/NK 32-250

Характеристика системы трубопроводов выражается уравнением Н_тр=Н_г+ S_трQ², в котором числовое значение величины гидравлического сопротивления трубопроводов S_тр=192000 для расхода Q, выраженного в м³/с. Геометрическая высота подъема вода насосами Н_г=70 м.

Требуется определить суммарный расход, подаваемый насосами Q₁₊₂ и развиваемый напор Н₁₊₂, а также параметры Q, Н, Ƞ_н и N_н для каждого насоса при совместной работе и в случае работы каждого из них отдельно.

3.2 Решение

Для определения рабочих параметров параллельно соединенных насосов предварительно строится суммарная характеристика насосов Н₁₊₂ ( см. рис. 5). Построение этой характеристики осуществляется удвоением подач (абсцисс) при равных напорах (ординатах).

На этом же графике находится характеристика системы трубопроводов, заданная уравнением:

Н_тр=Н_г+ S_трQ²=70+192000 Q² (10)

Значения Н_тр определяются для расходов Q от Q=0 до Q=0,018 м³/с;

Q=0 м3/с Q=0,002 м3/с	Нтр=70 м Нтр=70+192000·0,0022=70,8 м
Q=0,004 м3/с	Нтр=70+192000·0,0042=73,1 м
Q=0,006 м3/с	Нтр=70+192000·0,0062=76,9 м
Q=0,008 м3/с	Нтр=70+192000·0,0082=82,3 м
Q=0,01 м3/с	Нтр=70+192000·0,012=88,2 м
Q=0,012 м3/с	Нтр=70+192000·0,0122=97,6 м
Q=0,014 м3/с	Нтр=70+192000·0,0142=107,6 м
Q=0,016 м3/с	Нтр=70+192000·0,0162=119,2,2 м
Q=0,018 м3/с	Нтр=70+192000·0,0182=132,2 м

По полученным значениям Q и Н_тр строится характеристика системы трубопроводов Q-Н_тр. Точка пересечения А суммарной характеристики насосов Н₁₊₂ и характеристики системы трубопроводов Q-Н_тр является рабочей точкой насосов. Точке А соответствует суммарная подача Q₁₊₂=11,5м³/ч и суммарный напор Н₁₊₂=95,5м. По точке 1 определяется КПД каждого насоса при их совместной работе: Ƞ_н1= Ƞ_н1=0,37.

Так как на графиках присутствует кривая зависимости N_н1=f(Q), то мощность каждого насоса определяем по графику.

N_н1= N_н2= 8,5 ,кВт.

Параметры каждого насоса при их раздельной работе определяются по точке А`<sub>1,2</sub>, т. Е. точке пересечения кривой насосов (Н-Q)<sub>1,2</sub> с характеристикой системы трубопроводов Q-Н<sub>тр</sub>. Точке А`_1,2 соответствуют: Q`<sub>1</sub>= Q`₂=9,8 л/с; Н₁= Н₂=87,4м; Ƞ_н1= Ƞ_н1=0,42 и мощность

N_н1= N_н2=8,1 ,кВт.
