2.3.6.Виконання робіт по бурінню свердловин.

Загальні вказівки.

На початку порожнистого шнека встановлений забурювальник, оснащений 2-мя спіралями і ріжучим інструментом, що дозволяє

полегшити проходження через грунт.Від поподания бруду в порожнисту частину шнека захищає спеціальна заглушка, оснащена

кільцем ущільнювача і закріплена сталевим ланцюгом. При бурінні шнек пресує грунт, уплотняя при цьому стінки свердловини.

1) Буріння кожної свердловини повинне починатися після інструментальної перевірки відміток спланованої поверхні землі і положення осі буронабивной палі, на майданчику.

2) Післе установки бурового верстата в точці буріння на його щоглі, приблизно в 1м від поверхні землі повинна бути чітко відзначений лінія умовного рівня, від якої ведеться відлік довжини палі.

3) Буріння проводиться шнековой колоною, що складається з окремих секцій, нарощуваних у міру занурення колони в грунт і має всередині прохідний отвір, діаметром не менше 350мм. В процесі буріння нижній кінець прохідного отвору повинен бути герметично закритий клапаном, що відкривається.

4) Перед початком буріння свердловини внутрішня поверхня прохідного отвору повинна бути обчищений від грунту і цементного молока, що потрапило на неї при бетонуванні попередньої свердловини. На будівельному майданчику повинна бути обладнаний спеціальна ділянка для очищення і миття секцій шнековой колони.

5) По досягненні забоєм проектного положення низу палі клапан відкривається після чого проводиться бетонування свердловини. При використовуванні устаткування з клапаном, що відкривається, для його відкриття допускається підйом шнековой колони на половину кроку гвинта шнека.

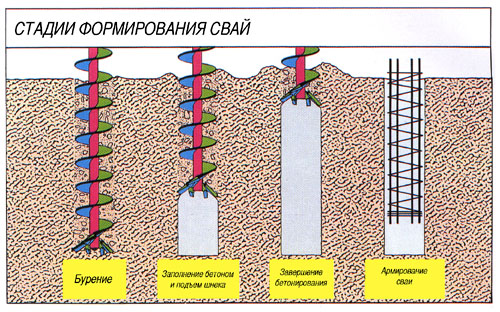

2.3.7.Формування палі

Коли шнек досягає заданої глибини, проводиться подача бетону за допомогою бетононасоса, сполученого шлангами з вертлюгом, розташованим на щоглі шнека. Тиск, створюваний бетононасосом при проходженні бетону через порожнисту частину шнека, видавлює спеціальну заглушку і бетон потрапляє всередину свердловини, при цьому шнек підіймається, з обертанням або без, звільняючи простір в свердловині. Густина заповнення свердловини контролюється за допомогою спеціального приладу,

що відображає на дисплеї форму палі в графічному вигляді або за допомогою манометра, по якому контролиреутся тиск бетону.

2.4. Технологія бетонних робіт

1. Визначення інтенсивності бетонних робіт і вибір бетонного заводу.

При бетонуванні фундаменту в котловані вимагається визначити інтенсивність укладання бетонної суміші і відповідну продуктивність бетоносмєсітєльной установки (БСУ), що забезпечує необхідний темп бетонування. При цьому слід враховувати як об'єм фундаменту, так і об'єм сторонніх бетонних робіт, тобто кількість бетонної суміші, яка необхідна приготувати для бетонування фундаменту і інших споруд будівництва за певний період.

Вибір БСУ - самостійної або входить до складу бетонного заводу, виконуємо в такій послідовності:

а) визначаємо загальний об'єм бетонної суміші Vбс, яка повинна бути приготований за розрахунковий період

V_бс = V_ф + V_доп [м³]

де V_ф - об'єм фундаменту, м³

V_доп - об'єм додаткових бетонних робіт, м³;

1) V_бс = 1736 м³ (палі)

2) V_бс = 450 м³ (ростверк)

б) знаходимо фонд часу N_В, за який повинен бути виготовлений об'єм бетонної суміші V_бс. Знаючи розрахункову кількість місяців Tмес, прийняту кількість робочих днів (доби) в місяці Tсут, кількість змін в добі Tсм і кількість годинника в зміні Tч, маємо

N_В = T_мес×T_сут×T_см×T_ч [ч]

1) N_В =1,591*22*2*8=560 ч (палі)

2) N_В =0,2273*22*1*8=40 ч (ростверк)

Кількість місяців є величиною директивною (наприклад, з календарного графіка). Очевидно, що при виробництві бетонних робіт в теплий час слід прийняти кількість робочих днів в місяці в межах 22-25, тобто з одним вихідним днем в неділю, укладати суміш в дві, а при необхідності і у три зміни;

в) визначаємо необхідну інтенсивність укладання бетонної суміші Iтр

I_тр =1736/560 =3,1 м³/ч (палі)

I_тр =450/40 =11,25 м³/ч (ростверк)

г) оскільки при укладанні бетонної суміші можуть бути знайдений і реалізований резерви підвищення темпів бетонування, а продуктивність БСУ на даному етапі може виявитися дещо нижче паспортною слід прийняти БСУ з деяким запасом по продуктивністі , тобто

Iрасч =3,1*1,2=3,72 м³/ч (палі)

Iрасч =11,25*1,2=13,5 м³/ч (ростверк)

де KЗ - коефіцієнт запасу продуктивності, його величину можна прийняти

KЗ = 1,10 -1,20;

д) виходячи з Iрасч і місцевої інфраструктури вибирається відповідна БСУ.

Основним методом бетонування фундаментів є подача суміші бетононасосами, що пред'являє певні вимоги до складу і властивостей суміші. Вона повинна містити кількість цементу в межах 250-400 кг/ м³, мати В/Ц = 0,50-060, пластичність що характеризується OK = 6-16 см.

Слід використовувати технологічно більш зручні установки циклічної дії, оснащені змішувачами примусового перемішування, такі змішувачі забезпечують однорідність як пластичних, так і жорстких сумішей. Інтенсивність бетонування фундаменту може змінюватися від 0 до Iрасч, коли вся вироблювана суміш укладається у фундамент. В реальних умовах, при недостатній продуктивності БСУ і необхідності укладання суміші з великою інтенсивністю додатково використовують суміш, одержувану з іншою БСУ на договірній основі.
