Фізико-технічні властивості герметизуючих мастик

Наименование показателей	Виды герметиков
	клей-герметик кремний органический «Эластосил 137-181»	мастика герметизирущая строительного назначения «Тиопрол»	мастики тиоколовые строительного назначения марок		мастика строительная КГМ-У	«Гермобутил-2м»
			АМ-05	КБ-05
Предел прочности на разрыв, МПа (кгс/см2), не менее	0,8 (8)	0,2 (2)	0,1 (1)	0,3 (3)	0,1-0,15	5-5,5
Относительное удлинение, % не менее	500	150	150	100	45	300-350
Жизнеспособность, час, не менее	0,15	2	2	2		24
Температурный интервал применения, °С	-60...+200		-50...+70	-50...+70		-50...+80

По них укладають смужки шириною 150-200 мм з Філізола з грубозернистим посипанням і приклеюють їх точково з одного боку шва (Мал2).

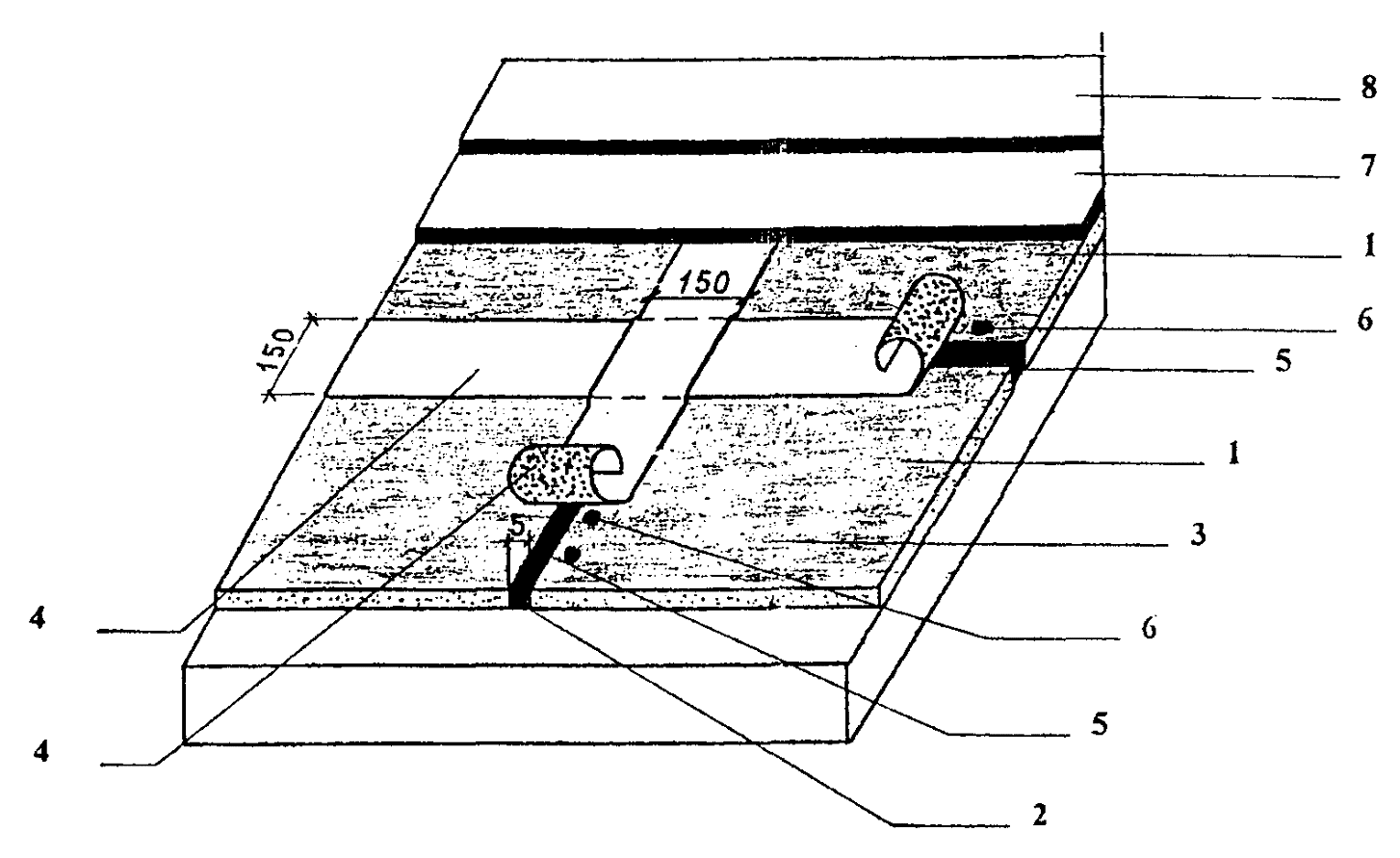

Рис. 3 Температурно-усадочний шов в стягуванні

1 - стяжка; 2 - шов; 3 - грунтовка по стяжке; 4 - полоса Филизола В; 5 - герметик; 6 - точечная приклейка полосы (с одной стороны шва); 7 - Филизол Н; 8 - Филизол В

5.12. При пристрої вирівнюючого стягування з цементно-піщаного розчину, укладання останнього проводять смугами вширшки не більше 3 м обмеженими рейками, які служать маяками. Розчин подають до місця укладання по трубопроводах за допомогою розчинонасосів або в місткостях на колісному ходу. Розрівнюють цементно-піщану суміш правилом, це може бути металевий кут, що пересувається по рейках. Грунтовку наносять за допомогою розпилювача .

5.13. Приклейка Філізола здійснюється шляхом розігрівання шару, що наплавляється, пальниками, які працюють на рідкому паливі .

5.14. Пристрій покрівельного килима в межах робочих захваток починають із знижених ділянок: карнизних свесов, ділянок розташування водостічних воронок і ендов.

5.15. При наклейці ізоляційних шарів слід передбачати зашморгування суміжних полотнищ на 100 мм.

5.16. Технологічні прийоми наклейки рулонного матеріалу:

На підготовлену підставу розкочують 5-7 рулонів, приміряють один рулон по відношенню до іншого і забезпечують необхідне зашморгування.

Потім приклеюють кінці всіх рулонів з одного боку і полотнища рулонного матеріалу назад скачують в рулони (при значному охолоджуванні полотнищ в зимовий період ці операції проводять при легкому підігріві ручним пальником зовнішньої поверхні рулону). Рулони, розкочуючи, приклеюють до підстави за допомогою рідинного пальника .

Крім того, для наклейки рулону можливо застосування захват-розкочувача, який має Г-образну форму з розмірами плечей по 1000 мм, виготовленого з металевої трубки діаметром не більше 15 мм.

Для цього покрівельник запалює пальник і оплавляє скатаний рулон, маятниковими рухами пальника уздовж рулону, тримаючи стакан пальника на відстані 10-20 см від рулону. Після утворення валику наплавленого шару, що стік (з нижньої сторони рулону) покрівельник захватом-розкочувачем чіпляє і, відступаючи назад, розкочує і приклеює рулон. Прикатка рулону в місцях зашморгувань здійснюється катком ІР-735 .

5.17. Слід особливо уважно стежити за синхронністю розплавлення шару мастики і розкочуванням рулону. Швидкість руху визначається часом, необхідним для початку розплавлення мастикового шару приклеюваного рулону , що оцінюється візуально по початку утворення валику розплавленої мастики.

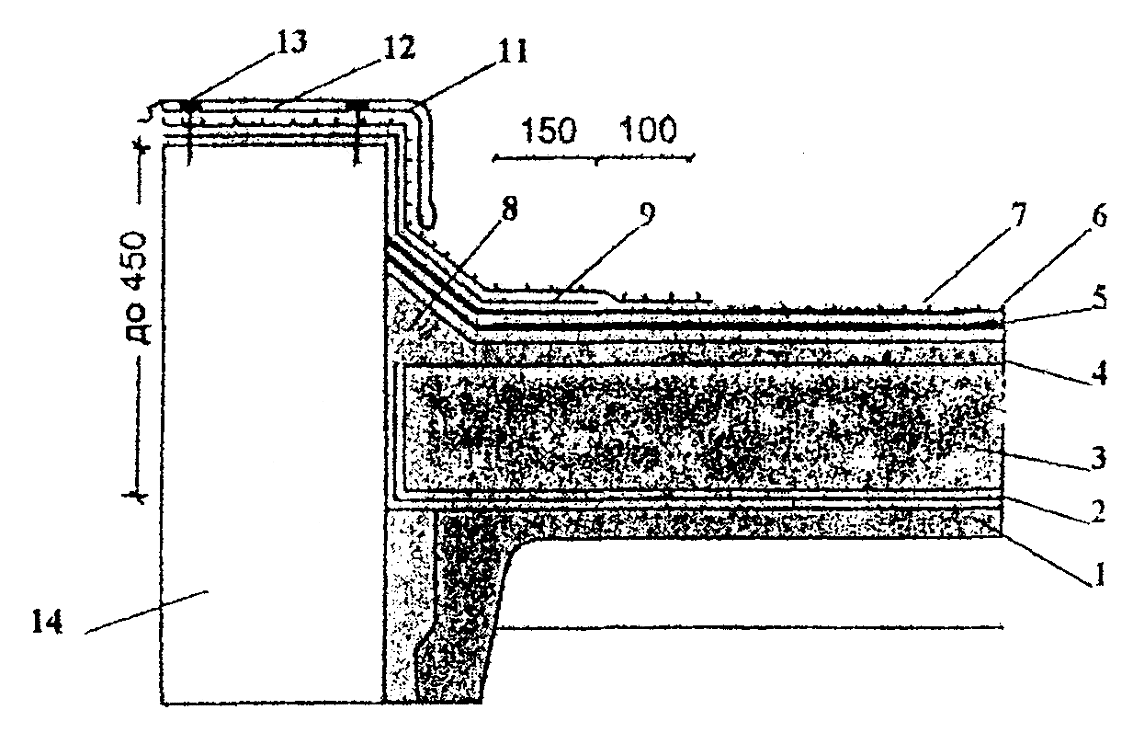

Рис. 9 Примыкание кровли к парапету высотой до 450 мм

Рис. 10 Примыкание кровли к парапету высотой более 450 мм

1 - сборная железобетонная плита покрытия; 2 - пароизоляция (по расчету); 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - нижний слой основного кровельного ковра; 6 - верхний слой основного кровельного ковра; 7 - крупнозернистая посыпка; 8 - наклонный бортик; 9 - слои дополнительного кровельного ковра; 10 - воронка внутреннего водостока; 11 - оцинкованная кровельная сталь; 12 - костыли 40×4 через 600 мм; 13 - дюбели; 14 - стена; 15 - герметизирующая мастика

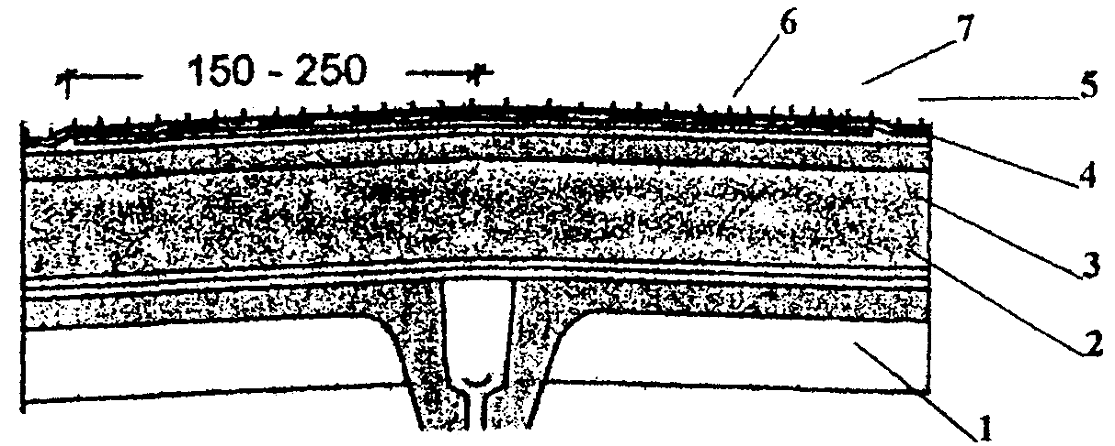

Рис. 11 Конек кровли

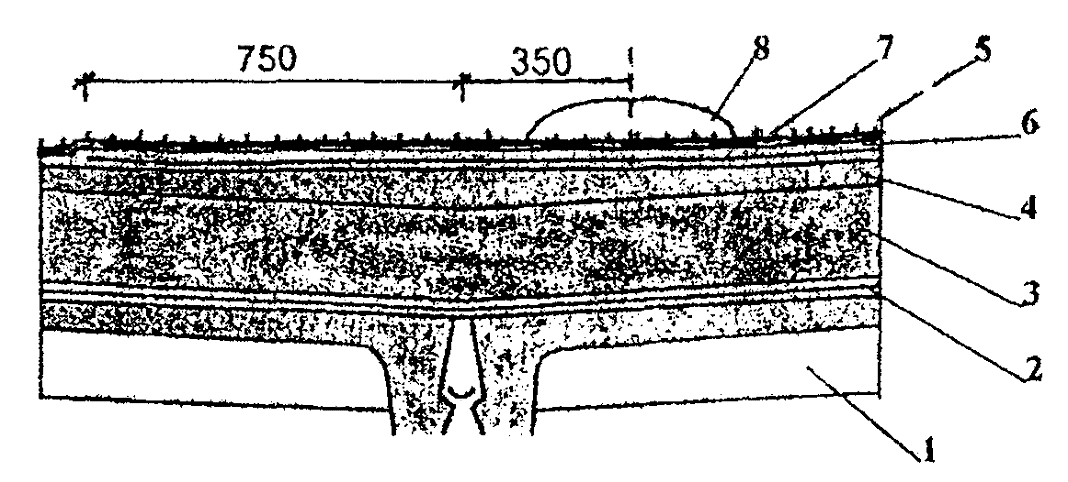

Рис. 12 Ендова кровли

1 - сборная железобетонная плита покрытия; 2 - пароизоляция (по расчету); 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - основной кровельный ковер; 6 - дополнительные слои кровельного материала; 7 - крупнозернистая посыпка верхнего слоя; 8 - воронка внутреннего водостока

1 - сборная железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - Филизол, уложенный насухо; 7 - стеклоткань; 8 - оцинкованная кровельная сталь; 9 - компенсатор; 10 - утеплитель (минеральная вата); 11 - бортик из легкого бетона

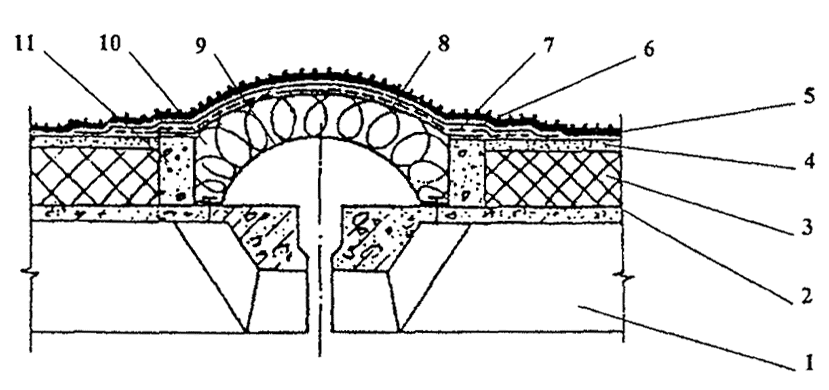

Рис. 17 Деформационный шов в покрытии

1 - сборная железобетонная плита покрытия; 2 - пароизоляция (по расчету); 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - крупнозернистая посыпка верхнего слоя наплавляемого рулонного материала; 7 - дополнительный слой кровельного ковра; 8- колпак водоприемной воронки; 9 - легкий бетон выравнивающего слоя ендовы; 10 - водоприемная чаша; 11 - уплотнитель

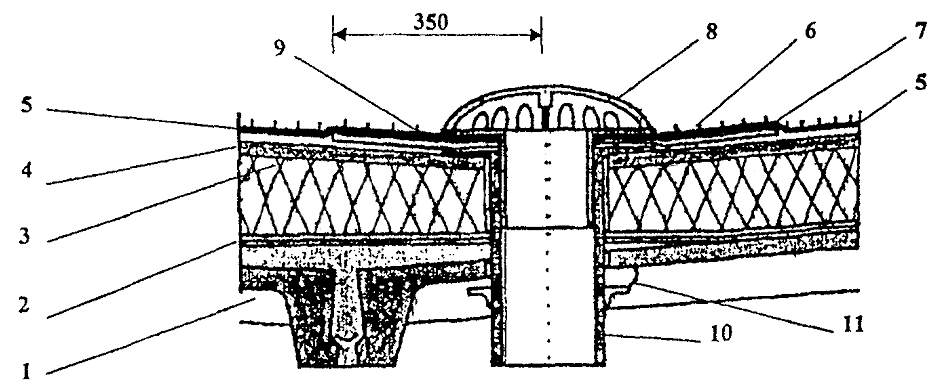

Рис. 18 Воронка внутреннего водостока

5.18. Роботу по пристрою крівлі з Філізола виконують 4 бригади покрівельників, що складається з 3-х чоловік кожна:

- один покрівельник працює з пальником для розплавлення наплавленого шару, регулює швидкість руху і контролює якість роботи;

- другий покрівельник підносить рулони Філізола в робочій зоні, розкочує кожний рулон на 2 м на ділянці приклейки з метою уточнення напряму і зашморгування, потім скачує полотно знову в рулон;

- третій покрівельник виконує роботу по розкочуванню рулонів Філізола і ущільненню зашморгувань, катком ІР-735.

Розігріваючи покривний шар матеріалу, що наплавляється, з одночасним підігрівом підстави або поверхні раніше наклеєного ізоляційного шару, рулон розкочують, щільно притискуючи до підстави.

5.19. У місці примикання до стін, парапетів і т.п. покрівельні рулонні матеріали наклеюють полотнищами завдовжки до 2 м.

Наклейку полотнищ з рулонних матеріалів, що наплавляються, на вертикальні поверхні проводять від низу до верху за допомогою ручного пальника.

5.20. В місцях примикання крівлі до парапетів висотою до 450 мм шари додаткового килима заводять на верхню грань парапету, потім примикання обробляють оцинкованою покрівельною сталлю, яку закріплюють за допомогою милиць. При зниженому розташуванні парапетних стінних панелей (при висоті парапету не більше 200 мм) похилий перехідній борт влаштовують з бетону до верху панелей.

При пристрої крівлі з підвищеним розташуванням верхньої частини парапетних панелей (більше 450 мм) захисний фартух з покрівельним килимом закріплюють пристрілкою дюбелями, а обробку верхньої частини парапету виконують з покрівельної сталі закріплюваної милицями або з парапетних плиток, шви між якими герметизують.

5.21. Коник крівлі (при ухилі 3 % і більш) усилюють на ширину 150...250 мм з кожної сторони, а ендову - на ширину 500...700 мм (від лінії перегину) одним шаром рулонного матеріалу приклеюваного до підстави під покрівельний килим по подовжніх кромках.

5.22. Розкладка і розкрій полотнищ рулонного матеріалу, що наплавляється, при пристрої основного і додаткового покрівельного килима в кутку парапету і на поверхні зовнішнього кута приведені на техкарті.

5.23. Місця пропуску через крівлю труб виконують із застосуванням сталевих патрубків з фланцем (або залізобетонних стаканів) і герметизацією крівлі в цьому місці. Місця пропуску анкерів також усилюють герметизуючою мастикою. Для цього встановлюють рамку з кутів (яка обмежує розтікання мастики), а простір між рамкою і патрубком або анкером заповнюють мастикою .

5.24. В деформаційному шві з металевим компенсатором перед пристроєм покрівельного килима на компенсатор наклеюють утеплитель, що стискається, з мінеральної вати і на нього укладають викружку з оцинкованої покрівельної сталі кромки якої спираються на бетонні борти, потім на викружку досуха укладають склоткань і Філізол .

5.25. В місцях пропуску через покриття воронки внутрішнього водостоку шари покрівельного килима повинні заходити на водоприймальну чашу, яку кріплять до плит покриття хомутом з ущільнювачем з гуми .

5.26. Додаткові шари покрівельного килима з Філізола для місць примикань до вертикальних поверхонь виконують з наперед підготовлених шматків Філізола необхідної довжини.

5.27. Верхній край додаткових шарів Філізола повинен бути закріплений. Одночасно кріплять фартухи з оцинкованої сталі для захисту цих шарів від механічних пошкоджень і атмосферних дій на крівлю. Способи кріплення можуть бути різними: до дерев'яних рейок, закладених в штрабу цегляної кладки, або пристрілкою металевої планки розміром 4×40 мм (через 600 мм) дюбелями до бетонної поверхні.
