8.2. Дизельдің қоректендіру жүйесінің жалпы құрылысы.
Дизельді қоректендіру жүйесіне жанармай отынын және ауа жеткізу аппрптуралары, өтелген газдарды шығару құбыры мен өтелген газдардың дыбысын өшіргіш жатады. Төрт ырғақты дизельдерде отын жеткізу аппаратураларының бөлектелінген түрі көп тараған, оларда жоғары қысымды отын сорабы мен форсункалар бөлек орнатылып отын жеткізу түтігімен жалғасады. Дизель отын жеткізу негізгі екі магистральмен жүргізіледі: төменгі және жоғарғы қысымда. Төменгі қысымды магистральдің механизмдері мен бөлшектерінің міндеті отынды сақтау орнынан, оны сүзгіден өткізу және кіші қысыммен жоғары қысымды отын сорабына жеткізуден тұрады. Жоғарғы қысымды магистральдің механизмдері мен бөлшектері дизель отынын жеткізіп және қозғалтқыш цилиндрлеріне қажетті мөлшерде отынды бүркуді қамтамасыз етеді.

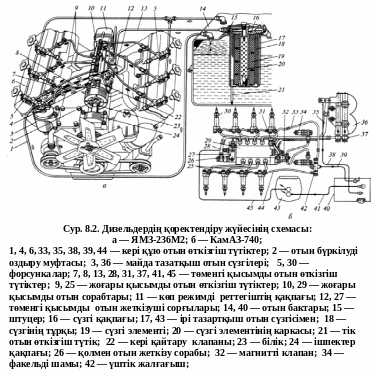

ЯМЗ-236М2
мен ЯМЗ-238М2 (7.2, а, сур.) дизелінің жанармай
отын аппаратурасының негізгі механизмдері
мен бөлшектеріне: жоғары қысымды отын
сорғы 10; төменгі қысымды отын жеткізуші
сорғы12; отын бүркілуді оздыру муфтасы
2, цилиндрлер бастиегіне орнатылған
форсункалар 5, отын багы 14 ірі тазартқыш
отын сүзгісімен 17, майда тазатқыш отын
сүзгісі 3, төменгі қысымды
отын өткізгіш түтіктер 8 және 7, жоғары қысымды отын өткізгіш түтіктер 9, кері құю отын өткізгіш түтіктер 6, 4 және 1.
Жоғары қысымды отын сорабының жетегі дизель қозғалтқышының таратқыш білігіне орнатылған тістегерішті беріліс арқылы іске қосылады. Жетектің білігі 23 қақпақпен 24 жабылған ішпектерге орнатылған. Отын бүркілуді оздыру автоматты муфтасының 2 көмегімен ол сорабтың жұдырықша білігімен жалғастырылған, артқы шетіндегі қақпақ 11 астында дизельдің иіндібілік айналу жиілігінің көпрежимді реттегіші қондырылған.
Отын аппаратурасының механизмдері мен бөлшектерінің бірігіп жұмыс істеуі және ондағы отынның қозғалысы келесі тәсілмен жүргізіледі. Төменгі қысымды отын жеткізу сорғы12 отын өткізгіш түтікпен 13 бактан 14 отынды арқылы ірі тазартқыш отын сүзгісі 17 арқылы сорылып, артық қысыммен отын өткізгіш түтікпен 8 майда тазатқыш отын сүзгісіне 3 жіберіледі.
Бұл отын сүзгісінен 3 отын өткізгіш түтікпен 7 отын жоғары қысымды отын сорабына жіберіліп, одан отын жоғары қысыммен отын өткізгіш түтік 9 арқылы дизельдің жұмыс істеу ретіне байланысты оның форсункаларына 5 беріліп, олар арқылы цилиндрлерге бүркіледі.
Төменгі қысымды отын жеткізу сорабы 12 дизель отынын көп мөлшерде жібереді, бұл дизельдің жұмыс істеуіне қажетті, онда отынның жоғары қысымды отын сорабында қолданылмаған бөлігі, кері қайтару клапанынан 22 кері құю отын өткізгіш түтіктері 4 пен 1 арқылы отын багына құйылады. Форсункалардың 5 бөлшектерінің саңылауы арқылы бүркілмей өткен дизель отыны кері құю түтігімен 6 отын багына құйылады. Бұл кезде бүркілуге қолданылмай қалған дизель отыны сорап пен форсункалардың бөлшектерін майлау мен салқындатуды қамтамасыз етеді.
КамАЗ-740 дизелінде (7.2, б, сур.) дизель отыны бактан 40, төменгі қысымды отын жеткізуші сорабынан 27 келтірілген сейілтудің көмегімен, ірі тазартқыш 43 және майда тазатқыш 36 отын сүзгілері арқылы жіберіледі.
Төменгі қысымды отын өткізгіш түтіктермен 41, 45, 28 және 37 дизель отыны жоғары қысымды отын сорабына 29, одан отын жоғары қысыммен отын өткізгіш түтік 25 арқылы оның форсункаларына 30 беріліп, олар арқылы дизельдің жұмыс істеу ретіне байланысты цилиндрлерге бүркіледі. Қолданылмаған дизель отыны мен жүйеде пайда болған ауа жоғары қысымды отын сорабының 29 кері қайтару клапаны мен майда тазатқыш 36 отын сүзгісінің клапан-жиклер кері құю түтіктерімен 35 және 38 бакқа құйылады. Форсункалардан артылған дизель отыны кері құю түтіктерімен 44 және 33 үштік жалғама 42 мен отын өткізгіш түтік 39 арқылы бакқа құйылады.
ЗИЛ-4331 және КамАЗ автомобильдерінің дизельдерінде төмен температура жағдайында олардың оталуын жеңілдету үшін отын жүйесіне электрліфакель құрылғы жалғастырылған.
Құрылғыға жіберу құбырына орнатылған және ауаны жылытатын факельді шамы 34 жатады, жылытылған ауа цилиндрлерге жіберіледі. Дизель отыны факельді шамына отын өткізгіш түтікпен 31 магнитті клапан 32 арқылы түседі. Электрліфакель құрылғы температураның – 25оС қозғалтқыштың оталуын жеңілдетуге қажетті құрал болып табылады, сонымен бірге оталдыру процессі кезінде аккумулятор батареяларын жүктелуден сақтайды, дизельдің жүктелу жұмысын жеделдетеді және қыздырылмаған қозғалтқыштан шығарылтын өтелген газдардың түтіндеуін азайтады.
