6.6.3. Жанармай отынын бүрку жүйесінің аспаптары.

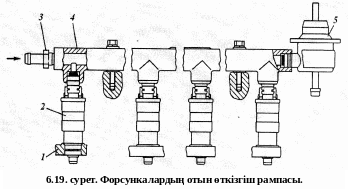

Форсункалар отын өткізгіші 4 (6.19. сур.) форсункалар 2 орнатылған қуыс түтіктен және құбыржетек (ресивер) пен отын багына жалғастылыған отын қысымын реттегіштен 5 тұрады. Отын өткізгіш рампа цилиндрер қаңқасының бастиегіне немесе жіберу құбыр жетегінің үстіне орнатылады. Отын өткігіштің ұшына отын сорабынан келетін отынға арналған штуцер 3 бұратылып, оған түтік жалғанады. Форсункалардың төменгі шеті жіберу құбырына 1 жалғастырылған.

Ж анармай отынының қысымын реттегіш(6.20. сур.) 5 0,38 – 0,33 МПа қысымда форсункалар отын өткізгішінде жұмыстық қысымды ұстап тұрады.

Қысым реттегіш тұрқыдан 1, арасына клапаны 2 бар мембрана 4 қыстырылған қақпақтардан, тұрады.

Реттегіштің ішкі қуысы мембрана арқылы, вакуумдық және отынға арналған екі бөлікке бөлінген.

Вакуумдық қуысы реттегіштің қақпағына 3 орнатылып құбыржетекпен (ресивер) жалғастырылған, ал отынға арналған қуыс – реттегіш тұрқысына 1 орнатылып отын багымен жалғастырылған.

Дроссельдік қалқалағышының жабық кезінде құбыржетекте (ресиверде) 12 сейілту арттырылады, реттегіштің клапаны жанармайдың төмен қысымымен ашылып, артық жанармай құйылу түтігі арқылы отын багына құйылады. Бұл кезде отын өткізгіште 4 қысым тұрақталады.

Дроссельдік қалқалағыш ашылған кезде құбыржетекте (ресиверде) 12 сейілту төмендейді, реттегіштің клапаны жанармайдың жоғары қысымымен ашылып, соның әсерінен отын өткізгіште жанармай қысымы арттрылады, отын багына құйылатын жанармай тоқтатылып, қысымның көтерілуіне мүмкіндік береді.

Электр магнитті форсунка(6.21. сур.) электр магнитті клапан құрылғысынан тұрады. Ол мөлшерленген жанармай отынын бүркуге арналған. Отынның мөлшерленіп берілуі ЭББ –нан электр магнитті форсунканың катушка орамына берілген электр импульсінің ұзақтығына байланысты болады.

Форсунка(6.21. сур.) бүркігіш саптамасынан 1, клапанды бекіткіш инеден 2, тұрқыдан 3, электр магниттің катушка орамынан 4, сүзгіден 5, қақпақтан 6, серіппеден 7, электр магниттен 8 және бүркігіш тұрқысынан 9 тұрады.

Қозғалтқыштың жұмысы кезінде жанармай отыны қысыммен форсункаға сүзгі 5 өтіп

серіппенің 7 көмегімен жабық тұратын бекіткіш клапанына беріледі. При поступлении Электр импульсі берілгенде электр магниттің катушка орамында 4 магнит өрісі пайда болып, соның нәтижесінде өзектемірді 8 өзіне қарай тартады онымен бірге клапанды бекіткіш инеде 2 жылжиды. Бұл кезде бүркігіш тұрқысының 9 саңылауы ашылып жанармай шашыратылған түрде қысыммен бүркіліп беріледі.

Электр магнит катушкасының орамына берілген электр импульсі доғарылғанда магнит өрісі өшіп, серіппе 7 қысымының әсерінен өзектемір 8 мен бекіткіш ине 2 бастапқы қалпына қайтарылады. Бұл кезде бүркігіш тұрқысының 9 саңылауы жабылып, жанармай берілісі тоқтатылады.

Ортадан серпігіш отын сорабы (6.22.сур.)сорабпен бір тұрқыда орналасқан электр қозғалтқышының көмегімен іске қосылады. Ол статордан 3, оның ішкі беті электр қозғалтқышы якорінің осінен 8 біршама ауытқулы, электр қозғалтқышы якорімен жалғастырылған цилиндрлі сеператордан 16, және сепаратор ішіне орналастырылған роликтерден 17 тұрады. Сепаратор мен роликтердің арасында сорабтың негізі 2 мен қақпағы 5 орналасқан.

Сорабтың жұмысы кезінде жанармай отыны штуцер1 мен арна 18 арқылы түсіп, сеператорға 16 қайтарылады, роликтардың көмегімен шығару клапандары арқылы арнамен 6 электр қозғалтқышының қуысына және содан кейін кері қайтару клапаны 11 мен штуцер 12 арқылы құбыр жетекпен отын сүзгісіне жіберіледі. Жанармай отыны, электр қозғалтқышының қуысынан өткенде, оны салқындатады. Кері қайтару клапаны 11 құбыржетектен жанармайдың төгілуін және сорабты іске қосқанан кейін түтікте ауа тығынының пайда болу мүмкіндігін болдырмайды. Сақтандырғыш клапаны 4 жанармай отынының қысымын шектейді, электр сорабы 0,45 – 0,6 МПа қысым мәнінде

130 л/сағ жанармай отынын жеткізіп береді.
