4.Дешифратор
Задание: Скомбинируем комбинационную логическую схему 4-х аргументов (х0, х1, х2,х3) реализующие функцию, заданную в таблице №1, используя элементы "И", "ИЛИ", "НЕ" с любым количеством входов.
-
N
Х0
Х1
Х2
Х3
F
1
1
0
0
0
0
2
0
1
0
0
1
3
1
1
0
0
1
4
0
0
1
0
0
6
0
1
1
0
1
7
1
1
1
0
0
9
1
0
0
1
0
12
0
0
1
1
1
13
1
0
1
1
0
14
0
1
1
1
1
Таблица №1
1) Составим уравнение СДНФ:
_ _ _ _ _ _ _ _ _ _
F=Х0Х1Х2Х3+ Х0Х1Х2Х3+ Х0Х1Х2Х3+ Х0Х1Х2Х3+ Х0Х1Х2Х3
2) Составляем карту "Карно":
|
Х0Х1 |
_ Х0Х1 |
_ _ Х0Х1 |
_ Х0Х1 |
Х2Х3 |
|
1 |
1 |
|
_ Х2Х3 |
|
|
|
|
_ _ Х2Х3 |
1 |
1 |
|
|
_ Х2Х3 |
|
1 |
|
|
3) Произведем объединение
4) Запишем МДНФ
_ _ _ _
Fmin = Х0Х2Х3+ Х1Х2Х3+ Х0Х1Х2
Далее строим минимизированную схему по принципу прямой.
Для построения схемы используем микросхемы:
155ЛН1 с шестью
логическими элементами "НЕ"
155ЛИ1
с четырьмя логическими элементами "2И"
155ЛЕ4
с тремя логическими элементами "3ИЛИ-НЕ"
В виду того, что в промышленной электронике нет элементов "3ИЛИ", воспользуемся микросхемой 155ЛЕ4 с элементами "3ИЛИ-НЕ". Для получения необходимого нам результата инвертируем выход логическим элементом "НЕ", использовав свободный вход микросхемы 155ЛН1.

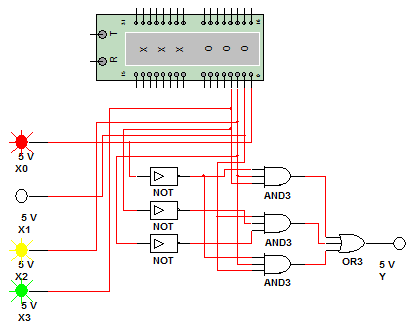

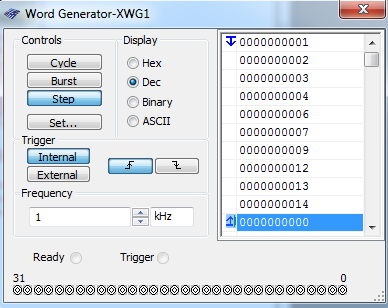

Смоделируем нашу схему и в генераторе слов запишем данные из таблицы:

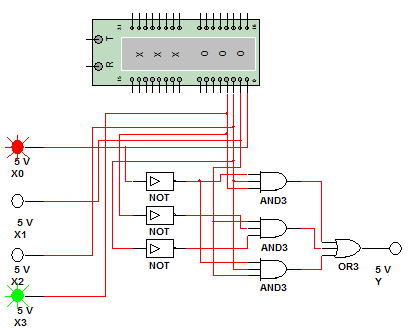

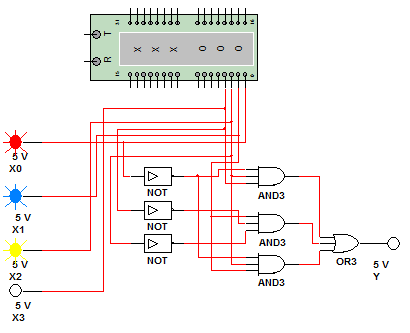

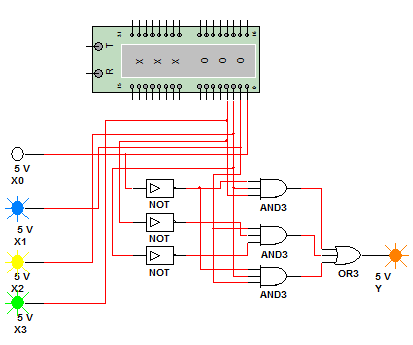

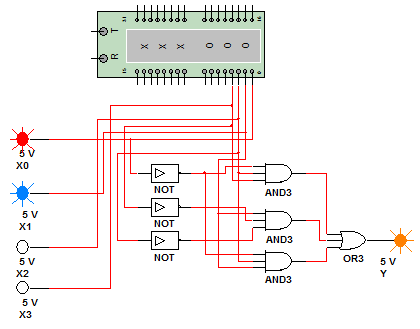

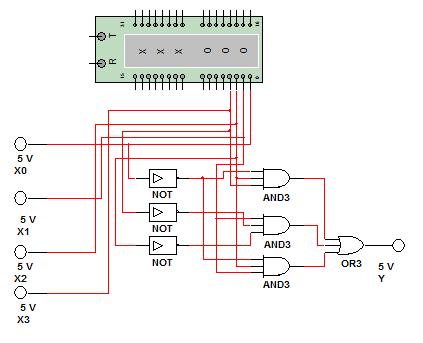

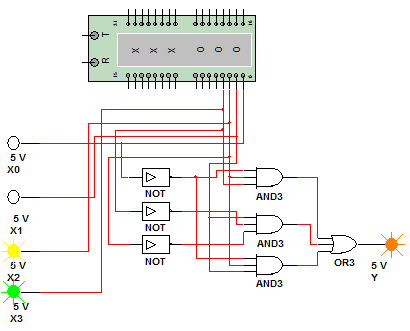

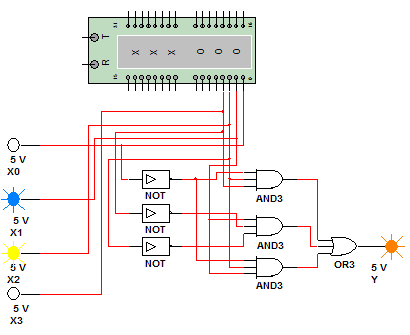

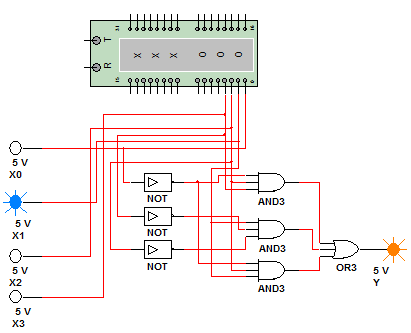

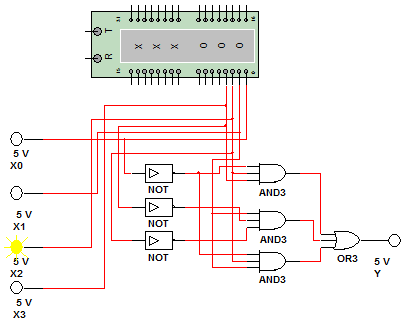

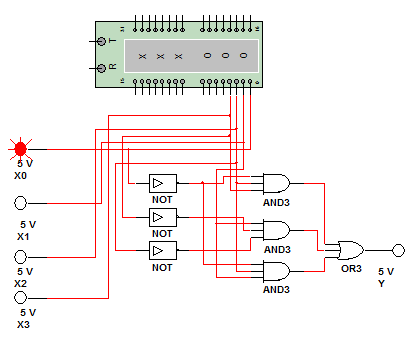

Пошагово переключая значения на выходе генератора сов продемонстрируем работу нашей схемы:
Вывод: На рисунках наглядно видно как данная схема преобразует значения генератора слов в необходимую нам функцию F : 0110100101. Поставленная задача выполнена.
