  1. Общая часть

Балки по виду деформаций относятся к изгибаемым элементам и находятся в общем случае под совместным воздействием двух силовых факторов – изгибающего момента и перерезывающей (поперечной) силы.

Например, при простейших схемах загружения (рис. 2.1) распределение этих усилий представлено их эпюрами.

Рис. 2.1

Смысл любого расчета заключается в том, чтобы законструировать элемент с гарантированными показателями прочности, жесткости и трещиностойкости. При испытаниях конструкций желательно предвидеть, если это возможно, место вероятного разрушения. Обращаясь к рис. 2.1 очевидно, что в случае "б" разрушение произойдет в заделке консольной балки (на опоре А), где момент и поперечная сила максимальны.

В случае "а" такой определенности нет и вероятность разрушения в середине пролета (где момент максимален) и на опоре (где перерезывающая сила максимальна) одинаково возможна.

В связи с этим в сомнительных случаях, как на рис. 2.1а, расчет следует производить дважды – застраховать конструкцию от разрушения по нормальному (перпендикулярному) сечению от действий момента, и по наклонному сечению от действий перерезывающих сил; таким образом расчет балки делается дважды и испытание производится в два этапа на одинаковых образцах с различной схемой загружения.

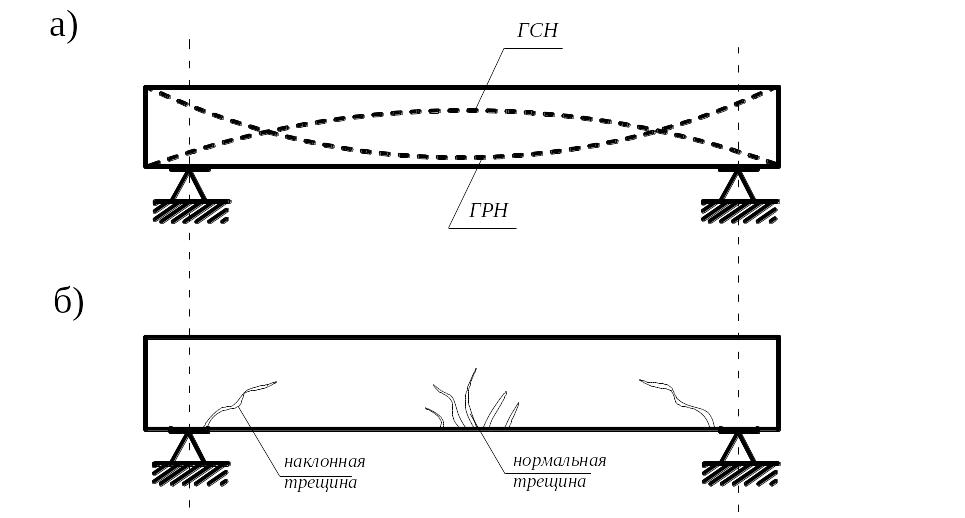

Графически при загружении по рис.2.1а это можно прокомментировать рис. 2.2, представив траектории главных растягивающих напряжений (ГРН) и главных сжимающих напряжений (ГСН) (рис. 2.2а) и соответствующий им характер трещинообразования

Рис. 2.2

Траектории напряжений и характер трещинообразования при схемах загружения балок, отличных от рис. 2.1а, будут иными.

Лабораторная работа № 2. «Испытания балки на прочность по нормальному сечению».

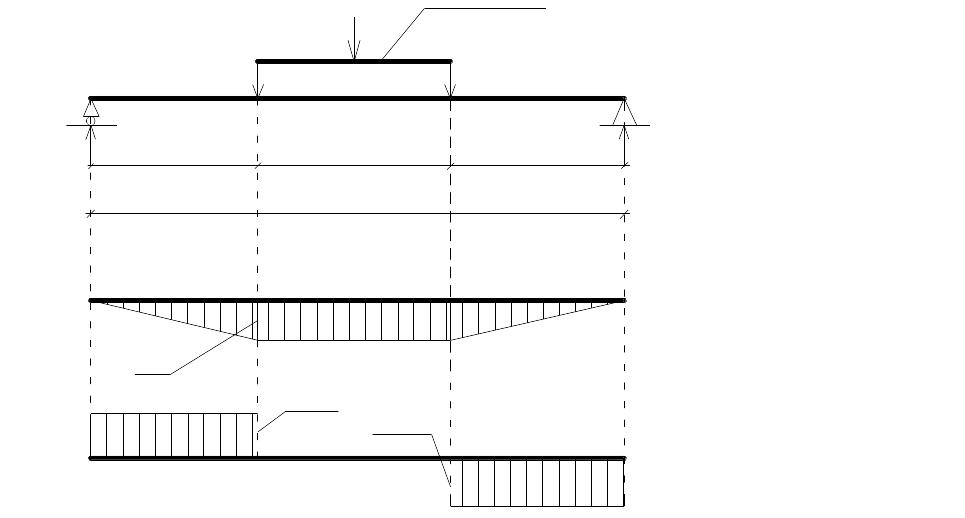

Испытание балки в лабораторных условиях обычно производится при схеме нагрузки, позволяющей получить так называемую "зону чистого изгиба", то есть на части длины балки отсутствую т поперечные силы (рис.2.3)

Рис. 2.3

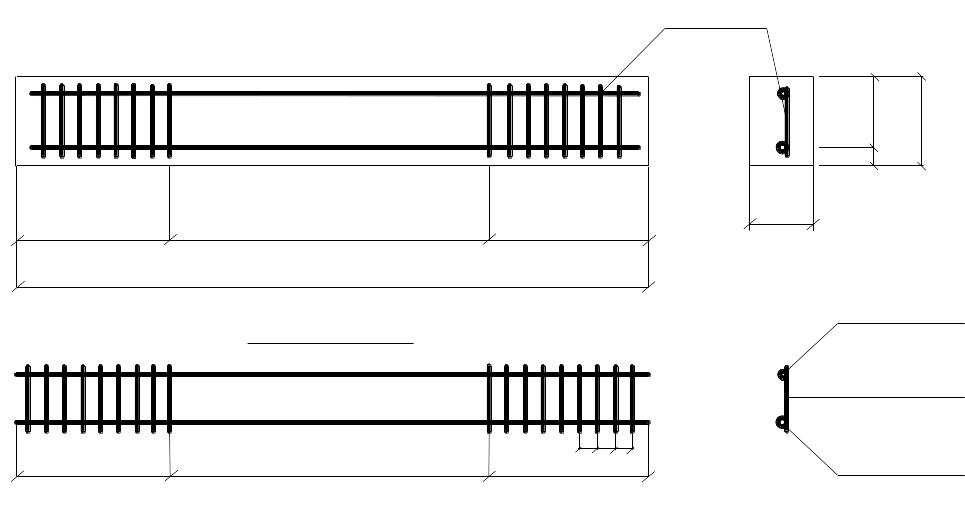

Конструкция лабораторной балки несколько упрощена по сравнению с реальными (натурными), и может варьироваться. Один из таких вариантов дан на рис. 2.4

Рис. 2.4

В качестве испытываемой будет балка определенной конструкции. Руководитель работы совместно со студентами на основании обмеров должны установить ее истинные размеры, данные по каркасу К-1, и выявить основные параметры, необходимые для расчета (табл. 2.1).

Таблица 2.1

h, см

ho, см

b, см

l, см

As, см²

Rs,

МПа

Rb, МПа

Rbt, МПа

,см

Asω, см²

Rsω,МПа

Es, МПа

Eв,

МПа

Проведение работы помимо цели, обозначенной в ее названии, позволяет установить при необходимости следующие величины:

  1. Прогиб балки на любом этапе загружения. Прогиб устанавливается регистрирующими приборами в виде прогибомера или индикатора часового типа.

  2. Момент образования первых трещин Мcrc. Их наличие устанавливается визуально, ширина раскрытия замеряется микроскопом Бринелля (J.A. Brinell).

  3. Продольные, поперечные и наклонные деформации бетона в любой зоне постановкой механических приборов или датчиков омического сопротивления. Какие из перечисленных параметров будут устанавливаться, определяет руководитель работ. Он же знакомит студентов с конструкцией и принципом работы приборов и правилами их установки, а также схемой установки приборов в зависимости от поставленных задач (рис. 2.5).

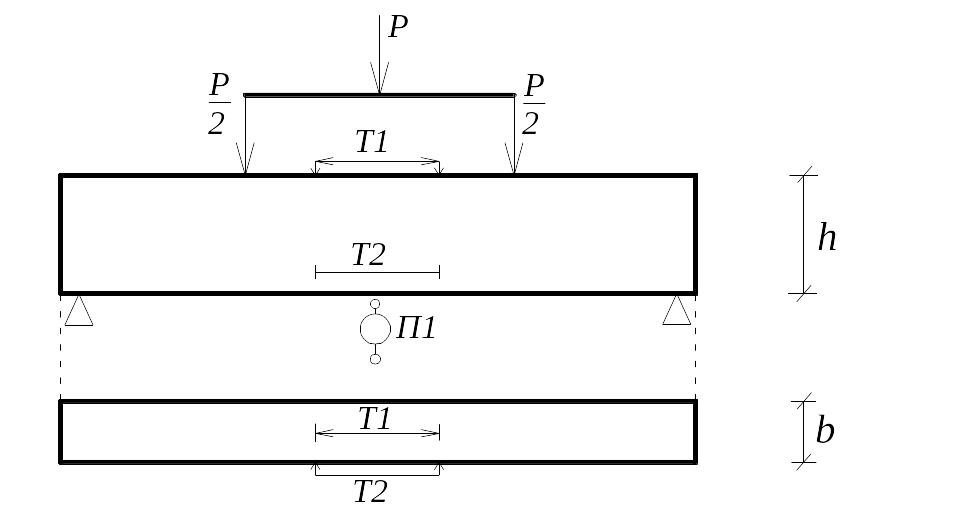

Схема расстановки приборов

Т1 – Т4 – деформометры любого вида с базой 100 мм;

П1 –прогибомер.

Рис. 2.5

Порядок проведения испытаний.

  1. Установка балки в проектное положение.

  2. Установка приборов и нагрузочных устройств.

  3. Пробное обжатие балки нагрузкой, равной 0,05PU, где PU – ожидаемая разгружающая нагрузка из предварительно сделанного теоретического расчета.

  4. Поэтапное нагружение балки. Величина ступени назначается в пределах 0,1PU, выдержка на каждой ступени по продолжительности должна быть достаточной для снятия показаний приборов.

  5. На этапе 0,8PU следует снять приборы во избежание их поломки.

  6. Довести балку до разрушения.

  7. Все показания приборов заносятся в журнал лабораторной работы (прил. 2).

Примечание: в прил. 2 дан образец таблицы – приборов может быть больше.
